2-allegro使用

一、allegro画板步骤

1、封装库制作，包含psm、dra、pad文件，注意检查封装包含的图层是否完整，具体包含内容见知识库；
2、创建PCB，设计板子形状，包含DESIGN_OUTLINE、package_keepin、ROUTE_KEEPIN三层；

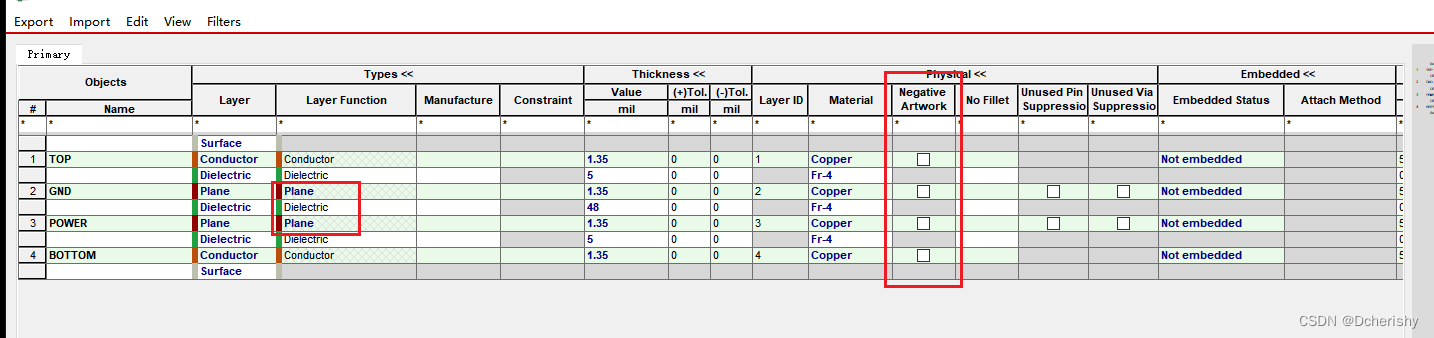

3、设置层叠结构：

注意，并不是内电层设置为Plane就是负片，而是要勾选Negative Artwork才是负片（推荐不要用负片，对过孔热焊盘设计有要求）；
此时可以导入Art_work；
4、导入网表；导入网表遇到的问题及解决方法见知识库；
5、导入封装；
6、封装布局，布局是同电源要靠近放，为了分割电源层；

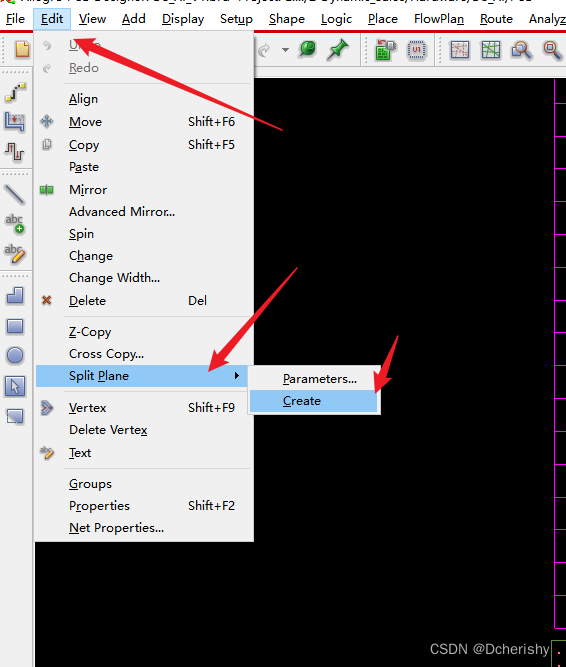

7、电源层分割：首先给电源层覆一整块铜皮；在Anti_Etch层画line，线宽一般设置为15mil，画完线后，使用split plan创建分割，如图：

8、规则设置：
（1）普通走线规则；
（2）查分对创建；
（3ÿ
