查看ww3_case_01运行结果

写在前面
1. ww3_case_01运行结果
2. 安装GrADS
3. 利用GrADS查看计算结果
4. 生成其他数据图片的命令
5. GrADS常用指令及解释
6. 在Windows下安装GrADS

写在前面

话接上文（WAVEWATCHⅢ6.7.0安装记录），按照上文操作，最终会生成以网格形式给出的计算结果，计算结果文件为GrADS格式的，可以用GrADS软件打开，所以这一篇就记录一下用GrADS软件查看计算结果的过程。

1. ww3_case_01运行结果

运行结果在以下文件夹中（其实还有很多中间结果被删除了，后面会写一篇记录一下案例运行过程的分析）

/home/zxs/WW3/cases/work_case_01
# 切换到该目录查看目录中的文件
cd /home/zxs/WW3/cases/work_case_01
ls
# 其中表示网格输出结果的文件为以下这些
grd1.ctl	ww3.grd1
grd2.ctl	ww3.grd2
grd3.ctl	ww3.grd3
grd4.ctl	ww3.grd4
grd5.ctl	ww3.grd5
# 左边一列为输出结果的描述文件，右边一列为数据
# 以上文件直接打开会乱码，应该下载GrADS软件然后在软件中打开

2. 安装GrADS

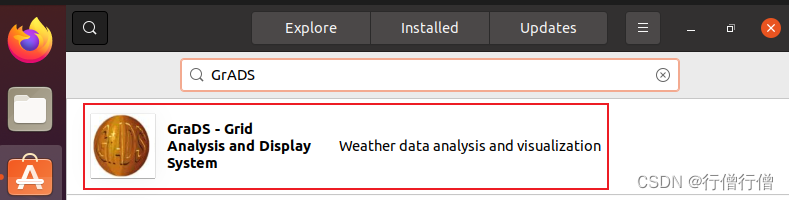

对于该软件的介绍就免了，如果是由于我们的系统的ubuntu所以安装十分简单，只需要打开应用商店，搜索GrADS，然后等待安装完成即可：
在这里插入图片描述

安装完成后在终端输入以下命令查看GrADS是否正确安装：

grads
# 如果出现以下结果，表明安装成功，输入yes则直接打开软件
Grid Analysis and Display System (GrADS) Version 2.2.1
Copyright (C) 1988-2018 by George Mason University
GrADS comes with ABSOLUTELY NO WARRANTY
See file COPYRIGHT for more information

Config: v2.2.1 little-endian readline grib2 netcdf hdf4-sds hdf5 opendap-grids,stn geotiff shapefile
Issue 'q config' and 'q gxconfig' commands for more detailed configuration information
Landscape mode? ('n' for portrait): yes
# 随后会出现绘图窗口，不过此时窗口内一片漆黑，在终端输入以下命令退出软件
quit

3. 利用GrADS查看计算结果

GrADS的相关指令及详细教程可以查看官方用户手册：GrADS官网，这里仅仅使用最基本的查看和绘图指令。

# 切换到结算结果所在文件，并打开GrADS
cd /home/zxs/WW3/cases/work_case_01
grads
yes
# 输入以下指令打开grid1网格的计算结果
open grd1.ctl
# 得到以下输出
Scanning description file:  grd1.ctl
Data file ww3.grd1 is open as file 1
LON set to -85 0
LAT set to 0 70
LEV set to 1000 1000
Time values set: 2006:1:1:0 2006:1:1:0
E set to 1 1
# 输入以下指令查看输出数据包含的信息
q file
# 得到以下输出
File 1 : WAVEWATCH III gridded data
  Descriptor: grd1.ctl
  Binary: ww3.grd1
  Type = Gridded
  Xsize = 86  Ysize = 71  Zsize = 1  Tsize = 25  Esize = 1
  Number of Variables = 8
     map  0  99  grid use map
     dpt  0  99  Water depth
     uwnd  0  99  Wind U (m/s)
     vwnd  0  99  Wind V (m/s)
     ice  0  99  Ice Conc. (-)
     hs  0  99  Wave height (m)
     fp  0  99  Peak Freq. (Hz)
     dp  0  99  Peak Dir. (rad)
# X刻度86个，Y刻度71个，数据维度均为1，时间步25个，E维度为1
# 一共包含8个变量，我们比较关心的是风速（uwnd、vwnd）和波高（hs）
# 输入以下命令设置图形为填色图而非等高线图
set gxout shaded
# 输入以下命令设置查看第25个时间步的数据
set t 25
# 输入以下命令设置查看的变量为波高
d hs

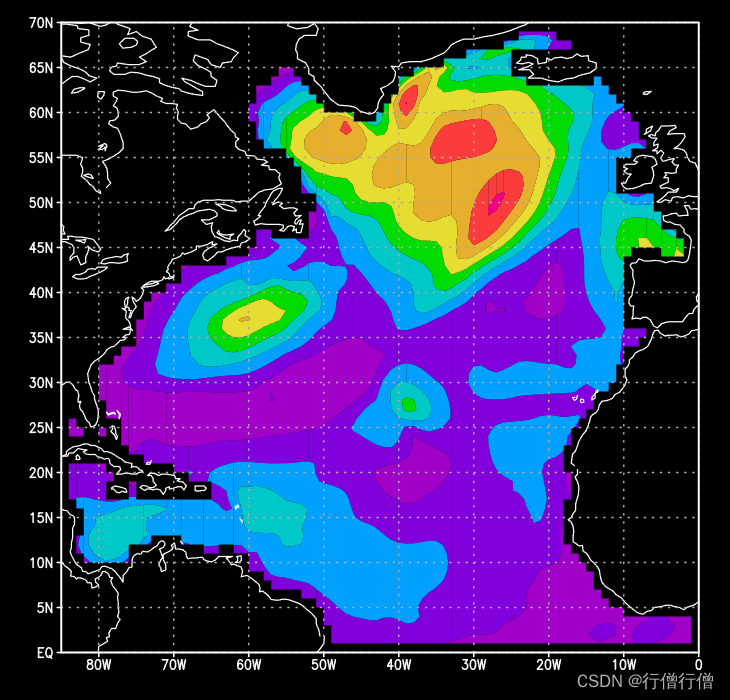

# 输入以下命令将图形输出为svg矢量图
gxprint grid1hs.svg svg
# 由于优快云 Markdown不好插入矢量图，所以以下为截图

在这里插入图片描述

4. 生成其他数据图片的命令

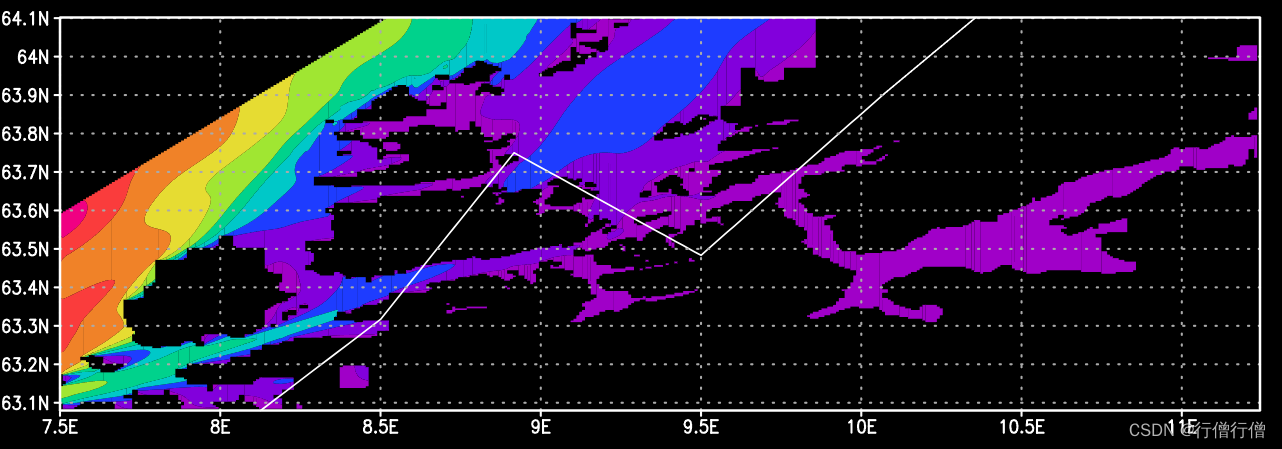

grid5波高

open grd5.ctl
q file
set gxout shaded
set t 25
d hs
gxprint grid5hs.svg svg

在这里插入图片描述

5. GrADS常用指令及解释

# 打开file文件,如果file文件不在当前目录
# 需要切换到当前目录，或者使用全部路径
open file
# 查看file文件中包含的信息
q file
# 设置绘图模式为填充图
set gxout shaded
# 设置绘图数据的时间维度为25
set t 25
# 绘制hs变量的图形
d hs
# 将当前图形保存为名为grid5hs.svg的svg矢量图
gxprint grid5hs.svg svg
# 关闭之前的绘图以进行新的绘图
reinit

6. 在Windows下安装GrADS

从以下网址下载安装包

grads-2.2.1.oga.1-win32_superpack.exe

点击安装，一定要选择默认位置，否则运行过程可能会出现如下报错

Open Error on Map Data Set: /usr/local/lib/grads/lowres
Error opening stroke character data set
Data set names = /usr/local/lib/grads/font0.dat ; font0.dat

安装过程中所有可以打钩的地方全部勾上，免得自己设置环境变量
找到桌面上的三个图标，打开第三个所在的位置
记录下opengrads.exe可执行文件的全部路径

C:\OpenGrADS-2.2\Contents\Cygwin\Versions\2.2.1.oga.1\i686\opengrads.exe

在终端切换至需要打开GrADS文件的文件夹下，执行第五步的可执行文件从而进入GrADS，然后正常使用GrADS
