Linux自带的RHCS集群套件实现HA高可用（二）——针对存储共享

续我的博文：https://mp.youkuaiyun.com/postedit/87647840

本篇继续讲解RHCS实现高可用中的存储共享

配置共享存储

生产环境中，多使用光纤或是交换机设备连接共享存储与集群，在此实验中，使用ISCSI。

一.实验环境（rhel6.5版本）

主机环境：rhel6.5 selinux 和iptables 都必须是disabled状态

各主机信息

主机名	IP	服务
server1	172.25.83.1	HA1(高可用节点1：ricci) 和 管理节点（luci），作主节点
server2	172.25.83.2	HA2(高可用节点2：ricci)，作副节点
server3	172.25.83.3	用来提供磁盘共享
fountion真机	172.25.83.83	fence集群端



二.RHCS实现高可用（针对存储共享）的部署一：mysql（用来存储数据）+共享磁盘（ext4文件系统）的部署：

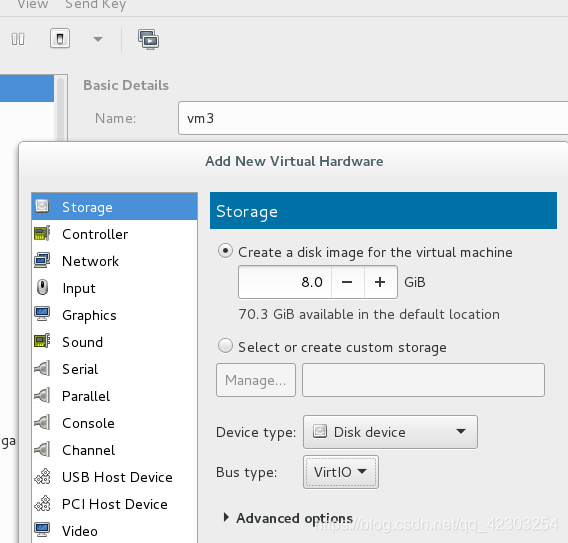

1.打开server3，添加一块磁盘用来共享：



//成功后可以fdisk -l查看



2.共享磁盘的配置server1，server2及server3

配置server3（服务端）：



[root@server3 ~]# yum install scsi-* -y       #安装软件
[root@server3 ~]# vim /etc/tgt/targets.conf   #编辑文件,将磁盘共享出来(修改38,39,40行)
<target iqn.2019-02.com.example:server.target1>
    backing-store /dev/vdb                    #/dev/vdb表示的就是要共享的磁盘(新加的磁盘)
</target>
[root@server3 ~]# /etc/init.d/tgtd start      #编辑完配置文件之后,启动tgtd服务
[root@server3 ~]# tgt-admin -s                #查看tgt信息
Backing store path: /dev/vdb                  #有这个,才是共享成功
ACL information:
        ALL                                   #这里可以指定可以用的ip,文件没写就是ALL
[root@server3 ~]# ps ax                       #注意tgtd只能有这两个进程
 1049 ?        Ssl    0:00 tgtd
 1052 ?        S      0:00 tgtd



配置server1（客户端）：



[root@server1 ~]# yum install iscsi-* -y

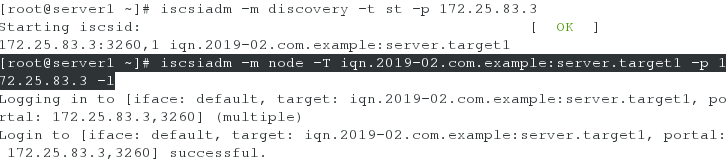

[root@server1 ~]# iscsiadm -m discovery -t st -p 172.25.83.3       #发现共享出来的设备
[root@server1 ~]# iscsiadm -m node -T iqn.2019-02.com.example:server.target1 -p 172.25.83.3 -l              #登录共享出来的设备

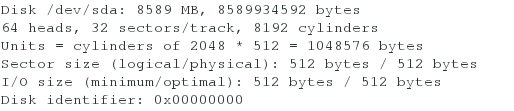

fdisk -l 出现以下信息为成功：





配置server2（客户端）：配置同server1



[root@server2 ~]# yum install iscsi-* -y
[root@server2 ~]# iscsiadm -m discovery -t st -p 172.25.83.3    #发现共享出来的设备
[root@server2 ~]# iscsiadm -m node -T iqn.2019-02.com.example:server.target1 -p 172.25.83.3 -l            #登陆共享出来的设备



fdisk -l 出现以下信息为成功：
