自定义View（一）——自定义ViewGroup+简单自绘View

为什么要自定义View

1. 需求有特定风格的控件
2. 用户交互，例如滑动TextView中的文字
3. 嵌套布局（？）
4. 封装常用的一组控件，例如底部导航栏

自定义View的步骤

1. 自定义属性，attr中声明，代码中获取
2. onMeasure()：测量
3. onLayout()：布局（ViewGroup）
4. onDraw()：绘制
5. onTouchEvent()：交互
6. onInterceptTouchEvent()：拦截动作（ViewGroup）

View位置描述

4个顶点的位置描述分别由4个值决定：
（请记住：View的位置是相对于父控件而言的）

Top：子View上边界到父view上边界的距离
Left：子View左边界到父view左边界的距离
Bottom：子View下边距到父View上边界的距离
Right：子View右边界到父view左边界的距离

LayoutInflate

LayoutInflate主要用于加载布局，包括在Activity中调用setContentView()，方法内部其实也是用LayoutInflate来实现的。

基本用法：

• 两句语句都可以获取到LayoutInflater的实例

//两种初始化方式
        LayoutInflater inflater = LayoutInflater.from(this);
//        LayoutInflater inflater1 = (LayoutInflater) this.getSystemService(Context.LAYOUT_INFLATER_SERVICE);

因为在源码里，from就是一个系统封装好的方法，里面用了context.getSystemService……

• 调用他的inflate方法加载布局
• inflate()方法一般接收两个参数，第一个参数就是要加载的布局id，第二个参数是指给该布局的外部再嵌套一层父布局，如果不需要就直接传null。
• 这样就成功成功创建了一个布局的实例，之后再将它添加到指定的位置就可以显示出来了。

inflater.inflate(resourceId, root);

举个栗子：

• activity_main.xml

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:id="@+id/main_layout"
    android:orientation="vertical">

</LinearLayout>

• button_layout.xml

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="vertical" android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:text="button">

</RelativeLayout>

• 如何通过LayoutInflater来将 button_layout布局 添加到主布局文件的LinearLayout中呢？
• MainActivity中
• 用inflate()方法来加载button_layout这个布局，然后调用LinearLayout的addView()方法将它添加到LinearLayout中。

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        LinearLayout mainLayout = findViewById(R.id.main_layout);
        //两种初始化方式
        LayoutInflater inflater = LayoutInflater.from(this);
//        LayoutInflater inflater1 = (LayoutInflater) this.getSystemService(Context.LAYOUT_INFLATER_SERVICE);
        View buttonLayout = inflater.inflate(R.layout.button_layout, null);
        mainLayout.addView(buttonLayout);

• 效果


• 改变button的大小

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="vertical" android:layout_width="300dp"
    android:layout_height="100dp"
    android:text="button">

</RelativeLayout>

发现button大小并未改变。

layout_width和layout_height 其实是用于设置View在布局中的大小的，也就是View必须存在于一个布局中，这两个参数的设定才有效。这也是为什么这两个属性叫作layout_width和layout_height，而不是width和height。

所以最简单的是在Button的外面再套一个布局

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="vertical" android:layout_width="match_parent"
    android:layout_height="match_parent"
    >

    <Button
        android:layout_width="300dp"
        android:layout_height="150dp"
        android:text="button"/>

</RelativeLayout>

变大了！

• 问题又来了，平时在Activity中指定布局文件的时候，最外层的那个布局是可以指定大小的呀，layout_width和layout_height都是有作用的。
• 这主要是因为，在setContentView()方法中，Android会自动在布局文件的最外层再嵌套一个FrameLayout，所以layout_width和layout_height属性才会有效果。
• 那么我们来证实一下吧，在MainActivity加入以下代码：

        ViewParent parent = mainLayout.getParent();
        Log.d("MainActivity", "the parent of mainLayout is" + parent);

log信息

可以看到，LinearLayout的父布局确实是一个FrameLayout，而这个FrameLayout就是由系统自动帮我们添加上的。

自定义ViewGroup

组合控件的意思就是，我们并不需要自己去绘制视图上显示的内容，而只是用系统原生的控件就好了，我们将几个系统原生的控件组合到一起，例如最常见的 标题栏。

1. 新建一个view_title.xml布局文件，写我们标题栏的布局

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="horizontal">

    <Button
        android:id="@+id/btn_back"
        android:layout_width="100dp"
        android:layout_height="50dp"
        android:text="back"
        android:textAllCaps="false"/>

    <TextView
        android:id="@+id/tv_title"
        android:layout_width="250dp"
        android:layout_height="50dp"
        android:text="This is title"
        android:textAllCaps="false"
        android:gravity="center_horizontal"/>

    <ImageView
        android:id="@+id/iv_home"
        android:layout_width="50dp"
        android:layout_height="50dp"
        android:background="@mipmap/user"/>

</LinearLayout>

大概长这样

2. 接下来创建一个TitleView.java继承自FrameLayout

刚开始我是这么写的：
在public TitleView(Context context) {} 的构造方法中，调用LayoutInflater的inflate()方法来加载刚刚定义的title.xml布局，并初始化控件。
用setTitleText方法设置标题文字，用setBackListener方法设置返回键点击响应等等……

public class TitleView extends FrameLayout implements View.OnClickListener {

    private Button mBtnBack;
    private TextView mTvTitle;
    private ImageView mIvHome;

    public TitleView(Context context) {
        super(context);
        LayoutInflater.from(context).inflate(R.layout.view_title, this);
        mBtnBack = findViewById(R.id.btn_back);
        mTvTitle = findViewById(R.id.tv_title);
        mIvHome = findViewById(R.id.iv_home);

        mBtnBack.setOnClickListener(this);
    }

    @Override
    public void onClick(View view) {
        switch (view.getId()) {
            case R.id.btn_back:
                ((Activity)getContext()).finish();  //结束当前activity
                break;
        }
    }

    public void setTitleText(String text) {
        mTvTitle.setText(text);
    }

    public void setBackText(String text) {
        mBtnBack.setText(text);
    }

    public void setBackListener(OnClickListener listener) {
        mBtnBack.setOnClickListener(listener);
    }

    public void setImageListener(OnClickListener listener) {
        mIvHome.setOnClickListener(listener);
    }
}

3. 在主布局中使用刚刚写的标题栏控件

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:id="@+id/main_layout"
    android:orientation="vertical">

    <com.sky.customapplication.TitleView
        android:id="@+id/title_view"
        android:layout_width="match_parent"
        android:layout_height="wrap_content">

    </com.sky.customapplication.TitleView>
</LinearLayout>

4. 在MainActivity中声明、调用控件的方法设置文字和点击事件

public class MainActivity extends AppCompatActivity {

    private TitleView mTitleView;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        mTitleView = findViewById(R.id.title_view);
        mTitleView.setBackListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                Toast.makeText(MainActivity.this, "touched back!", Toast.LENGTH_SHORT).show();
            }
        });

        mTitleView.setImageListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                Toast.makeText(MainActivity.this, "touched home!", Toast.LENGTH_SHORT).show();
            }
        });

        mTitleView.setBackText("返回去");
        mTitleView.setTitleText("我是标题");
    }
}

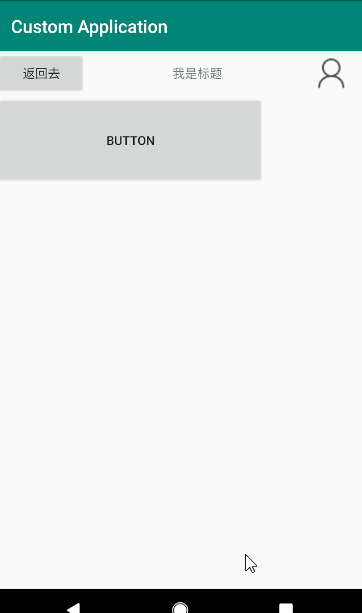

这样，自定义ViewGroup的流程就结束了！让我们点击运行……
什么(O_o)??？居然报错了？？

嗯？？我的TitleView加载失败了？为啥哟
没办法，一顿查资料问师父……

原来问题出在FrameLayout的构造方法上，让我们再回过头看一下，还原案发现场……

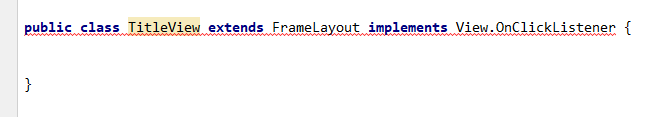

当时的情况是这样的：

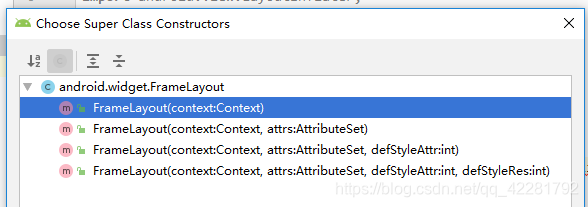

那我不就alt+enter，创建构造函数

然后选了默认的第一个…问题就出在这里！！

View的构造函数

一般来说，需要写前三个构造函数。那么问题来了，init的内容写在哪里呢？

通常情况下，应该这么写

• 第一个构造函数，在java代码中new这个view的时候会被调用
• 第二个构造函数，在xml中引用这个view的时候会被调用（就是刚刚发生的情况了）。AttributeSet对应的就是设置的属性值集合
• 第三个构造函数，在xml的theme、style中调用。它的作用是当没有为自定义的属性赋值的时候，就可以使用defStyleAttr里面定义的默认属性值。

  通过这种写法，可以做到无论系统调用哪个构造函数，最后都会到第三个构造函数里面去，所以我们只要在第三个构造函数里写初始化语句就可以了

    //java代码中new的时候调用
    public TitleView(Context context) {
        this(context, null);
    }

//    xml中引用时调用
    public TitleView(Context context, AttributeSet attrs) {
        this(context, attrs,0);

    }

    //theme、style时调用
    public TitleView(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        LayoutInflater.from(context).inflate(R.layout.view_title, this);
        mBtnBack = findViewById(R.id.btn_back);
        mTvTitle = findViewById(R.id.tv_title);
        mIvHome = findViewById(R.id.iv_home);

        mBtnBack.setOnClickListener(this);
    }

成啦！

自绘View

实现这样一个控件，每点击一次显示的数字加1；控件大小适应数字大小，周围可以设置padding。

自定义属性

参考鸿洋大神的Android 深入理解Android中的自定义属性

有以下几个步骤：

1. 自定义一个CustomView(extends View )类
2. 编写values/attrs.xml，在其中编写styleable和item等标签元素
3. 在布局文件中CustomView使用自定义的属性（注意namespace）
4. 在CustomView的构造方法中通过TypedArray获取

• 自定义属性的声明文件，在res/values 目录下新建一个 attrs.xml文件
• 如要用系统定义过的android:text"属性，不需要写format
• 可以看一下系统中自定义属性的文件 Sdk/platforms/android-xx/data/res/values/attrs.xml

• 有多个styleable都要用到的共同的属性，在resources开头进行定义，后续引用只需要引用名字就可以了

<?xml version="1.0" encoding="utf-8"?>
<resources>
    <attr name="textColor" format="color"/>
    <attr name="textSize" format="dimension"/>

• 使用系统原有的属性时，在前面加上android命名

    <declare-styleable name="title_attrs">
        <!--尺寸值，格式是dimension-->
        <attr name="width" format="dimension"/>
        <attr name="height" format="dimension"/>
        <attr name="textColor"/>
        <attr name="textSize"/>
        <!--声明需要使用系统定义过的text属性,注意前面需要加上android命名-->
        <attr name="android:text"/>
    </declare-styleable>

    <declare-styleable name="RectangleView">
        <attr name="textColor"/>
        <attr name="textSize"/>
        <attr name="android:text"/>
    </declare-styleable>

</resources>

• 在布局文件中对应的去用
  首先需要加上一个命名空间xmlns:title="http://schemas.android.com/apk/res-auto"
  然后直接利用这个命名空间title设置属性即可
  （所有该项目的自定义属性都可以在title:里获取，一般用app:）

    <com.sky.customapplication.TitleView
        android:id="@+id/title_view"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        title:textColor="#000"
        title:textSize="26sp"
        android:text="im text">

    </com.sky.customapplication.TitleView>

• 在自定义控件代码中获取各属性
• R.styleable.RectangleView是刚刚attrs文件中的name
•

TypedArray array = context.getTheme().obtainStyledAttributes(attrs, R.styleable.RectangleView, defStyleAttr, 0);
        //mText = array.getString(R.styleable.RectangleView_android_text);
        mTextColor = array.getColor(R.styleable.RectangleView_textColor, Color.BLACK);
        mTextSize = array.getDimensionPixelSize(R.styleable.RectangleView_textSize, 40);
        array.recycle();  //注意回收

onDraw()

• 实现三个构造方法，在第三个构造方法中进行初始化、解析自定义属性的值
• 初始化笔刷，mBounds是绘制时控制文本绘制范围的长方形

public class RectangleView extends View implements View.OnClickListener {

    private Paint mPaint;
    private Rect mBounds;
    //private String mText;
    private float mTextSize;
    private int mTextColor;
    private int mCount;
    private String text;

    public RectangleView(Context context) {
        this(context, null);
    }

    public RectangleView(Context context, @Nullable AttributeSet attrs) {
        this(context, attrs, 0);
    }

    public RectangleView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
		//新建画笔
        mPaint = new Paint(Paint.ANTI_ALIAS_FLAG);	//抗锯齿
        mBounds = new Rect();

		//加载自定义属性集合
        TypedArray array = context.getTheme().obtainStyledAttributes(attrs, R.styleable.RectangleView, defStyleAttr, 0);
        // 将解析的属性传入到画笔颜色变量当中（本质上是自定义画笔的颜色）
        // 第二个参数是默认设置颜色（即无指定color情况下使用）
        //mText = array.getString(R.styleable.RectangleView_android_text);
        mTextColor = array.getColor(R.styleable.RectangleView_textColor, Color.BLACK);
        mTextSize = array.getDimensionPixelSize(R.styleable.RectangleView_textSize, 40);

        array.recycle();	//记得回收

        setOnClickListener(this);
    }

• 在onDraw中绘制

    @Override
    protected void onDraw(Canvas canvas) {
    	//画笔颜色
        mPaint.setColor(Color.YELLOW);
        //画一个长方形
        canvas.drawRect(0, 0, getWidth(), getHeight(), mPaint);
        //设置画字的颜色
        mPaint.setColor(mTextColor);
        mPaint.setTextSize(mTextSize);
        text = String.valueOf(mCount);
        mPaint.getTextBounds(text, 0, text.length(), mBounds);
        float textWidth = mBounds.width();
        float textHeight = mBounds.height();
        //文字绘制的起点是从文字的左下角开始的，实际看见文字的Y坐标需要加上文字的自身高度
        canvas.drawText(text, getWidth()/2 - textWidth/2, getHeight()/2 + textHeight/2, mPaint);
    }

    @Override
    public void onClick(View v) {
        mCount++;
        invalidate();   //视图重绘，onDraw调用
    }

• 在布局中引用

   <com.sky.customapplication.RectangleView
        android:layout_width="200dp"
        android:layout_height="100dp"
        title:textColor="#00FF33"
        title:textSize="30sp"
        android:padding="15dp"
        />

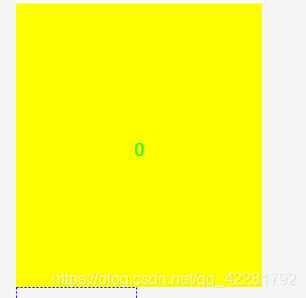

手动支持wrap_content属性

• 但是此时，如果设置layout_width和layout_height 属性为 wrap_content，并不会适应自身大小，而是填满父控件，和match_parent效果相同。
• 这是因为使用系统的onMeasure方法时，系统帮我们测量的高度和宽度都是MATCH_PARNET，当我们设置明确的宽度和高度时，系统帮我们测量的结果就是我们设置的结果；而当我们设置为WRAP_CONTENT系统帮我们测量的结果也是MATCH_PARENT的长度。
• 所以，当设置了WRAP_CONTENT时，我们需要自己进行测量，即重写onMesure方法：

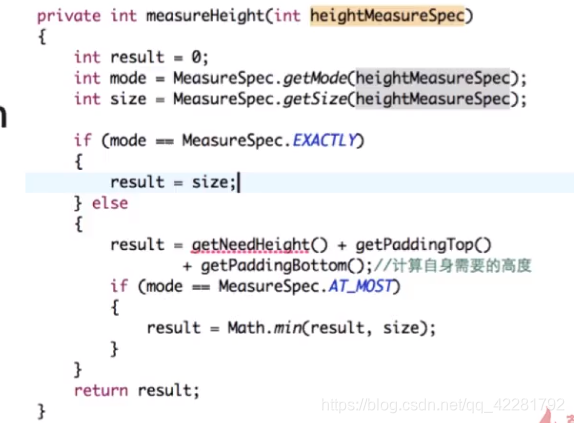

onMeasure()

重写之前先了解MeasureSpec的specMode,一共三种类型：

1. EXACTLY（精确模式）：父容器能够计算出自己的大小，一般是设置为match_parent或者固定值的自定义控件。
2. AT_MOST(至多不超过模式):父容器指定了一个大小， View 的大小不能大于这个值，也就是父容器不能够直接计算出自己的大小，需要先由它所有的子View自己去计算一下自己大小（measureChildren()），然后再去设置该自定义控件自己的大小(setMeasuredDimension)。一般是设置为wrap_content（最大不能超过父控件）。
3. UNSPECIFIED(不确定模式)：父容器不对 view 有任何限制，要多大给多大，多见于ListView、scrollView或GridView等。


• 如下代码所示，如果模式为Exactly，系统的设定值就会等于size；如果模式为at_most，系统设定的值就会在自身需要的值和size中取最小值

• 重写onMeasure
• 可以看出，这里的padding是自己设置到数据中去的，否则padding值并不生效

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {

        int widthMode = MeasureSpec.getMode(widthMeasureSpec);
        int widthSize = MeasureSpec.getSize(widthMeasureSpec);
        int heightMode = MeasureSpec.getMode(heightMeasureSpec);
        int heightSize = MeasureSpec.getSize(heightMeasureSpec);
        int width;
        int height;

        if (widthMode == MeasureSpec.EXACTLY) {
            width = widthSize;
        } else {
            mPaint.setTextSize(mTextSize);
            text = String.valueOf(mCount);
            mPaint.getTextBounds(text, 0, text.length(), mBounds);
            float textWidth = mBounds.width();
            width = (int) (getPaddingLeft() + textWidth + getPaddingRight());
        }

        if (heightMode == MeasureSpec.EXACTLY)
        {
            height = heightSize;
        } else
        {
            mPaint.setTextSize(mTextSize);
            mPaint.getTextBounds(text, 0, text.length(), mBounds);
            float textHeight = mBounds.height();
            height = (int) (getPaddingTop() + textHeight + getPaddingBottom());
        }

        setMeasuredDimension(width, height);

    }

支持padding属性

padding属性在自定义View中默认也是无效的，如果不重写onMeasure，也需要能够设置padding，可以在onDraw中这样写：

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);

        //获取传入的padding值(指定padding，否则设置无效)
        final int paddingLeft = getPaddingLeft();
        final int paddingRight = getPaddingRight();
        final int paddingTop = getPaddingTop();
        final int paddingBottom = getPaddingBottom();

        //获取控件的宽高
        int width = getWidth() - paddingLeft - paddingRight;
        int height = getHeight() - paddingTop - paddingBottom;

        //设置半径为宽、高最小值的1/2
        int r = Math.min(width, height)/2;

        //画圆：圆心位置为控件中央，半径，画笔
        canvas.drawCircle(paddingLeft + width/2, paddingTop + height/2, r, mPaint);

    }

padding属性：用于设置控件内容相对控件边缘的边距；
区别与margin属性（同样称为：边距）：控件边缘相对父控件的边距（父控件控制），具体区别如下：

其中，background属性可以直接用android:backgroud来设置，不需要自定义属性

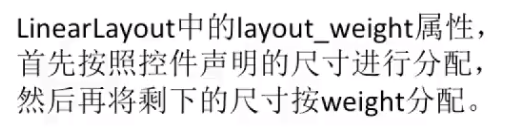

layout_weight

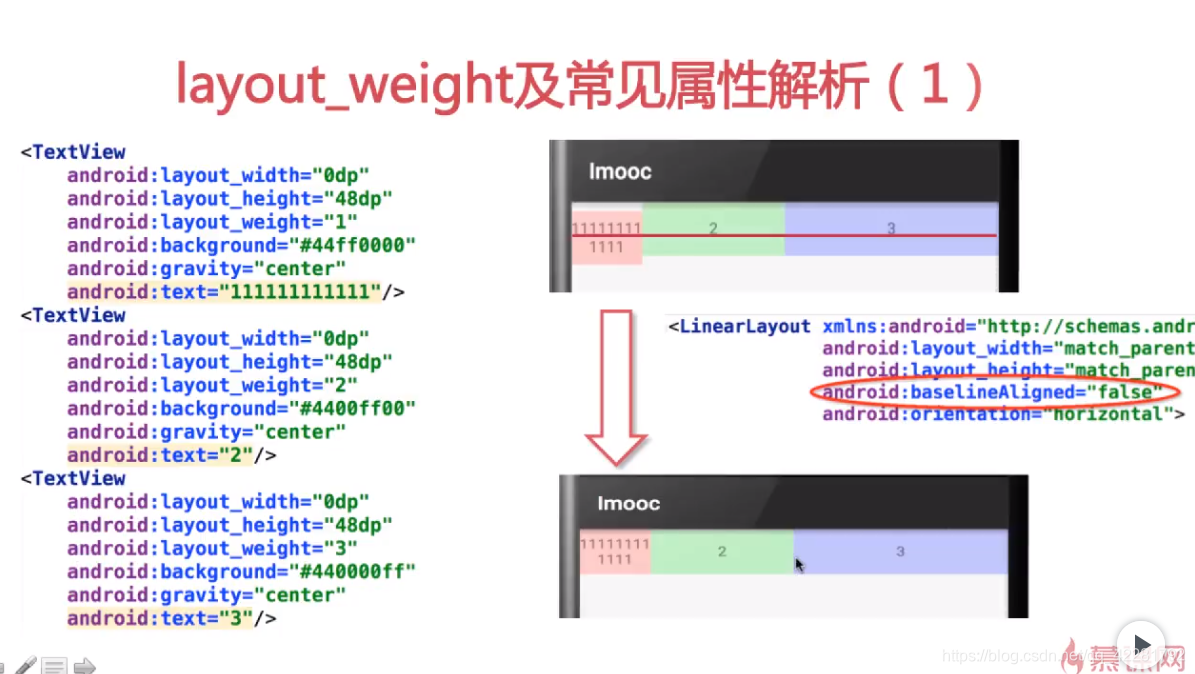

• 基准线对齐

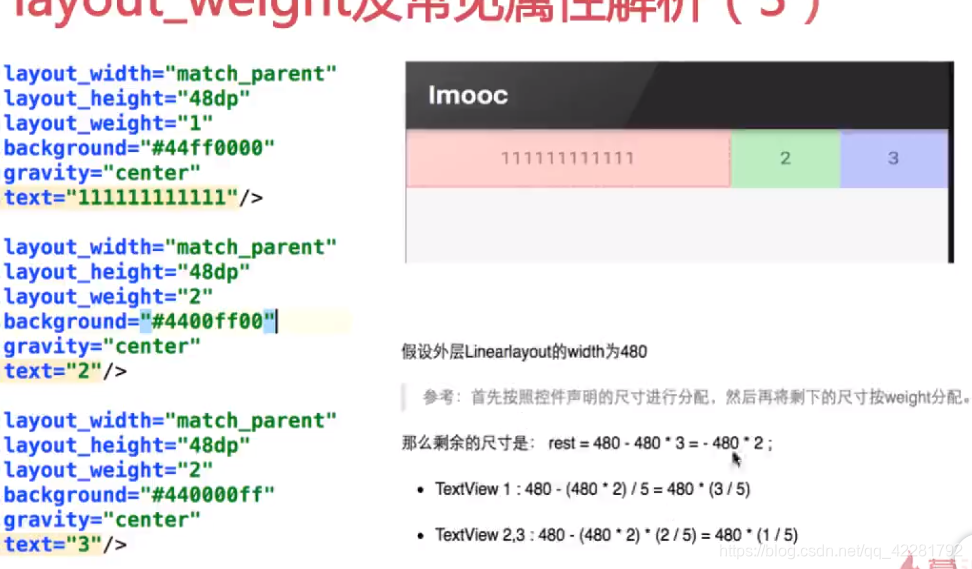

• 计算weight

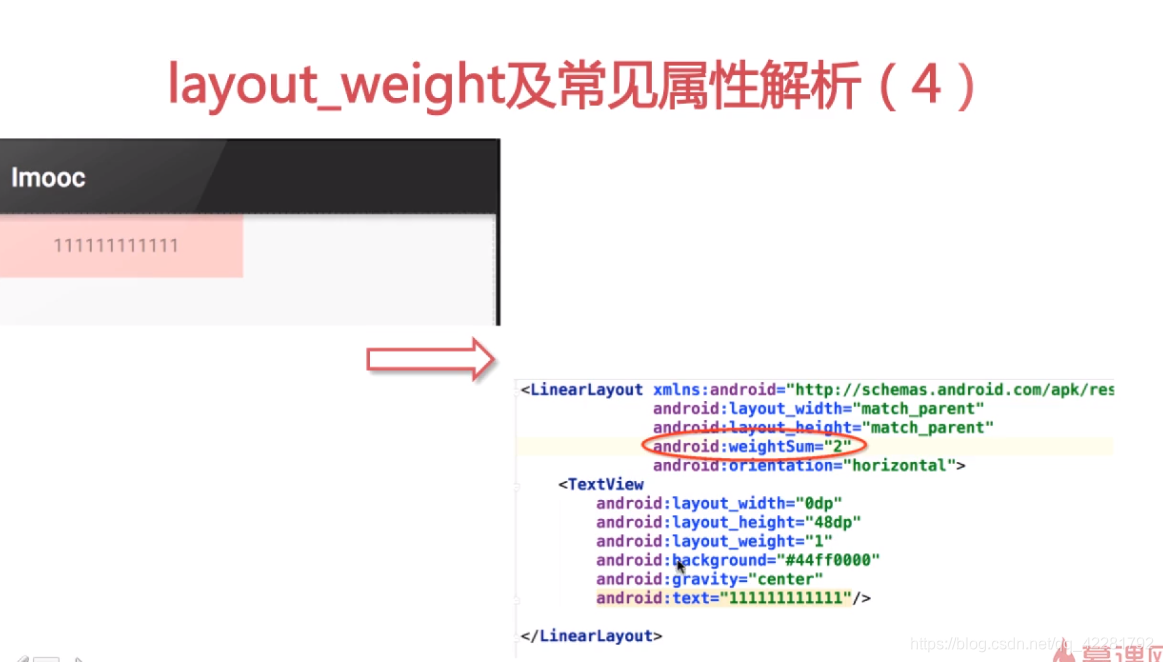

• 可以直接设置总的weight值，只有一个控件也可以使用weight

  参考文章：https://blog.youkuaiyun.com/lmj623565791/article/details/24252901
  https://www.jianshu.com/p/146e5cec4863
  https://blog.youkuaiyun.com/carson_ho/article/details/62037696
  https://blog.youkuaiyun.com/guolin_blog/article/details/17357967
  https://www.jianshu.com/p/9759a1666494

待学：https://www.jianshu.com/p/0599a90d125a
https://www.jianshu.com/p/9759a1666494
https://www.imooc.com/learn/793
https://www.imooc.com/video/7442
https://blog.youkuaiyun.com/xmxkf/article/details/51490283#1_onMeasure_15
https://www.jianshu.com/p/afa06f716ca6

1. canvas api
2. LayoutParams
