完成计数器的仿真

昨天完成了计数器的仿真,利用74LS161,仿真了24进制(00-23显示)的计数器,60进制的计数器(00-59显示),并且合成了,秒、分钟、小时的显示电路,现在奉献给大家。从上到下分别是24进制,60进制和时分秒显示、00-99显示的100进制计数。

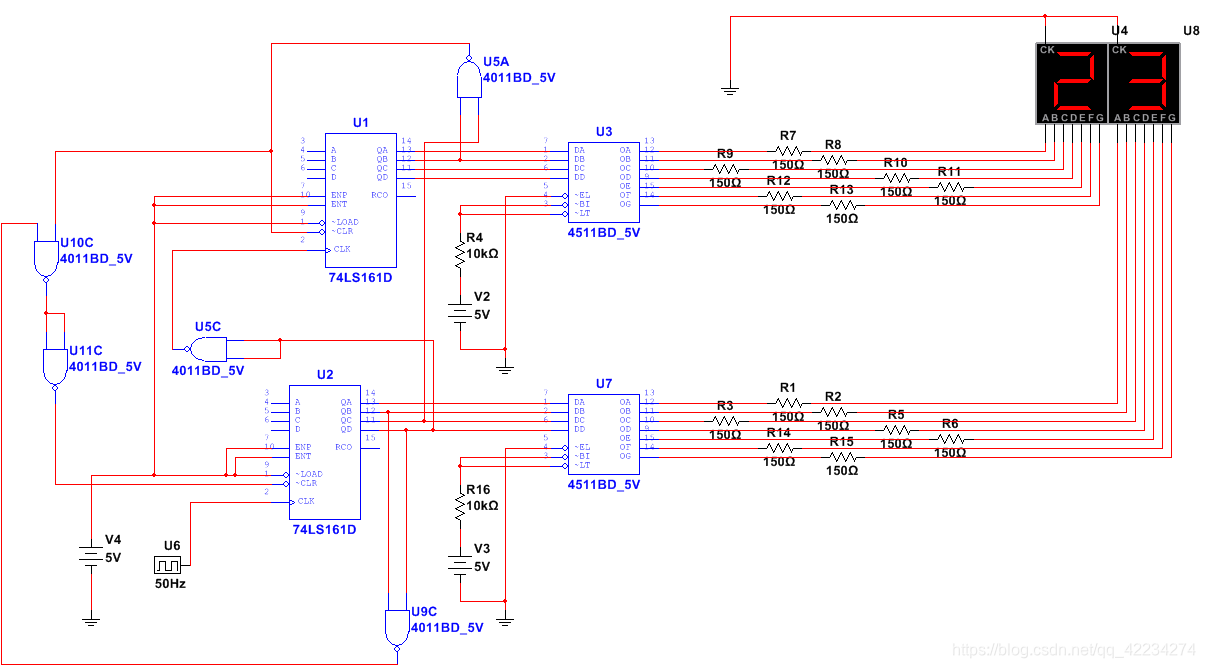

24进制计数器(00-23显示)

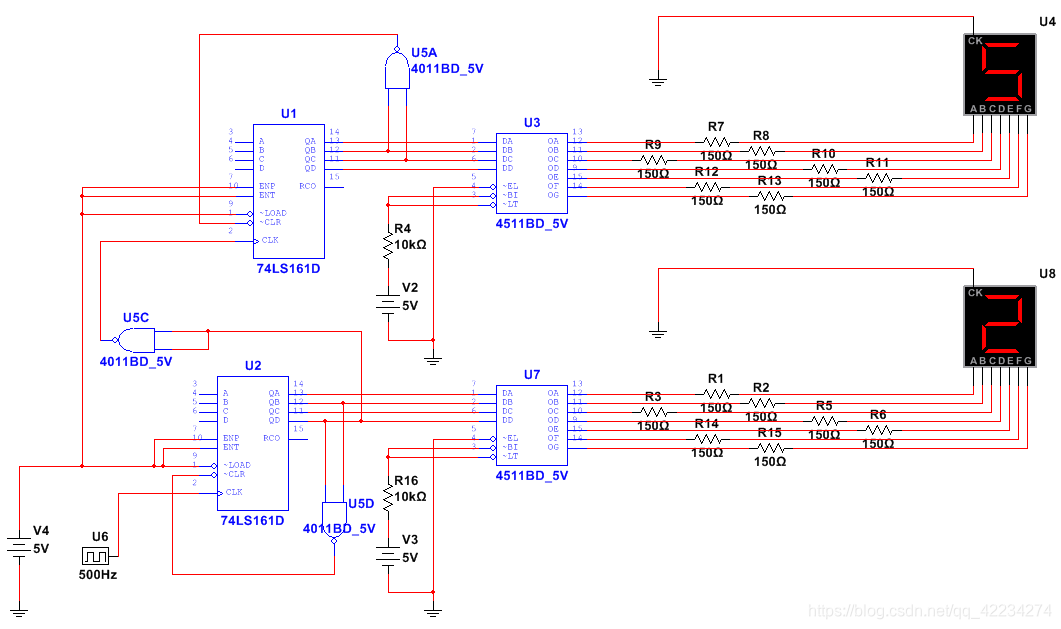

60进制的计数器(00-59显示)

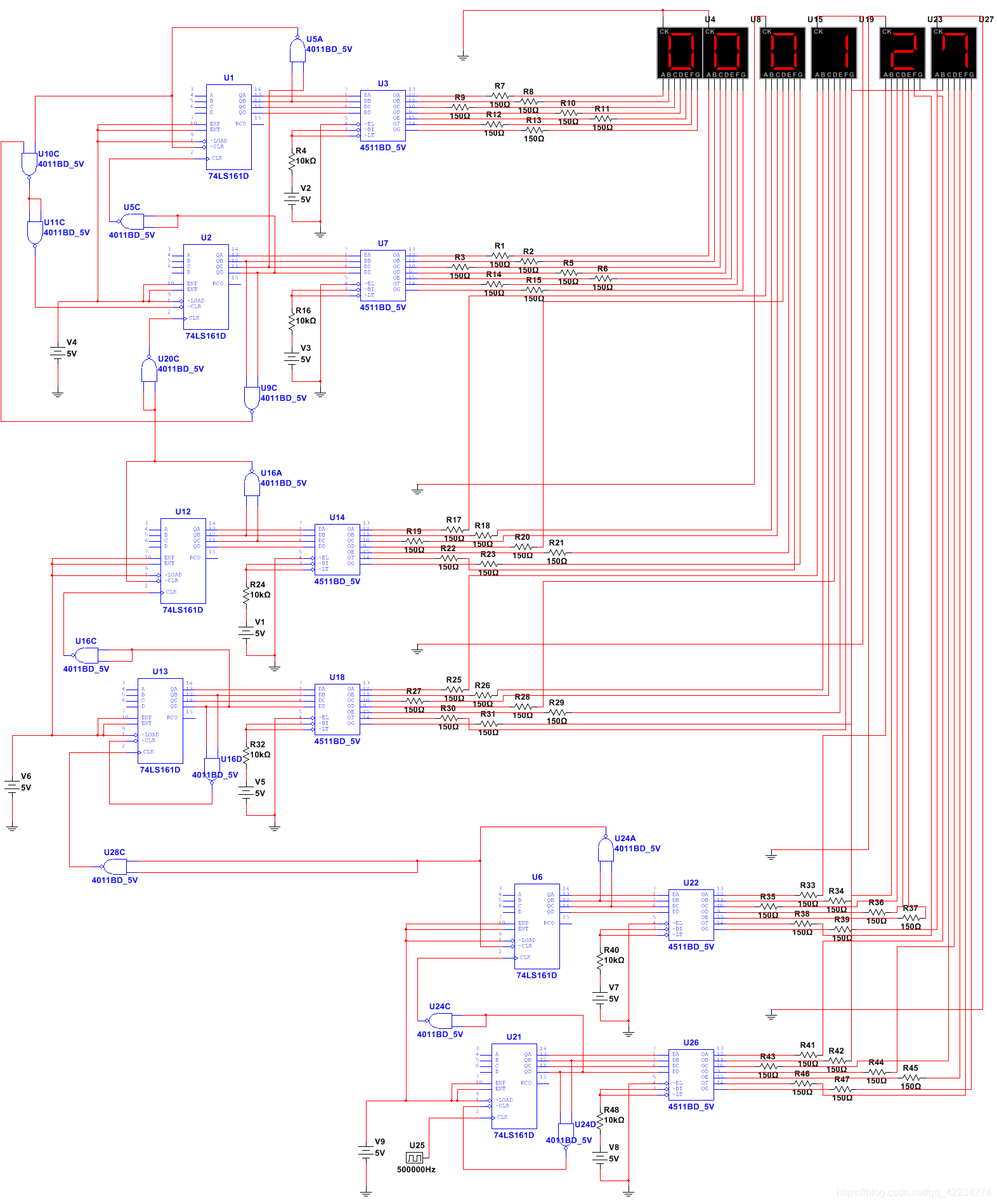

时分秒计时器(将以上24进制、60进制合成1个,异步进位
100进制计数器(00-99显示)
以上是关于计数器的设计,欢迎留言讨论。计数脉冲在source里找数字脉冲–digital clock,实际制作请参考我的脉冲振荡电路cd4060文章。
