在SolidWorks二次开发的过程中，我们经常会遇到需要判断模型中两个面是否相邻。但SolidWorks本身并没有可以直接判断两个面是否相邻的函数，这里我们可以利用一个简单的函数来实现这个功能。

1、最近距离函数

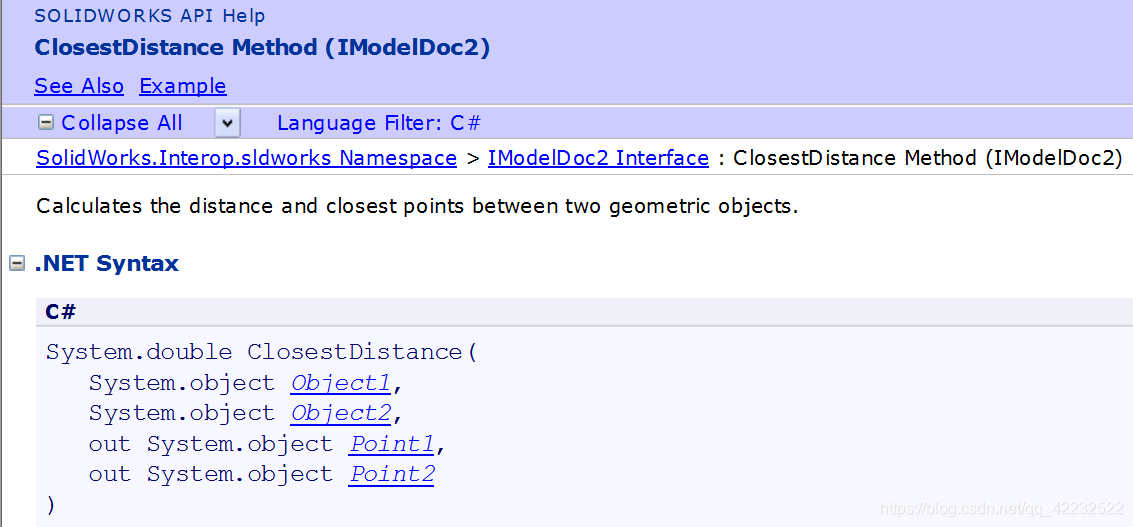

这里利用SolidWorks自带的检测两个Object之间最近距离的函数来实现判断相邻的功能。当两个face之间的最近距离为0时，则这两个面相邻。关于该函数具体介绍见帮助文档。
在这里插入图片描述

2、简单示例

这里给出了一个简单的示意函数IsAdjacent()。

传入参数1为IFace2类型的面，传入参数2为另一个IFace2类型的面，返回值为0或1，表示这两个面是否相邻。

public void IsAdjacent(IFace2 face1,IFace2 face2)
{

	//创建两个点
    object point1;
    object point2;
    //找到最近距离
    double closestDistance = iSwApp.IActiveDoc2.ClosestDistance(face1, face2, out point1, out point2);
    //如果最近距离小于一定阈值，这是由于SolidWorks本身可能存在一定误差
    if ((int)(closestDistance * 1000000) == 0)
    {

    	//相邻
    	return 1;
    }
    else
    {

    	//否则，不相邻
    	return 0;
    }
}

3、扩展示例

这里给出一个扩展示例，该示例可以创建模型的面邻接矩阵，并且判断两个面不同相邻关系，外环相邻、内环相邻还是某个面的内环和另一个面的外环相邻。

具体代码实现如下，其中bodyFaces是全局的IFace2类型的List：

public void GenerateAdjacentMatrix()
{

    //面的数量
    int faceNumber = bodyFaces.Count;
    //定义邻接矩阵
    double
