2019/07/01 tomcat replication cluster(01)

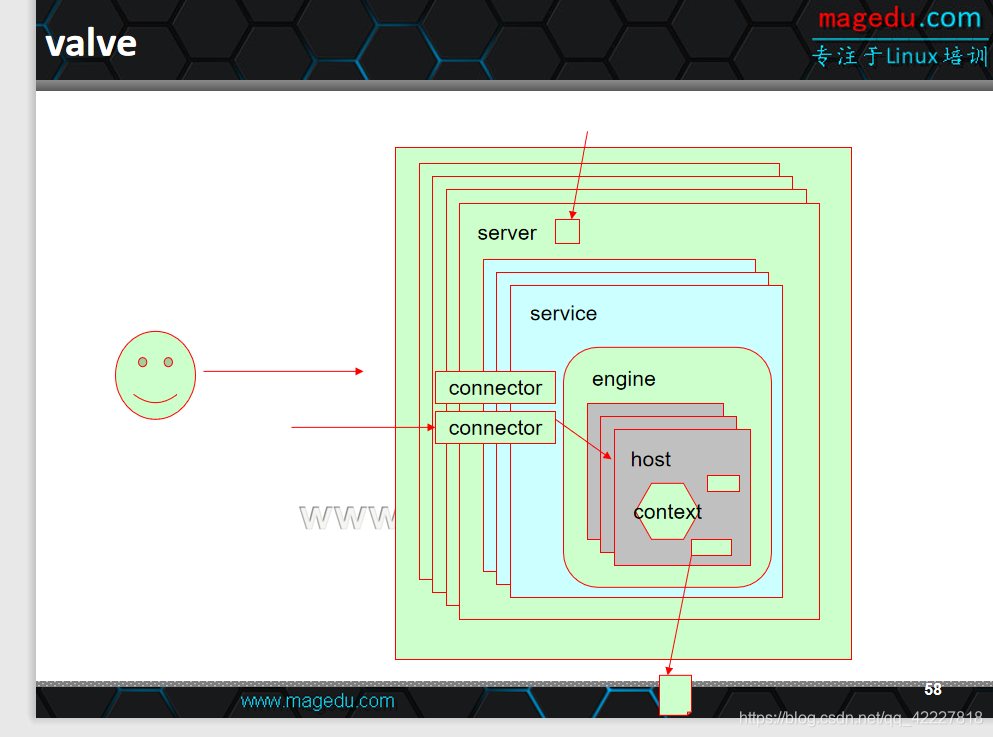

最外层每一个server代表一个实例，一个server内部可以容纳多个service，但是service主要存在目的是实现
connector和engine建立关联关系，一个connector只能属于一个engine，但一个engine可以拥有多个connector，connector有点类似于对应的服务监听地址和端口的定义，但事实上connector本身还拥有一些此前其他讲过的服务中
所不具有的强大功能，比如最大并发连接数等等，都可以在一个连接器组件来实现，与其说是license，比如说是一个完整的
连接池管理器
engine是真正的容器类组件，
对于tomcat来讲，容器类组件就是能存放webapp，并得以解析以后响应结果给用户的组件有engine，host，context
还有一些能实现了嵌套类组件，如valve等
这些就是tomcat对应的核心组件，定义在server.xml主配置文件当中

后面又讲了tomcat如何能够实现被前端反代，因为对于tomcat而言，用户请求是由connector来处理的，比如并发链接请求，由connect定义的max_threads最大连接数来建立连接，
其实就是由java内部运行的线程来处理用户的链接请求，这种并发处理能力从根本上来讲，是非常有限的，且不说本身是java程序，建构方式来讲，性能也十分有限，因此一般不会让tomcat直接面向客户端的user agent而是用主机，或者用某个应用进行反代，这种反代的方式曾经讲过，有这么几种
第一种可以使用httpd反代，httpd进行反代时其实可以有两种方式与tomcat建立连接，一种使用httpd连接器，一种使用ajp连接器（at）
如果使用nginx反代，通常只有http连接器使用（nt）

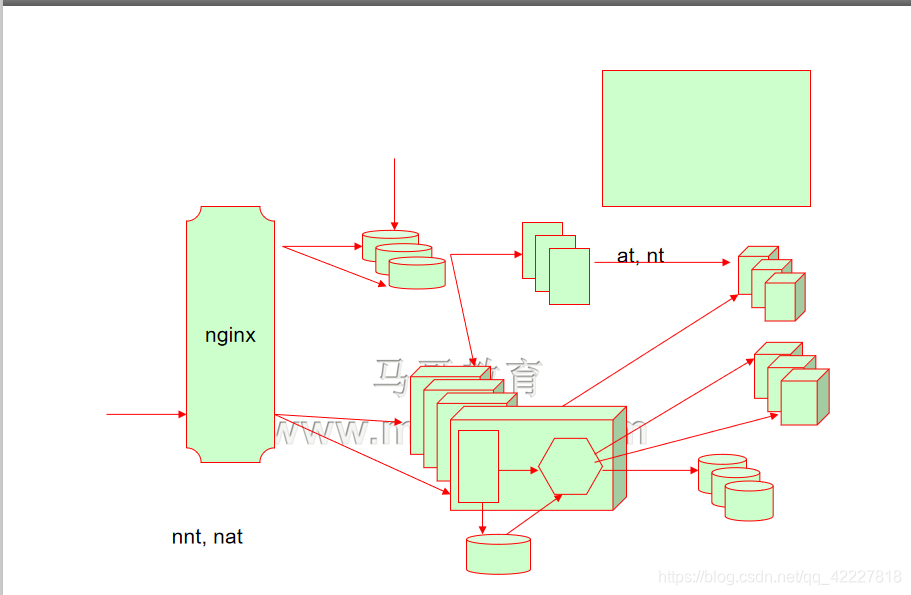

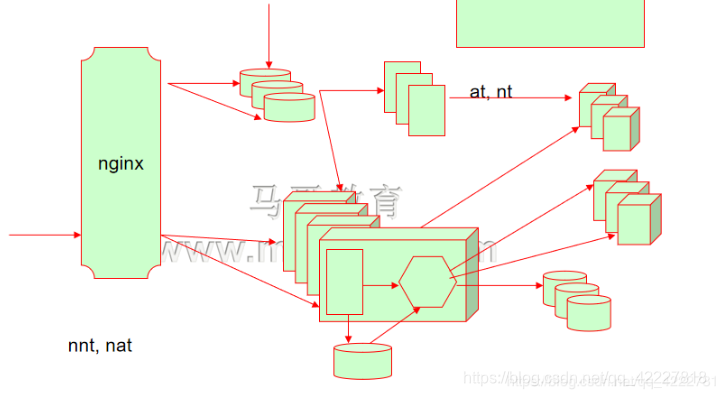

如果单个tomcat不足以承载用户请求的时候，可能需要对它们做横向扩展。，要多加主机来实现，意味着前端应该有负载均衡器接收用户请求，将用户请求分发给后端主机，反代以后加负载均衡（在这种情况下，一般也不会让tomcat工作在一台主机上，仍然基于反代模式来处理用户请求，也就意味着每一个主机，前面可能是一个nginx，可以在7层缓存反代）
静态内容的图片应该发给缓存服务器，由缓存服务器反代给纯静态内容的web服务器，如nginx

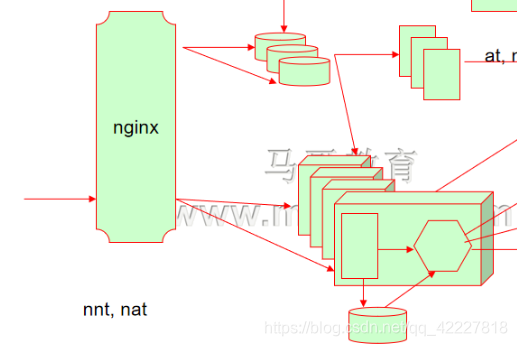

对nginx来讲反代的动态内容，反代到tomcat主机之上，每一台tomcat主机上都有一个反代服务，而后反代用户请求至本地主机后端的tomcat实例，即便如此，也不会让tomcat直接，面向前端的负载均衡器
负载均衡器发来的并发连接数量也有可能是一个很大的负载，尤其在用户访问量教大的情形下，所以在单台服务器之上，反代服务器只反代当前用户请求至一台主机上的tomcat，也是必要的

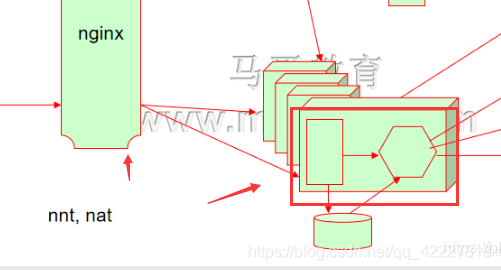

其实这种组织可以称为nnt，nat

对站点而已，部署在动态站点或称为主站服务器上的应用，有可能不止是动态内容，随着网站要更新，还要一些如css，js，也会在动态服务器之上所构建，所以使用nginx或使用httpd反代，还有一个好处，静态内容还可以由前端的反代服务器，自己来处理，动态内容则由tomcat加载以后，先响应给前端代理服务器，再由代理服务器响应调度器，所以也可以极大减轻动态服务器的压力，对varnish这样的缓存服务器来讲，有一部分内容到后端的nginx有部分内容到主站服务器，
因为有一些css，js内容是由他们来负责处理和响应的，这样以后做灰度发布只需要操作这些主机就行，那些图片内容是无须做任何关心的

加入定义了某些网站静态内容可以缓存三天，刚刚有内容缓存上，网站发布了新版本，缓存当中的内容就需要人工来失效，（在varnish上说，可以使用ban和purge机制）
接入层，缓存层，业务层，向后就是存储层（mysql），web2.0时代并发较高，而对事务数据一致性要求不高的情况下，也会有nosql中的，著名高性能数据库服务器，redis
静态服务器也会有nginx服务器，后图片也是要存储在后端服务器上的，分布式文件系统
用户通过主站上传数据，一般传到后端服务器上，所以动态服务器需要跟各种不同类型的存储打交道，非结构化的，半结构化的，和结构化的，分布式文件系统一般存对象类的数据，或者称为非结构化数据，redis这种基于json格式，如果就可以的话，或者基于Kevin格式存储（半结构化数据）
到了mysql这，强一致，并支持事务功能，这种一般称为半结构化数据，

如果是多台动态服务器，在反代时，就需要做会话保持，（本地有没有反代tomcat且不说，不是特别关键，主要看负载均衡器的调度时，需要不需要去保持用户会话，用户会话的保存方式有三种
1.session sticky会话粘性，（实现方式很多，如lvs能基于源地址hash做粘性，而7层代理，既能基于源地址hash，还能基于cookie追踪用户身份，因此这些可以做更加精细密度的粘性，即便如此，做粘性也有缺点（1.损害负载均衡效果，2.一旦某台服务器宕机了，总有一部分session是要丢失的，此时会遇到一个窘境，此类用户发出请求时是重新调度，还是不重新调度，重新调度会话丢失，不重新调度服务器还没有修复（这种情况并不少见，只要不是互联网一类企业，都会经常出现一些故障）
2.可以将后面的tomcat集群构建成一个会话集群，session replication cluster，session会话集群
，一般2个三个 （多了就不会用这种方式了），为了避免session sticky遇到的问题，没法调度，只能绑定，再比如主机宕机，用户重新调度有问题，不重新调度也有问题，这种情况下，可以把米的三台主机，先不考虑前端的负载均衡器，只需要把这三台主机构建成一个集群，这个集群他们可以通过某多播地址，类似keepalived，基于所谓的多播地址，进行通讯，通讯的时候，能够基于一些判断标准，来判断大家是不是属于同一个cluster，如果同属一个cluster，收到来自前端调度服务器的请求之后，如果更新了用户会话，那么会把此会话通过多播地址同步给整个集群中的其他主机。
任何一个会话通过调度器调度到任何一个主机上的，这个主机会把会话多播，，下一次，这个用户在请求的时候，重新调度，无论调度到哪一台主机上，这个会话都在，
这种就叫session，replication cluster，tomca原生就支持这个clutser，我们可以配置其称为session replication
cluster，这种方式不适用较大应用的情形，因为主机太多的时候，并发访问量很多的时候，每个主机所承载的更新速度都很快，多播信道充斥着各种多播信息，每个主机也会收到与集群相关的各种事务，所以服务器性能会严重消耗，但有个好处，用户的请求不用被粘性了，调度到任何主机上都没有任何问题，任何主机宕机了，用户只要一刷新就调度到其他主机上了，没有任何问题。
（有没有方法既有这样的好处，又不会主机太多性能差的
第三钟）
3.找一个存储设备，把所有的会话信息存储在存储设备上，这个存储设备要求就是高性能，支持的事务能力，每秒支持的tps数量，需要非常高才可以，着就要取决于你的并发数量有多大，（redis，memcached，这样的键值存储，大致上提供的数据存取能力，每秒50-100万次，非常强大，redis是一种存储，memcached也是一种存储，如果放单点，这台服务器宕机会导致所有的会话均不可用，需要做冗余）
**
redis自身是具有冗余能力的，完整意义上的，storage，data store（redis也是在内存中，但是自己会基于两种方式，
任何一种都能实现数据存储在磁盘上，服务器宕机，重启以后，数据依然存在，这是redis的优势）
memcache 就是data cache（只是缓存，不持久数据，所有的数据都只在内存中，服务器宕机或重启，数据都会丢失）**

所以到底使用memcached还是redis，自行选择

相对来讲，memecached比redis支持的数据类型更多，仅仅做会话缓存来讲，memcached也足够用了一台服务有问题，可以存两台，memcached自身不支持集群机制，要想做冗余，需要基于双显模式，自行存储到两个服务器中，而对redis而言，不必如此，只要写到一台服务器中，会自己同步到其他从服务器中，一旦主服务器宕机，还可以让从服务器备用的冗余当主服务器，这个主从跟dns主从很相似
mysql，对于运维来讲，最重要的就是主从复制

第一种 session replication cluster、toncat自带的，可以直接使用，上一节课已经构建出了，nginx或httpd，的反代集群，wrr或者wlc
因此前面使用httpd调度或者nginx调度无关紧要，haproxy和nginx，推荐使用nginx
java程序启动慢一点，先要启动虚拟机，再要导入程序

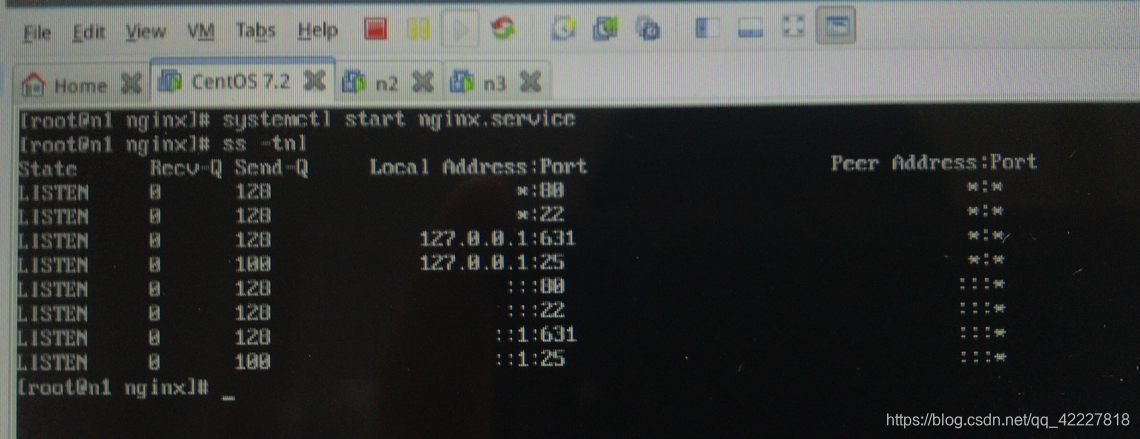

n1启动nginx,n2,n3照常启动

默认可以rr算法

严格来讲这些事都需要实现的，调度因该调度到本机的nginx，然后再反代给tomcat

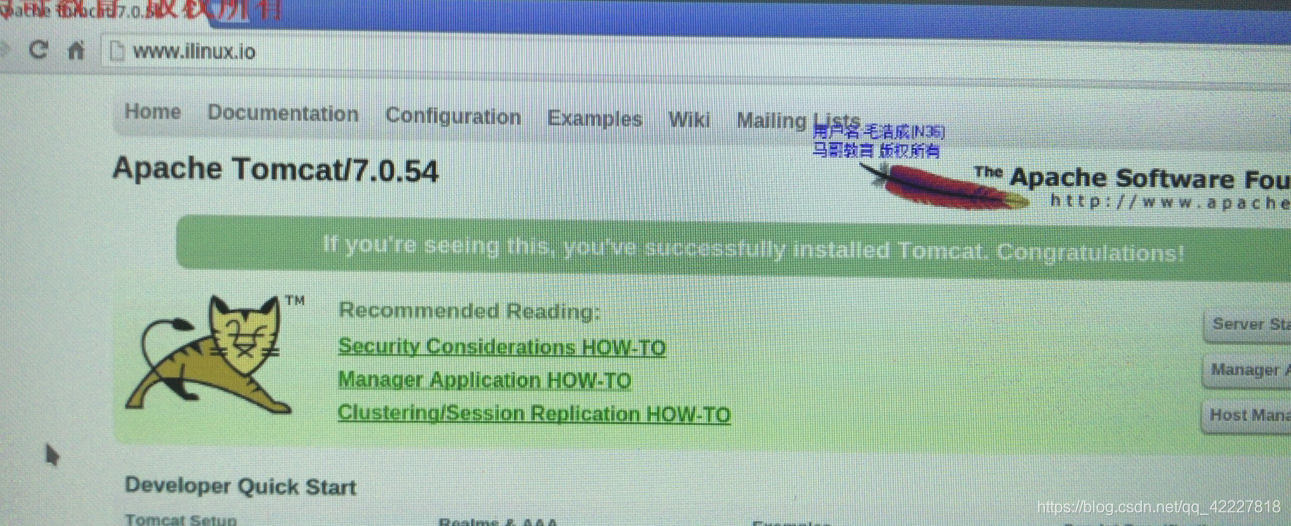

已经可以被访问到了

访问到之前的集群状态，轮询状态

轮询的会话，即使两次都是A，会话也会改变，被认为是不同用户，为了不让session发生改变，就需要去配置集群 了

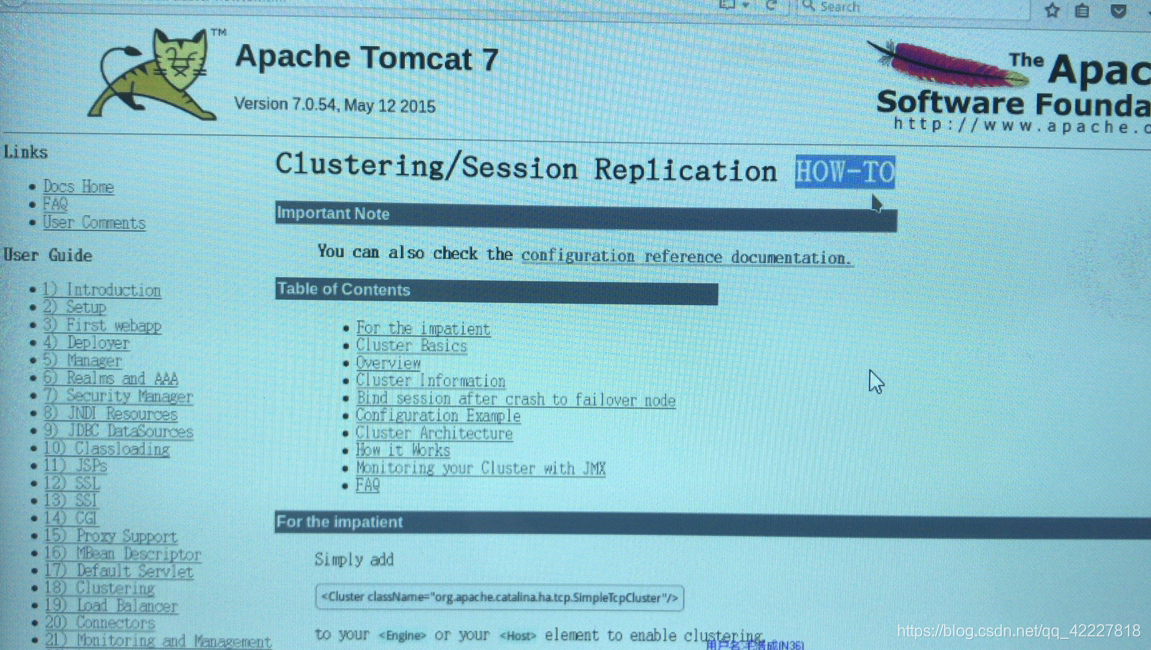

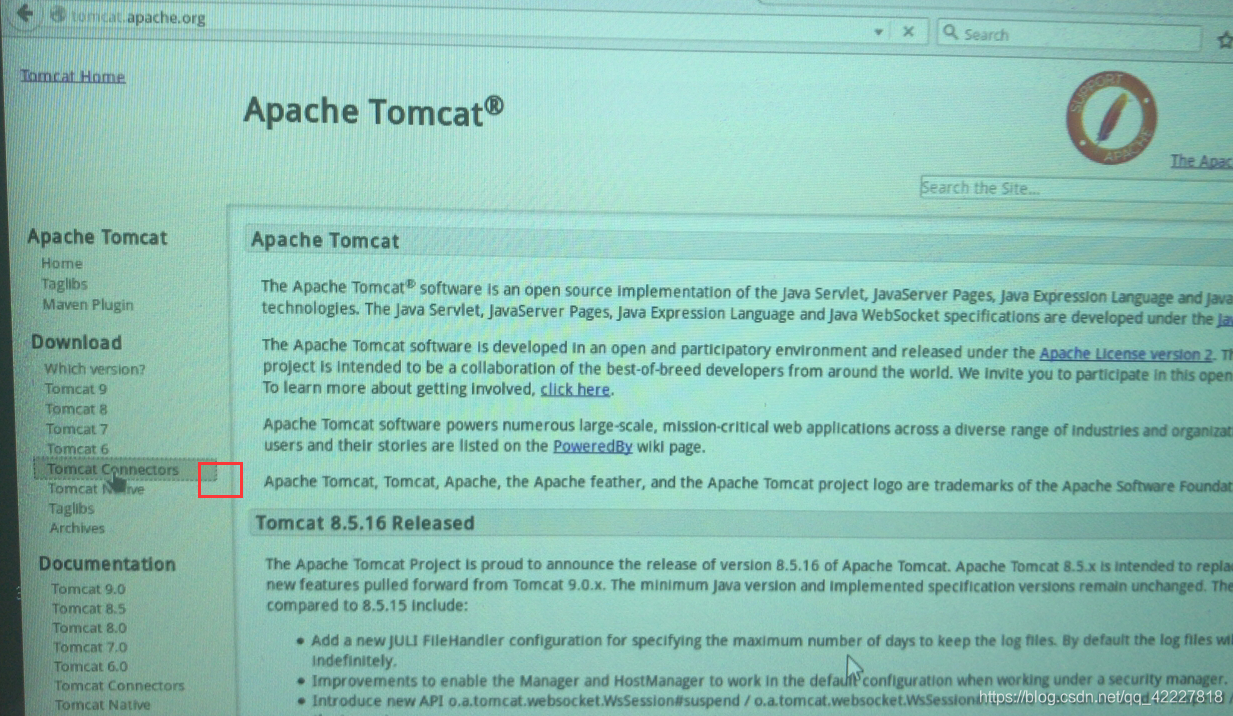

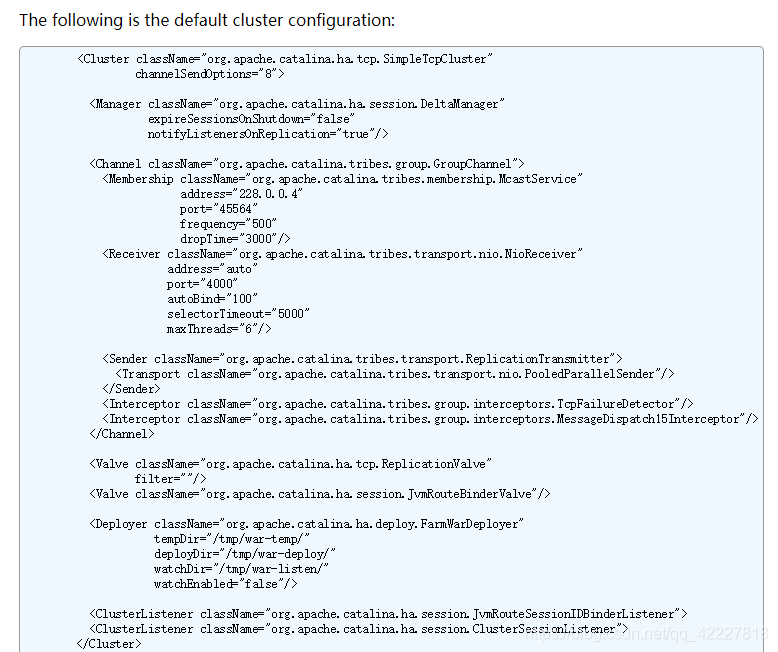

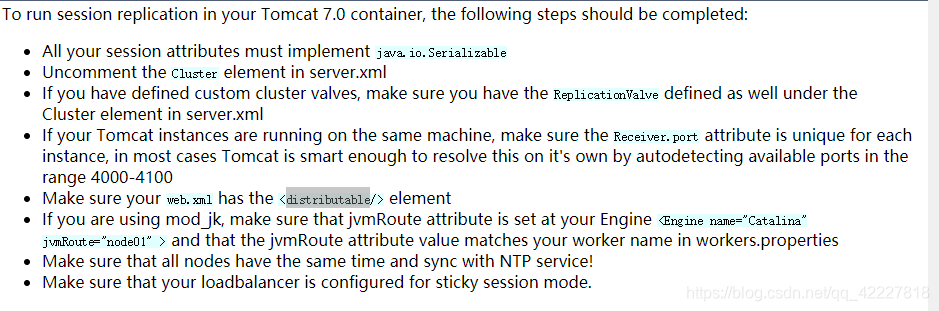

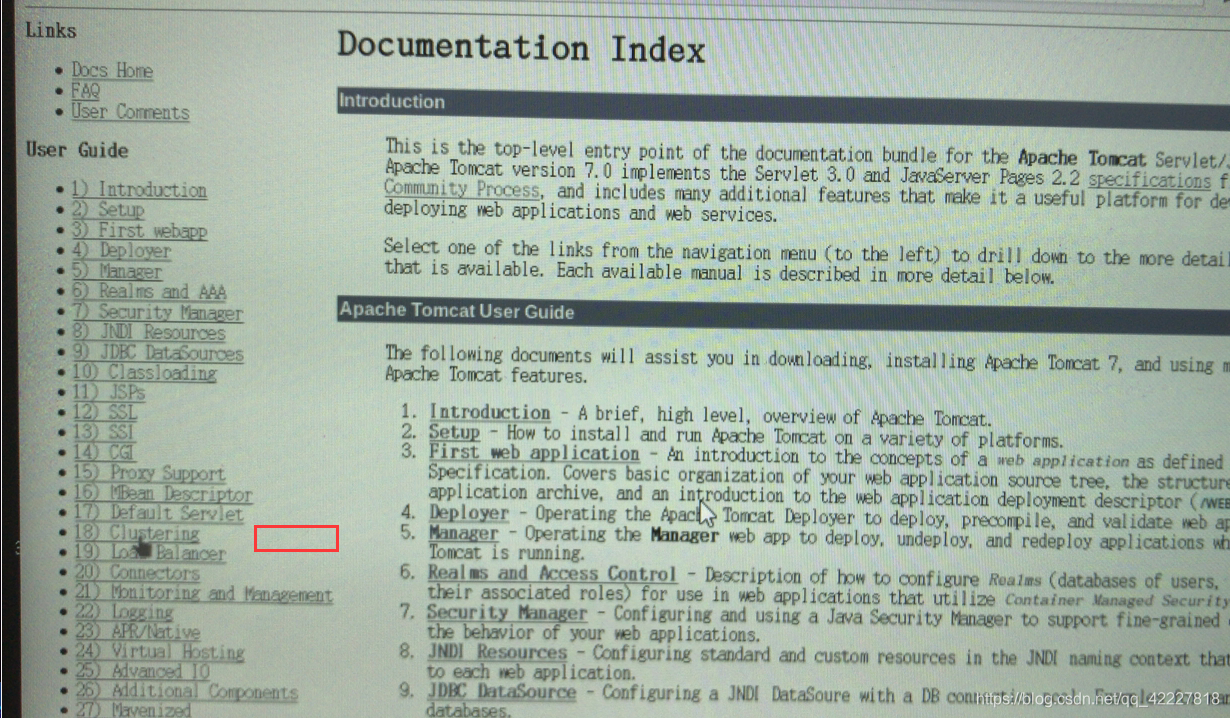

要想让tomcat配置成集群，再官方文档中有说明


tomcat内部有个组建就叫cluster，意味着有个类叫cluster，这个类有子类来定义集群的很多组建
可以放在egine上对engine所有的host都有效
也可以放在某个host当中，针对当前host的所有context都有效，如果要context的中就只对当前context应用时有效的，
一般而言是放到host当中。

作为集群而言，每一个节点都需要配置，所以你的集群时间要也严格同步

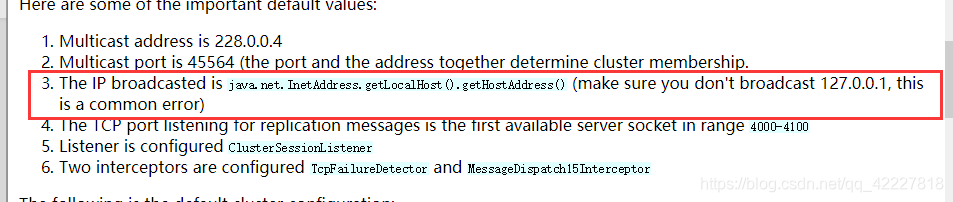

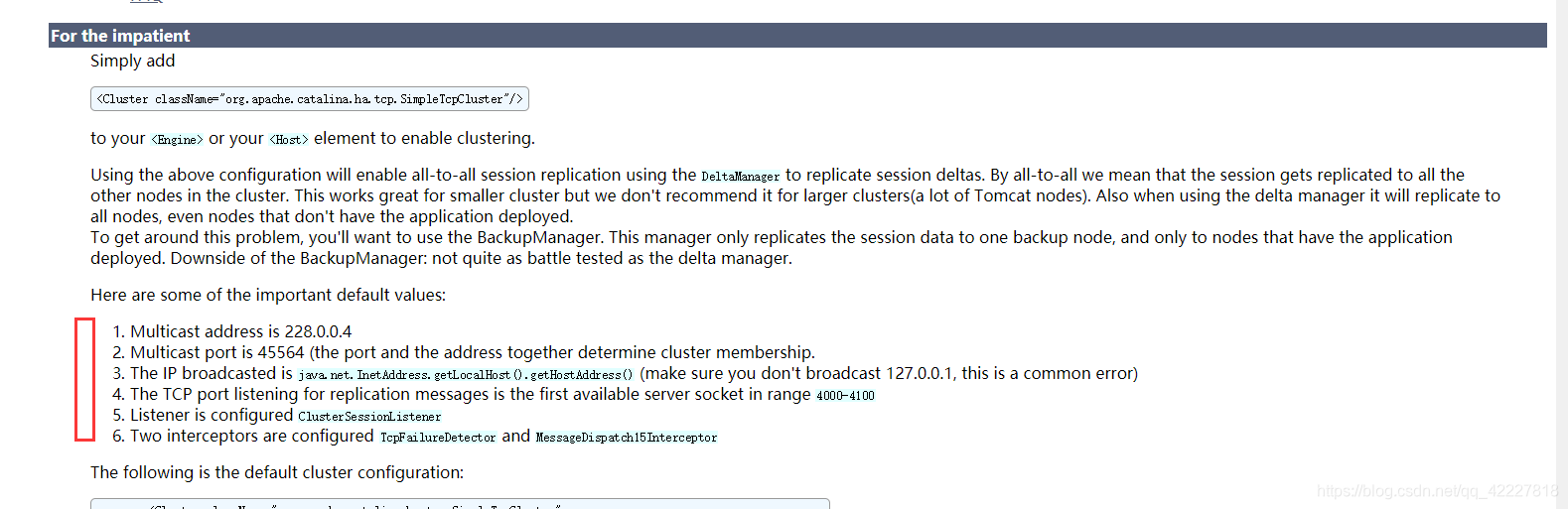

1.会基于多播方式，通过228.0.0.4的地址进行通信
2.多播地址所使用的端口是45564，监听再同一个端口上的，就能成为同一个集群的成员，没有任何认证功能（只要是再228.0.0。4的45564端口上就是同一个集群，所以是用端口来判定是否是集群成员的
（keepalived是用认证来判定是否是成员的）
3.使用什么方式来发送广播信息）
4.每一个集群成员都应该接受集群里的任何多播信息，所以自己能够接受就需要监听在一个套接字上，端口有效范围是4000-4100
5.就需要定义侦听器
6.当tcp链接发生错误时如何能判断出来，如果messagedispash发送过来后，在内部如何解析，作为我们简单配置来讲，都无需关心，只需要把整个配置贴进去

开始到结束就也是一个cluster组建

**内部嵌套的还有一些组建
manager,channel,valve,deployer,clusterlistner监听器
**
作为一个应用程序服务器tomcat，是需要维持用户会话的，那么用户会话来了，跳转到哪里，所以tomcat定义了会话该如何保存，默认使用简单的本地会话管理器，而且是一个持久会话管理器，session manager，默认会话都在内存中创建，随后保存在磁盘上，免得tomcat重启以后，会话丢失，所以所有的会话都保存在磁盘上，
这种会话管理器叫持久会话管理器
不使用持久会话管理器，
第二种。所有会话都在内存中
还有第三种会话管理器，delta 每一个会话，本地不仅保存，还有通过多播传给其他主机

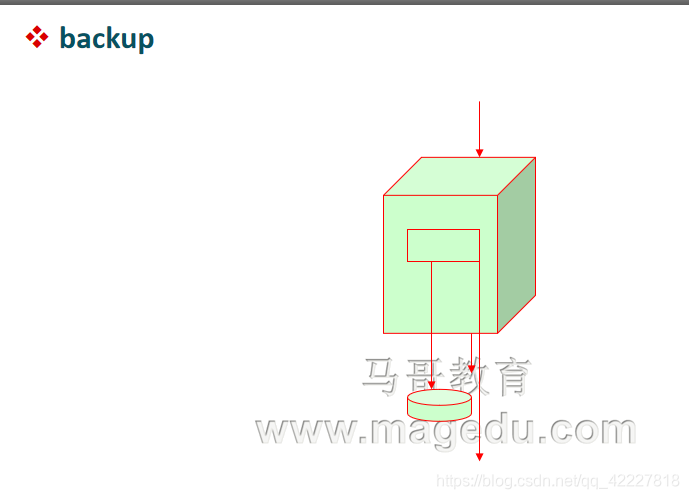

第四种，bacup会话管理器（所以tomcat主机节点很多的时候，万一一个节点挂了，所有会话都回丢失的），

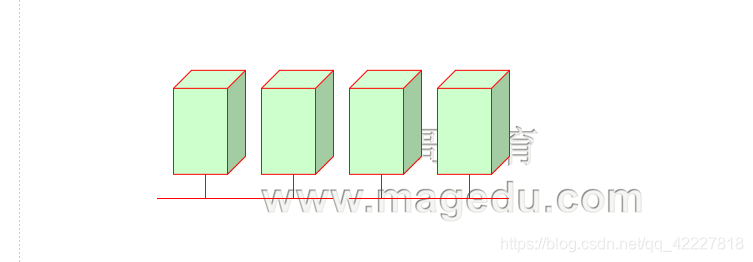

假如有4个节点，可以实现两两备用
A把B当备用,B也当A备用，A的会话传给B，B的会话传给A，但是不向CD传
（把4个如果都放在一个集群，就回过大造成性能低，避免这种，22一组使得任何一组宕机，会话信息不至于丢失的）
CD也是一个小会话集群
前端调度服务器也使绑定调度，只不过调度的使绑定的一组主机，依然有损负载均衡效果
这种放式并不常用，了解下即可

其实还有第5种会话管理器，把会话放在web存储上

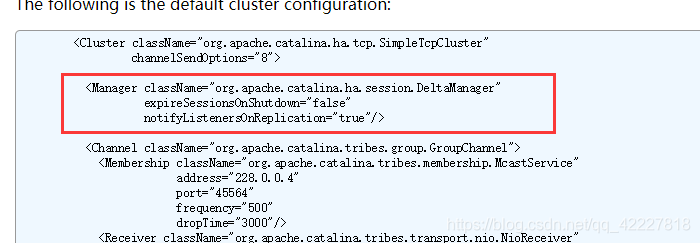

manager就是指明有哪一个会话管理器的，deltamanager，说白了就是使用session replication cluster信道来传递会话的，
在主机关机以后是否过期，expireSessionsOnShutdown=“false”
notifyListenersOnReplication=“true”，会话传送过去后，要触发，告诉对方保存还是什么


notifyListenersOnReplication=“true”，会话传送过去后，要触发，告诉对方保存还是什么，这两个listener就是做这个事情的，jvm JvmRouteSessionIDBinderListener，能够实现用户调度以后，带有jvmroute信息的，可以基于这种方式绑定，不过做了集群 以后很少绑定了
ClusterSessionListener
cluster内部通告时，要不要接受下来立即处理，主要式监测某个事件发生以后的采取后面动作的

channel

**channel式一个很重要的组建，是用来定义信道的，大家之所以能够成为成员主要靠channel来定义的
定义第一个组件membership （为什么是同一个集群成员，首先要监听同一个地址mcastservice
地址
端口
frequency=“500” 每隔多长时间发送一次心跳探测 ms毫秒，0.5秒
dropTime=“3000” 如果3000ms都没收到心跳，就认为宕机
） **
sender 自己怎么传ReplicationTransmitter 复制传送器
PooledParallelSender 基于轮循机制的，并发发送器
receiver 自己怎么收 transport.nio.NioReceiver
nio可以理解为java内部可以高并发异步处理用户请求的一个逻辑
接收信息，就需要监听在哪个端口，地址
auto 自动会去判断哪个是集群地址（有可能会判断错误，尤其是主机端口过多时，有必要可以手动指定一个地址）
4000接收对应信息端口
autoBind=“100” 每隔多长时间自动绑定一次
selectorTimeout=“5000” 挑选器的超时时间
maxThreads=“6” 最大并发连接数，取决于你的成员节点有多少个，成员节点有7个，那么其他节点就有6个，这六个主机可能随时都在发事务信息，启动6个线程各自处理独立一个主机的信息，节点不多时，6个够了
节点过多是，数值调整大

Interceptor

<Interceptor ，探测这个会话集群中，是不是发生tcp传输错误

deploy

deploy部署，一旦在集群中某单个节点上部署了新版应用程序的时候，要不要自动的通过多播集群，复制给其他节点
内部的部署器来实现内部的自动部署功能
tempDir="/tmp/war-temp/" 临时目录是哪里
deployDir="/tmp/war-deploy/" 临时用来做部署的目录是哪里
watchDir="/tmp/war-listen/" 监听在哪个目录
watchEnabled=“false”/>
一般不依赖于这种方式，一般都是灰度发布

valve过滤器

只需要把这段配置复制到后端集群上的host或者engine当中，并按需修改里面的某些属性，基本上就能达到目的了

并不是放在host中，host所有应用都能使用集群会话了，而是任何一个向使用集群会话的应用程序得再web。xml或者context。xml，添加一个distributable元素才可以

如果要使用 mod_jk模块，还需要为每一个后端tomcat的engine加一个属性，jvmRoute=“node01” >标识
但是一般mod_jk一般每人用了

现在就可以去配置了

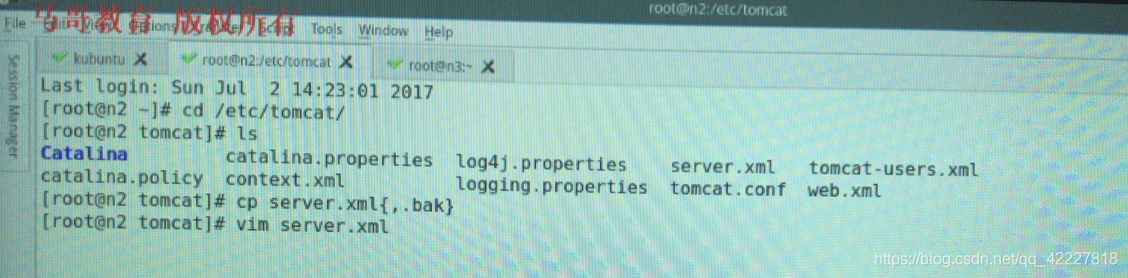

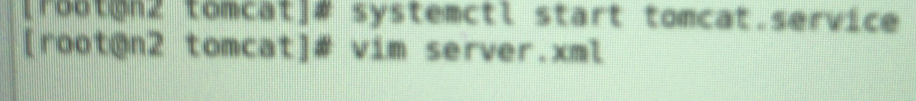

到n2 tomcat编辑server.xml

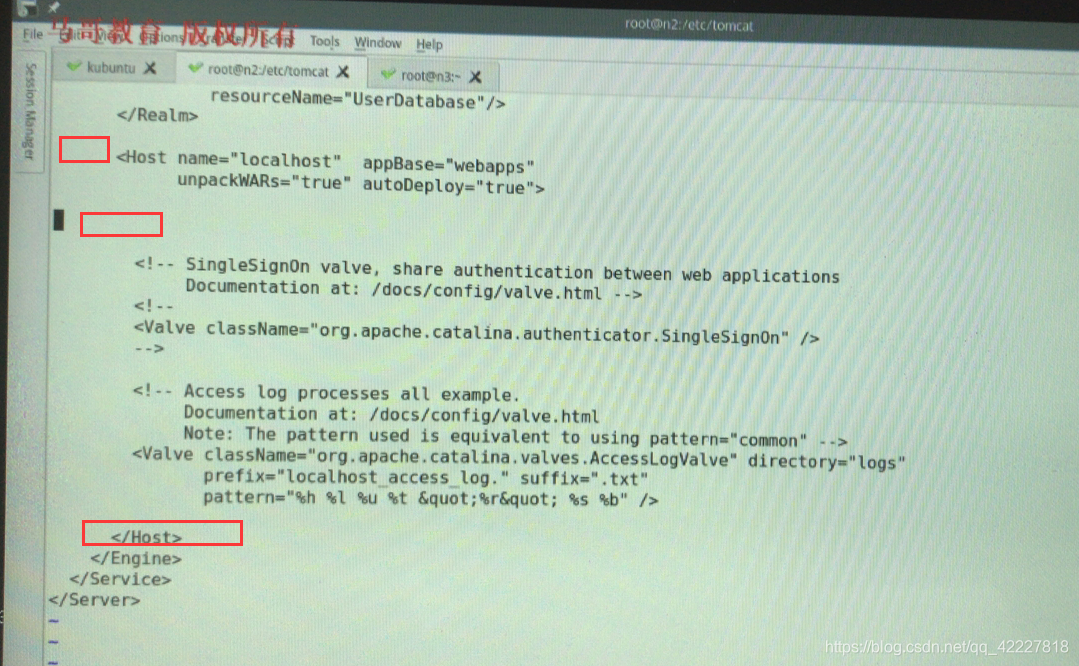

就在原来的host内部定义即可

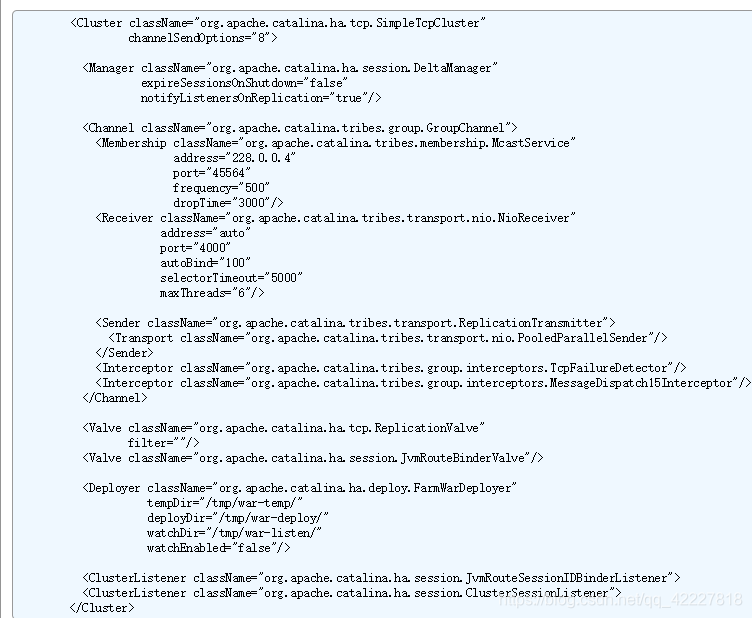

      <Manager className="org.apache.catalina.ha.session.DeltaManager"
               expireSessionsOnShutdown="false"
               notifyListenersOnReplication="true"/>

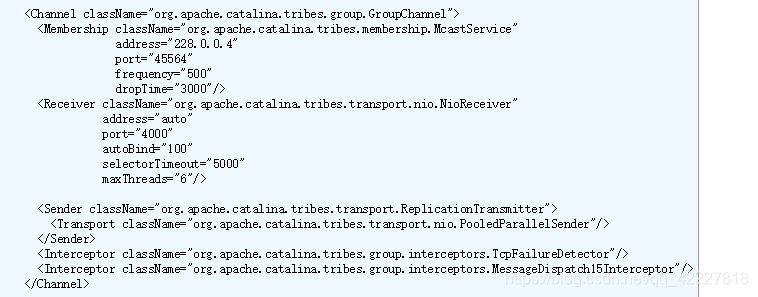

      <Channel className="org.apache.catalina.tribes.group.GroupChannel">
        <Membership className="org.apache.catalina.tribes.membership.McastService"
                    address="228.0.0.4"
                    port="45564"
                    frequency="500"
                    dropTime="3000"/>
        <Receiver className="org.apache.catalina.tribes.transport.nio.NioReceiver"
                  address="auto"
                  port="4000"
                  autoBind="100"
                  selectorTimeout="5000"
                  maxThreads="6"/>

        <Sender className="org.apache.catalina.tribes.transport.ReplicationTransmitter">
          <Transport className="org.apache.catalina.tribes.transport.nio.PooledParallelSender"/>
        </Sender>
        <Interceptor className="org.apache.catalina.tribes.group.interceptors.TcpFailureDetector"/>
        <Interceptor className="org.apache.catalina.tribes.group.interceptors.MessageDispatch15Interceptor"/>
      </Channel>

      <Valve className="org.apache.catalina.ha.tcp.ReplicationValve"
             filter=""/>
      <Valve className="org.apache.catalina.ha.session.JvmRouteBinderValve"/>

      <Deployer className="org.apache.catalina.ha.deploy.FarmWarDeployer"
                tempDir="/tmp/war-temp/"
                deployDir="/tmp/war-deploy/"
                watchDir="/tmp/war-listen/"
                watchEnabled="false"/>

      <ClusterListener className="org.apache.catalina.ha.session.JvmRouteSessionIDBinderListener">
      <ClusterListener className="org.apache.catalina.ha.session.ClusterSessionListener">
    </Cluster>

复制到host中间

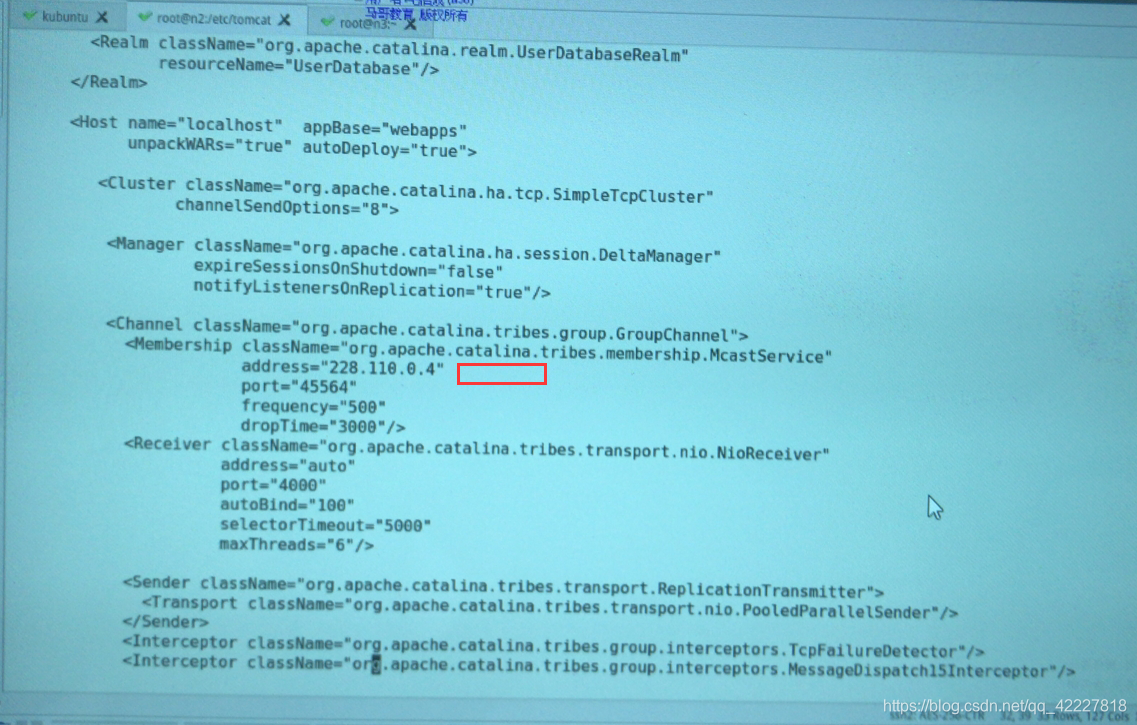

修改下多播地址
其他的就先不修改，保存退出

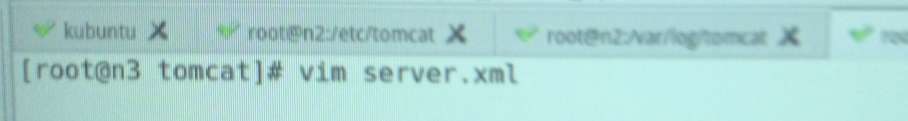

n3主机也一样

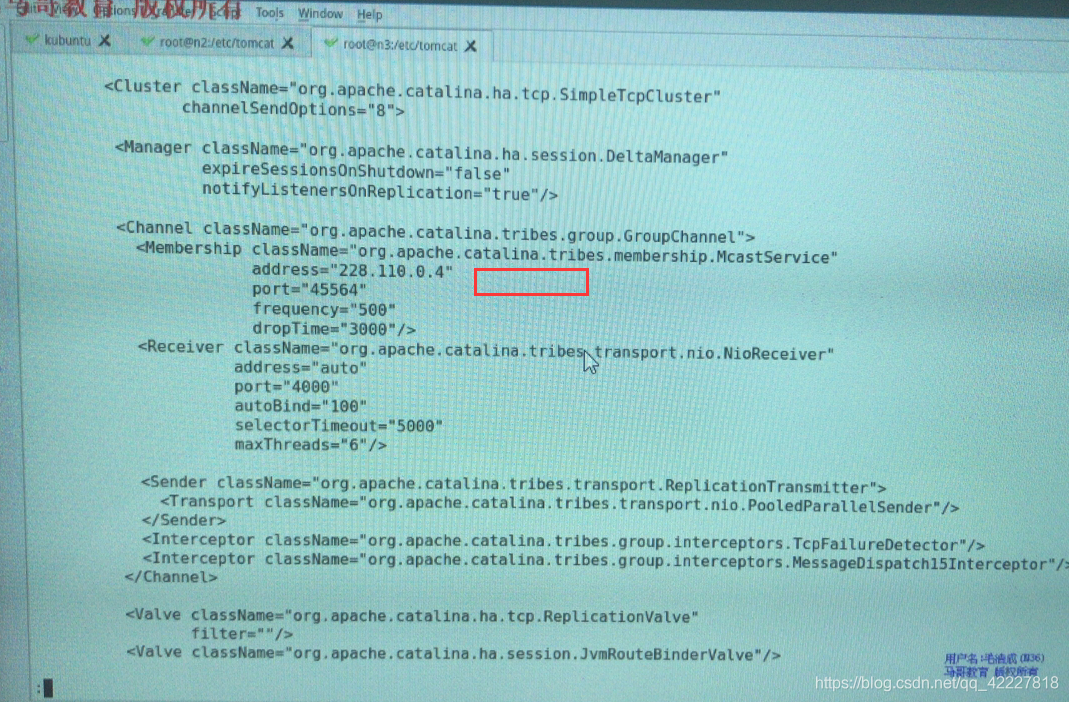

需要把多播地址改成集群中的地址

现在想给test做分布式会话，分布式会话集群

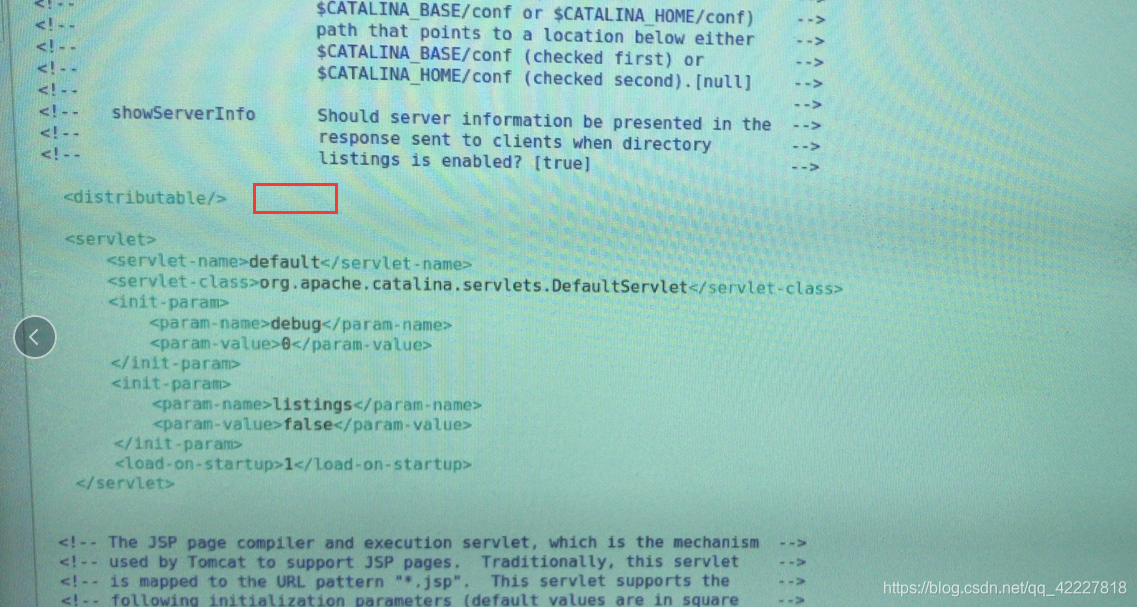

需要给test配置一个web.xml文件，并在找个文件中添加<distributable/ 属性element，意思就是把他们做分布式会话

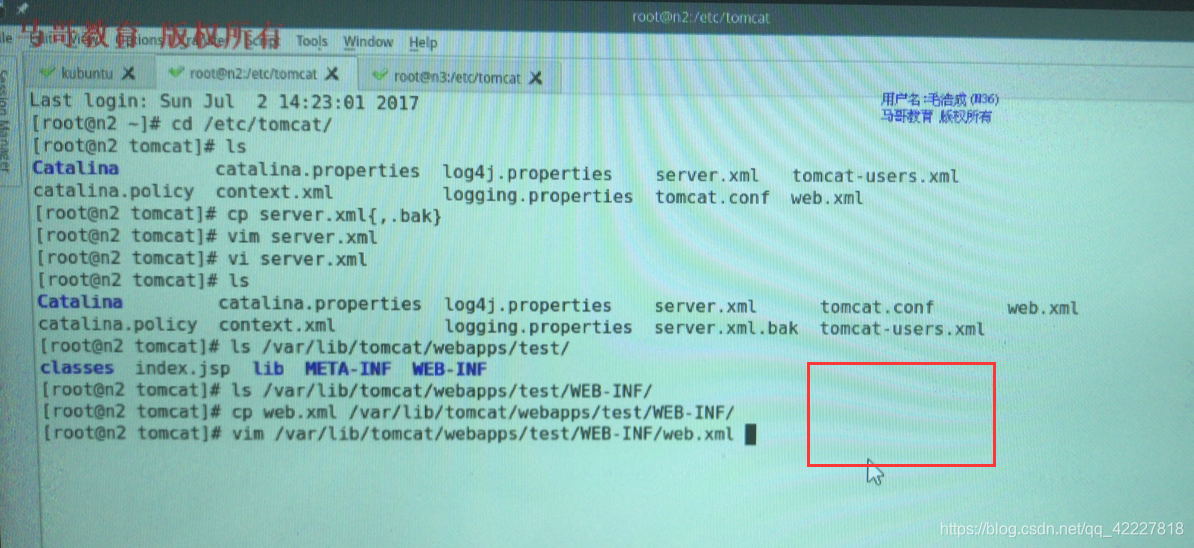

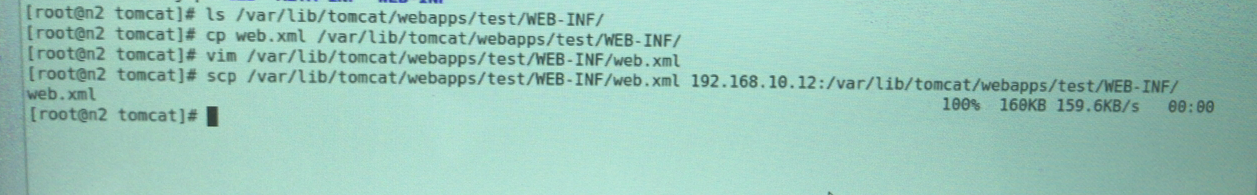

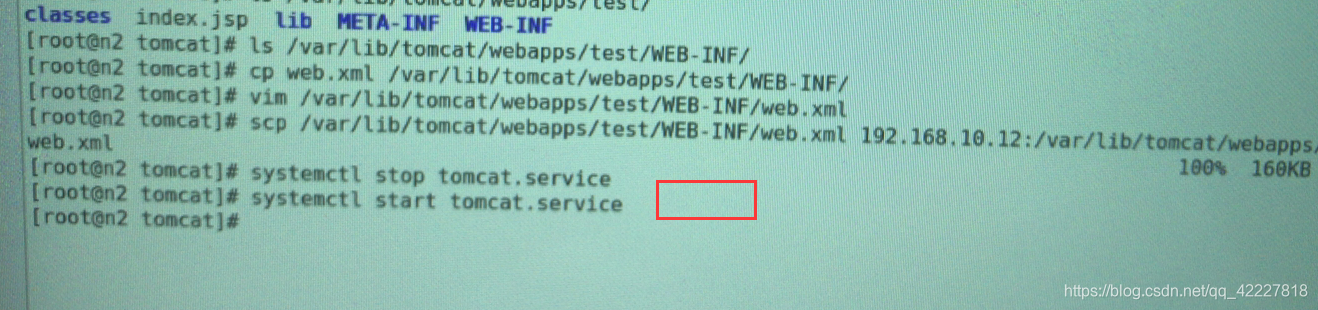

去复制一个配置文件到它的WEB-INF目录中

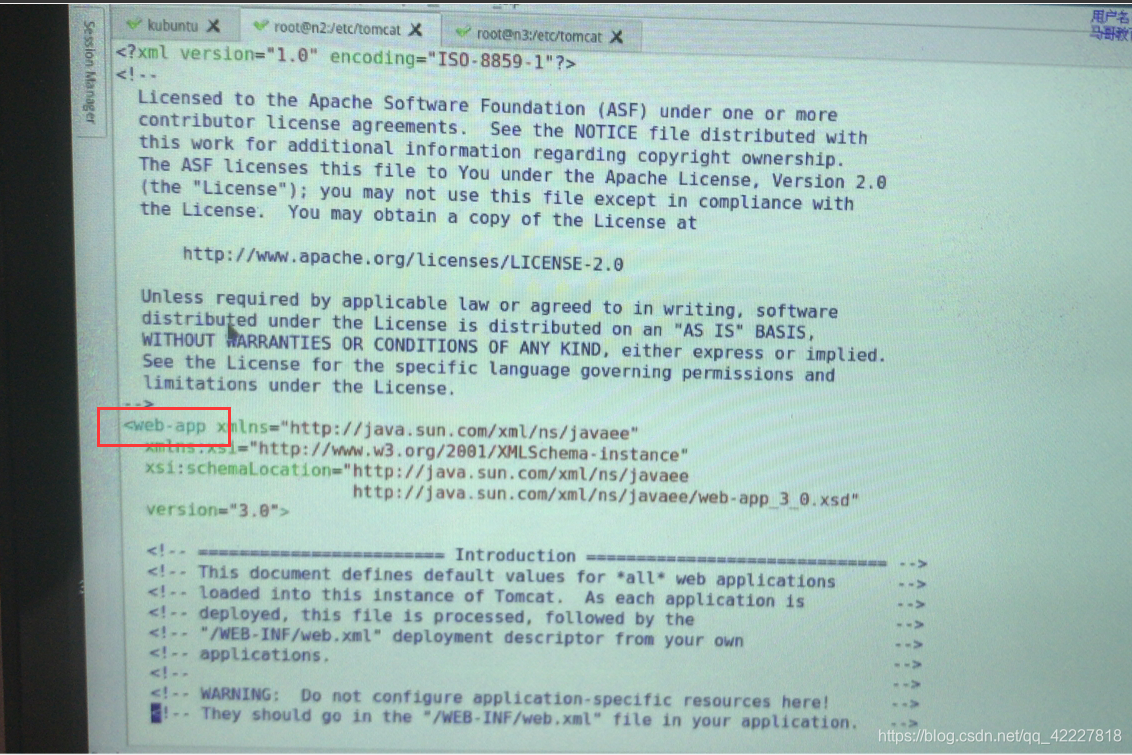

找到配置段开始的地方

在其内部找一个位置添加一项 <distributable/即可，自封装的标签，另外一个节点也这么配置即可

也可以把文件复制过去即可

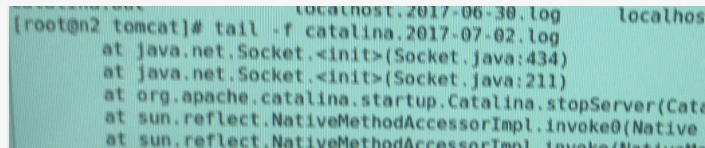

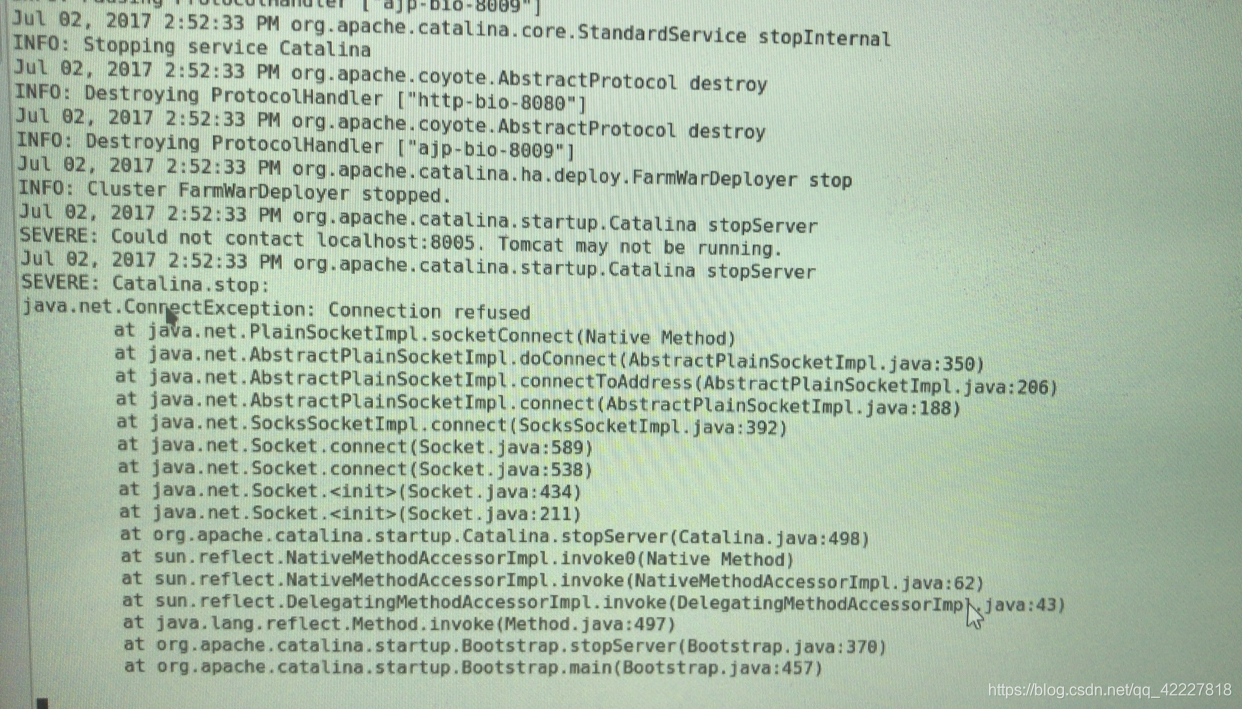

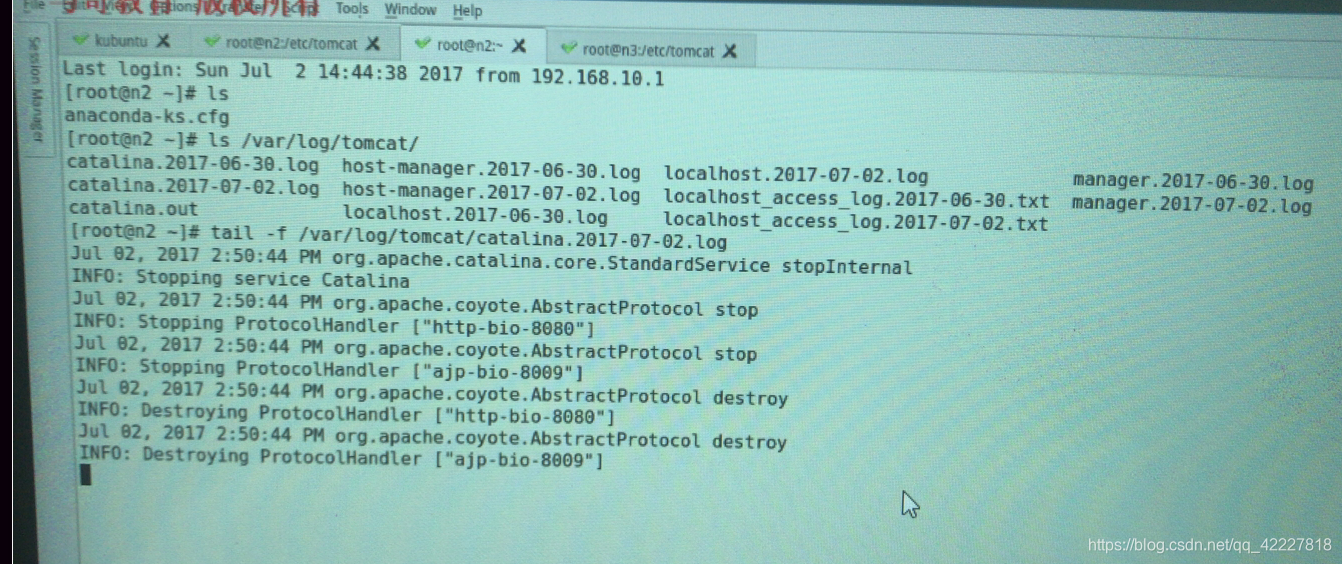

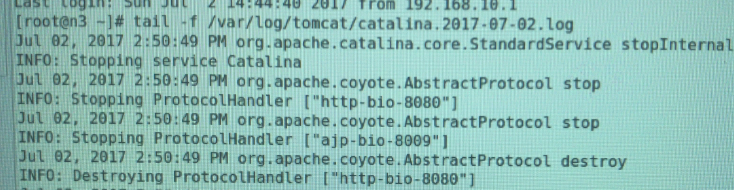

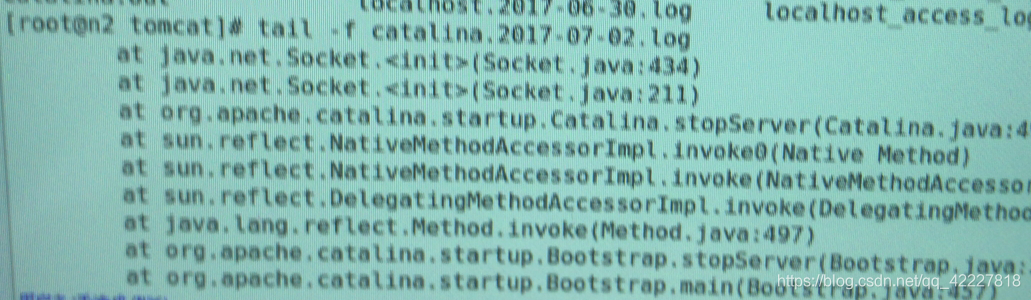

现在重启tomcat，不过很有可能出错，先打开一个窗口监控日志信息

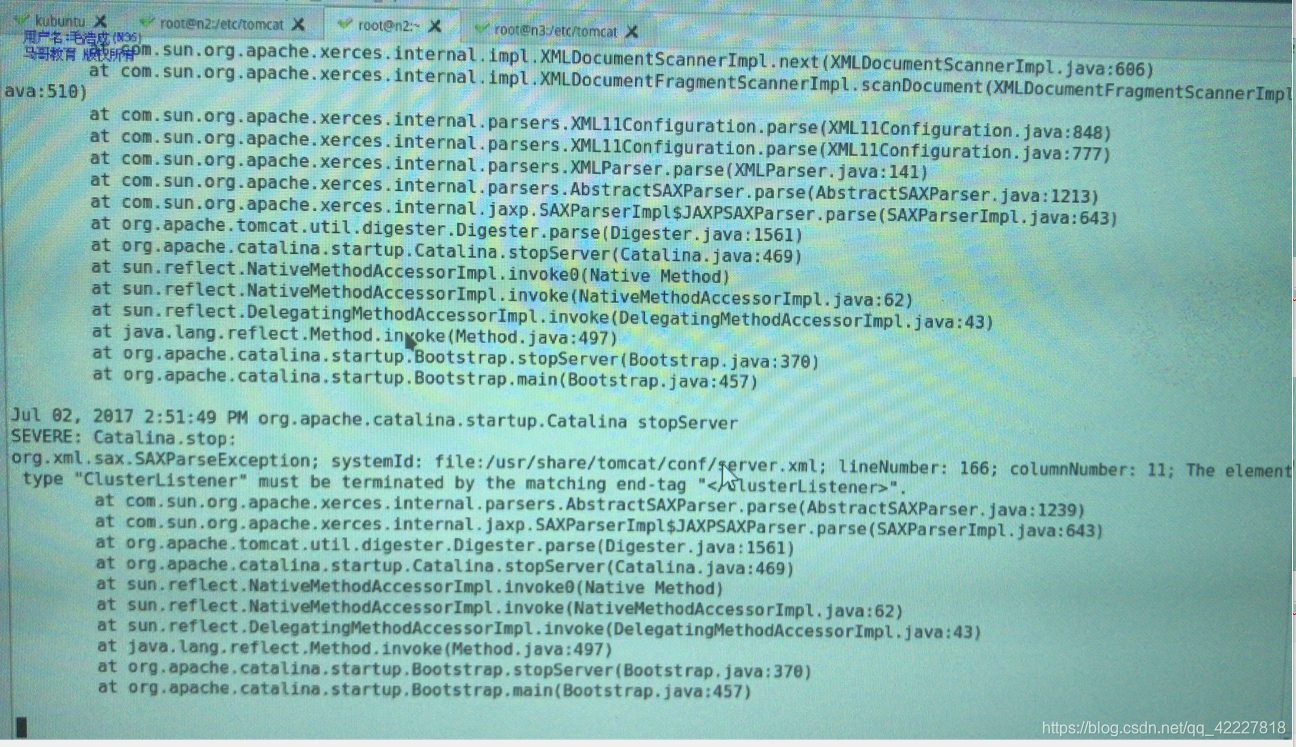

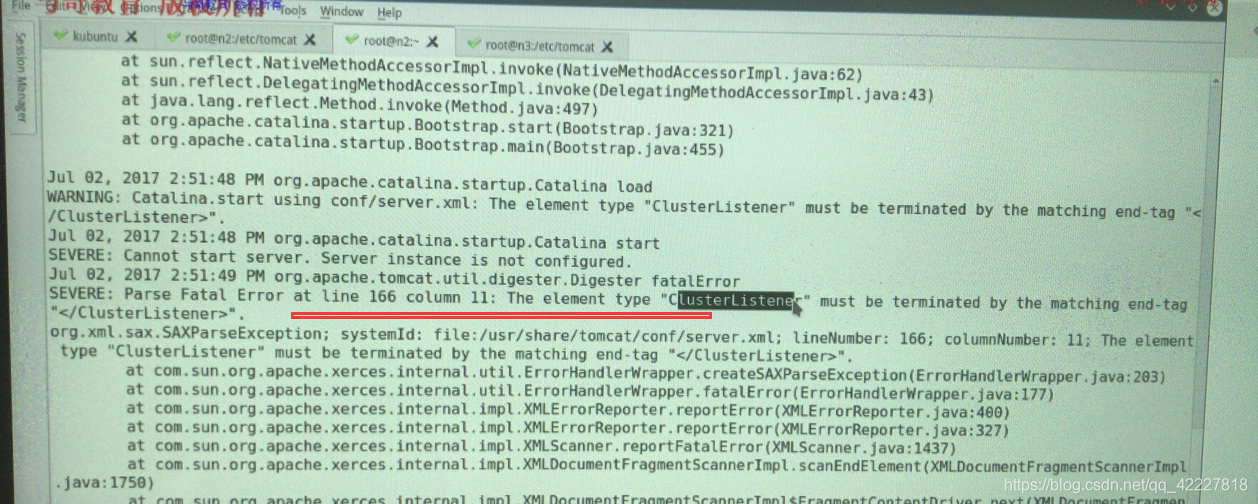

产生语法错误信息了
没有element type

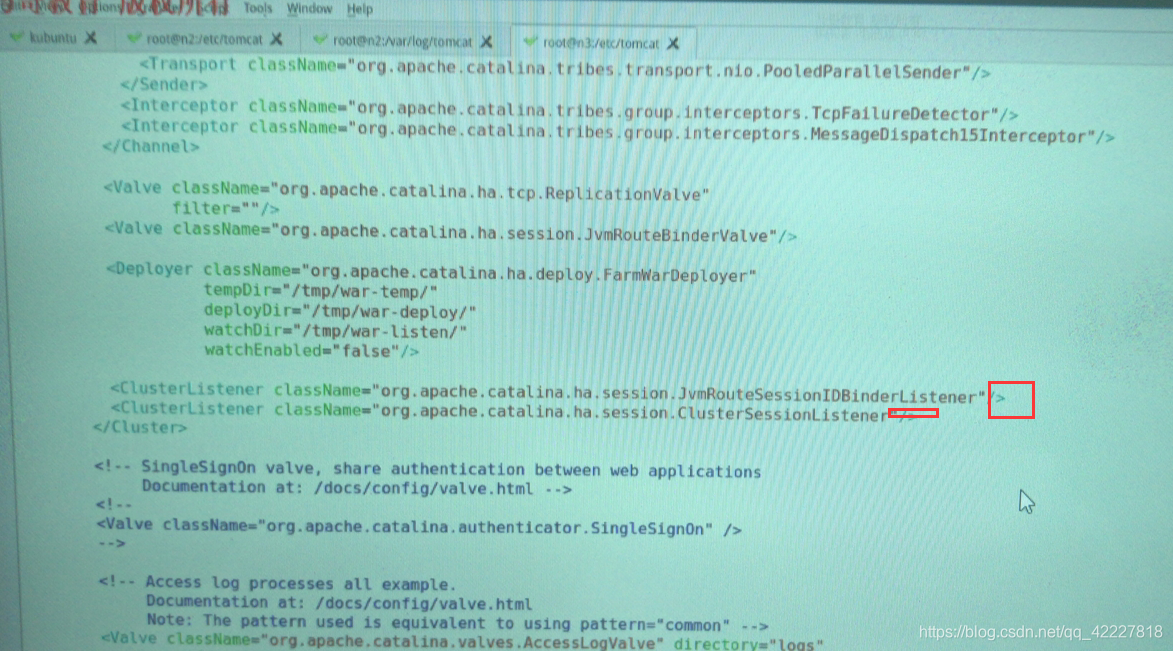

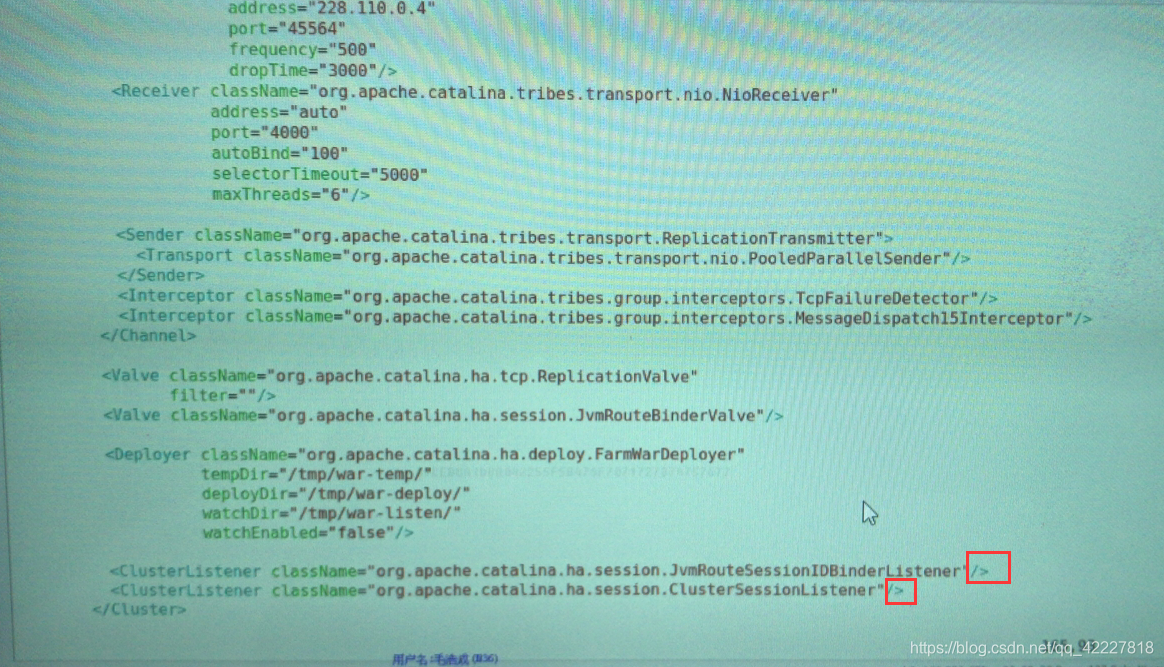

这两个少了斜线

再启动一次

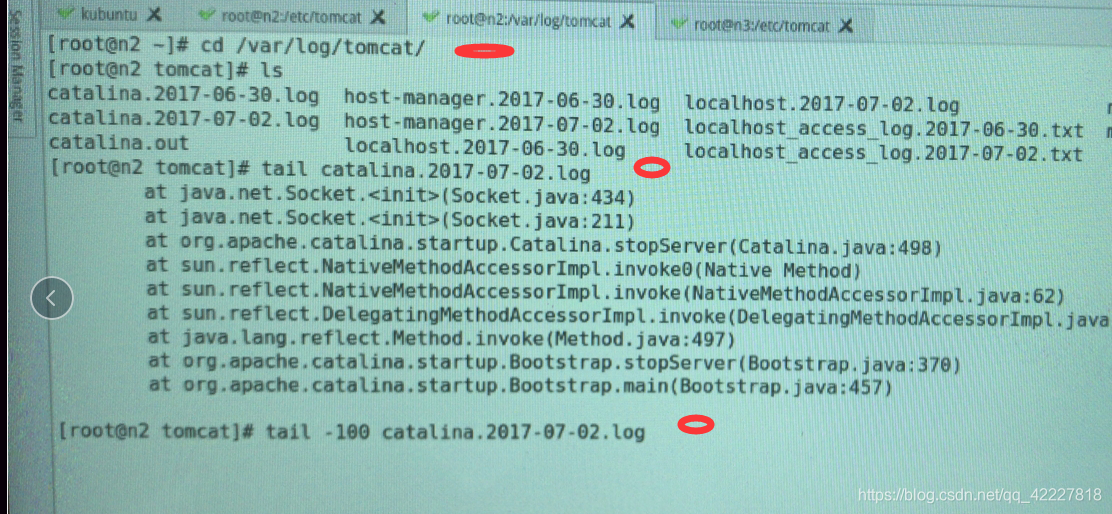

再查看日志

重新监听下

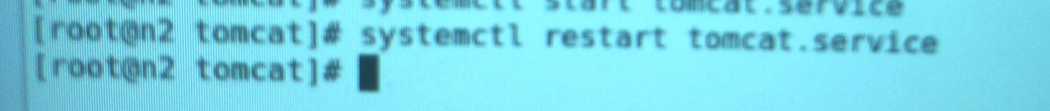

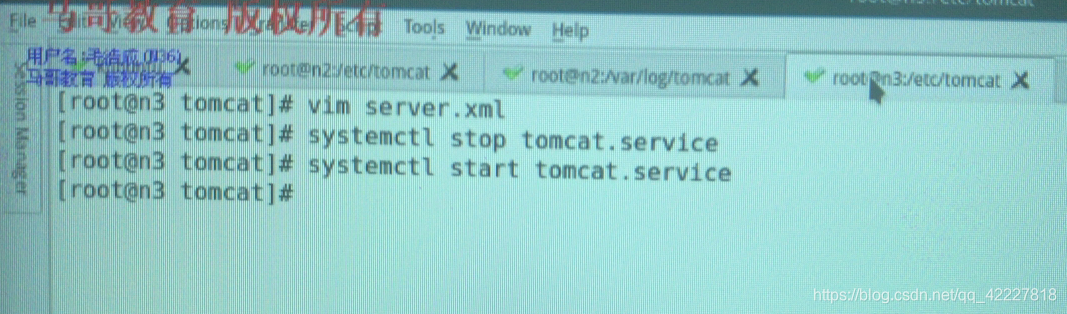

改成restart启动

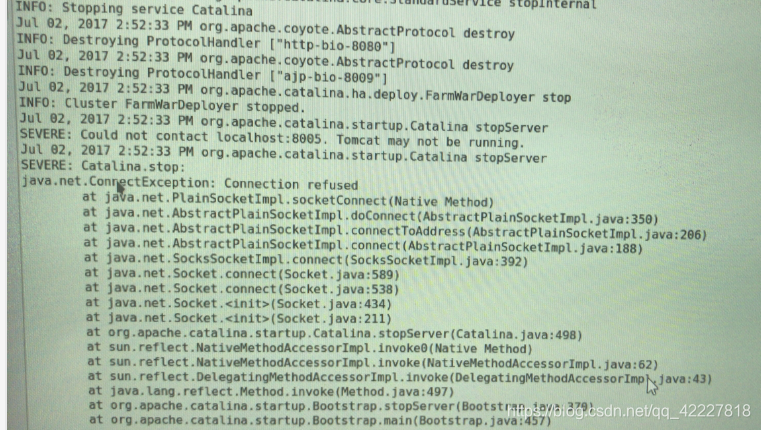

还有问题

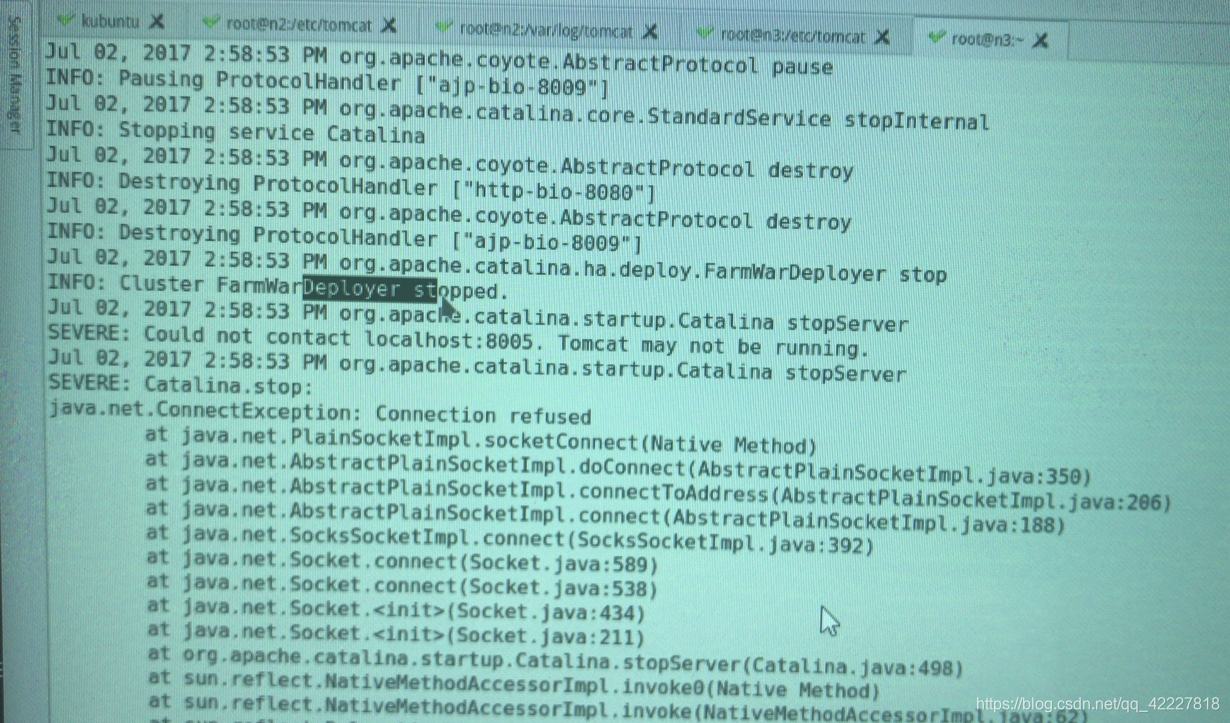

多看几行日志

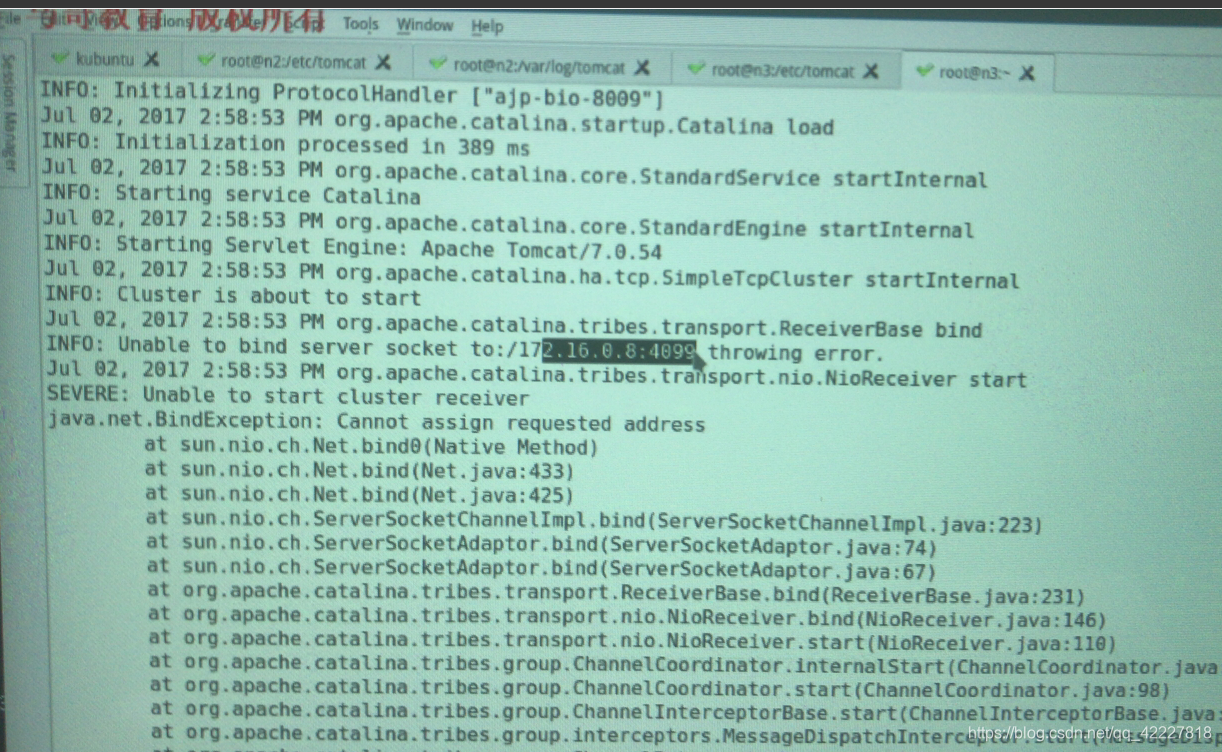

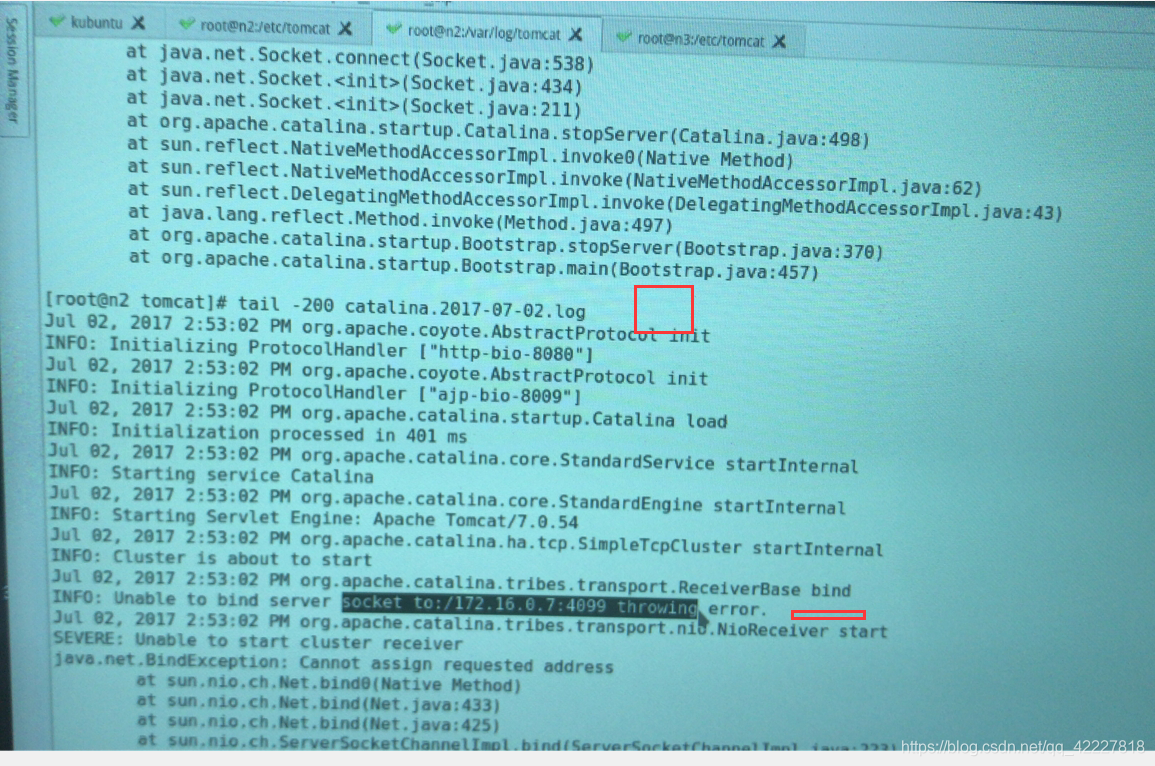

去尝试绑定172.16.0.7:4099的服务的时候失败

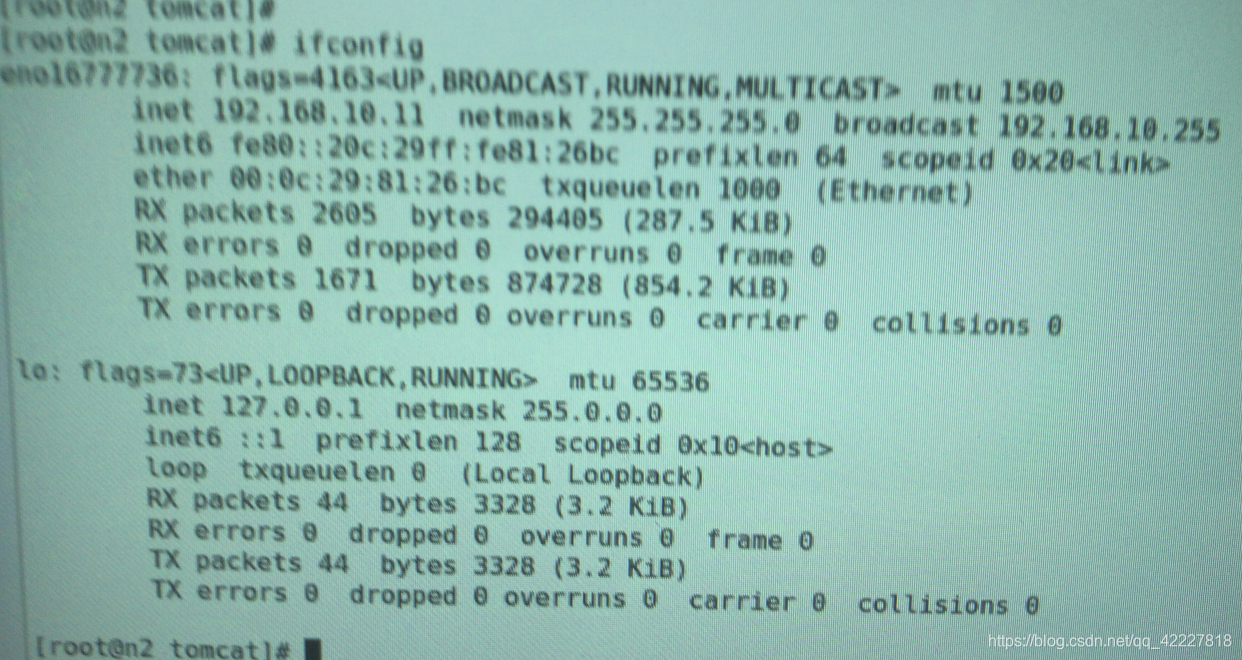

这个就是绑定地址的问题了，本地虽然是192.168.0.1，但是探测出来可能是172.16。0.7

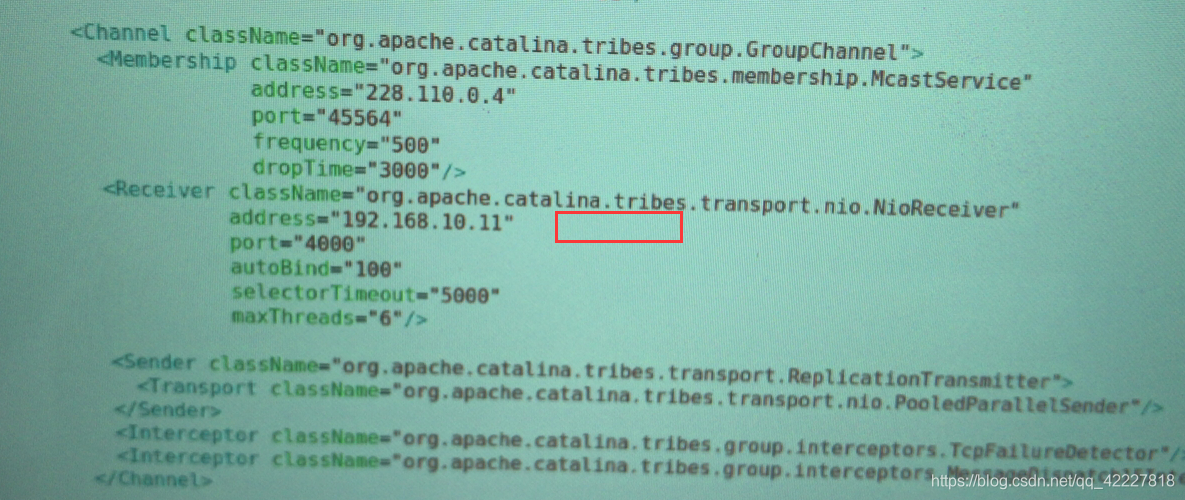

再去打开server.xml，找到address=auto改成自己的地址

继续监控日志

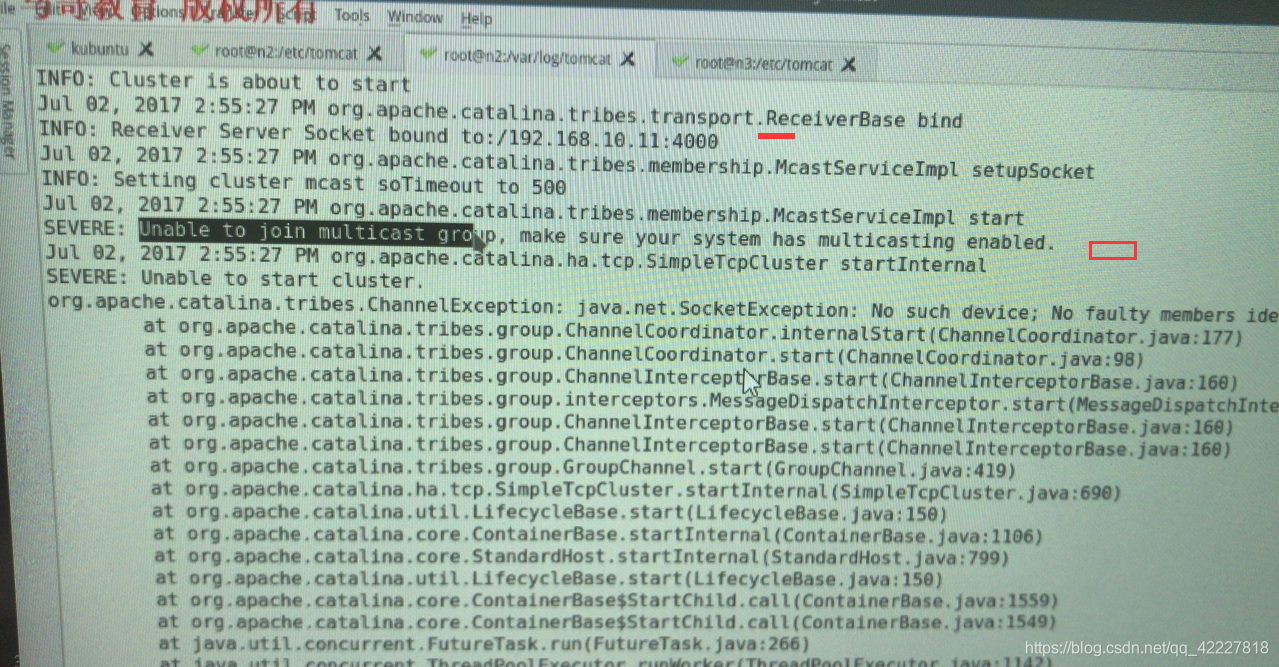

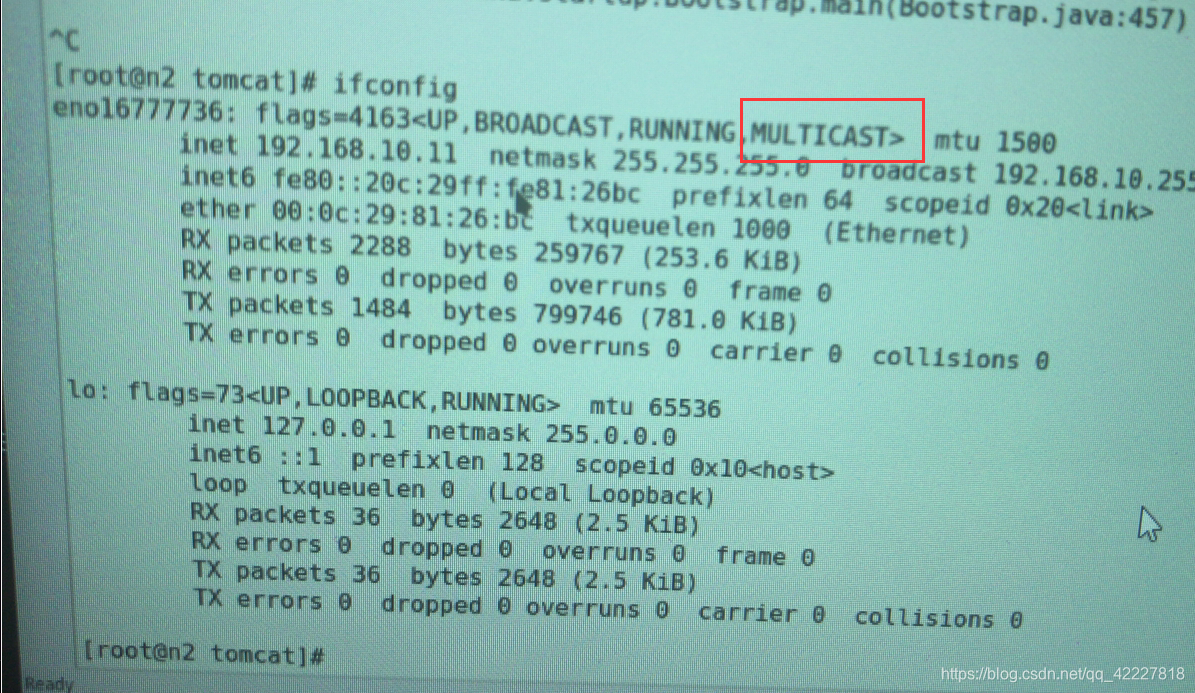

地址没问题，但是没有支持多播机制

其实支持多播，但是地址是临时配置的

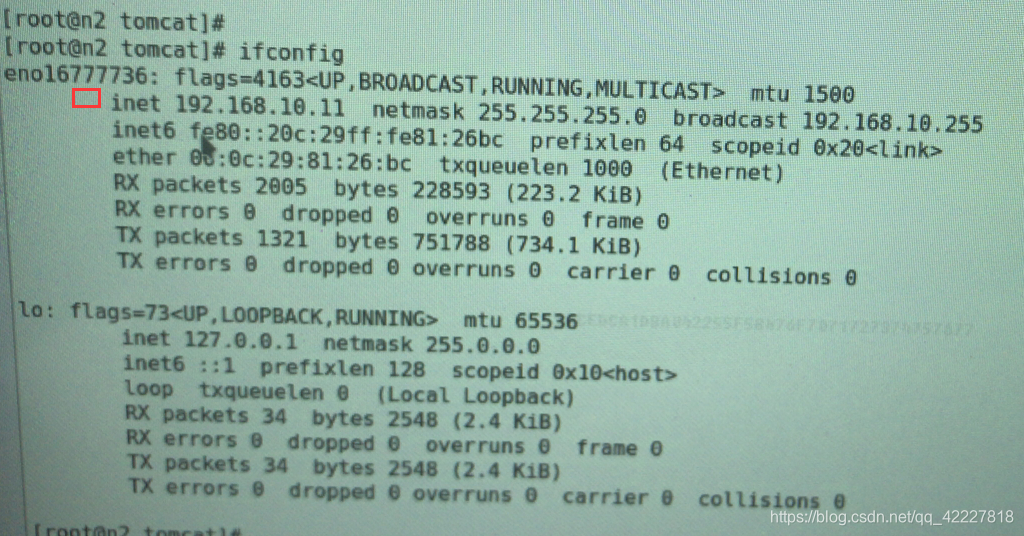

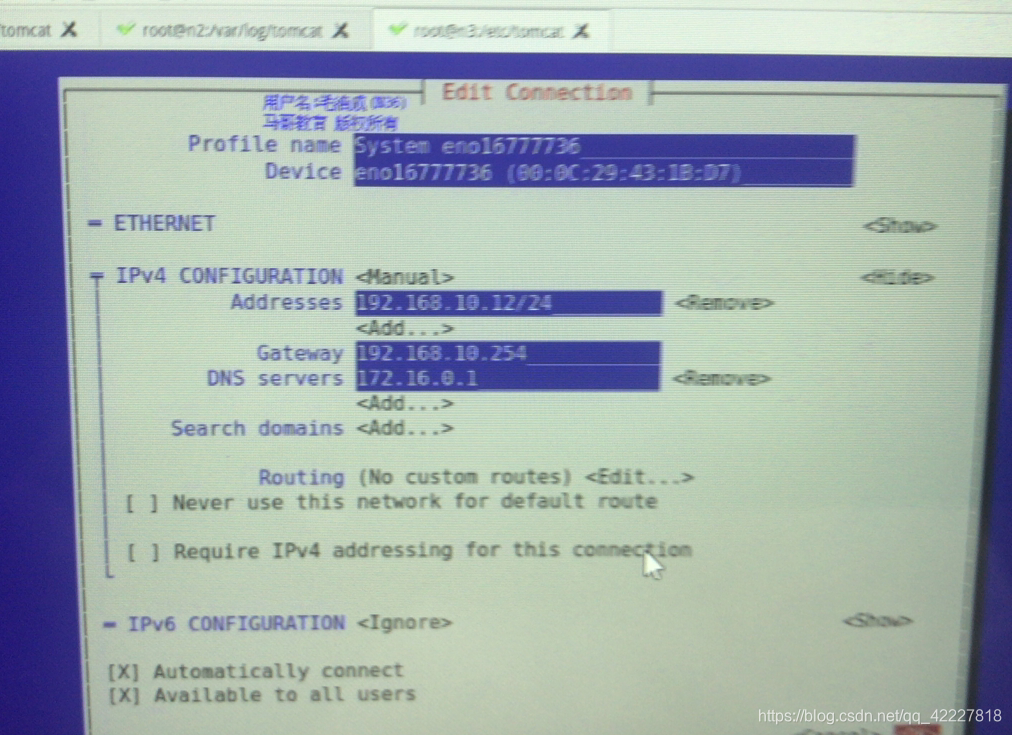

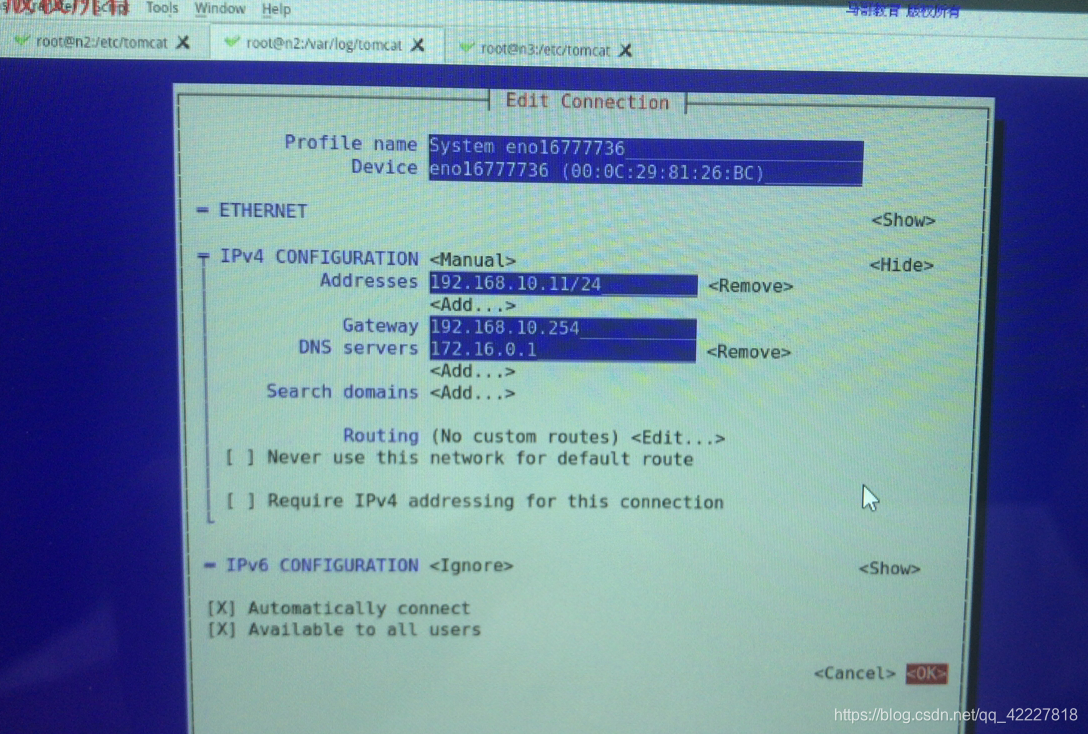

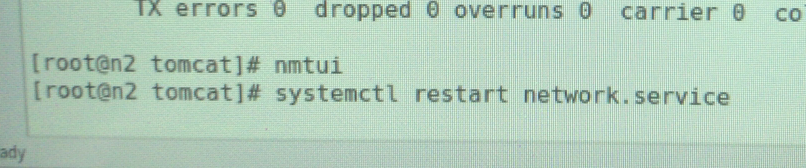

nmtui修改下，，手动把地址改成固定格式的配置


重启以后应该是固定地址了

继续监听日志

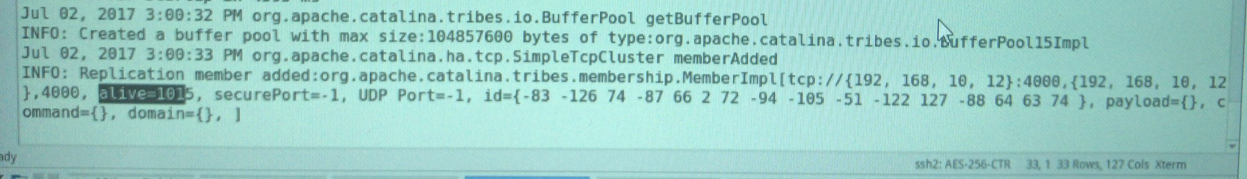

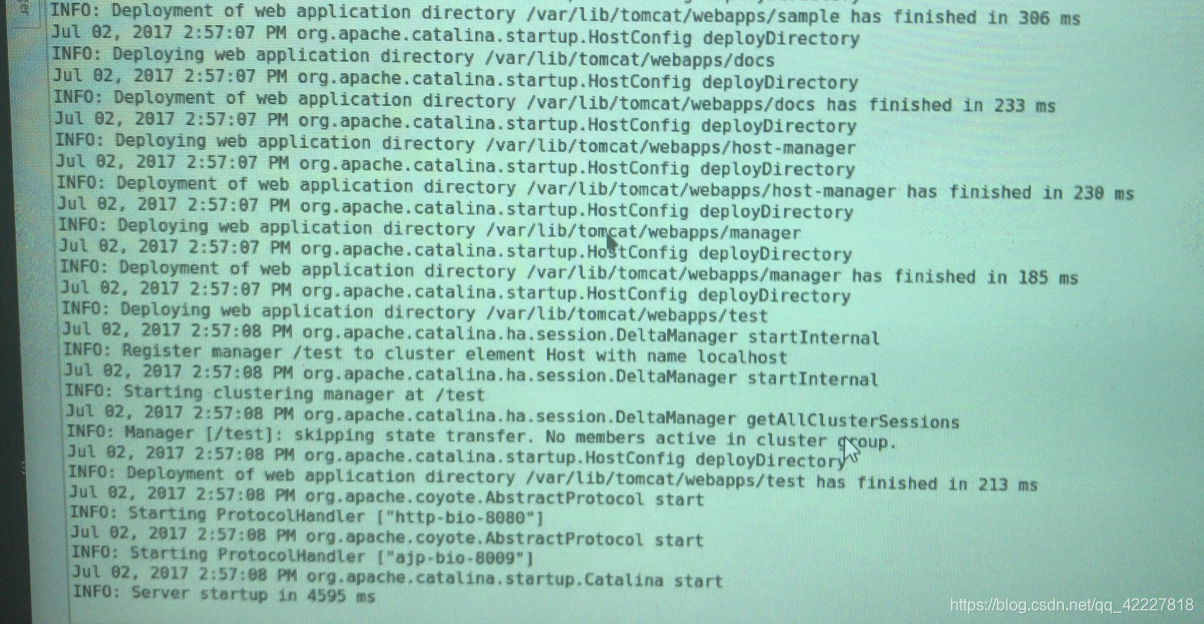

不报错，成功了，动态地址认为式不支持多播的

另外一个节点可以直接进行配置了

首先nmtui改地址

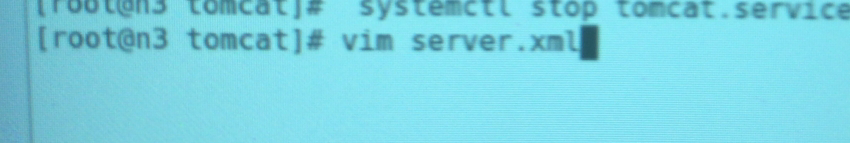

编辑配置文件

加上斜线，地址先不改，查看是否能识别

先监控一下日志

错误在前面

依然式绑定地址失败

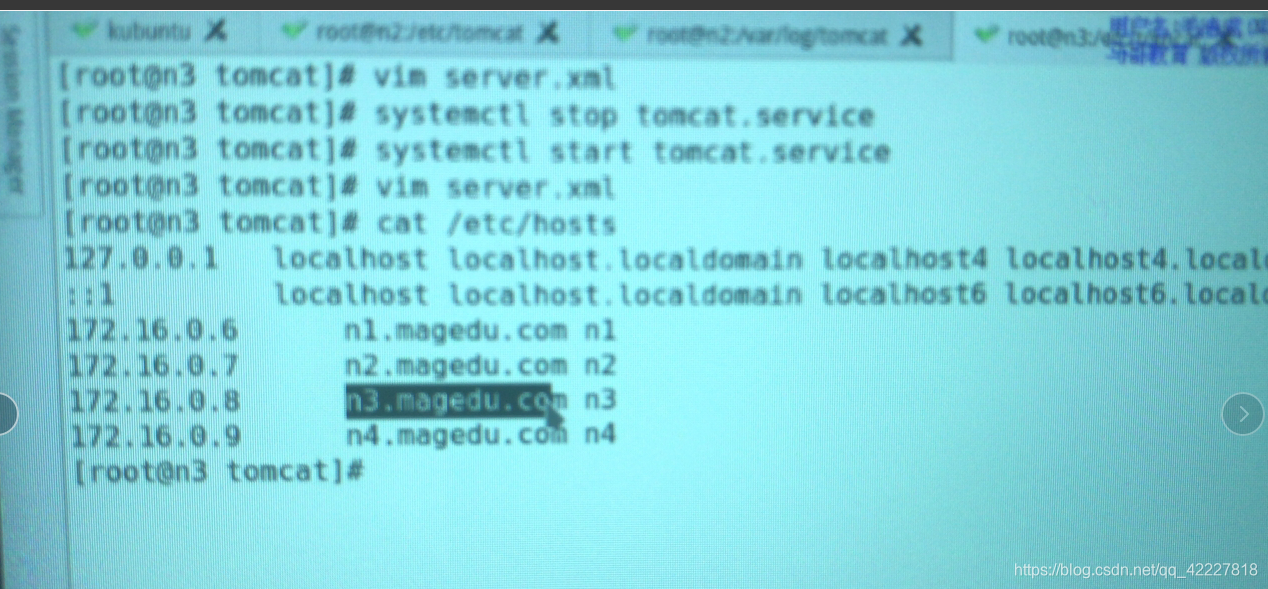

它的地址是由反解得到的，n3 是172。16。0.8

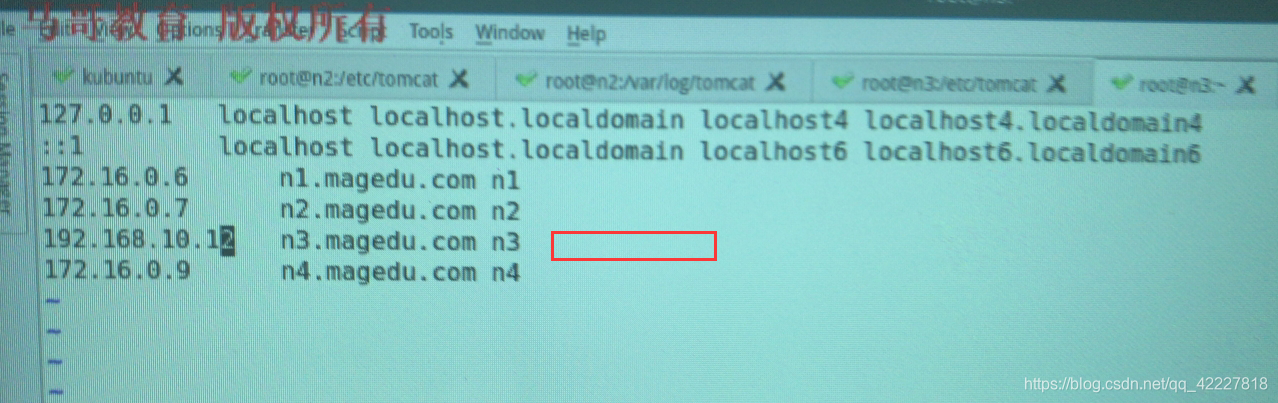

修改hosts文件试试

再去监听日志

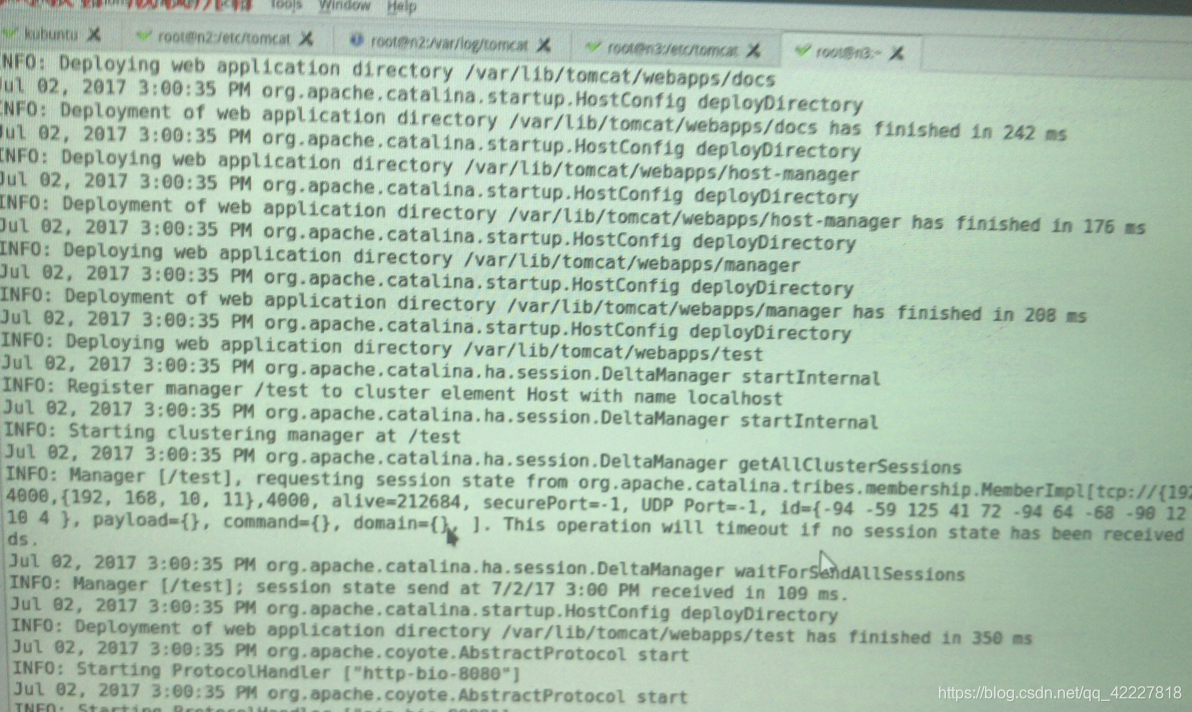

就没有问题了，auto可以不用更改，不过会尝试反解地址


已经完成找个集群了，
现在调度器依然式负载均衡调度

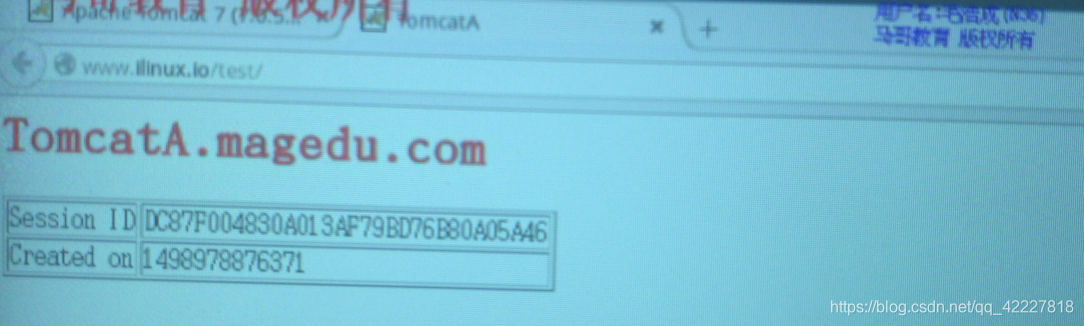

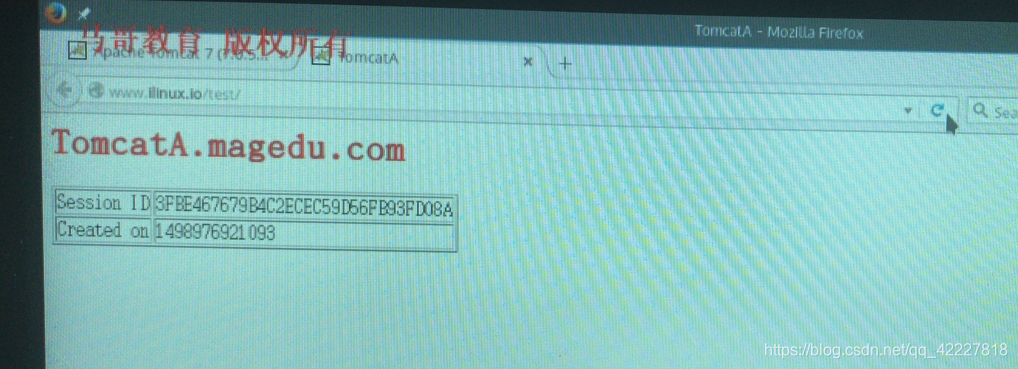

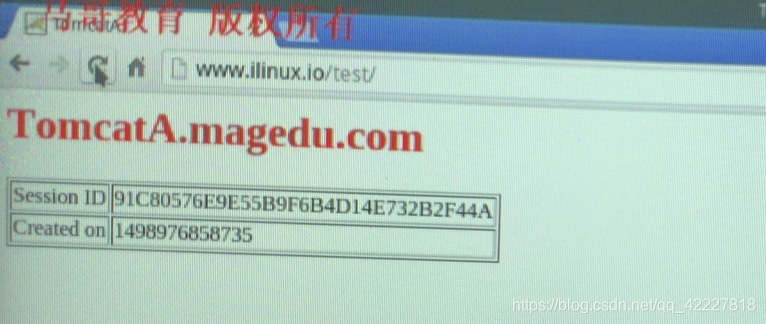

刷新一下session是否改变

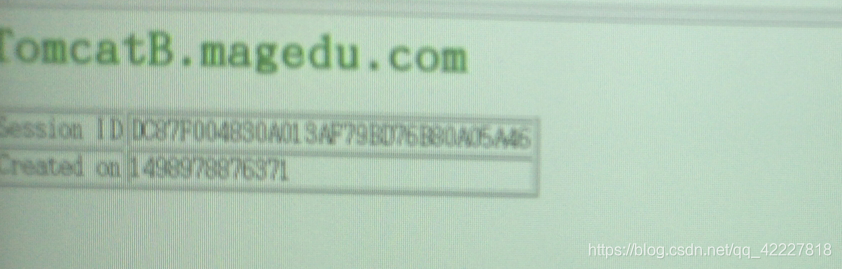

切换到tomcatB主机了，但是会话没变

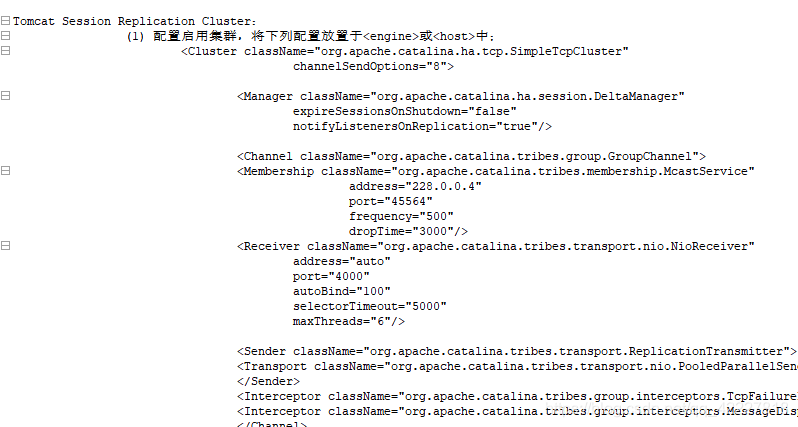

Tomcat Session Replication Cluster：
(1) 配置启用集群，将下列配置放置于或中；

			<Manager className="org.apache.catalina.ha.session.DeltaManager"
				expireSessionsOnShutdown="false"
				notifyListenersOnReplication="true"/>

			<Channel className="org.apache.catalina.tribes.group.GroupChannel">
			<Membership className="org.apache.catalina.tribes.membership.McastService"
					address="228.0.0.4"
					port="45564"
					frequency="500"
					dropTime="3000"/>
			<Receiver className="org.apache.catalina.tribes.transport.nio.NioReceiver"
				address="auto"
				port="4000"
				autoBind="100"
				selectorTimeout="5000"
				maxThreads="6"/>

			<Sender className="org.apache.catalina.tribes.transport.ReplicationTransmitter">
			<Transport className="org.apache.catalina.tribes.transport.nio.PooledParallelSender"/>
			</Sender>
			<Interceptor className="org.apache.catalina.tribes.group.interceptors.TcpFailureDetector"/>
			<Interceptor className="org.apache.catalina.tribes.group.interceptors.MessageDispatch15Interceptor"/>
			</Channel>

			<Valve className="org.apache.catalina.ha.tcp.ReplicationValve"
				filter=""/>
			<Valve className="org.apache.catalina.ha.session.JvmRouteBinderValve"/>

			<Deployer className="org.apache.catalina.ha.deploy.FarmWarDeployer"
				tempDir="/tmp/war-temp/"
				deployDir="/tmp/war-deploy/"
				watchDir="/tmp/war-listen/"
				watchEnabled="false"/>

			<ClusterListener className="org.apache.catalina.ha.session.JvmRouteSessionIDBinderListener"/>
			<ClusterListener className="org.apache.catalina.ha.session.ClusterSessionListener"/>
			</Cluster>

		确保Engine的jvmRoute属性配置正确。

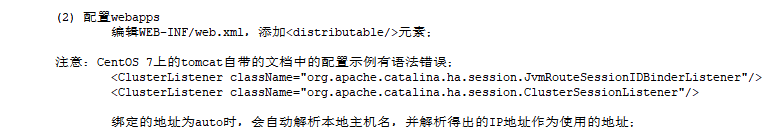

	(2) 配置webapps
		编辑WEB-INF/web.xml，添加<distributable/>元素；

注意：CentOS 7上的tomcat自带的文档中的配置示例有语法错误；
<ClusterListener className=“org.apache.catalina.ha.session.JvmRouteSessionIDBinderListener”/
<ClusterListener className=“org.apache.catalina.ha.session.ClusterSessionListener”/
绑定的地址为auto时，会自动解析本地主机名，并解析得出的IP地址作为使用的地址；

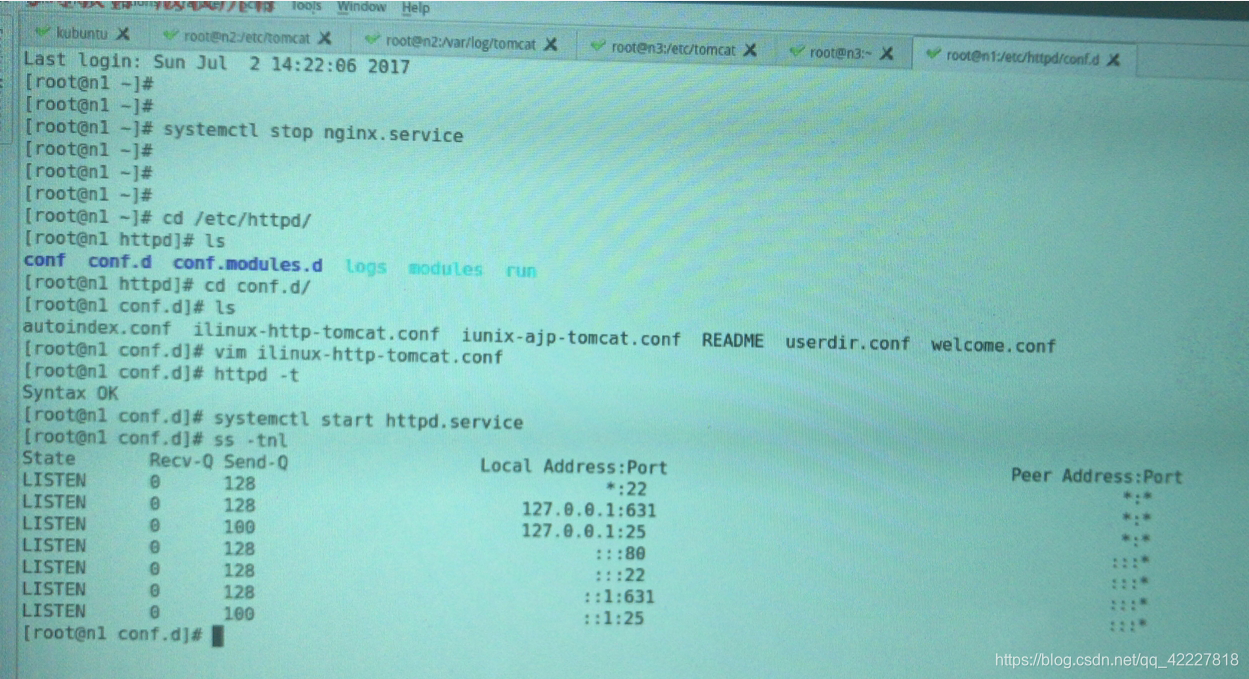

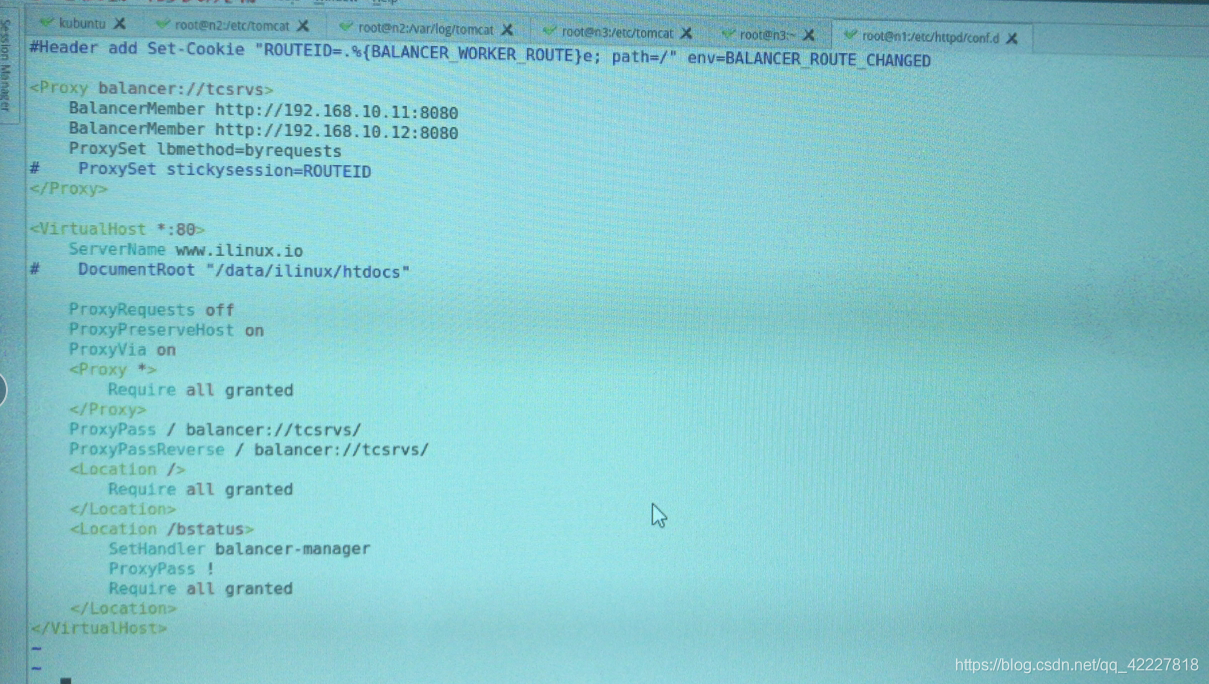

既然式负载均衡调度，很显然用哪种调度器，对用户来讲都每什么影响，刚才是用nginx调度，换成httpd调度，应该依然每什么问题，把之前的会话绑定注释掉

刷新一下session是否改变

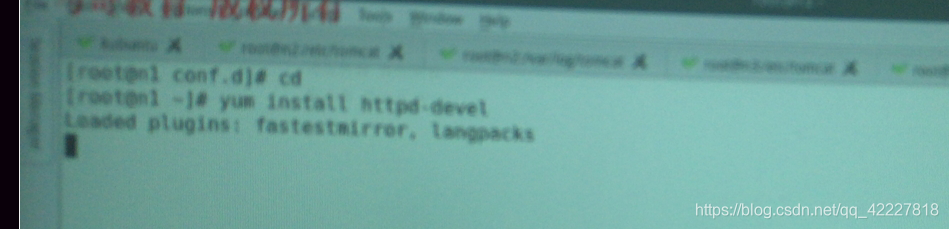

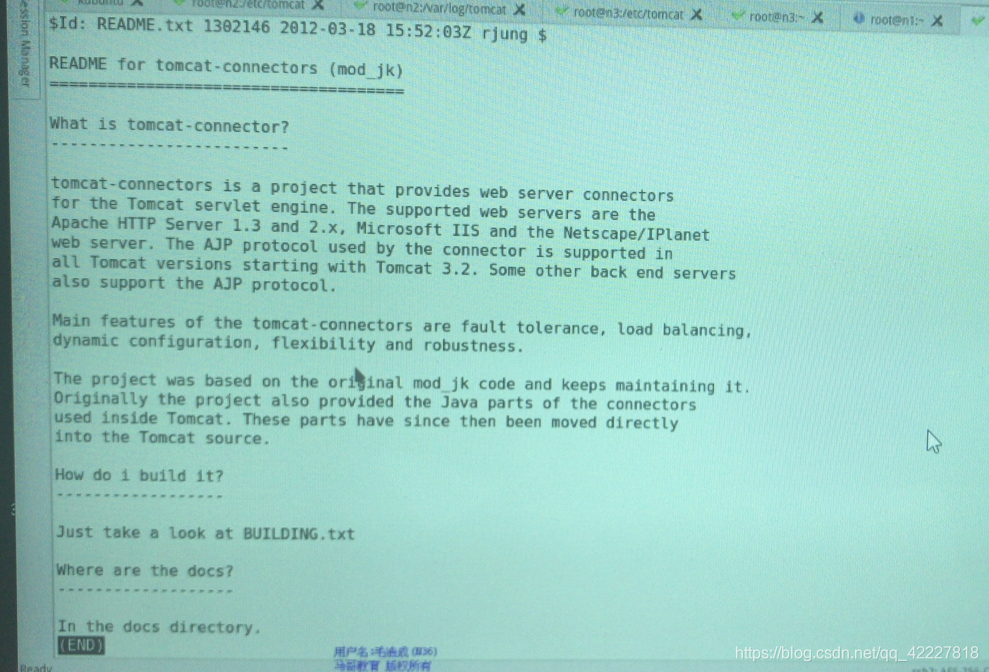

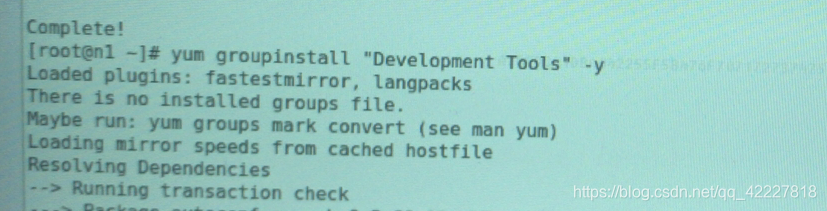

怎么去使用httpd的第三个模块，mod_jk，只是个示例，了解下即可，要想使用httpd第三方模块，一般只能使用编译安装光有devel包还不够可能还需要gcc，才能安装第三方模块

告诉你如何安装

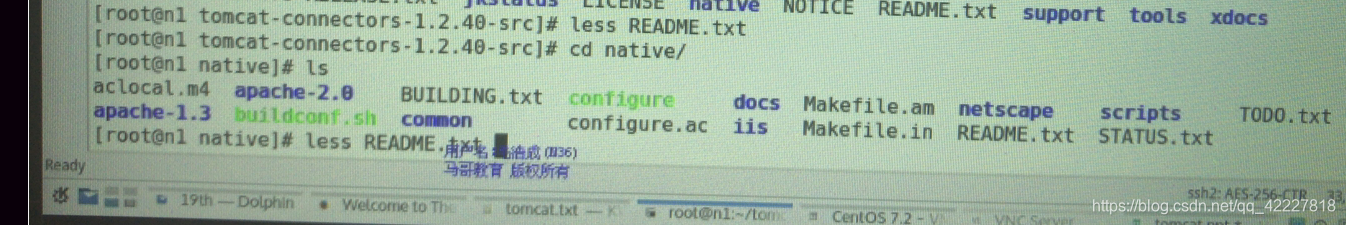

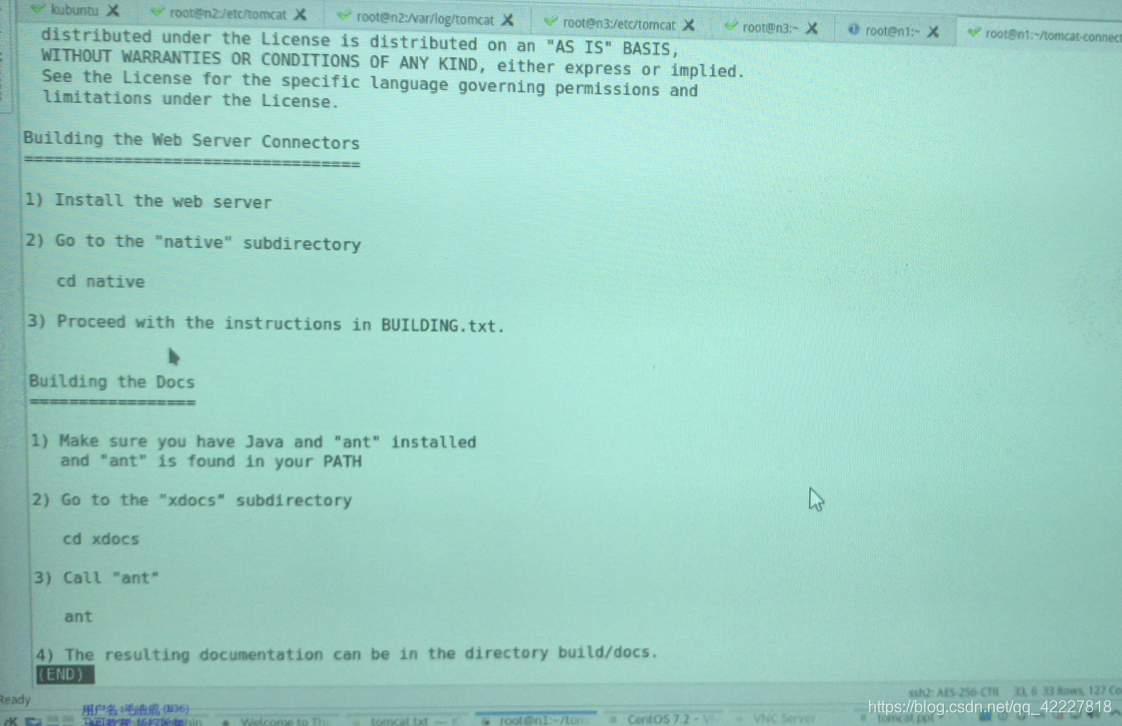

native下是mod_jk的源码

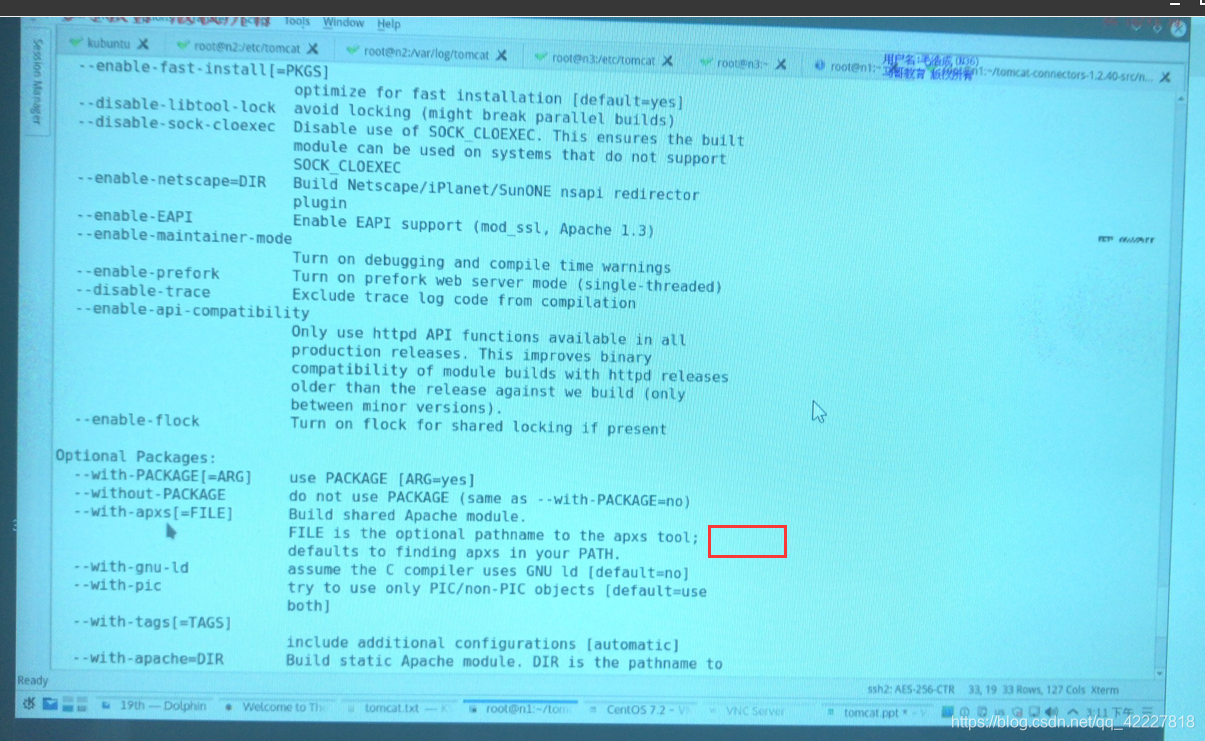

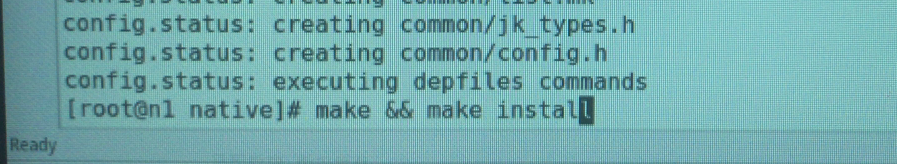

。/configure --help查看第三方模块如何安装

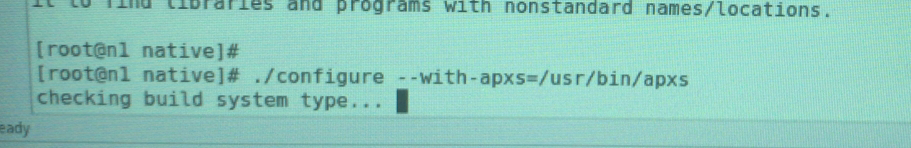

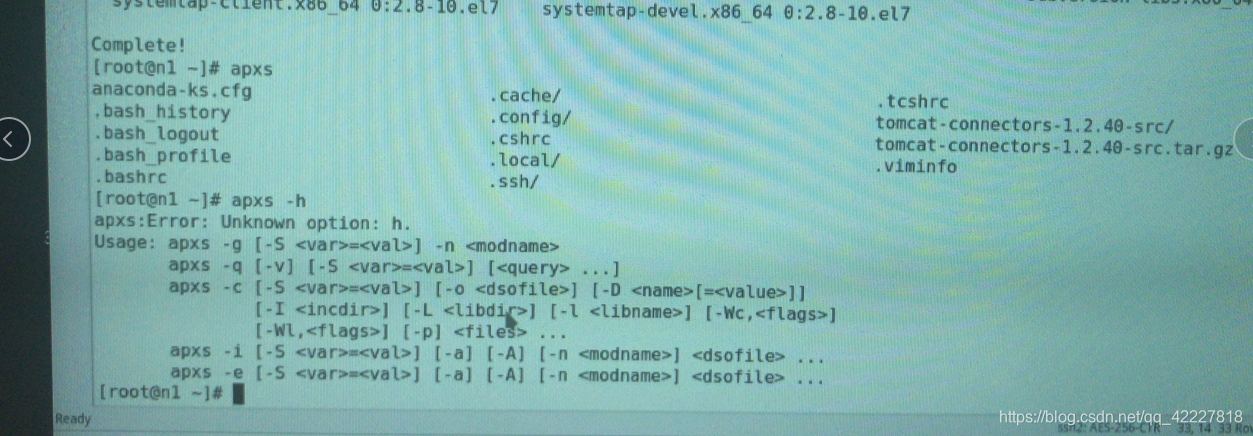

指明httpd 的apxs文件在哪里即可
这个程序就为了安装第三方模块所用到的一个对接接口，是把第三方模块进来，编译成为httpd的模块的

所以编译时只要–with-apxs这个文件路径在哪里即可，其他的选项要不要做看你的需要

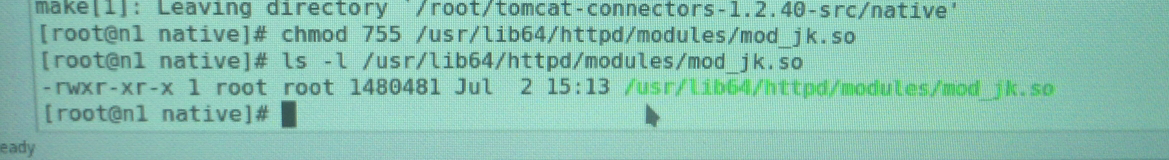

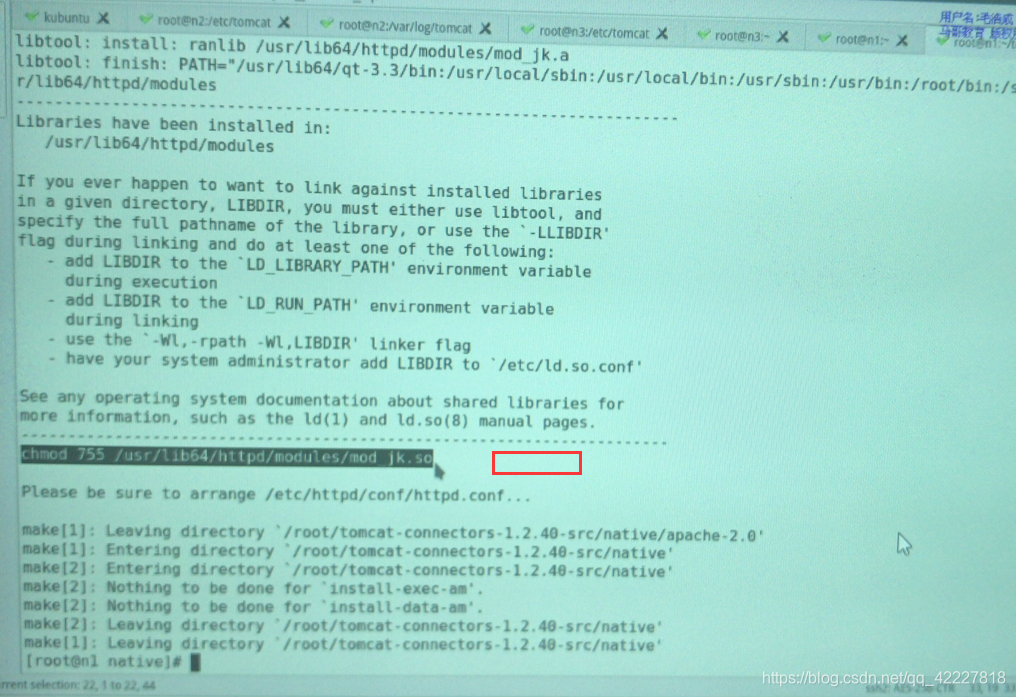

手动把这个修改权限


有了这个模块可以配置mod_jk来方向代理用户请求
这个模块是不会自动被装进来的

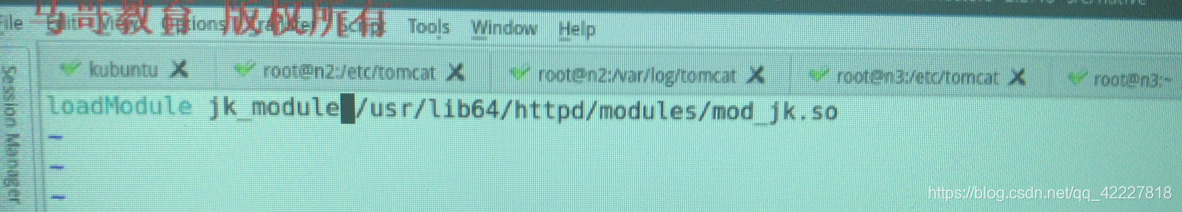

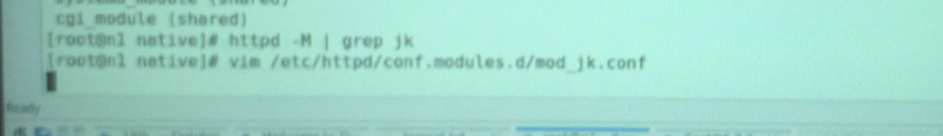

使用loadmodule加载模块，模块名很诡异

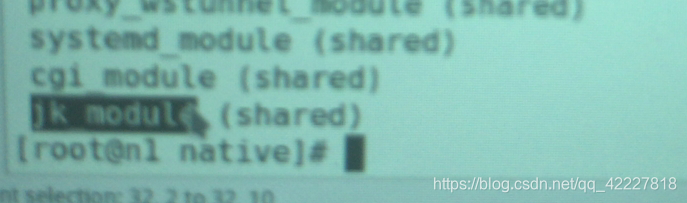

现在就能装载使用了

如果要基于mod_jk来实现ajp协议反代的话，看下官方文档
、
这就是如何去编译安装httpd第三方模块
将来如何把tomcat 配置成replication cluster，但是这种方式不是很有用

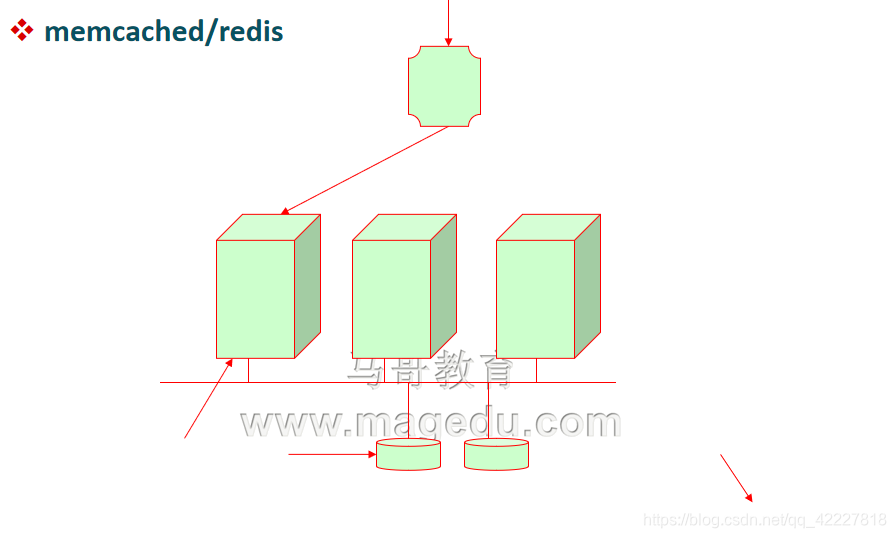

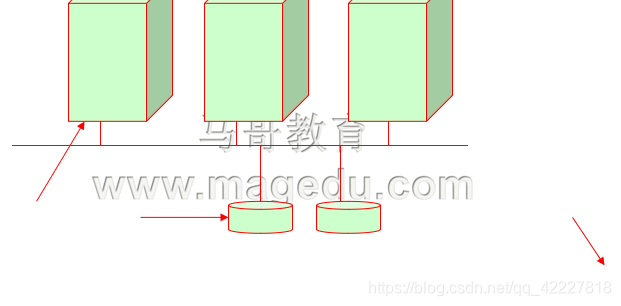

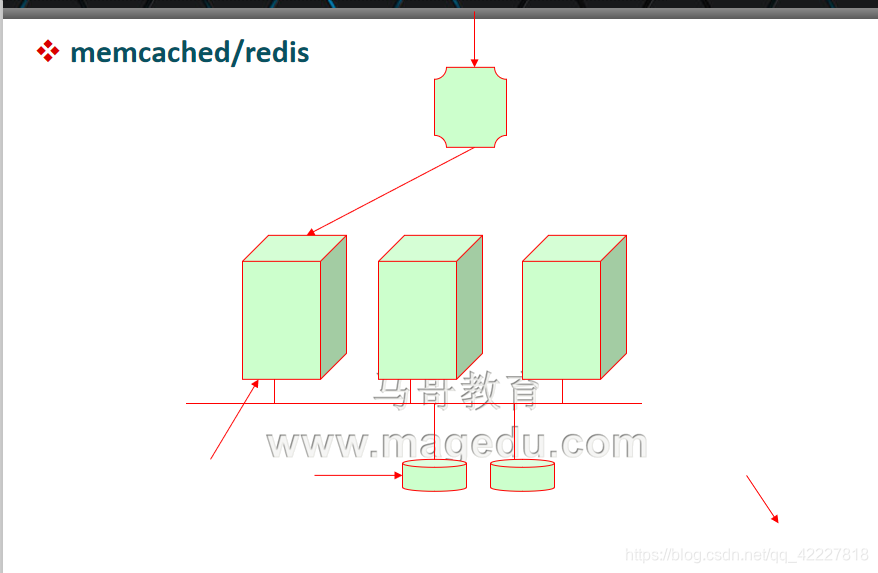

下面配置成web存储，把所有的tomcatsession都存储在存储服务器上，memcached没有冗余能力
tomcat有第三方模块可以解决这个问题（第三类类库的类）
