博客介绍了管脚功能选择及电平输出设置相关内容。包括管脚功能选择时需注意的参数，如【PIN_NAME】管脚名、【FUNC】管脚功能，还给出了将相应管脚设为输出模式并输出对应电平的方法及参数，同时提醒不要混淆相关参数。

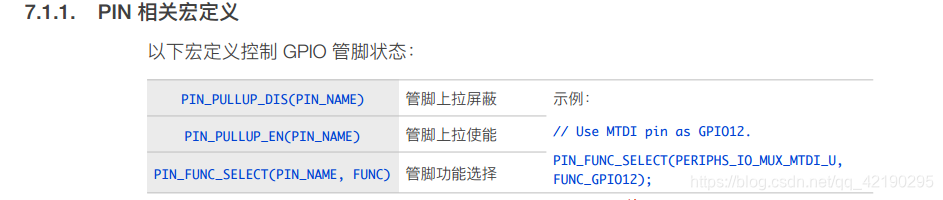

（1）管脚功能选择(注意：参数1【PIN_NAME】管脚名、参数2【FUNC】管脚功能)
Eg: PIN_FUNC_SELECT(PERIPHS_IO_MUX_GPIO4_U,FUNC_GPIO4); // GPIO4设为IO口

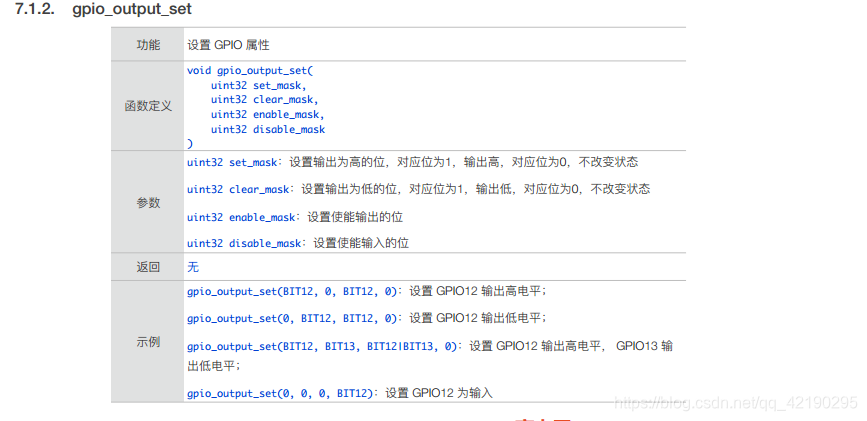

（2）将相应管脚设为输出模式，并输出对应电平(参数1【gpio_no】、参数2：输出电平)
Eg: GPIO_OUTPUT_SET(GPIO_ID_PIN(4),1); // IO4 = 1(高电平)
_____________________________________________________________________________________________________
// 注意：【PIN_NAME】、【FUNC】、【gpio_no】不要混淆
//…………………………………………………………………………………………………
//【PIN_NAME】 管脚名称 "PERIPHS_IO_MUX_" + "管脚名"
//·【FUNC】 管脚功能 功能序号 - 1
//·【gpio_no】 IO端口序号 GPIO_ID_PIN(IO端口序号)
//…………………………………………………………………………………………………
_____________________________________________________________________________________________________

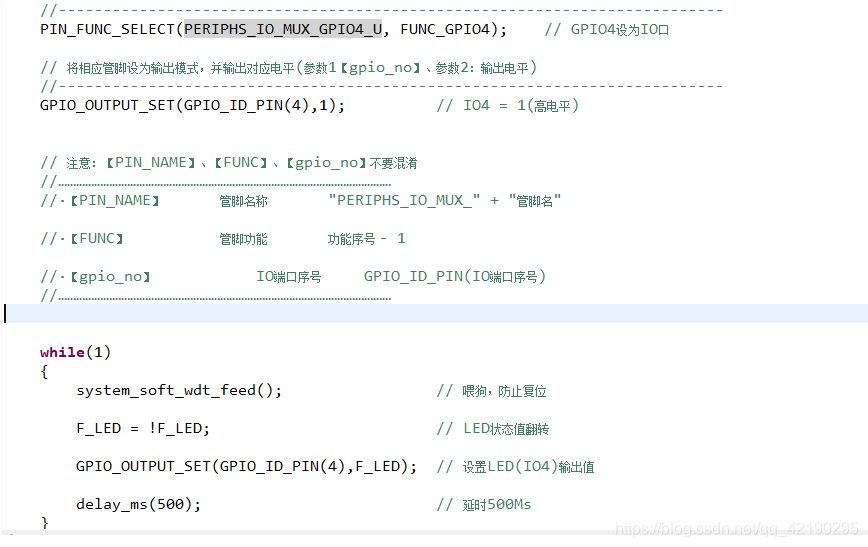

代码示例：
效果展示：
