上一章讲完但是还是没有让小车动起来，这章我们就可以让小车动起来
在这里插入图片描述驱动模块

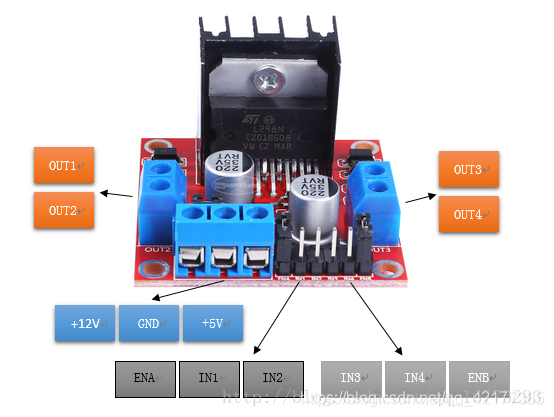

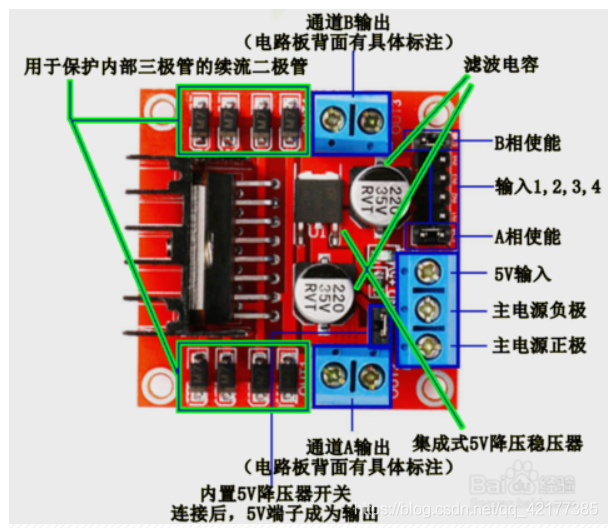

驱动模块我们选用的是L298N模块
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
ENA,ENB:是用来控制小车速度的，这个目前阶段不用管，亲测电压为4.8V。
EN1-4,是控制电机正反转的
OUT1-4每个连接同侧一根电机线

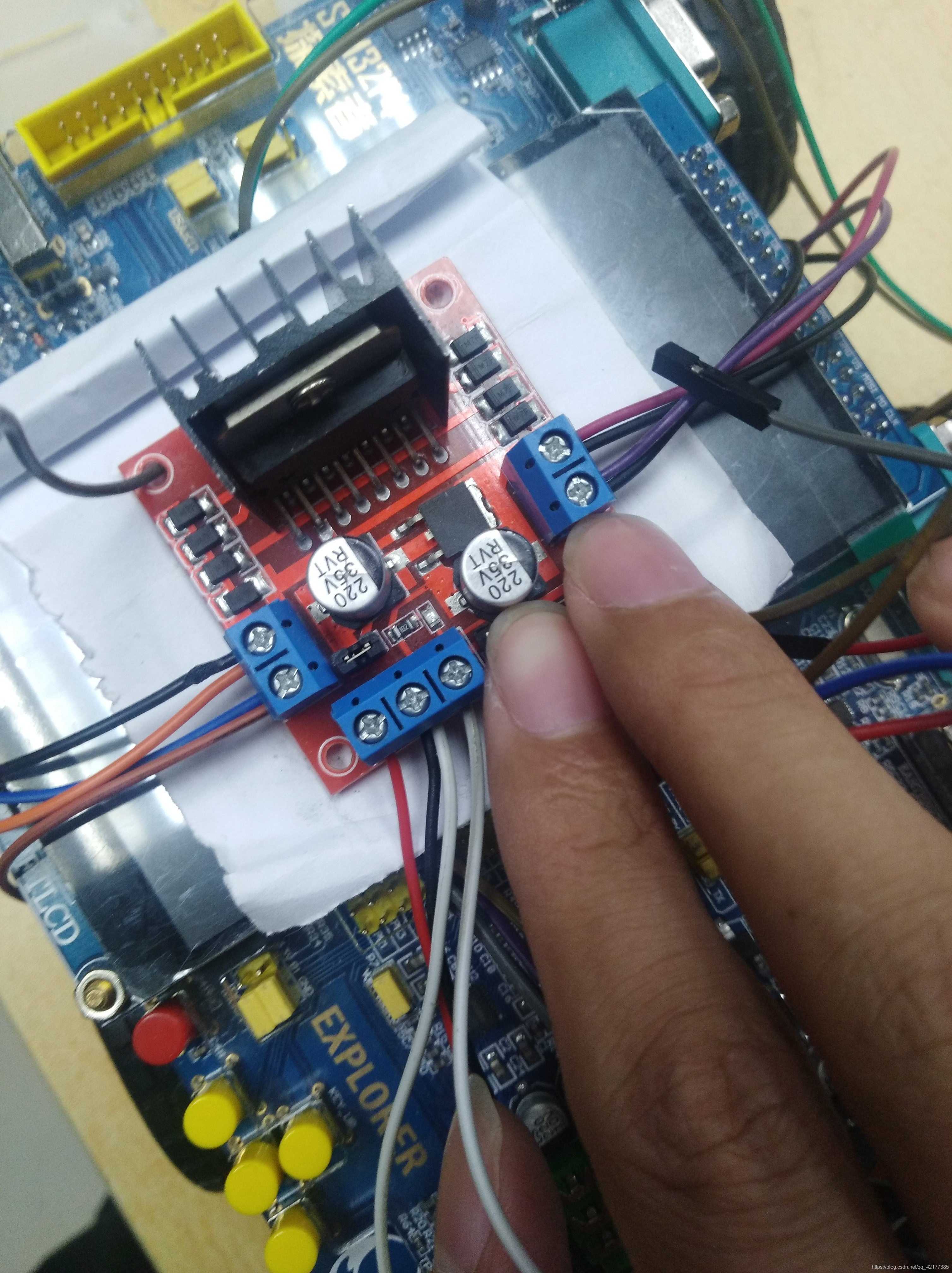

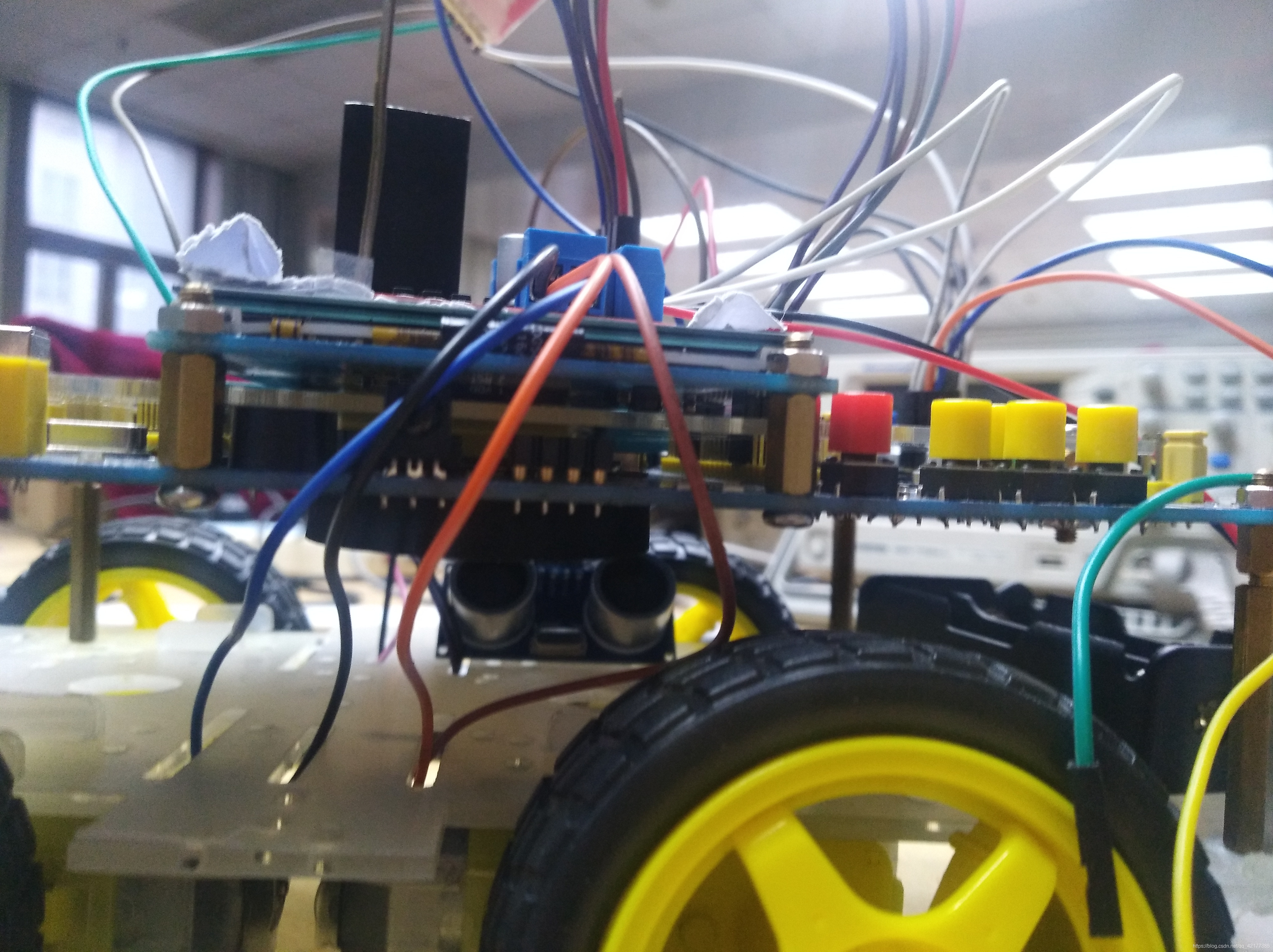

在这里插入图片描述接好的俯视图
在这里插入图片描述+12v接电池座红线。
GND一端接电池座黑线，一端接开发板GND。
+5V接开发板5V电压
EN1-2接PB0,PB1。
EN3-4接PB2,PB3。
好了连接完毕了，让我们开始写代码开始跑吧。


int main(void)
{

	delay_init(168);		  //初始化延时函数
	LED_
