蓝牙模块相互通信:
工具:两个USB转TTL、两个蓝牙模块
在网上随便买的蓝牙模块到手发现型号是JDY-09
其实蓝牙模块的使用完全可以当做串口使用,因为刚开始不太清楚以为蓝牙模块的命令是通用的刚开始用的HC-05蓝牙的命令手册
后来发现设置主机从机模式时设置不成功,才怀疑命令不一样,问卖家要了手册
手册里写的很明白
于是就将28脚连接3.3V,再次发送命令AT+ROLE发现返回还是0 0是从机模式。后来联系卖家才知道设置主机模式是AT+ROLE1,而HC-05的设置方法是AT+ROLE=1 也是醉了
现在知道怎么设置主机从机就可以进行通信了,因为蓝牙模块出厂默认波特率是9600且为从机模式
使用USB转TTL连接蓝牙模块
VCC -- VCC
GND -- GND
RXD -- TXD
TXD -- RXD

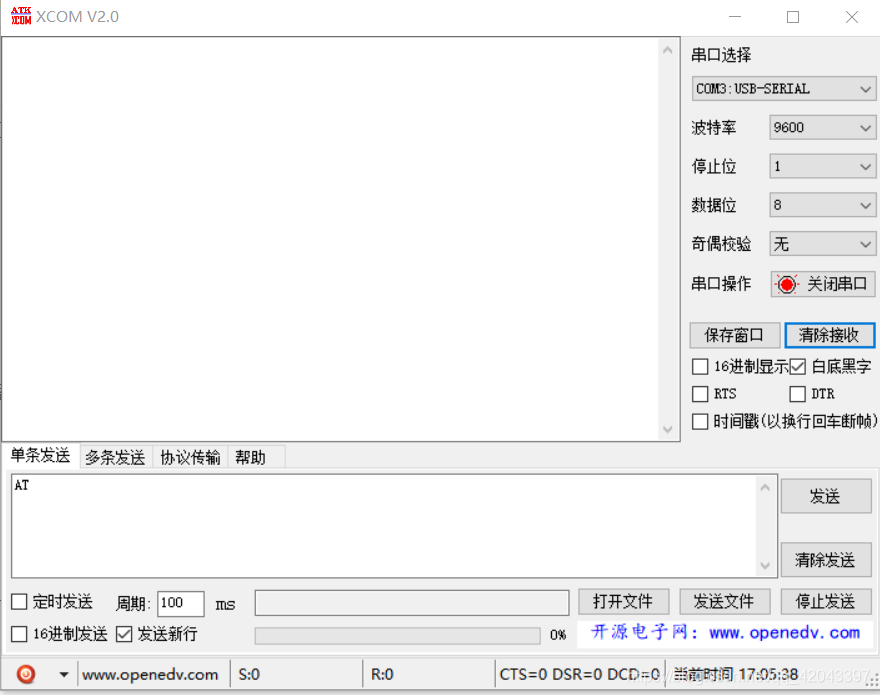

两个USB转TTL 和蓝牙模块都这么连接 需要注意的是
波特率:9600
停止位:1
数据为:8
勾选发送新行、非十六进制发送
连接好后可以发送AT 命令观察返回值是是不是OK 是的话就可以设置主机模式了 命令为 AT+ROLE1

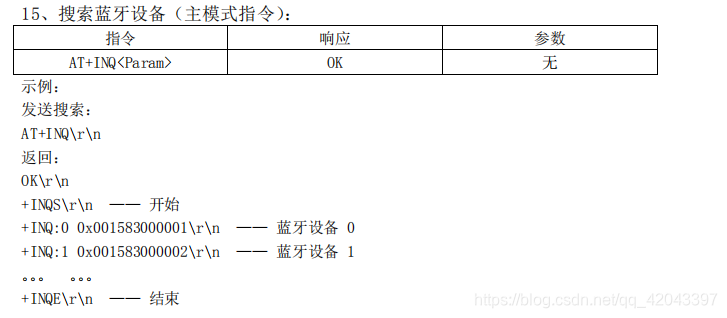

如果两个蓝牙模块都连接USB转TTL的话可以两个都打开 在刚刚设置的好的主机蓝牙 输入AT+INQ 这是搜素蓝牙设备
搜索成功会返回从机蓝牙的MAC地址

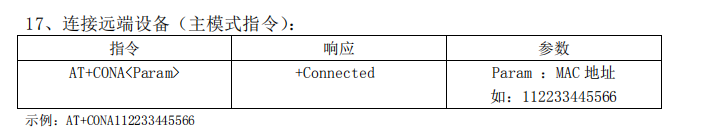

如若想配对就发送AT+CONA MAC地址
这是配对 配对成功后两个蓝牙即可通信 主机发送什么 从机就会收到什么

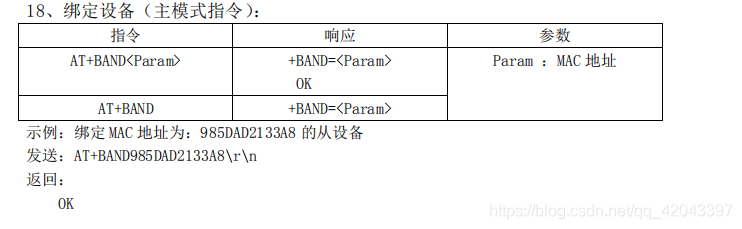

但这样的话蓝牙断电后需要每次都要进行配对 如若不想的话 就直接绑定从机设备
下次上电的时候就可自动连接了

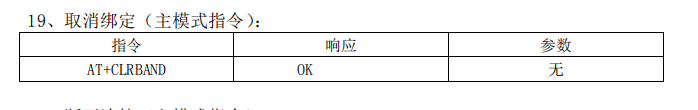

如果解绑就
这是使用串口助手使蓝牙进行通信 如果想用单片机进行两个蓝牙通信,可以完全把蓝牙模块当成串口使用 以下为STM32为例
这里使用串口3
#include "delay.h"
#include "usart3.h"
#include "stdarg.h"
#include "stdio.h"
#include "string.h"
#include "timer.h"
u8 USART3_RX_BUF[USART3_MAX_RECV_LEN];
u8 USART3_TX_BUF[USART3_MAX_SEND_LEN];
vu16 USART3_RX_STA=0;
void USART3_IRQHandler(void)
{
u8 res;
if(USART_GetITStatus(USART3, USART_IT_RXNE) != RESET)
{
res =USART_ReceiveData(USART3);
if((USART3_RX_STA&(1<<15))==0)
{
if(USART3_RX_STA<USART3_MAX_RECV_LEN)
{
TIM_SetCounter(TIM2,0);
if(USART3_RX_STA==0)
{
TIM_Cmd(TIM2,ENABLE);
}
USART3_RX_BUF[USART3_RX_STA++]=res;
}else
{
USART3_RX_STA|=1<<15;
}
}
}
}
void usart3_init(u32 bound)
{
NVIC_InitTypeDef NVIC_InitStructure;
GPIO_InitTypeDef GPIO_InitStructure;
USART_InitTypeDef USART_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3,ENABLE);
USART_DeInit(USART3);
//USART3_TX PB10
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_Init(GPIOB, &GPIO_InitStructure);
//USART3_RX PB11
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
GPIO_Init(GPIOB, &GPIO_InitStructure);
USART_InitStructure.USART_BaudRate = bound;
USART_InitStructure.USART_WordLength = USART_WordLength_8b;
USART_InitStructure.USART_StopBits = USART_StopBits_1;
USART_InitStructure.USART_Parity = USART_Parity_No;
USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
USART_Init(USART3, &USART_InitStructure);
USART_Cmd(USART3, ENABLE);
USART_ITConfig(USART3, USART_IT_RXNE, ENABLE);
NVIC_InitStructure.NVIC_IRQChannel = USART3_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=2 ;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure);
TIM2_Int_Init(99,7199);
USART3_RX_STA=0;
TIM_Cmd(TIM2,DISABLE);
}
void u3_printf(char* fmt,...)
{
u16 i,j;
va_list ap;
va_start(ap,fmt);
vsprintf((char*)USART3_TX_BUF,fmt,ap);
va_end(ap);
i=strlen((const char*)USART3_TX_BUF);
for(j=0;j<i;j++)
{
while(USART_GetFlagStatus(USART3,USART_FLAG_TC)==RESET);
USART_SendData(USART3,USART3_TX_BUF[j]);
}
}
上面有用到TIM2
#include "timer.h"
#include "led.h"
extern vu16 USART3_RX_STA;
void TIM2_IRQHandler(void)
{
if (TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET)
{
USART3_RX_STA|=1<<15;
TIM_ClearITPendingBit(TIM2, TIM_IT_Update );
TIM_Cmd(TIM2, DISABLE);
}
}
void TIM2_Int_Init(u16 arr,u16 psc)
{
NVIC_InitTypeDef NVIC_InitStructure;
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
TIM_TimeBaseStructure.TIM_Period = arr;
TIM_TimeBaseStructure.TIM_Prescaler =psc;
TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);
TIM_ITConfig(TIM2,TIM_IT_Update,ENABLE );
TIM_Cmd(TIM2,ENABLE);
NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0 ;
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2;
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
NVIC_Init(&NVIC_InitStructure);
}
主机模式就可以发送数据 u3_printf 函数就可以直接当做printf函数使用,从机模式的蓝牙就可以接收数据了 接收的数据在USART_RX_BUF里 可以参考学习正点原子(HC-05)的的例程
