Linux——ISCSI文件系统（磁盘共享）

最新推荐文章于 2024-03-16 21:02:16 发布
原创 最新推荐文章于 2024-03-16 21:02:16 发布 · 1.3k 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#ISCSI文件系统（磁盘共享） #磁盘共享

本文深入探讨iSCSI技术，介绍其原理、配置及应用。涵盖了iSCSI的定义、工作流程，如何在服务端配置共享磁盘，以及客户端如何连接使用。同时，文章还讲解了共享设备的扩展、永久挂载和删除方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、ISCSI简介

  1. 认识iSCSI：
  • ISCSI（Internet Small Computer System Interface，Internet 小型计算机系统接口)是一种由IBM公司研究开发的IP SAN技术，该技术是将现有SCSI接口与以太网络(Ethernet)技术结合，基于 TCP/IP的协议连接iSCSI服务端（Target）和客户端(Initiator)，使得封装后的SCSI数据包可以在通用互联网传输，最终实现iSCSI服务端映射为一个存储空间（磁盘）提供给已连接认证后的客户端。
  • SCSI（Small Computer System Interface）是一种I/O技术，规范了一种并行的I/O总线和相关的协议，SCSI的数据传输是以块的方式进行的。
    　　 SCSI总线通过SCSI控制器来和硬盘之类的设备进行通信, SCSI控制器称为Target，访问的客户端应用称为Initiator。窄SCSI总线最多允许8个、宽SCSI总线最多允许16个不同的SCSI设备和它进行连接，每个SCSI设备都必须有自己唯一的SCSI ID（设备的地址）
  1. iSCSI实现

（1）iSCSI Target
　　即 iSCSI 目标，它是 iSCSI 网络的服务器组件，通常是一个存储设备，用于包含所需的数据并回应来自 iSCSI 启动器的请求。
（2）iSCSI Initiator
　　 iSCSI 启动器，从本质上说，iSCSI 启动器是一个客户端设备，用于将请求连接并启动到服务器（iSCSI 目标）。

  1. 工作过程

（1）Initiator发出请求后，会在本地的操作系统会生成了相应的SCSI命令和数据I/O请求，然后这些命令和请求被封装加密成IP信息包，通过以太网（TCP/IP）传输到Targer。
（2）当Targer接收到信息包时，将进行解密和解析，将SCSI命令和I/O请求分开。SCSI命令被发送到SCSI控制器，再传送到SCSI存储设备。
（3） 设备执行SCSI命令后的响应，经过Target封装成iSCSI响应PDU，再通过已连接的TCP/IP网络传送给Initiator。
（4） Initiator会从iSCSI响应PDU里解析出SCSI响应并传送给操作系统，操作系统再响应给应用程序。

二、配置磁盘共享

  • 服务端

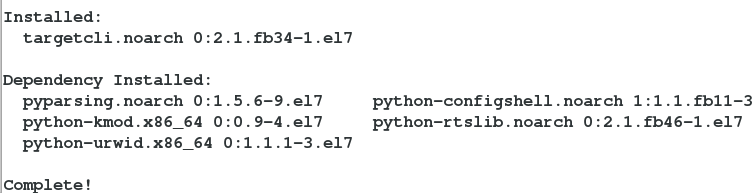

  1. 安装共享策略编辑器
    在这里插入图片描述
    在这里插入图片描述
  2. 建立共享磁盘

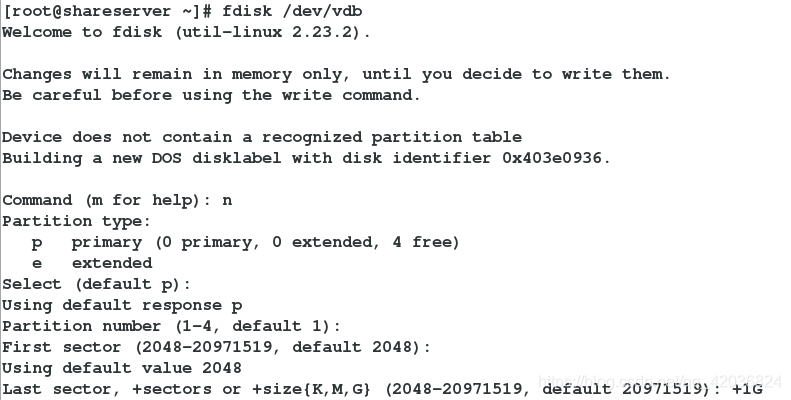

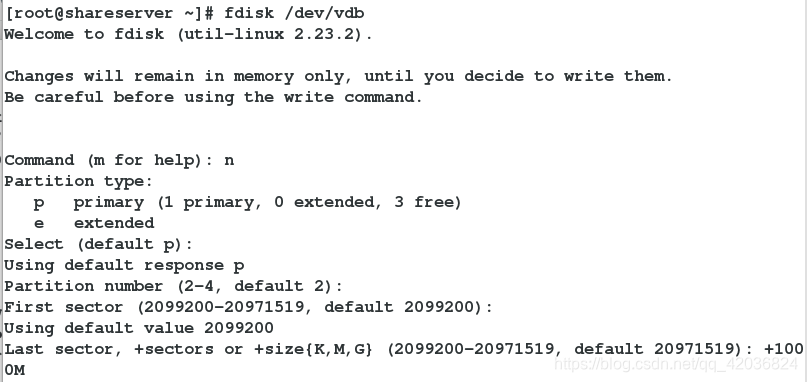

  • 划分一块磁盘分区
    在这里插入图片描述

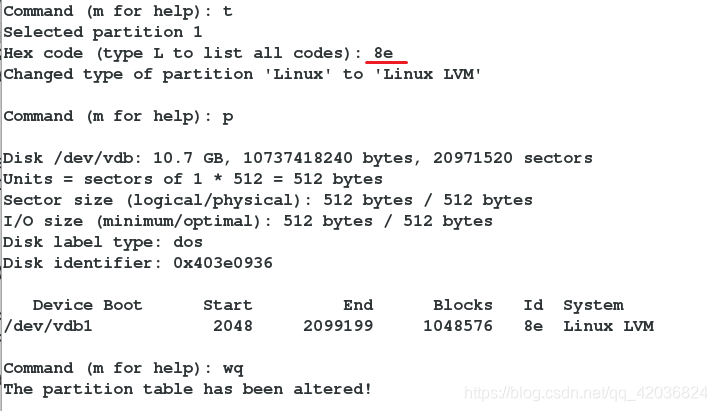

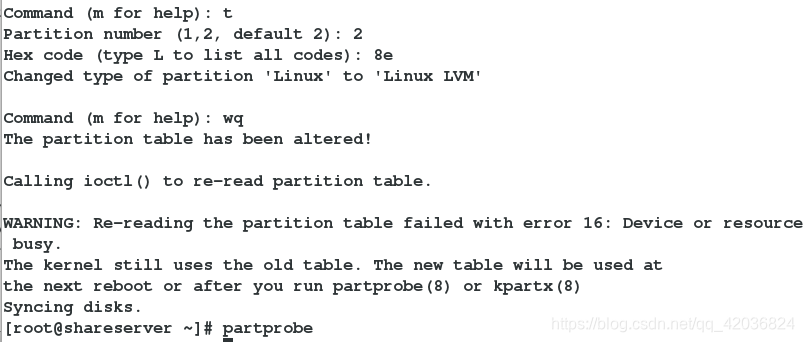

    修改标签为8e（lvm）
    在这里插入图片描述

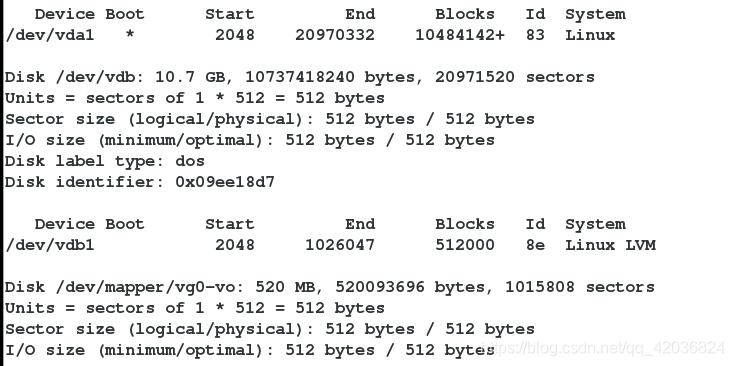

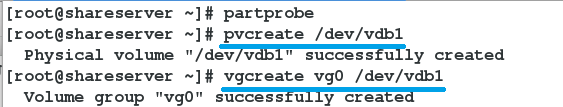

  • 同步分区表，并创建物理卷，物理卷组
    在这里插入图片描述

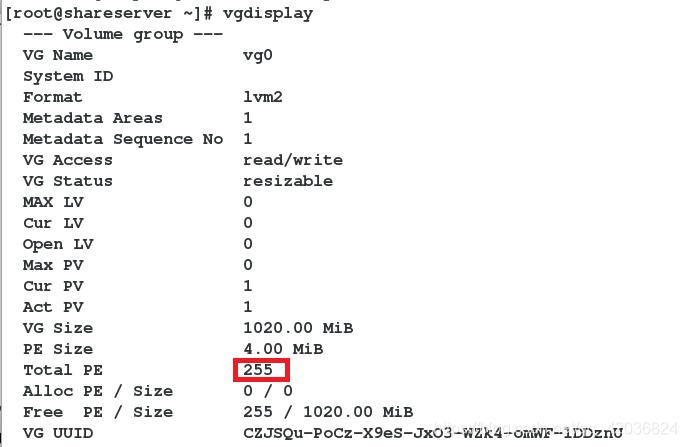

  • vgdisplay 可以查看pe的大小，创建逻辑卷是时把所有pe给它
    在这里插入图片描述
    在这里插入图片描述

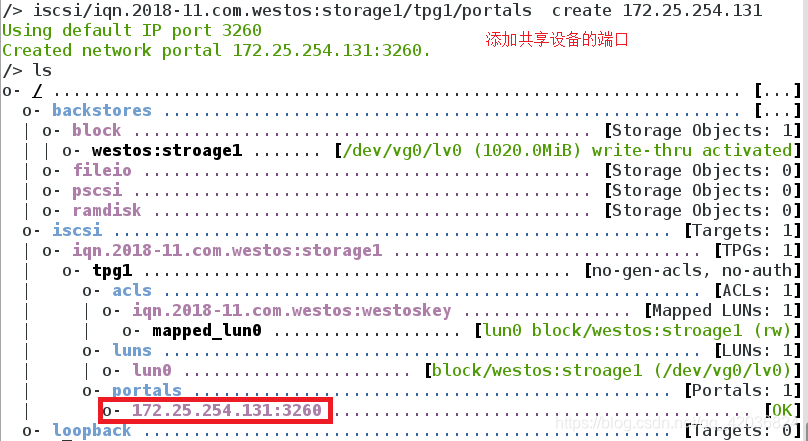

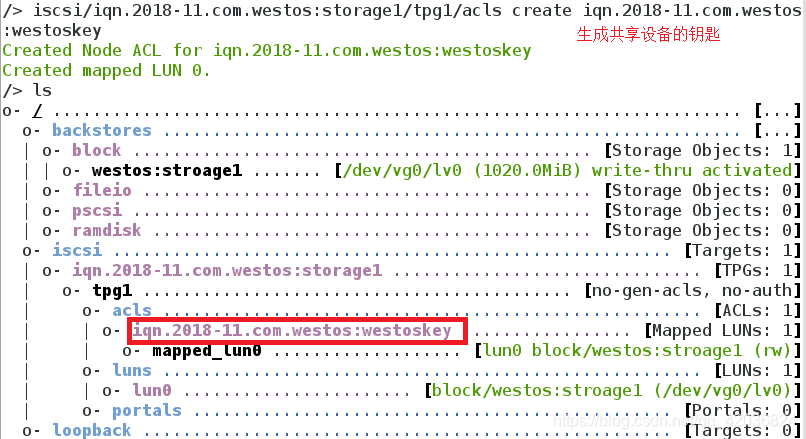

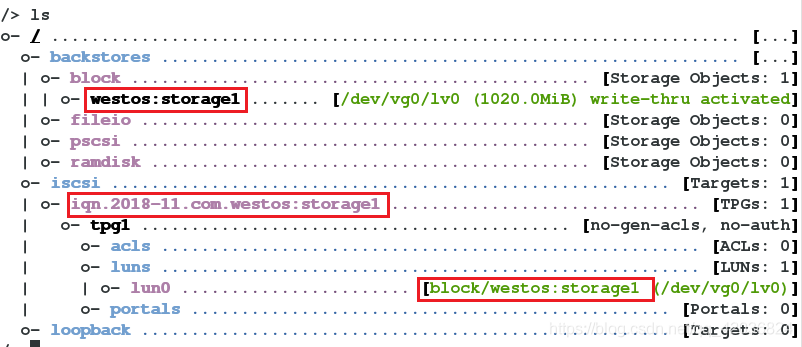

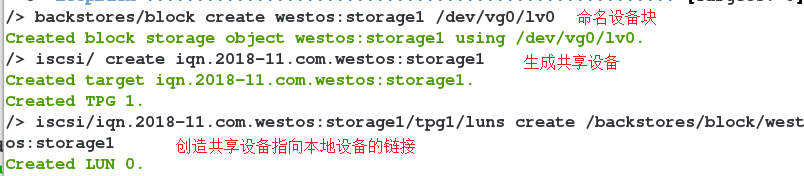

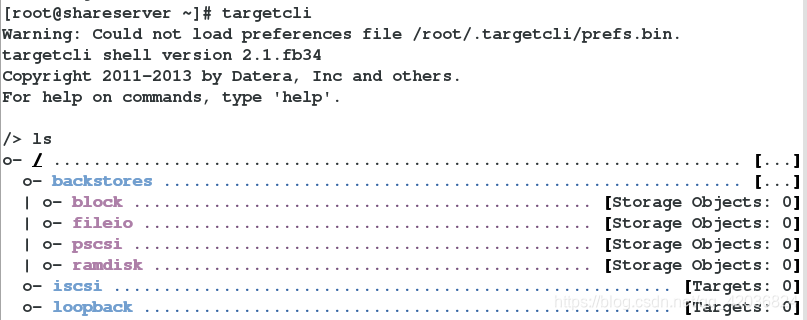

  1. 配置共享策略编辑器
    在这里插入图片描述
    在这里插入图片描述在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
  • 客户端

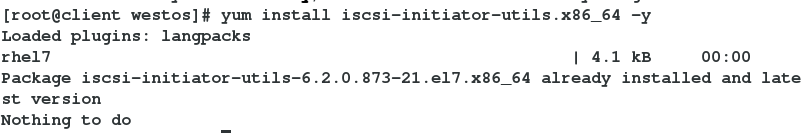

  1. 安装iscsi客户端软件（本机已经安装过）
    在这里插入图片描述
  2. 发现共享设备
    在这里插入图片描述
    -m 　　表示模式，方式
    -t 　　 表示类型(sendtargets发送目标)
    -p 　　表示端口

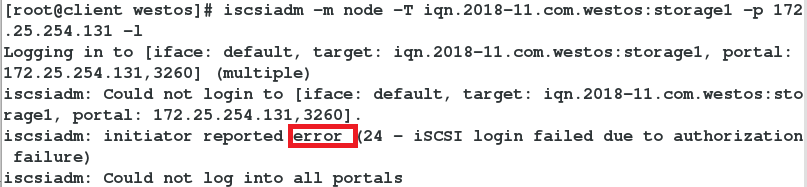

  3. 此时登陆共享设备，登录失败
    在这里插入图片描述
    -m 　　mode表示模式，方式
    -T 　　表示targetname(目标名称)
    -p　　表示端口
    -l　　表示login登陆
  4. 编辑文件使加密方式和自己在服务器端设立的一致
    在这里插入图片描述
    在这里插入图片描述

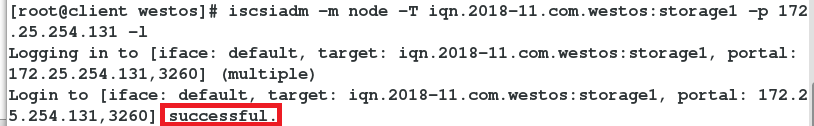

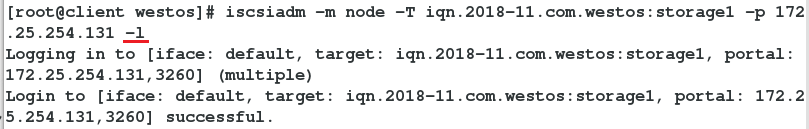

  5. 重启服务，再次登录共享设备，成功
    在这里插入图片描述
    在这里插入图片描述
  6. 查看共享设备
    在这里插入图片描述
    /dev/sda就是共享设备
    在这里插入图片描述

三、共享设备扩展

  • 服务端
  1. 再添加一个分区，创建新的物理卷，并添加到vg0物理卷组中，进行逻辑卷扩容（这里不再赘述）
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
  • 客户端
  1. 查看共享设备大小没有变
    在这里插入图片描述
    在这里插入图片描述
  2. 退出共享设备，再次登录共享设备
    在这里插入图片描述
    在这里插入图片描述
  3. 查看共享设备大小变大了
    在这里插入图片描述
    在这里插入图片描述
  4. 这个共享设备可以正常使用

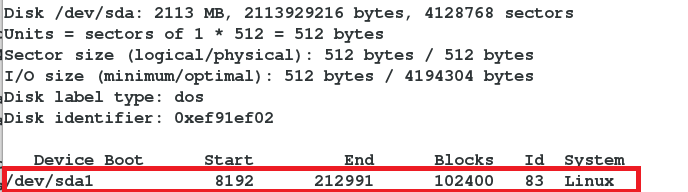

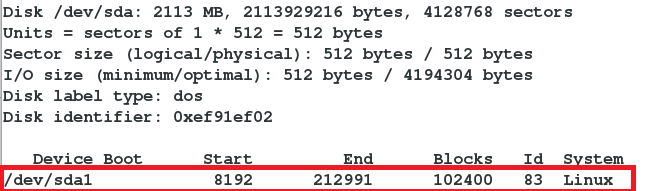

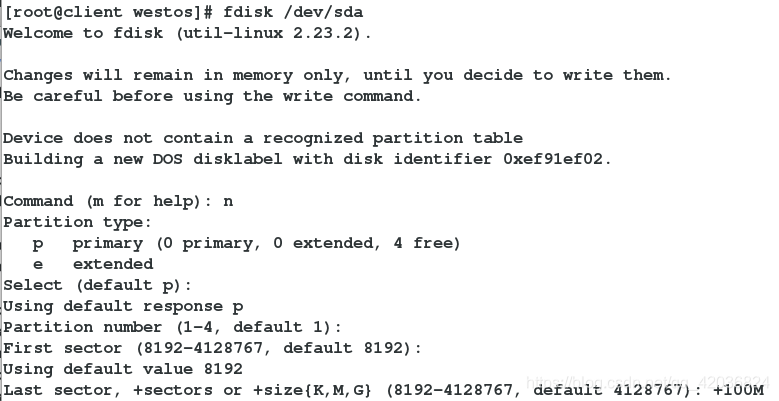

  • 创建分区
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

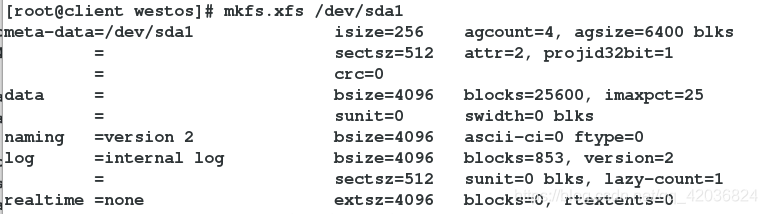

  • 格式化
    在这里插入图片描述

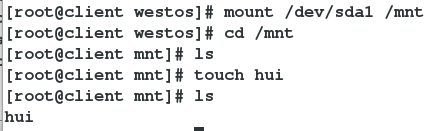

  • 挂载，并可以创建文件
    在这里插入图片描述

四、共享设备永久挂载

  1. 编写自动挂载文件（错误方式）
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
  2. 上述配置文件的格式是错误的，虽然显示可以挂载，但是会导致客户端重启失败
  • 重启
    在这里插入图片描述
  • 会发现客户端不能正常关机，需要手动poweroff
    在这里插入图片描述
    在这里插入图片描述
  • 再次开启客户端，也不能正常开启
    在这里插入图片描述
  • 此时需要进入上下键界面，按“e”
    在这里插入图片描述
    ctrl+x
  • 进入root环境，将配置文件错误一行注释掉
    在这里插入图片描述
    在这里插入图片描述
  • 两次“exit”
    在这里插入图片描述

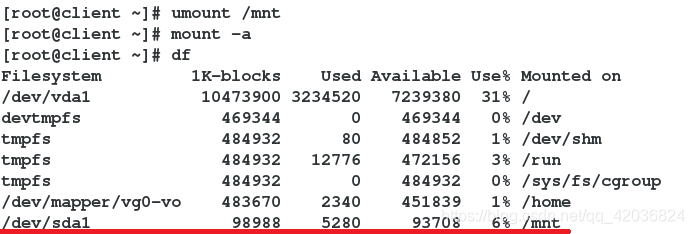

  1. 编写自动挂载文件（正确方式）
    在这里插入图片描述
    在这里插入图片描述
    _netdev 注明此为网络磁盘，应在网络启动后再挂载

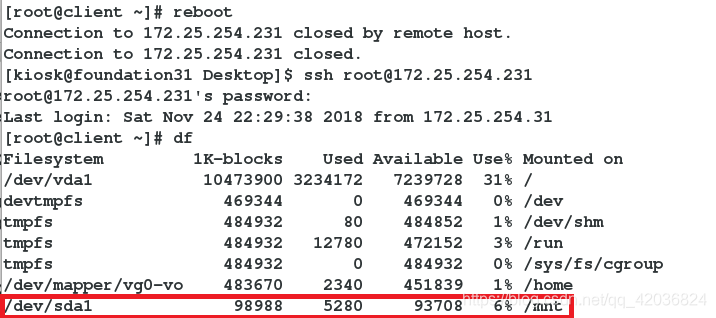

  • 测试：此时可以正常重启，也实现了自动挂载功能
    在这里插入图片描述

五、删除共享设备

  • 客户端

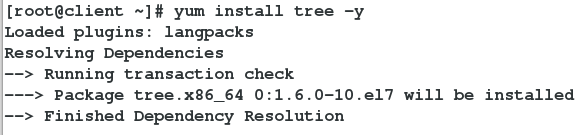

  1. 在客户端安装树形显示目录软件
    更方便的显示系统中是否还存在某个服务的相关内容
    在这里插入图片描述
    在这里插入图片描述

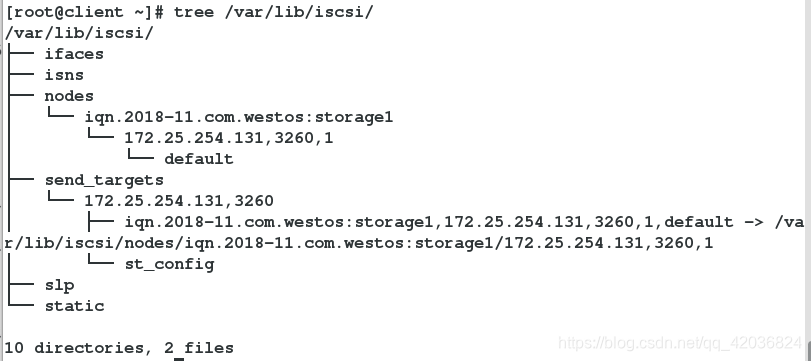

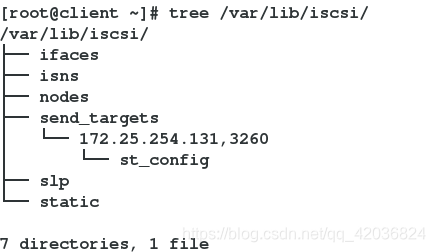

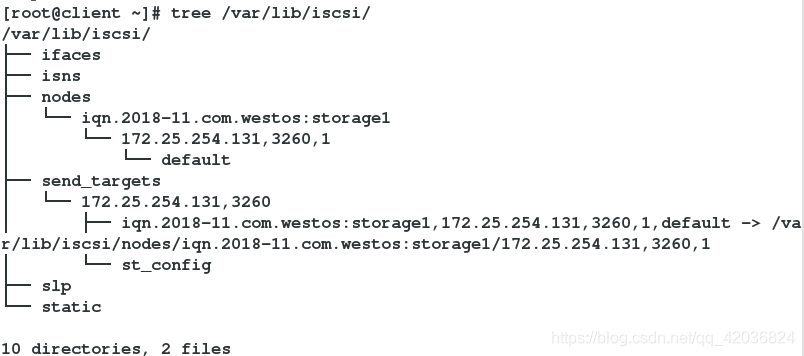

  2. 树形显示/var/lib/iscsi
    在这里插入图片描述
  3. 取消自动挂载
    将/dev/vda1从/mnt上卸载，删除/etc/fstab中自动挂载的那一行

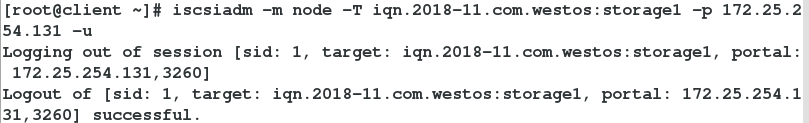

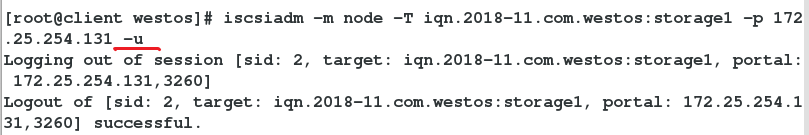

  4. 退出共享设备
    在这里插入图片描述
  • 这时候我们发现如果重新启动服务后，该分区又会回来，且树形结构中的iscsi服务的内容还在
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

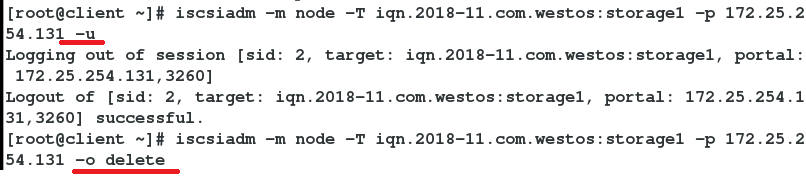

  • 退出共享设备正确方式：
    先退出登录
    再删除服务的配置文件
    在这里插入图片描述
    测试重启服务后，分区不存在，且树形结构中的iscsi服务的内容不存在
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
  • 服务端

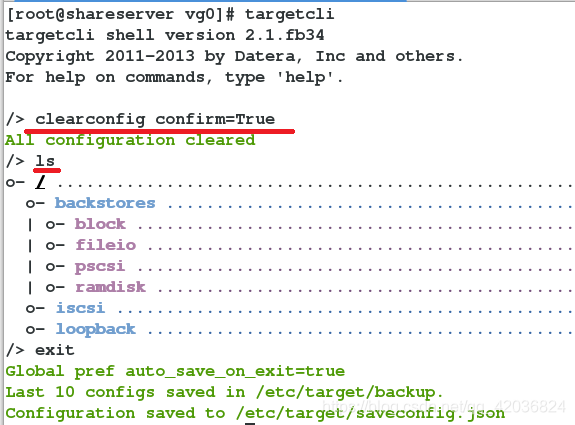

  • 清除共享
    在这里插入图片描述
