分离器网格划分

最新推荐文章于 2025-06-18 17:24:11 发布
原创 最新推荐文章于 2025-06-18 17:24:11 发布 · 759 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍了如何在SCDM软件中创建几何模型，处理进出口，删除L形折流板的面，接着在mesh模块设置网格信息和大小，最终导出为msh格式文件。若需生成边界层网格，可以通过插入inflation功能实现。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

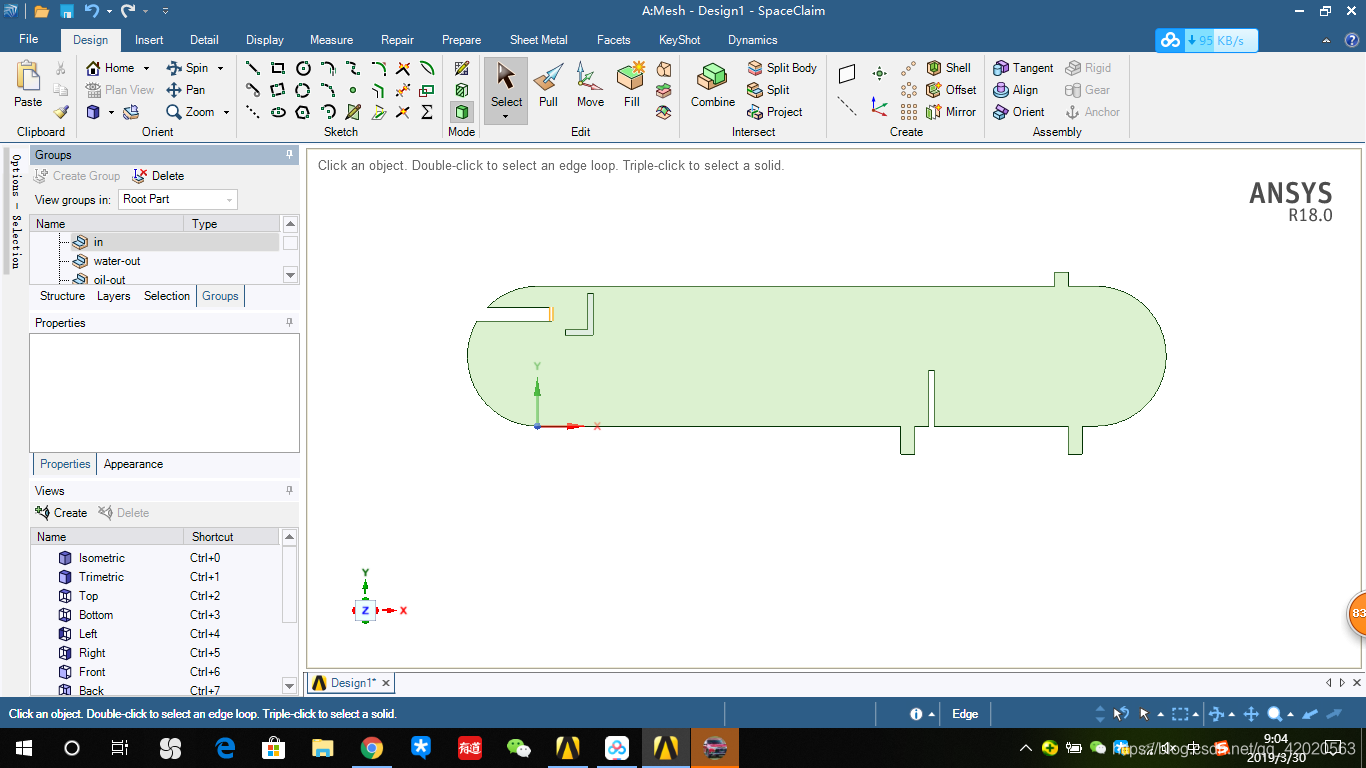

首先在scdm中创建几何模型，并命名进出口

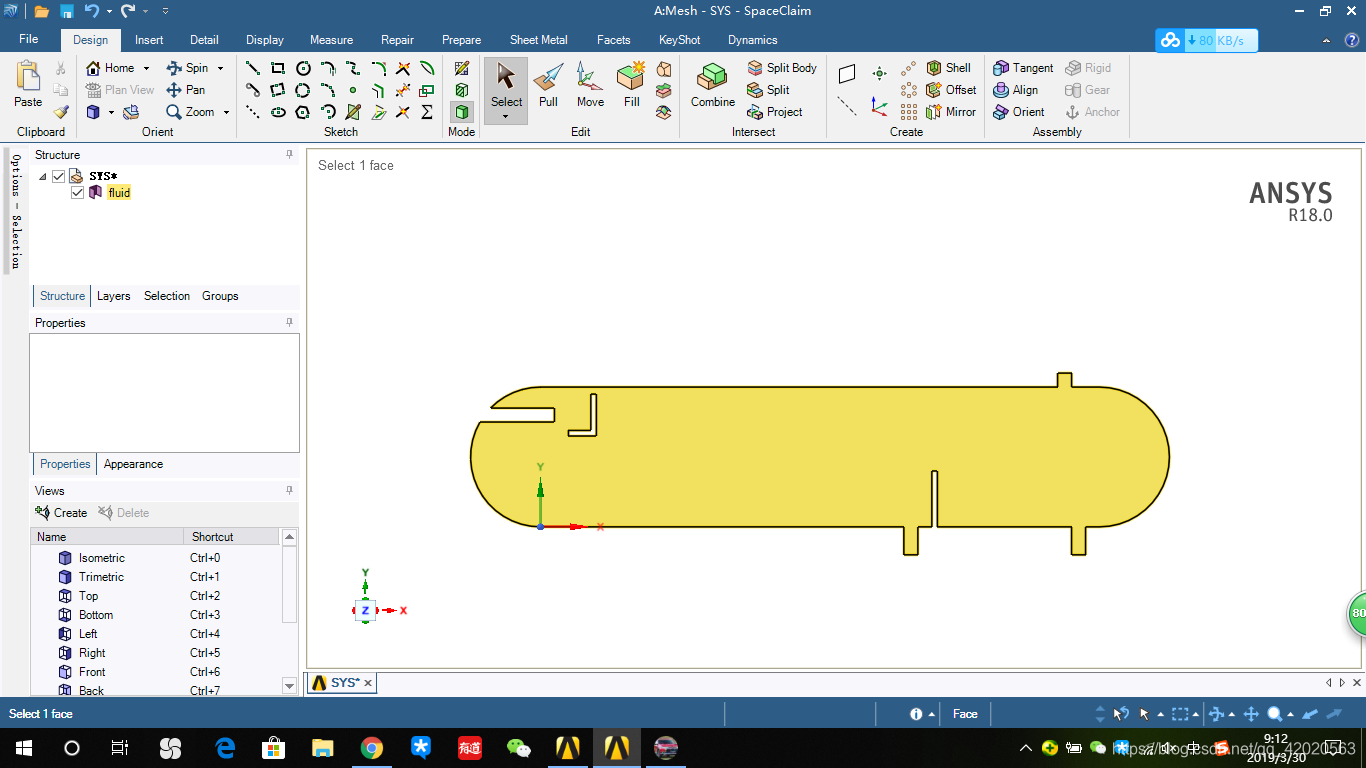

要注意删除L形折流板的面



  1.  导入mesh中进行处理

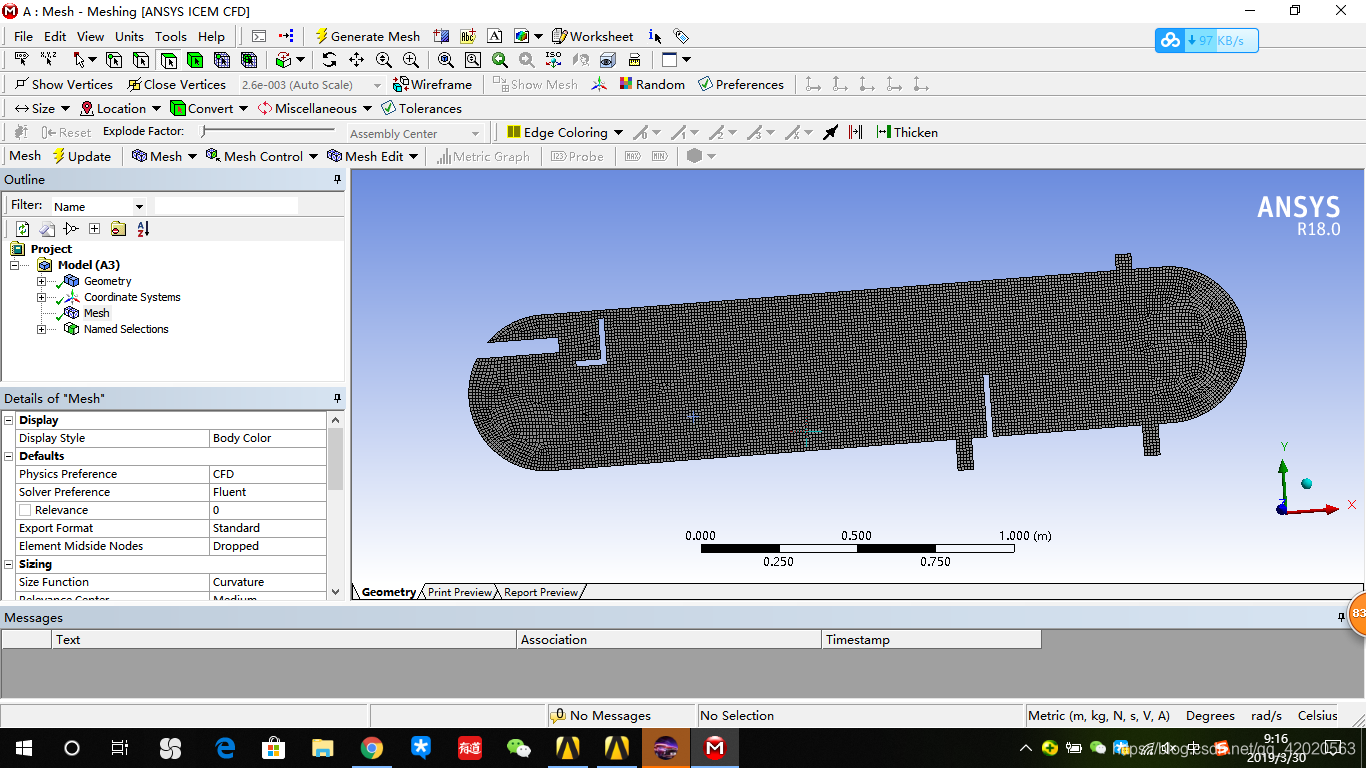

  2. 设置mesh信息及size信息
  3. 导出为msh格式文件即可

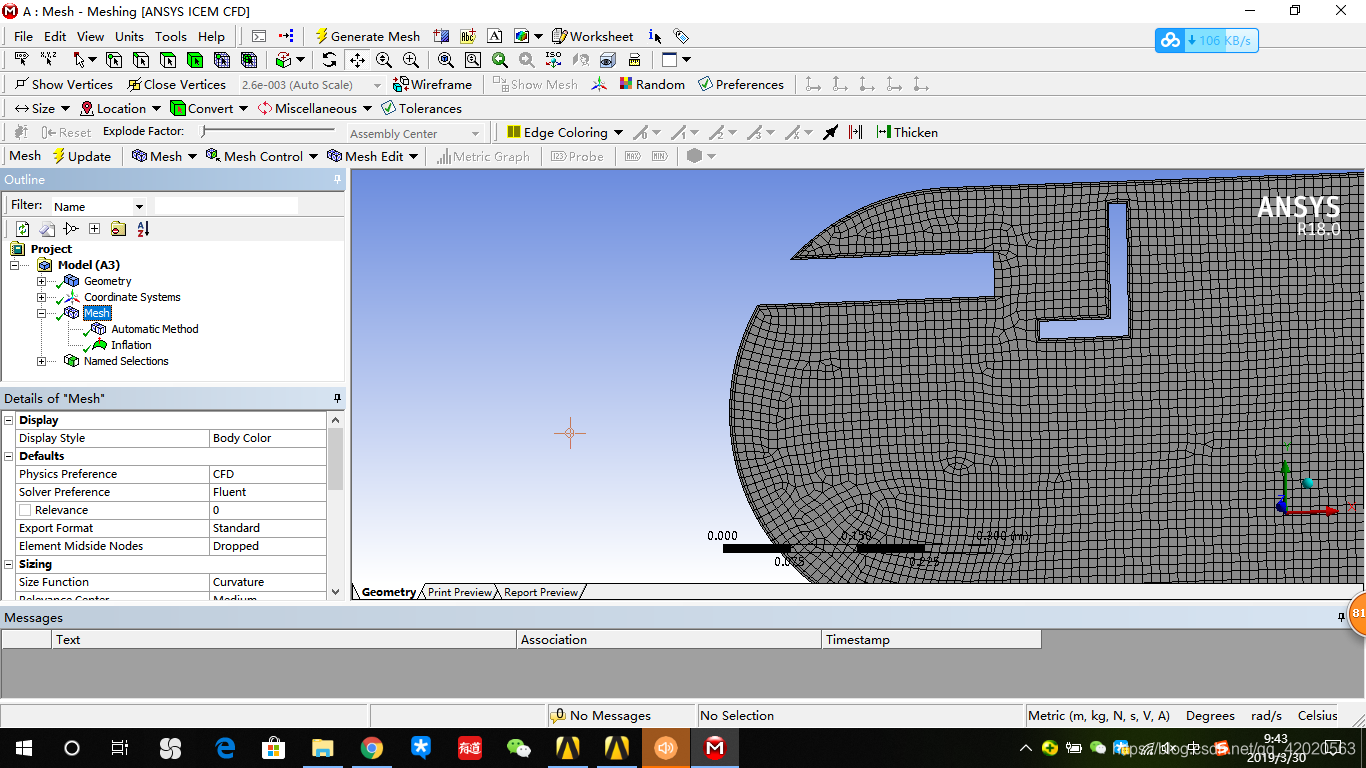

  4. 如果要生成边界层网格时，在mesh右击插入inflation，选择边界，点击生成即可
