Graphviz安装及简单使用

参见：https://www.cnblogs.com/shuodehaoa/p/8667045.html

Graphviz Windows环境安装：

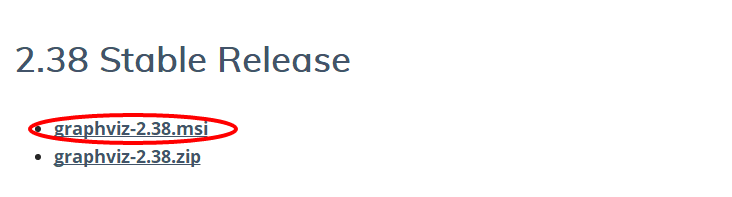

  1.官网下载

           官网下载地址





2.创建桌面快捷方式：

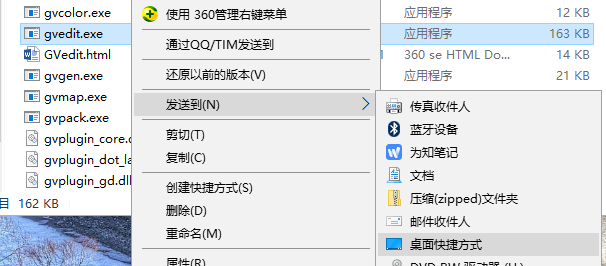

安装目录\bin文件夹\：找到gvedit.exe文件右键 发送到桌面快捷方式，如下图：





3.配置环境变量：

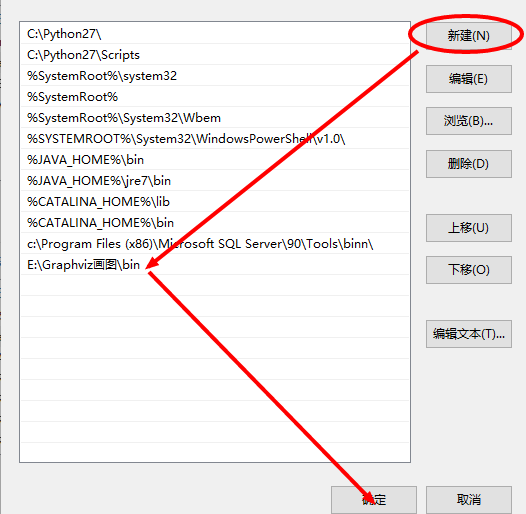

                将graphviz安装目录下的bin文件夹添加到Path环境变量中：







 4.验证是否安装并配置成功：

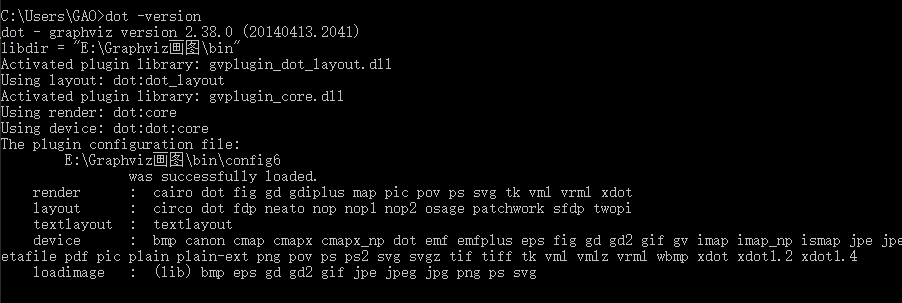

     进入windows命令行界面，输入dot -version，然后按回车，如果显示graphviz的相关版本信息，则安装配置成功。如图：

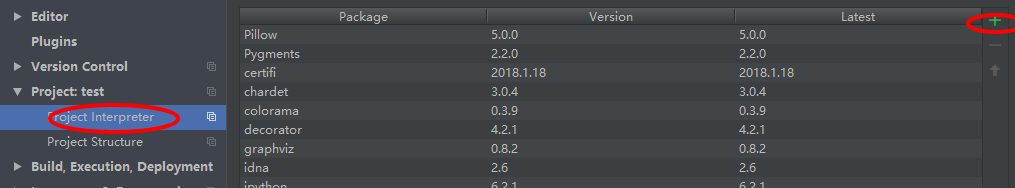

5.python环境中安装：（pycharm中）





然后输入Graphivz安装



6.在pycharm中运行



# coding:utf-8
from graphviz import Digraph

dot = Digraph(comment='The Round Table')

# 添加圆点 A, A的标签是 King Arthur
dot.node('A', 'king')
dot.view()  #后面这句就注释了，也可以使用这个命令查看效果

# 添加圆点 B, B的标签是 Sir Bedevere the Wise
dot.node('B', 'Sir Bedevere the Wise')
#dot.view()

# 添加圆点 L, L的标签是 Sir Lancelot the Brave
dot.node('L', 'Sir Lancelot the Brave')
#dot.view()

#创建一堆边，即连接AB的边，连接AL的边。
dot.edges(['AB', 'AL'])
#dot.view()

# 在创建两圆点之间创建一条边
dot.edge('B', 'L', constraint='false')
#dot.view()

# 获取DOT source源码的字符串形式
print(dot.source)

# 保存source到文件，并提供Graphviz引擎
dot.render('test-output/round-table.gv', view=True)

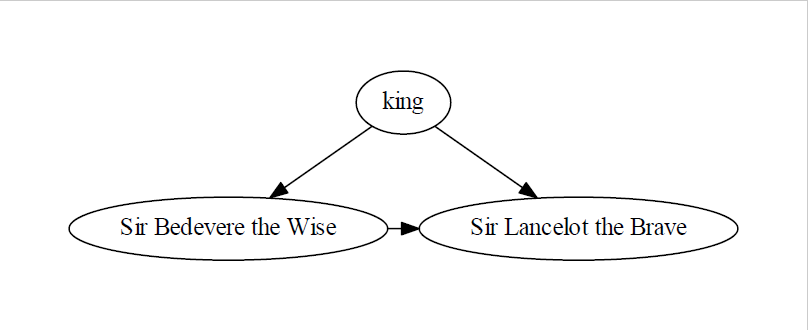

结果:

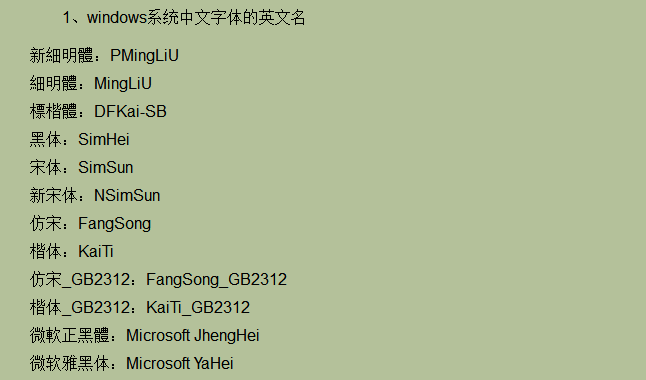

7.中文乱码问题：

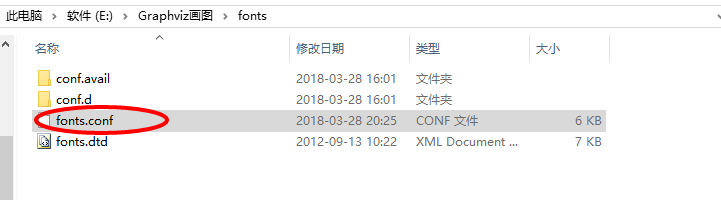

在安装目录找到如下文件用记事本打开：



将对应位置代码修改为如下：





代码中加如下语句：



8.标签中有空格画出图出错的情况：

       将对应标签放在英文双引号内



9.dot语言基本格式：

dot input.dot -T png -o output.txt

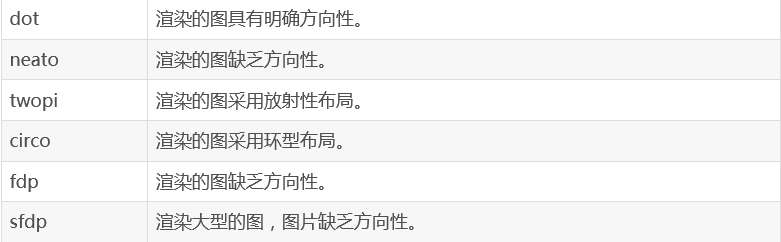

            cmd：



                    -o    指定存储档案的档名



• • • 有向图：diagraph申明，结点关系为"->"，可以//注释
    • 无向图：graph 申明 结点关系"--"
    • 子图    ：subgraph声明    父图是无向图他本身也得是无向图    父图是有向图本身也得是有向图

10.示例：

digraph G{
{ a b c} -> { d e f }
}
