建模（壳单元）

设置材料、属性（Q235 壳单元）

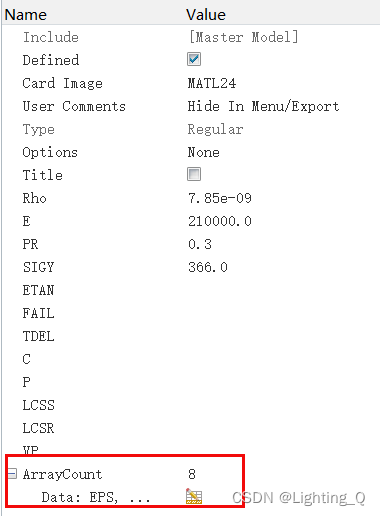

1. 24号材料，常用的弹塑性材料，有两种方式设置应力应变，第一个是直接输入8个点，第二个是输入曲线，老师还没讲，在XYPlot里面输的。

在这里插入图片描述

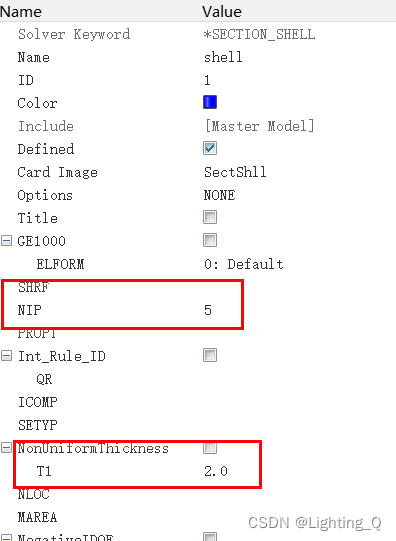

厚度为2（T1）

在这里插入图片描述

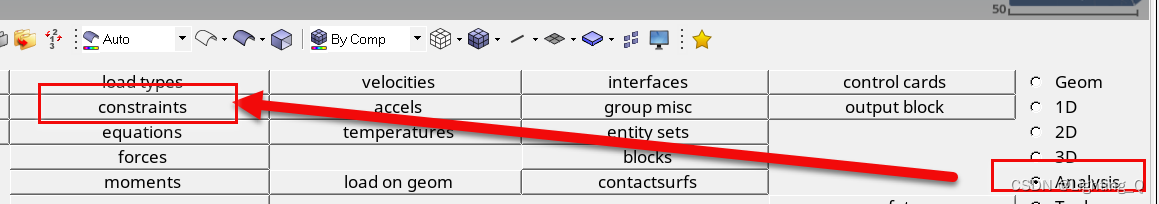

设置约束，先创建load collectors，在设置node点约束

在这里插入图片描述

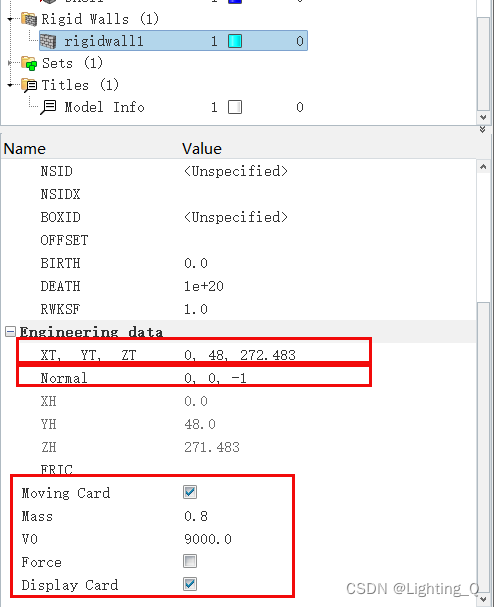

设置刚性墙，右击创建rigid wall

XT YT ZT是自己选的一个点，配合normal（方向）可确定一个平面，默认为无限大

点 moving card可以设置刚性墙的质量和速度（方向和上文normal一致）

点display card可以在模型中显示刚性墙

在这里插入图片描述

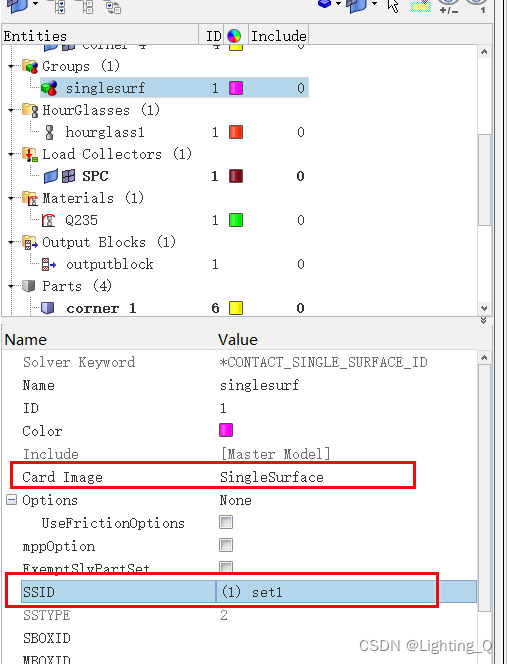

设置自接触，右击创建contact

自接触就是singlesurface SSID是从面，默认的话就是所有单元，也可以自己选component 或者set组，节约计算资源

在这里插入图片描述

设置数据输出

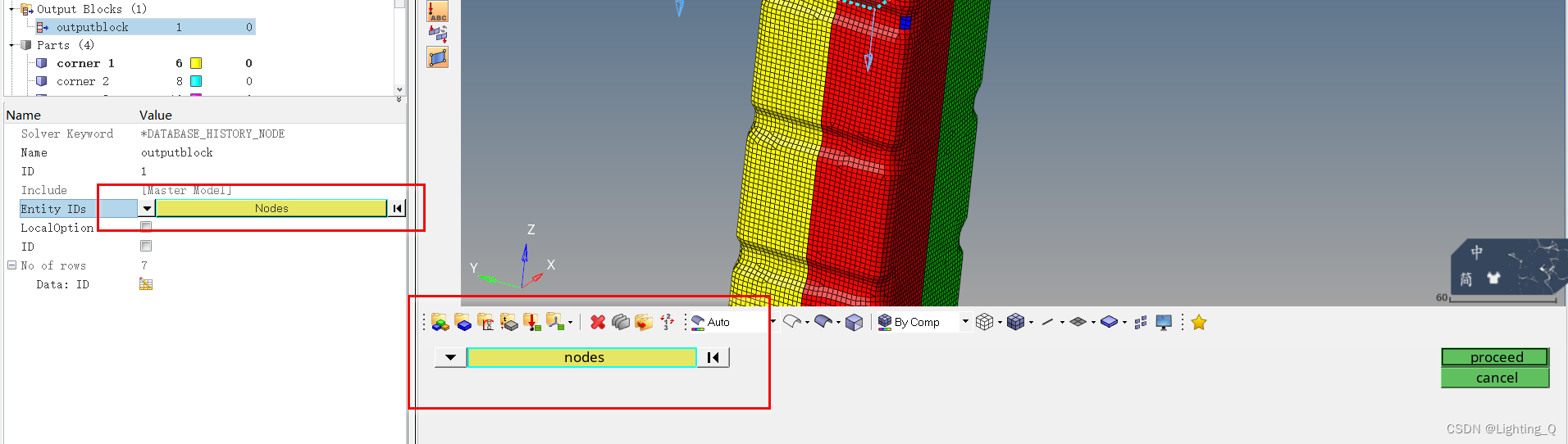

1 选node点

在这里插入图片描述

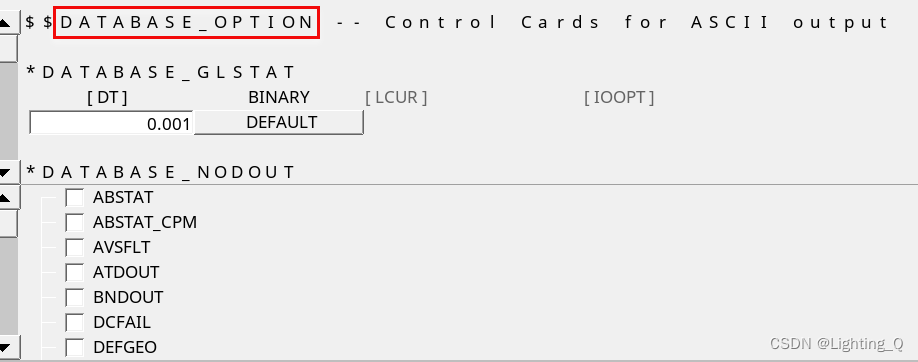

2 设置卡片输出其中DT为输出间隔

在这里插入图片描述
这个卡片里还有很多内容的输出设置
GLSTAT 能量
NODOUT node点的力位移加速度速度
SPCFORC 约束处支反力

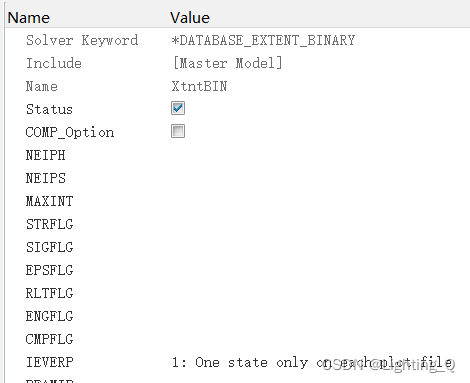

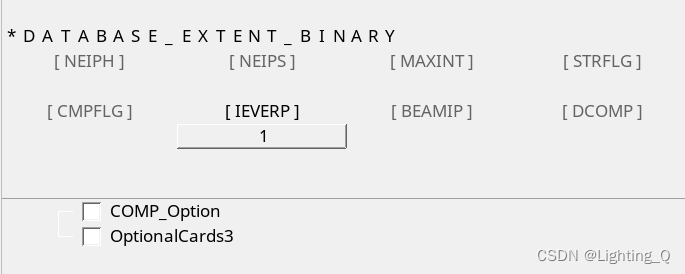

3 番外下列卡片可设置plot分步输出不至于算崩了啥都看不见

在这里插入图片描述

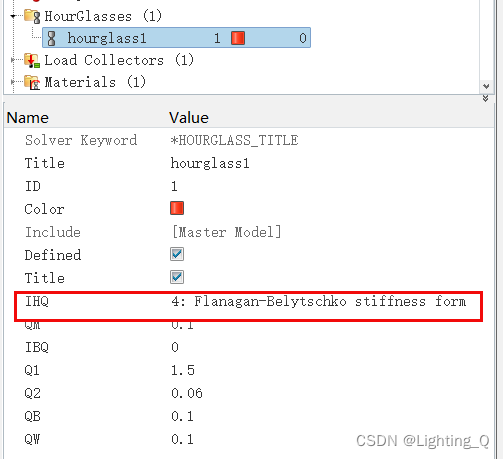

设置沙漏控制，因为有时候因为网格过大，或者算法问题，计算过程中出现非物理的无效结果，过大的沙漏能会影响计算准确度，设置此项能一定程度上缓解

右击创建hourglass IHQ设置为4（适用于方管冲击老师推荐的）
在这里插入图片描述

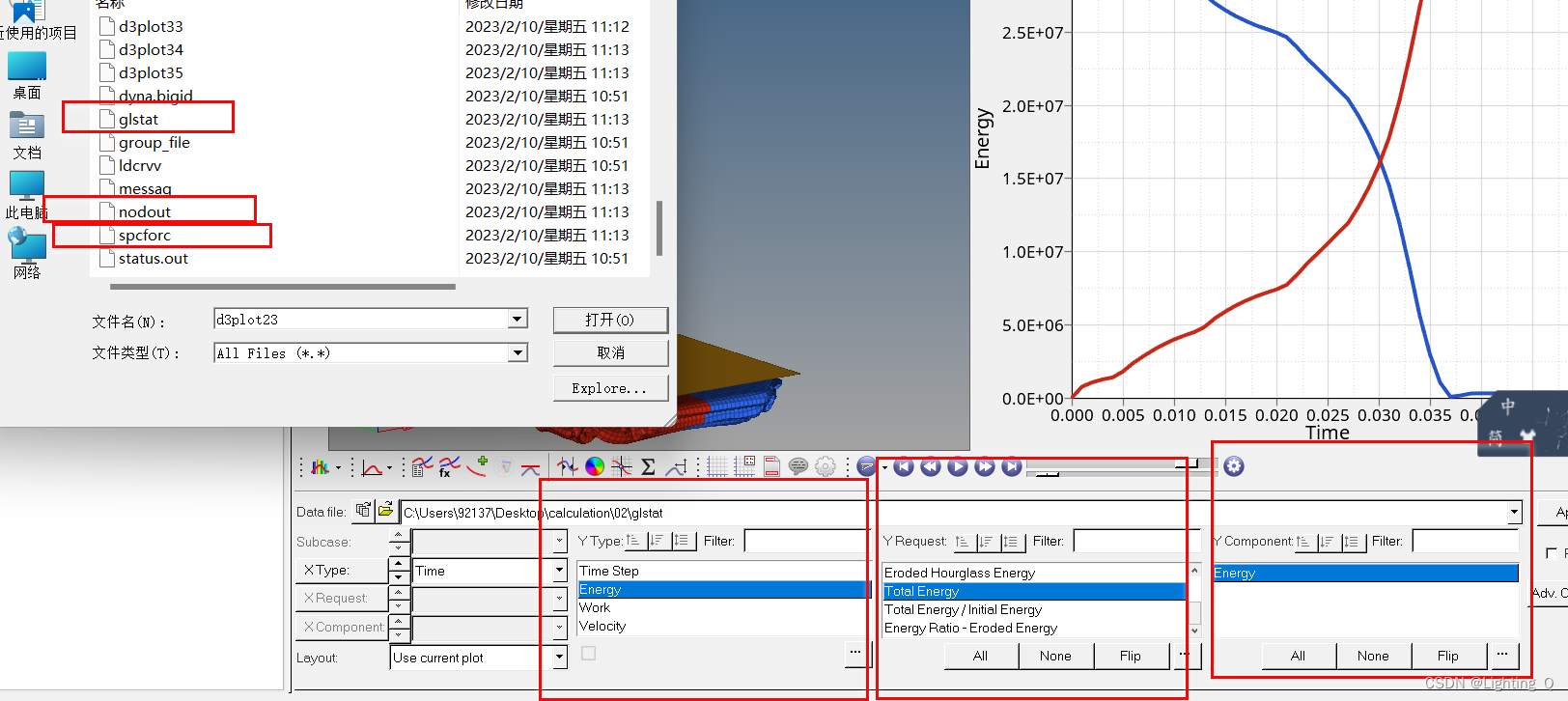

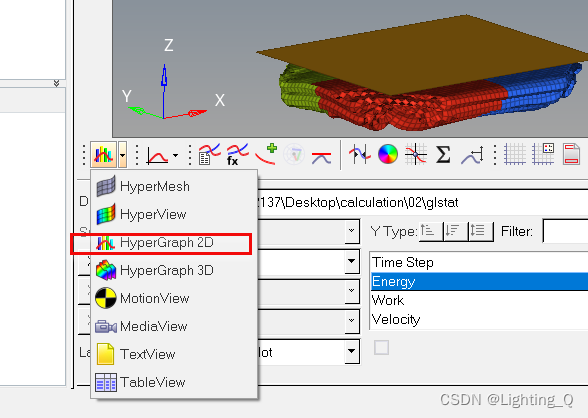

计算完成后hyperview中查看输出数据

选择相关文件查看内容，右上角（new plot）可以清除当前绘图
在这里插入图片描述
