在WPF中可以绘制矢量图，不会随窗口或图型的放大或缩小出现锯齿或变形，除此之外，XAML绘制出来的图有个好处就是便于修改，当图不符合要求的时间，通常改某些属性就可以完成了。下面先记录一下几个基本的图形（他们都派生于Shape类）。
• Line 直线段
• Rectangle 矩形
• Ellipse 椭圆
• Polygon 多边形
• Path 路径

1、直线段

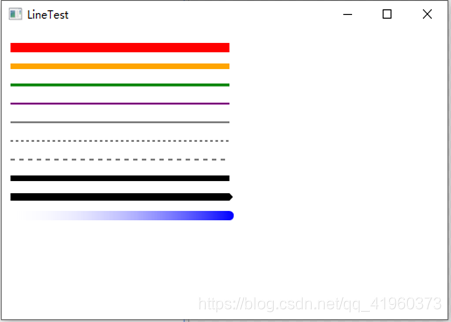

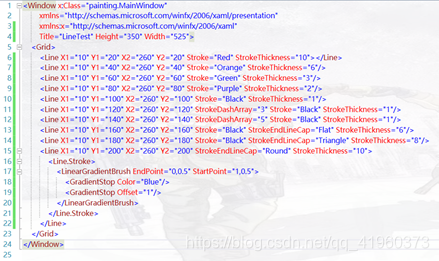

在平面上，两点确定一条直线段。同样在Line类中也具有两点的属性（X1，Y1）（ X2，Y2），同时还个属性Stroke——笔触，它是Brush类型的。也就是可以用上面的笔刷赋值。
在这里插入图片描述
代码如下：

2、矩形

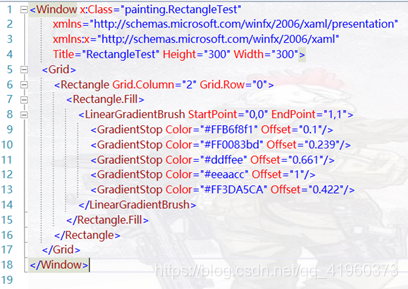

矩形最突出的属性是长和宽，除此之外还有（Stroke）笔触、填充（Fill）属性等属性。

代码如下：

3、椭圆

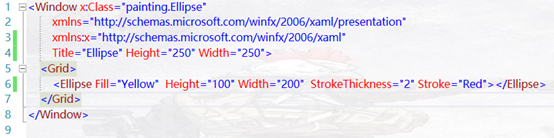

椭圆中比较常见的是长半轴a和短半轴b,如果a=b，那么就是一个圆形。在WPF中用Width和Height表示a,b其他的用法和矩形一致。
在这里插入图片描述
代码如下：

4、多边形

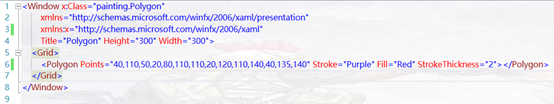

多边形，它是由一系列相互连接的线条构成的闭合形状。

代码如下：

5、路径

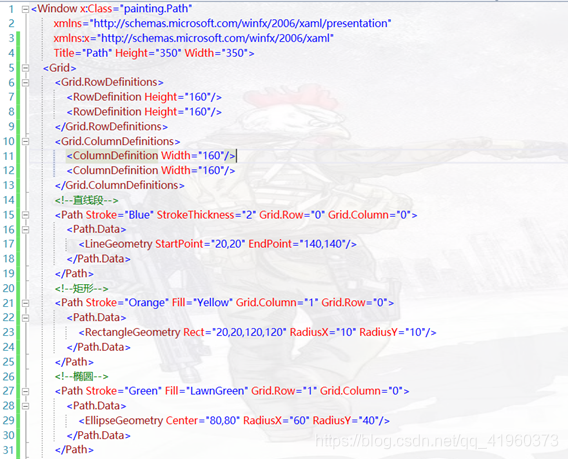

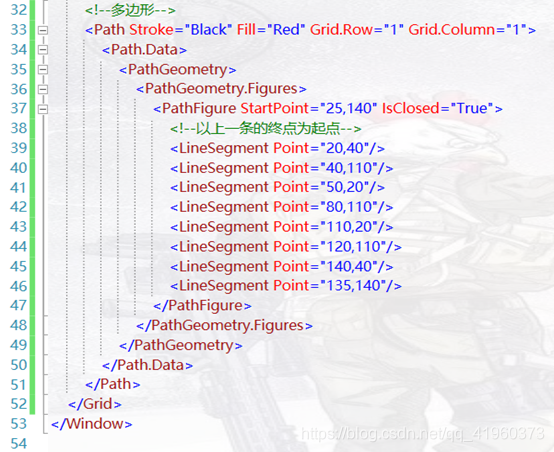

路径在绘图中是属于比较重要的一个类，他可以替换上面的几个图形工具，而且还可以画出更复杂的图像。路径不仅有Stroke，StrokeThickness等属性，还有个关键的属性——Data，其类型为Geometry(几何图形)，我们就是通过这个属性来替代其他绘图类的。
在这里插入图片描述
代码如下：
