Week2 Exercise 1: Linear Regression Visualizing J 代码详解

机器学习 Week2 Exercise 1: Linear Regression

part 4： Visualizing J

目的：绘制cost function J($\theta$ ₀ , $\theta$ ₁）随自变量$\theta$ ₀,$\theta$ ₁的变化情况。

整体思路：

• 先生成坐标向量theta0_vals、theta1_vals，代表$\theta$ ₀、$\theta$ ₁的取值
• 然后由坐标向量theta0_vals、theta1_vals中的$\theta$ ₀ ，$\theta$ ₁，由computeCost(X, y, t)函数计算出对应的cost function J($\theta$ ₀ , $\theta$ ₁)的值
• 最后绘制出图象

代码详解：

% ============= Part 4: Visualizing J(theta_0, theta_1) =============
theta0_vals = linspace(-10, 10, 100);
theta1_vals = linspace(-1, 4, 100);

• y = linspace(x1,x2,n) 生成 n 个点。这些点的间距为 (x2-x1)/(n-1)。n默认为100。
• 比如y1 = linspace(-5,5,7)
• y1 = 1×7
  -5.0000 -3.3333 -1.6667 0 1.6667 3.3333 5.0000**

J_vals = zeros(length(theta0_vals), length(theta1_vals));
for i = 1:length(theta0_vals)
	for j = 1:length(theta1_vals)
	t = [theta0_vals(i); theta1_vals(j)];
	J_vals(i,j) = computeCost(X, y, t);
	end
end

• 注意matlab数组下标从1开始，而不是0
• 由computeCost(X, y, t)函数计算出对应的cost function J($\theta$ ₀ , $\theta$ ₁)的值

J_vals = J_vals';

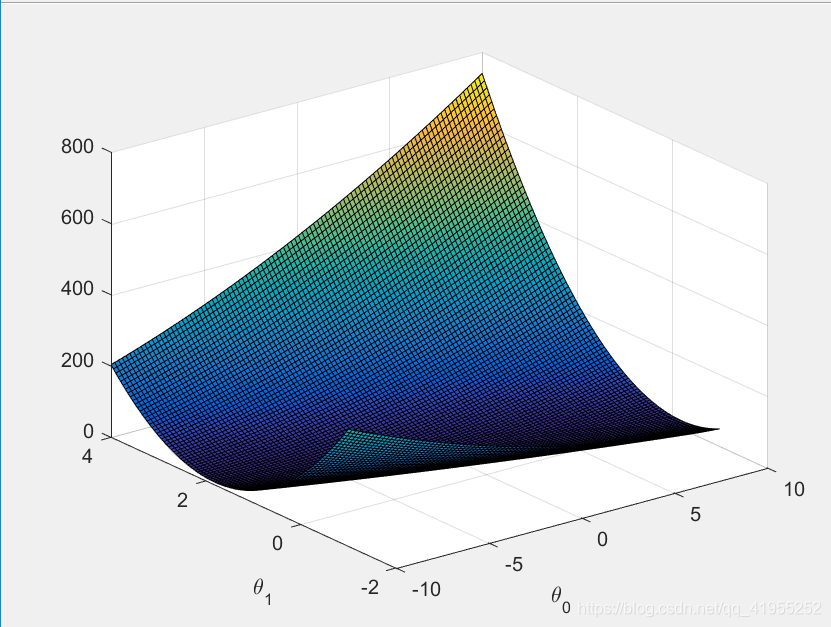

figure;
surf(theta0_vals, theta1_vals, J_vals)
xlabel('\theta_0'); ylabel('\theta_1');

• 由于surf函数的特性，需要将J_vals转置。
• figure 创建一个新的图窗窗口
• figure 相关用法：

1. figure(‘Color’,‘white’) 将背景色设置为白色。
2. figure(‘Name’,‘Measured Data’);创建一个图窗并指定 Name 属性。默认情况下，生成的标题包含图窗编号。
3. figure(‘Name’,‘Measured Data’,‘NumberTitle’,‘off’);生成的标题不包含图窗编号.

• surf(X,Y,Z) 创建一个三维曲面图。该函数将矩阵 Z 中的值绘制为由 X 和 Y 定义的 x-y 平面中的网格上方的高度。函数还对颜色数据使用 Z，因此颜色与高度成比例。

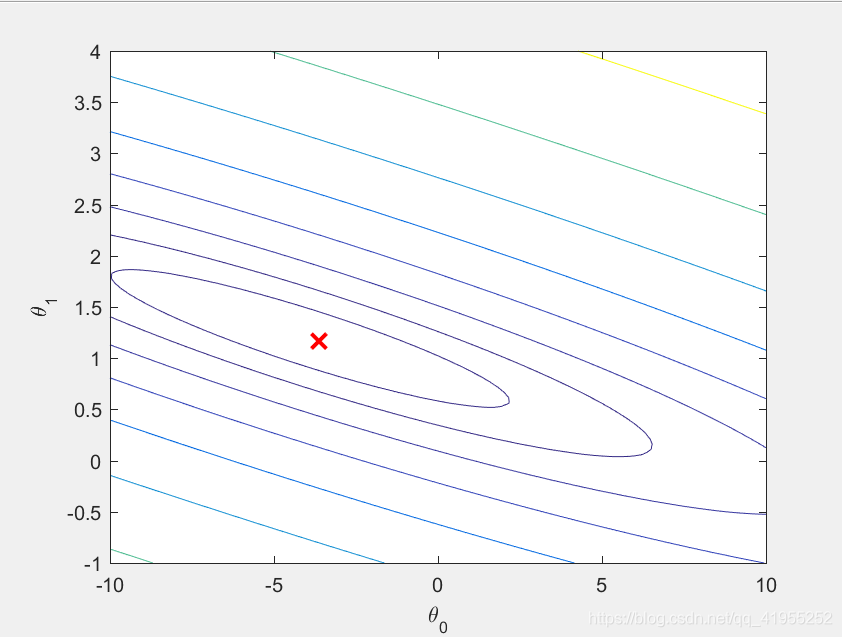

figure;
contour(theta0_vals, theta1_vals, J_vals, logspace(-2, 3, 20))
xlabel('\theta_0'); ylabel('\theta_1');
hold on;
plot(theta(1), theta(2), 'rx', 'MarkerSize', 10, 'LineWidth', 2)

• 前面J_vals已将转置过了
• logspace函数将区间[10^-2,10³]分成20等份,返回1*20矩阵
  用法：y = logspace(a,b,n) 在 10 的幂 10^a 和 10^b之间生成 n 个点。
• contour(X,Y,Z,levels) 将 levels 指定为单调递增值的向量时，可在某些特定高度绘制等高线。要在一个高度 (k) 绘制等高线，要将 levels 指定为二元素行向量 [k k]。
• ‘\theta_0’和’\theta_1’ 用了转义字符
• hold on 当前轴及图形不被刷新，准备接受后续图形绘制
• hold off 结束当前图形不被刷新的性质
• MarkSize指定符号大小，LineWidth指定线宽
