工业控制系统入门：从继电器到智能集成架构（罗克韦尔1）

在现代工业生产中，从化工厂的连续反应到汽车厂的自动化装配线，背后都离不开工业控制系统的精准调控。作为工业领域的 “神经中枢”，它的发展历程见证了工业自动化的技术革新，而理解其分类、体系架构和核心设备，是掌握工业自动化技术的第一步。

一、工业控制系统的 “进化史”：从硬接线到可编程

工业控制系统的发展，本质上是 “摆脱硬件束缚、拥抱软件灵活” 的过程，主要经历了两个关键阶段：

1. 继电器控制：工业自动化的 “初代元老”

最早的工业自动控制，依赖的是继电器、接触器和定时器等元器件的硬接线组合。比如一条简单的电机启停回路，需要用导线将按钮、继电器线圈、接触器触点逐一连接，才能实现 “按下启动按钮，电机运转；按下停止按钮，电机停机” 的逻辑。

这种方式的优点是原理简单、成本低，但缺点也极为明显：体积庞大（复杂逻辑需要几十甚至上百个继电器）、灵活性差（修改控制逻辑必须重新拆线、接线，耗时耗力）、可靠性低（接线越多，故障点越多，排查难度大）。随着工业生产规模扩大和逻辑复杂度提升，继电器控制逐渐无法满足需求。

2. 计算机控制：开启 “软件定义控制” 时代

随着微处理器技术的发展，以计算机为核心的控制系统应运而生。它的核心优势在于用软件程序替代硬接线逻辑—— 修改控制逻辑时，只需调整代码，无需改动硬件接线，灵活性和功能性实现了质的飞跃。

根据应用场景的不同，计算机控制系统主要分为三大类，各自承担着不同的工业使命：

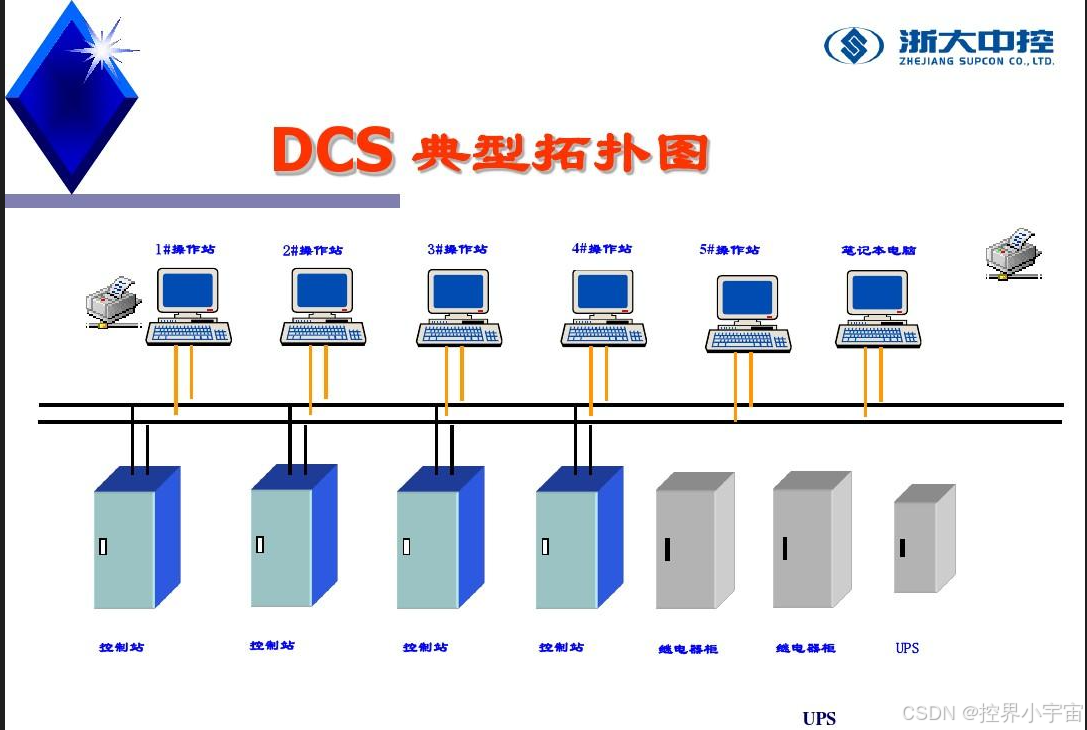

• DCS（集散控制系统）：专注于 “大型连续流程工业”，比如化工、石油、电力等领域。它的核心理念是 “分散控制、集中管理”：现场有多个控制器（如过程控制单元），各自负责一块区域的控制（如温度、压力调节），即使某个控制器故障，也不会导致整个系统瘫痪；同时，中央监控室可以实时查看所有区域的运行数据，实现统一管理。
• SCADA（数据采集与监视控制系统）：擅长 “广域分布场景”，比如油气管道、城市电网、铁路信号系统。这类系统的核心需求是 “远距离数据采集和监视”—— 现场设备（如管道压力传感器、电网电表）分布在几十甚至几百公里范围内，SCADA 通过远程通信（如 4G、卫星）收集数据，在中控室实现状态监视、报警处理，控制功能相对弱化（更多是 “监视 + 简单控制”）。
• PLC（可编程逻辑控制器）：工业领域的 “多面手”，专为工业环境设计，以高可靠性、抗干扰能力强、编程简单著称。最初它只是为了替代继电器，执行 “顺序逻辑控制”（如装配线的步骤控制），如今已发展成功能全面的控制核心，既能处理离散控制（如包装机械的动作切换），也能实现过程控制（如温度调节），是中小型工业设备的首选。

二、工业控制系统的 “三层架构”：像公司一样分工明确

现代工业控制系统之所以能稳定运行，核心在于 “分层架构”—— 就像一家公司有 “管理层、执行层、操作层”，系统也分为 “信息层、控制层、设备层”，每层各司其职，又无缝协作。

1. 信息层（企业层）：系统的 “大脑中枢”

位于架构最顶层，相当于公司的 “管理层”，主要负责 “数据汇总、决策支持”。它使用标准以太网技术，与企业的 ERP（企业资源计划）、MES（制造执行系统）等管理软件对接，实现 “生产数据与管理数据的打通”。

比如，MES 系统会从信息层获取车间的实时生产数据（如某条生产线的产量、合格率），再将生产计划下发给控制层；ERP 系统则根据信息层的数据计算成本、安排采购，实现 “从订单到生产的全流程追溯”。

2. 控制层：系统的 “执行指挥层”

位于中间层，相当于公司的 “部门经理”，是控制逻辑的核心执行者。它主要由 PLC、DCS 控制器等设备组成，负责 “接收数据、执行程序、下发指令”：

• 接收：从设备层获取传感器、仪表的实时数据（如 “电机温度 25℃”“传送带速度 1m/s”）；
• 执行：根据用户编写的控制程序（如 “温度超过 50℃则停机”）进行逻辑运算；
• 下发：将运算结果转化为指令，发送给设备层的执行器（如 “电机停机”“阀门关闭”）。

控制层对网络的要求极高 ——实时性和确定性。“实时性” 指数据传输必须快（比如毫秒级响应），否则会导致控制延迟；“确定性” 指数据传输时间必须稳定（比如每次传输都在 10ms 内），不能忽快忽慢。罗克韦尔自动化的 ControlNet、EtherNet/IP 等工业以太网，就是专为控制层设计的网络，能满足这两个核心需求。

3. 设备层：系统的 “一线操作层”

位于最底层，相当于公司的 “一线员工”，直接连接现场的 “感知设备” 和 “执行设备”：

• 感知设备：传感器（如接近开关、光电传感器，负责检测 “物体是否到位”）、仪表（如温度表、压力表，负责采集 “物理参数”）；
• 执行设备：电机、阀门、气缸（负责执行控制层下发的指令，如 “电机启动”“阀门打开”）。

设备层的网络需要 “低成本、易扩展”，因为现场设备数量多、分布散，传统的点对点接线会导致导线杂乱、维护困难。罗克韦尔的 DeviceNet 就是典型的设备层网络，只需一根总线电缆，就能连接几十个传感器和执行器，大大减少接线工作量，降低故障排查难度。

三、罗克韦尔 “集成架构”：打破设备壁垒的 “工业互联网雏形”

在工业控制系统领域，罗克韦尔自动化的 “集成架构” 理念颇具代表性 —— 它不是单一设备，而是一套 “软硬件协同、数据无缝流动” 的解决方案，核心是打破不同设备（PLC、HMI、变频器）之间的通信壁垒，实现 “一站式管理”。

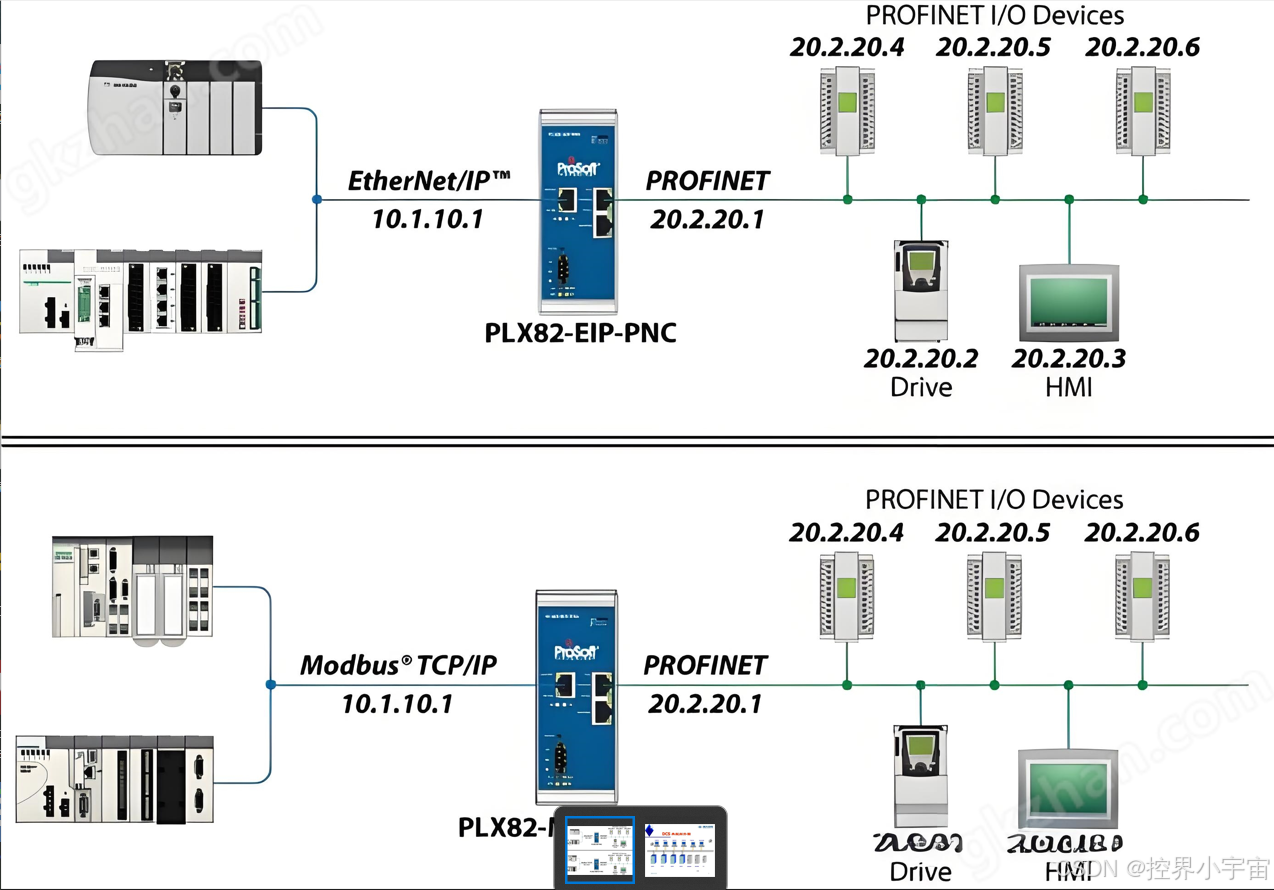

1. 统一网络：用 CIP 协议实现 “语言互通”

罗克韦尔的集成架构以 CIP（通用工业协议）为 “通用语言”，覆盖 EtherNet/IP、ControlNet、DeviceNet 三层网络。这意味着：无论数据在哪个网络传输，底层的 “数据结构和对象模型” 都是统一的 —— 比如在 EtherNet/IP 上定义的 “电机转速” 参数，无需修改格式，就能直接在 DeviceNet 上读取。

这种统一，避免了传统系统中 “不同网络需要不同协议转换” 的麻烦，简化了网络配置，也提高了数据传输的可靠性。

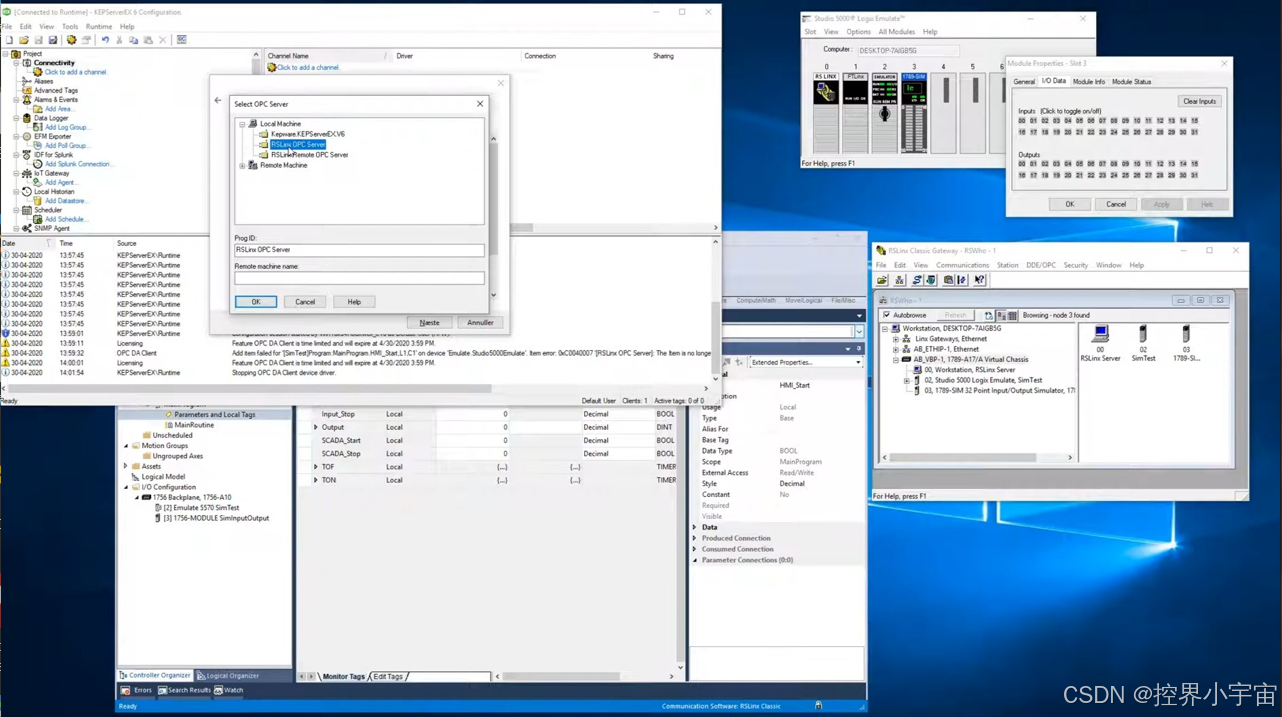

2. 统一软件：用 Studio 5000 实现 “一站式编程”

传统工业系统中，PLC 编程需要用一款软件，HMI 组态需要另一款软件，变频器参数设置还需要第三款软件 —— 工程师需要在多个平台间切换，效率低下。

而罗克韦尔的 Studio 5000 平台，实现了 “统一编程组态”：工程师可以在同一个软件中，完成 PLC 程序编写、HMI 界面设计、变频器参数配置，甚至可以直接监控设备运行状态。这种 “一站式” 操作，大幅减少了软件学习成本和工程周期。

3. 信息无缝流动：为智能制造铺路

集成架构的最终目标，是实现 “从设备层到信息层的数据透明传输”—— 传感器采集的原始数据（如 “零件尺寸误差 0.1mm”），可以直接传递到 MES 系统进行质量分析，再传递到 ERP 系统用于成本核算，无需人工干预。

这种 “端到端” 的数据流动，正是智能制造和工业 4.0 的核心需求，也是罗克韦尔集成架构在现代工业中广受欢迎的关键原因。

四、安全仪表系统（SIS）：工业生产的 “最后一道安全防线”

在化工、油气等高危行业，即使控制系统正常运行，也可能出现突发危险（如管道压力骤升、反应温度失控）。此时，就需要安全仪表系统（SIS）登场 —— 它是独立于常规控制系统（如 PLC）的 “专用安全系统”，唯一使命是 “在危险发生时，将系统拉回安全状态”。

1. 核心特点：绝对独立、超高可靠

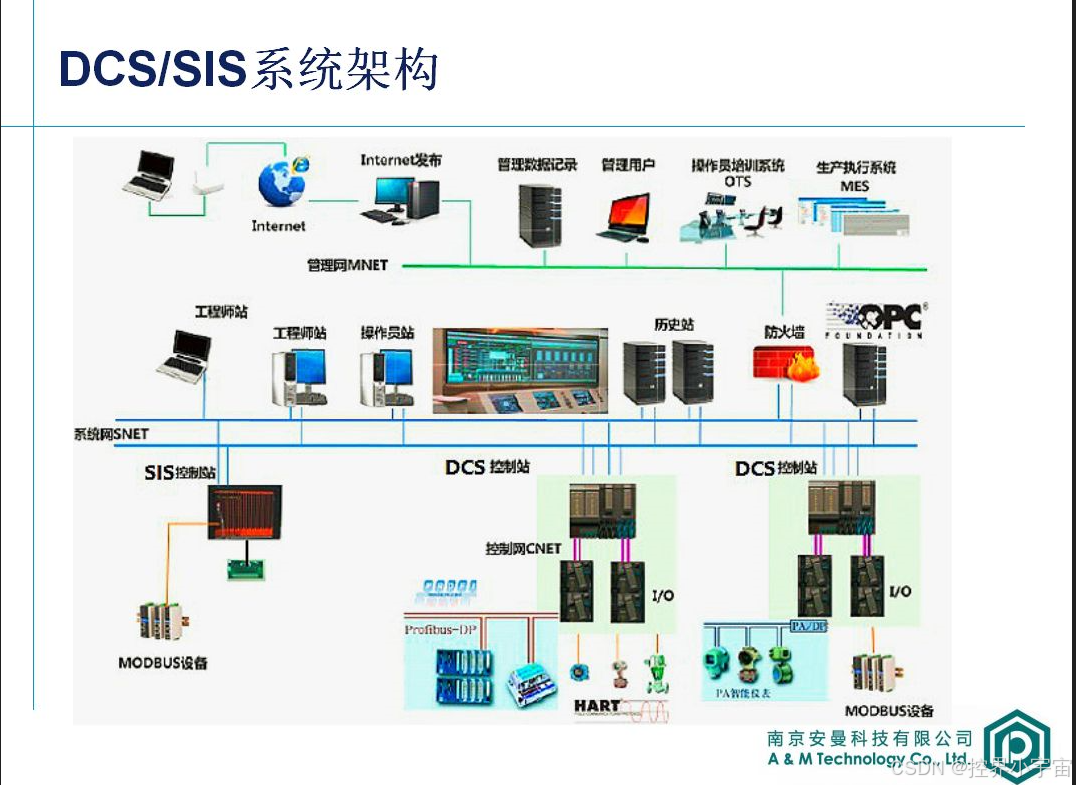

• 独立性：SIS 的硬件（控制器、传感器、执行器）和软件，必须与常规控制系统（BPCS）完全独立。比如，常规 PLC 控制生产流程，而 SIS 的传感器和控制器单独安装，即使常规 PLC 故障，SIS 也能正常工作。
• 高可靠性：SIS 采用 “冗余设计”（如双控制器热备，一个故障另一个立即接管）、“故障安全元件”（如断电时阀门自动关闭），并使用经过安全认证的控制器（如罗克韦尔的 GuardLogix），确保在极端情况下也能可靠动作。

2. 安全标准：用 SIL 等级量化 “安全能力”

SIS 的安全性能不是 “凭感觉”，而是有明确的国际标准 ——IEC 61508（基础标准）和 IEC 61511（过程工业专用标准）。标准中用 “安全完整性等级（SIL）” 来量化 SIS 的能力，从 SIL 1 到 SIL 4，等级越高，安全保护能力越强。

比如，化工行业的反应釜压力保护系统，通常需要达到 SIL 2 或 SIL 3 等级，确保在压力超标时，能 100% 触发停机或泄压动作，避免爆炸等事故。

从继电器的硬接线到集成架构的智能协同，工业控制系统的每一次升级，都在推动工业生产向 “更高效、更安全、更智能” 的方向发展。而理解这些基础概念，无论是对刚入行的工程师，还是对想了解工业自动化的爱好者，都是打开工业世界大门的关键钥匙。下一篇博客，我们将聚焦罗克韦尔 Micro800 系列 PLC，深入讲解这款 “经济型工业控制利器” 的硬件特性，敬请期待！
