本文探讨了在低功耗应用中如何实现设备唤醒功能。首先介绍了采用QMA7981加速度计的方案，虽然其在休眠模式下功耗低，但无法实现震动唤醒。为解决此问题，转向了采用物理震动开关的方案，并通过修改电路成功实现了上升沿唤醒，同时功耗降至1uA以下。这为低功耗设备的设计提供了新的思路。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

根据项目要求，实现低功耗唤醒功能
方案一：采用QMA7981加速度计

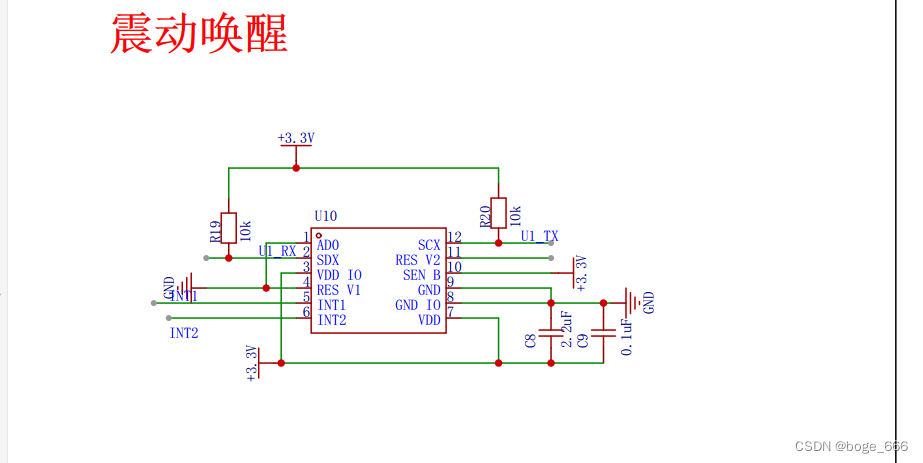

应用电路
实际测量：要实现震动唤醒，该芯片要保持激活状态，在工作中，该芯片功耗达到160uA@3.3V，该芯片进入休眠模块，能到2uA@3.3V的功耗，但芯片不能触发震动唤醒功能，为了实现更低功耗，于是采用物理特性的震动开关

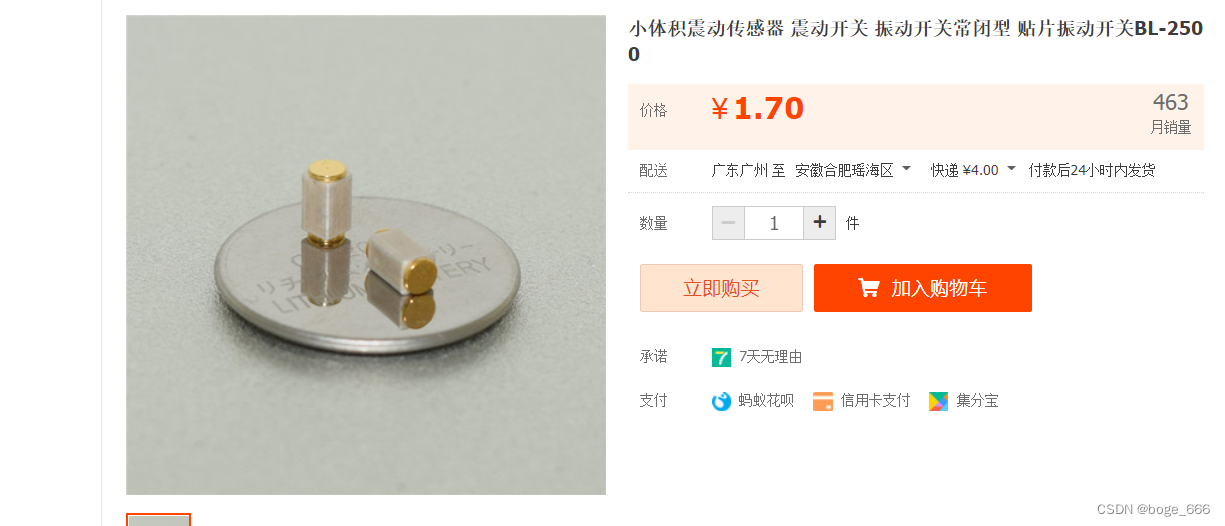

方案二：采用震动开关

在这里插入图片描述

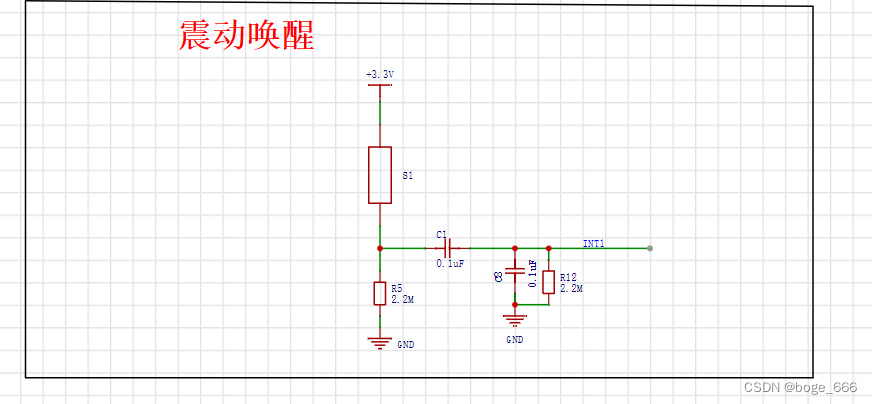

厂家推荐的电路图不能，实现上升沿，唤醒单片机，于是修改电路如下所示：
在这里插入图片描述
实际测量：功耗低于1uA
