PCB设计笔记(三)——HDMI的布局布线设计

HMDI的布局布线设计

---

前言

HDMI布局布线相对简单，一学就会，只需要注意几个小点，就能够很好的绘制PCB了

一、HDMI是什么

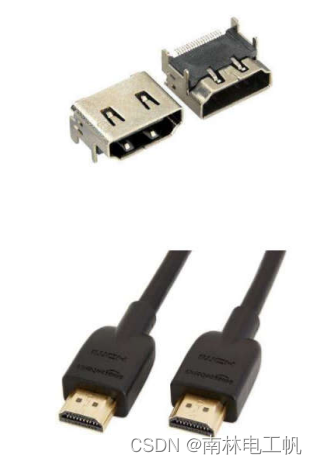

布局布线之前按照老规矩，还是了解一下什么是HDMI以及HDMI接口长什么样子。高清多媒体接口（英语:High Definition Multimedia Interface，简称HDMI )是一种全数字化视频和声音发送接口，可以发送未压缩的音频及视频信号。HDMI可用于机顶盒、DVD播放机、个人计算机、电视游乐器、综合扩大机、数字音响与电视机等设备。HDMI可以同时发送音频和视频信号，由于音频和视频信号采用同一条线材，大大简化系统线路的安装难度。

二、HDMI的布局布线要求

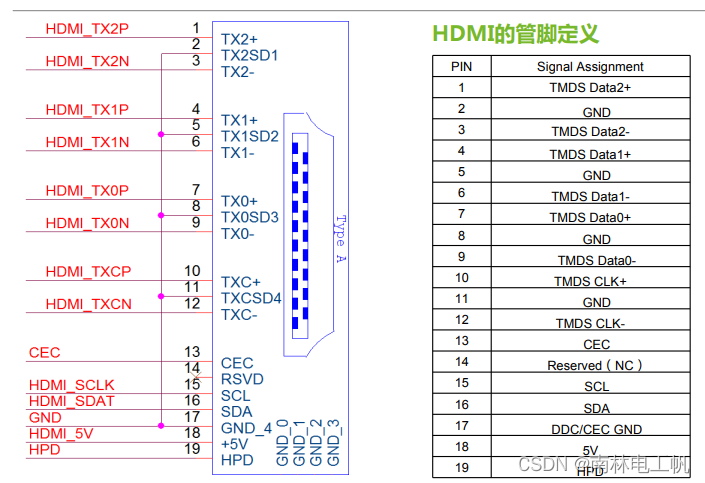

1. HDMI的引脚定义

从图中可以看出，HDMI主要就是由四对差分、IIC总线、电源和GND构成，主要解决的就是四对100欧姆差分布局即可。

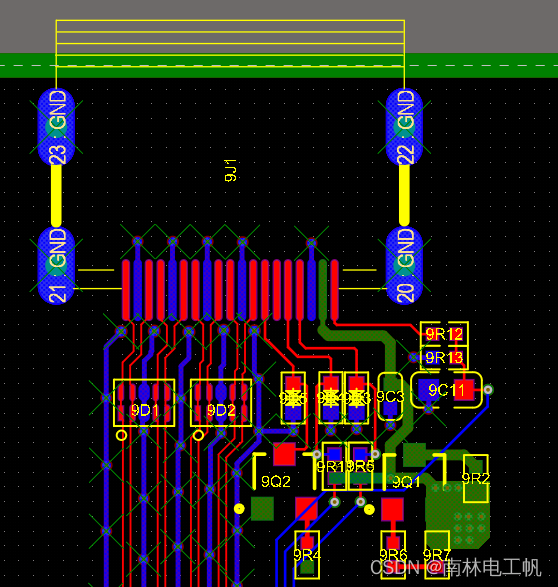

2. HMDI接口PCB布局要求

1. HDMI接口按照外形结构要求放置PCB板边，方便插拔
2. ESD静电保护器件靠近HDMI座子放置，优先级最高，优先于串阻串容
3. 其它如防倒灌电路、分压电路靠近HDMI座子放置
4. HDMI接口5V供电电路靠近HDMI座子放置

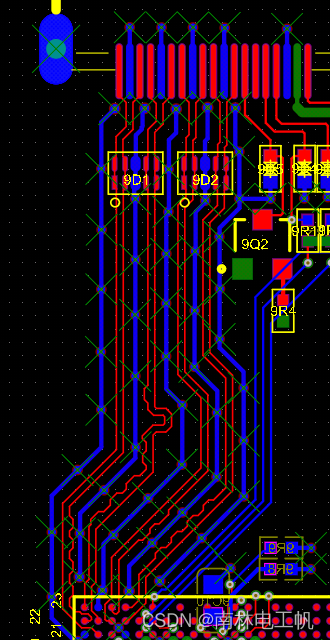

3. HMDI接口PCB布线要求

1. HDMI接口差分信号控制阻抗100欧姆
2. HDMI接口单端信号控制阻抗50欧姆
3. 所有信号布线靠近GND平面层进行布线
4. 四对差分信号之间保持15mil以上的间距需求，差分信号需要包地处理，并在包地线上打上地过孔
5. 四对差分信号需要做等长处理，对间误差为10mil，对内误差为5mil


---

总结

很简单吧
