openGL学习之绘制一个矩形

一、openGL相关库

1、openGL核心库，gl

2、openGL实用程序库, glu

3、openGL编程辅助库，aux

4、openGL实用程序工具包  ， glut

5、Windows专用库，wgl

其函数命名规则为 <库前缀><根命令><可选参数个数><可选参数类型>

二、绘制一个矩形

1、未使用裁剪

#include <gl/glut.h>
#include <Windows.h>

void Initial(void)
{
    glClearColor(0.75f,0.75f,0.75f,0.5f);
    glMatrixMode(GL_PROJECTION);

}
void Display()
{
    glClear(GL_COLOR_BUFFER_BIT    );
    glColor3f(0.0f,1.0f,0.0f);
    glRectf(0.0f,0.0f,1.0f,1.0f);   //参数分别为左下角坐标 和 右上角坐标 坐标系为opengl坐标系
    glFlush();
}
int main(int argc,char* argv[])
{
    glutInit(&argc,argv);
    glutInitDisplayMode(GLUT_SINGLE|GLUT_RGB);

    glutInitWindowPosition(300,100);
    glutInitWindowSize(500,400);

    glutCreateWindow("Rect");  //必须先设置好窗口位置大小才能创建窗口
    glutDisplayFunc(Display);
    Initial();
    glutMainLoop();

    return 0;
}

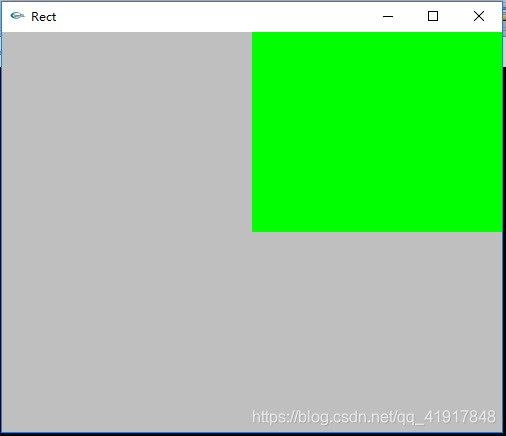

在未使用二维裁剪函数时，用 glRectf绘制的矩形是在openGL坐标系中实现的，其原点是窗口中心，向上为y轴正向，向右是x轴正向，其取值范围都是[-1,1]，代码中绘制了一个以（0,0）为左下角，（1,1）为右上角的矩形，颜色为绿色。

2、使用裁剪

void Initial(void)
{
	glClearColor(0.75f,0.75f,0.75f,0.5f);
	glMatrixMode(GL_PROJECTION);
	//调用该函数后，绘制矩形的坐标系原点位于左下角，显示区域为200*150
	gluOrtho2D(0.0,200.0,0.0,150.0);   //参数 左下角x 右上角x 左下角y 右上角y

}
void Display()
{
	glClear(GL_COLOR_BUFFER_BIT	);
	glColor3f(0.0f,1.0f,0.0f);
	glRectf(0.0f,50.0f,100.0f,150.0f);

    glColor3f(1.0f,0.0f,0.0f);
	glRectf(100.0f,50.0f,200.0f,150.0f);
	glFlush();
}

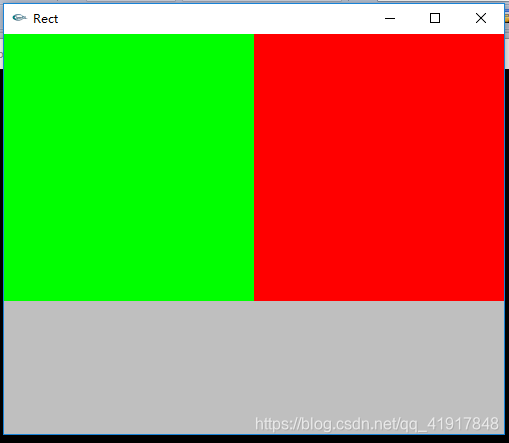

gluOrtho2D(LeftBottomx,RightTopx,LeftBottomy,RightTopy)四个参数分别为左下角x 右上角x 左下角y 右上角y，gluOrtho2D定义剪裁面，通过正交投影，把景物（模型）按照1:1的比例绘制到一个剪裁面上，相当于对世界坐标窗口的一个截取。在使用裁剪后，用glRectf绘制矩形时，其坐标系是以窗口左下角为原点，向上为y正向，向右为x正向，x、y的取值范围为gluOrtho2D形成的矩形区域的长宽。我绘制两个不同颜色的矩形，此时形成的矩形为

3、设置视口大小产生的影响

函数 glViewport（）定义视口，是从世界坐标系窗口到屏幕坐标系窗口的映射，决定了gluOrtho2D定义的剪裁图形如何映射到屏幕上，通过调节glViewport的参数， 可以调节模型在屏幕窗口上的缩放和显示位置。glViewport在默认情况下，视口被设置为占据打开窗口的整个像素矩形，窗口大小和设置视口大小相同，所以为了选择一个更小的绘图区域，就可以用glViewport函数来实现这一变换，在窗口中定义一个像素矩形，最终将图像映射到这个矩形中。glViewport(GLint x,GLint y,GLsizei width,GLsizei height)参数分别为：原点和宽高。 其原点位置也在左下角

void Display()
{
	glClear(GL_COLOR_BUFFER_BIT	);

	glColor3f(0.0f,1.0f,0.0f);
	glViewport(0,0,50,50);
	glRectf(0.0f,50.0f,100.0f,150.0f);
	glColor3f(1.0f,0.0f,0.0f);
	glRectf(100.0f,50.0f,200.0f,150.0f);
	glFlush();
}

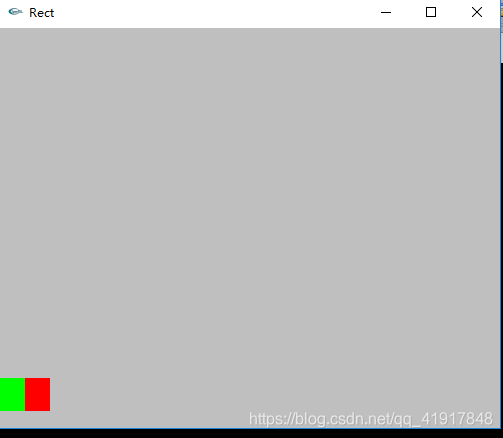

当我设置一个50*50的视口时，就会出现这样的结果：

此时显示区域只有50*50的区域，因此矩形也被缩小了。
