CAN总线负载及CANoe查看总线负载率

最新推荐文章于 2025-01-13 15:18:26 发布
最新推荐文章于 2025-01-13 15:18:26 发布
阅读量5.3k 收藏 50
点赞数 4
分类专栏： CAN 文章标签： 网络 经验分享 车载系统
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_41908302/article/details/134471222
版权
本文介绍了CAN总线负载率的概念，它是数据传输效率的衡量指标。通过实际数据速率与理论速率的比值计算，推荐负载率峰值不超过80%，平均负载率50%以下。同时，展示了如何使用CANoe软件查看和分析总线负载率。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

一、什么是CAN总线的负载率？

一般业内对负载率的定义为：实际数据传输速率和理论上能达到的数据传输速率的比值。

传输速率一般是按秒来计算，数据传输速率既为每秒钟传输了多少个BIT，负载率也默认为在一秒的时间范围内位资源的使用情况。理论上波特率为500K的总线上每秒钟能够传输500000个BIT，如果在某一秒中总线上只传输了100000个BIT，则总线负载率为20%。

总线负载率=总线每秒上传输的实际bit数量/总线波特率*100%

CAN BUS的总线负载率是CAN总线架构协议设计时的一个重要的指标。一般建议负载率峰值不要高于80%，平均负载率不要超过50%。当然这只是一般建议，具体根据使用场景和系统设计而定。
负载率越高，代表需要发送的数据越多，相对来说低优先级节点发生通讯延迟的概率越大。

二、负载率计算

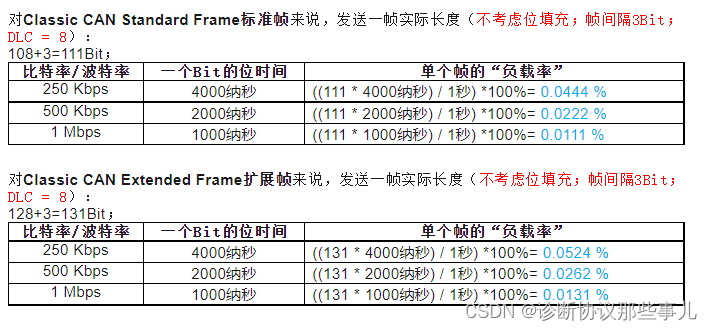

dc1

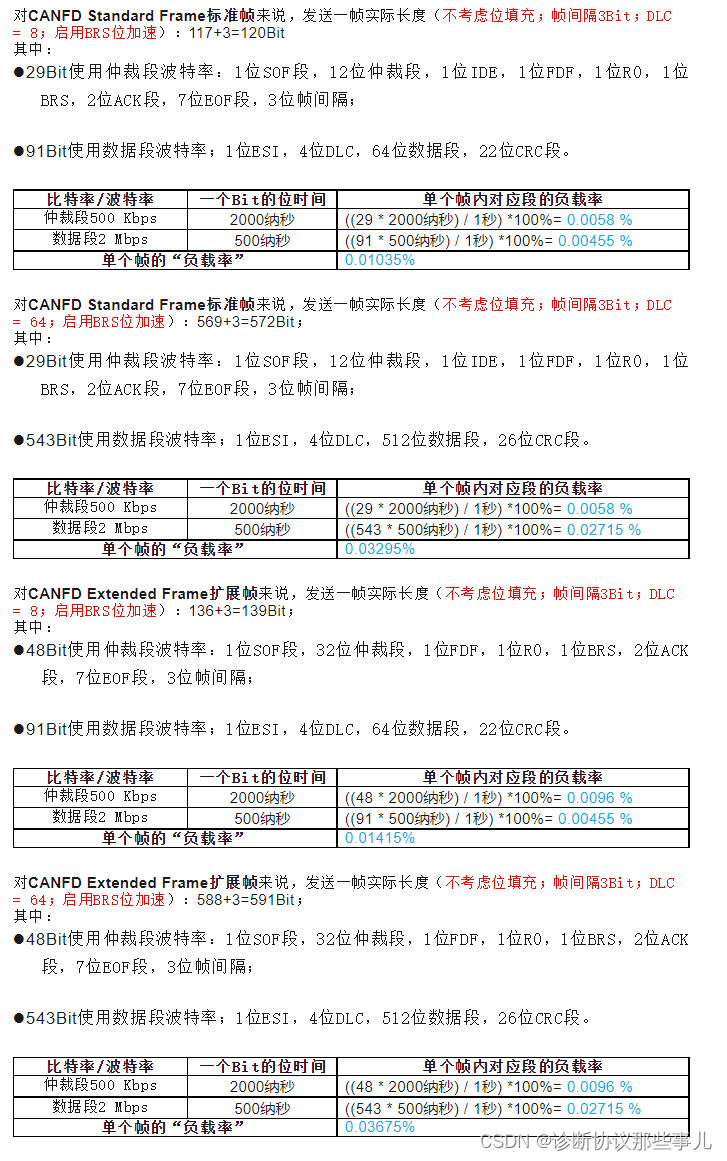

dc2

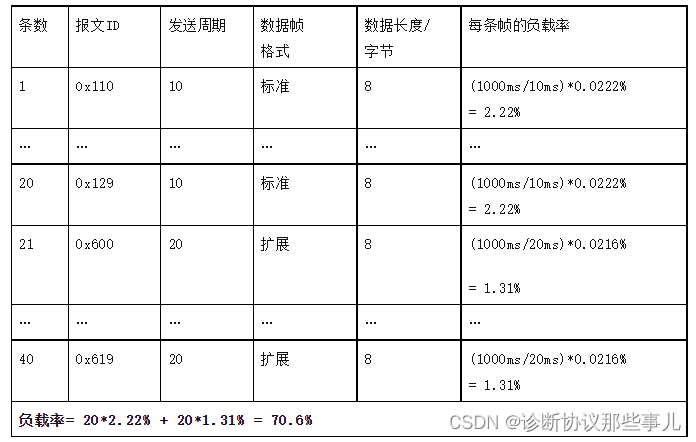

这里计算的CAN总线有10ms发送周期的标准数据帧报文20条，20ms发送周期的扩展数据帧报文20条，那么有：
负载率

三、CANoe查看总线负载率

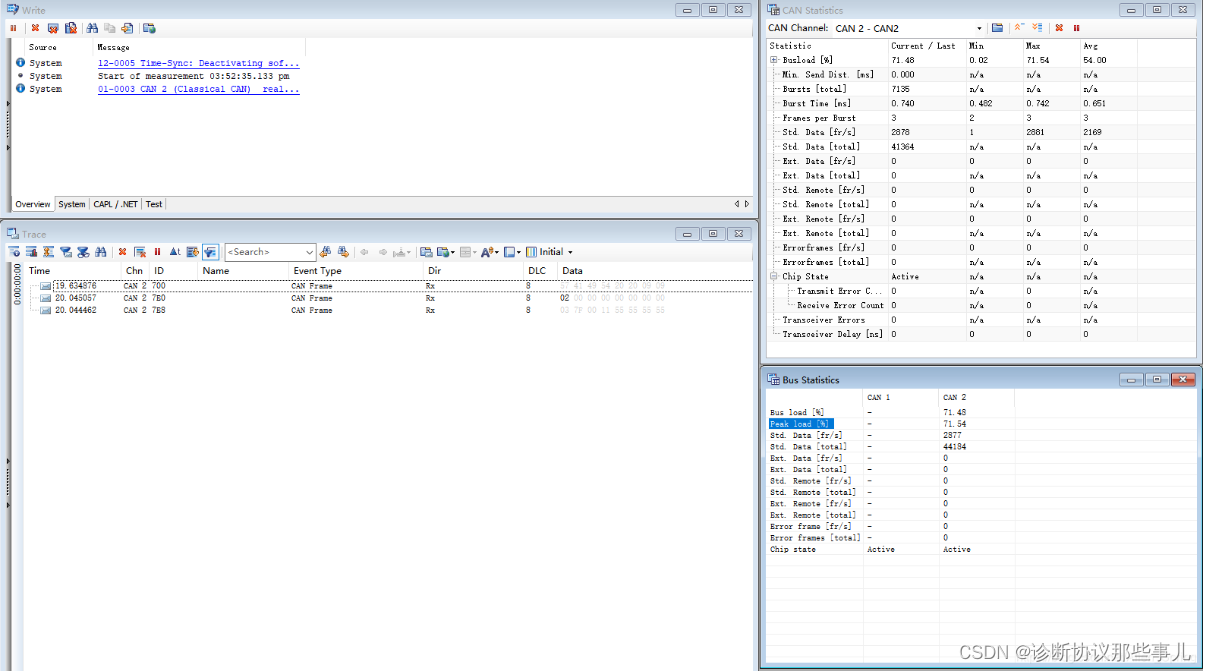

在顶部标签栏，点击Analysys，打开Statistics，选择View中CAN Statistics或Bus Statistics:
