FPGA基础实验：使用LED验证译码器逻辑

最新推荐文章于 2022-08-08 16:53:20 发布
最新推荐文章于 2022-08-08 16:53:20 发布
阅读量481 收藏
点赞数 1
CC 4.0 BY-SA版权
分类专栏： FPGA
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_41882923/article/details/80230549

1:验证2-4译码器

创建工程，创建BDF文件，创建Verlog文件

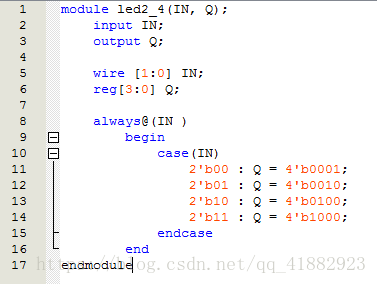

在Verlog文件中编写2-4译码器代码：

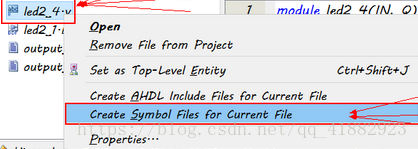

进行例化：

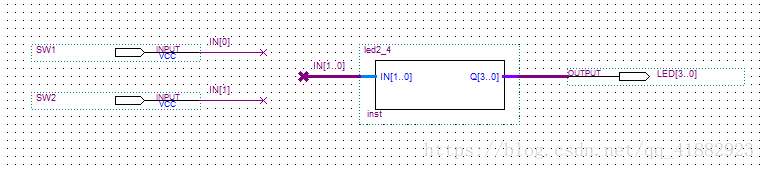

在BDF中配置器件以及管脚：

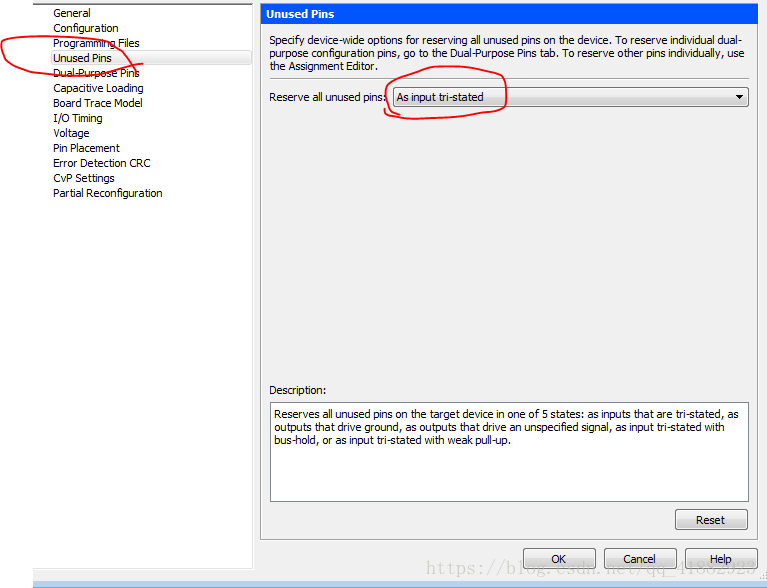

设置不用的管脚为三态：


然后编译下载：

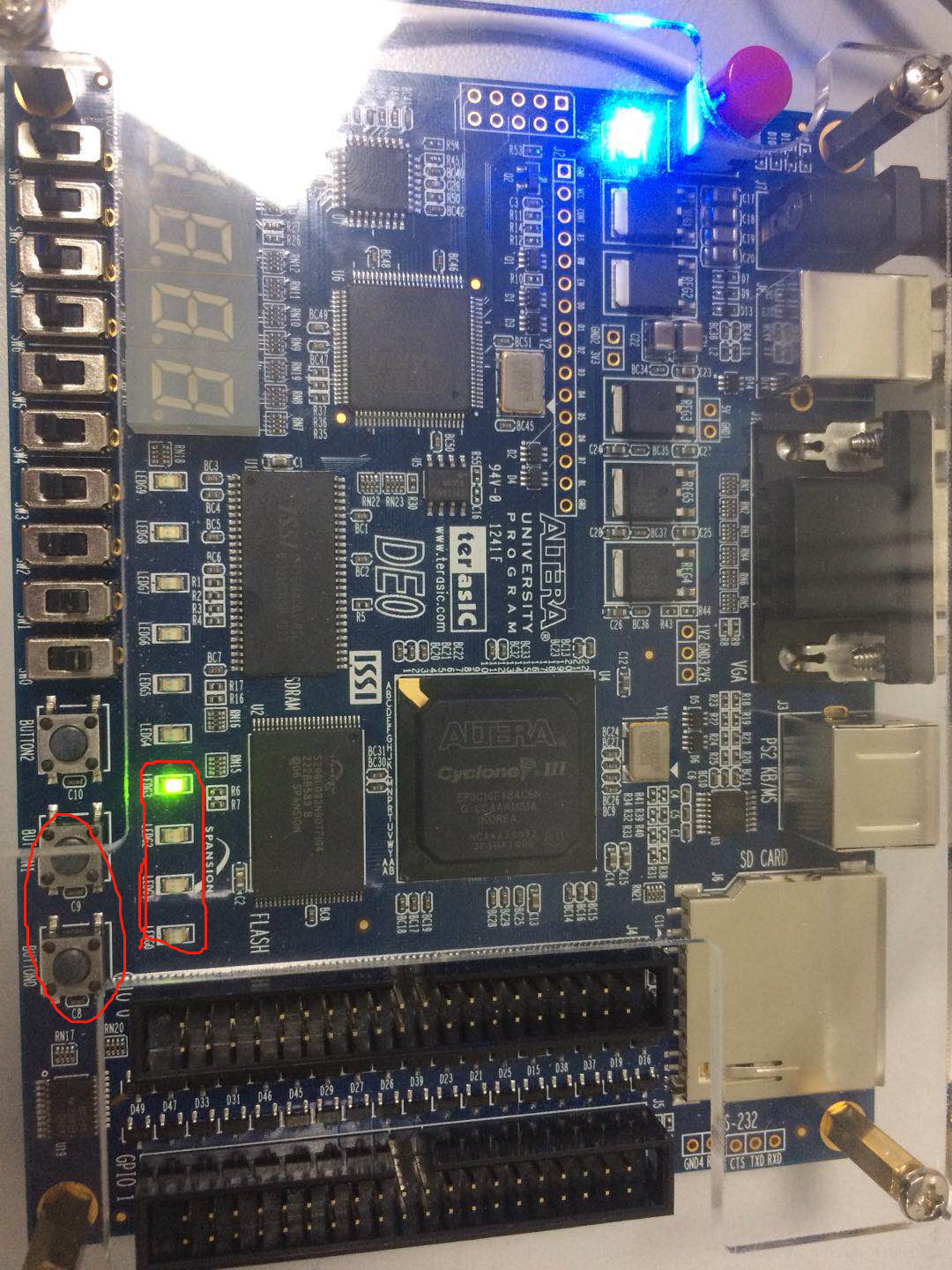

最终结果为两个开关控制4个LED灯的亮灭。完美实现了2-4译码器的功能。

同样的方法，我们可以放置2个2-4译码器模块，则总共有2组SW，
