端口映射的实验

1、名词介绍

“内网”与“外网”的概念：

内网：即所说的局域网，比如学校的局域网，局域网内每台计算机的IP地址在本局域网内具有互异性，是不可重复的。但两个局域网内的内网IP可以有相同的。

外网：即互联网，局域网通过一台服务器或是一个路由器对外连接的网络，这个IP地址是惟一的。也就是说内网里所有的计算机都是连接到这一个外网IP上，通过这一个外网IP对外进行交换数据的。也就是说，一个局域网里所有电脑的内网IP是互不相同的,但共用一个外网IP。（用ipconfig/all查到的IP是你本机的内网IP；在www.ip138.com上看到的是你连接互联网所使用的IP，即外网）。

在局域网中，每台电脑都可以自己分配自己的IP，这个IP只在局域网中有效。而如果你将电脑连接到互联网，你的网络提供商（ISP）的服务器会为你分配一个IP地址，这个IP地址才是你在外网的IP。两个IP同时存在，一个对内，一个对外。

当有两台电脑，你想组建一个局域网，你除了要用网线和路由器等设备将两台电脑相连，你还要将两台电脑设置固定IP，比如电脑A设为192.168.1.2，电脑B设为192.168.1.3，这样你就可以用这两个IP地址互相访问两台电脑，但这两个IP地址只在这两台电脑间有效，对外网无效。所以局域网中分配的IP与广域网中的IP完全没有对应关系。

你在内网的机子在上网时，都是在向网关发出请求，再由网关（一般为路由器）用外网IP转到INT网上，接受数据后，再分发到你的内网IP上。

公有 IP 和私有 IP 的区别

公有地址(Public address)：由 Inter NIC(Internet Network Information Center 因特网信息中心)负责。这些 IP 地址分配给注册并向Inter NIC提出申请的组织机构，公有 IP 全球唯一，通过它直接访问因特网(直接能上网)。

私有地址(Private address)：属于非注册地址，专门为组织机构内部使用，说白了，私有 IP 不能直接上网。

而我们平时通过运营商(电信、移动、联通宽带等)上网，家里面通过路由器分出来的 IP 都是私有 IP(局域网 IP)，大家可能会疑问，我们可以上网啊，怎么会是私有 IP 呢?租用(申请)公有 IP 是需要钱的。运营商买了一些公有 IP，然后通过这些公有 IP 分出来，再分给一个一个的用户使用。这个过程有点类似于，我们去安装了宽度，通过路由器分出几个 IP，让好几个人都能上网，当然运营商通过公有 IP 分出来的过程肯定比这个复杂多了。所以，我们平时上网用的 IP 是私有 IP，真正拥有公有 IP 的是运营商(当然，我们可以租用一个公有 IP )。所以，A 家庭的局域网 IP 和 B 家庭的局域网 IP 相同很正常，但是，最终 A 和 B 能上网(数据走出去)还是通过运营商的公有 IP，毕竟，公有 IP 的资源有限，这一片区域的用户使用的很有可能(实际上就是这样的)是同一个公有 IP，这样的话，又回到前面的问题，假如 A 和 B 的局域网 IP 相同(192.168.31.11)，当他们同时访问百度服务器的时候，百度服务器如何区分哪个是 A，哪个是 B 呢?

端口映射

端口映射分为动态映射和静态映射。动态端口映射实际上是NAT网关的工作方式。静态端口映射在NAT网关上打开一个固定端口，然后设置端口接收的数据将转发到哪个IP和端口。无论是否成功连接，映射关系始终存在。

动态端口映射是 NAT 的一种，它将外网主机的 IP 地址的一个端口映射到内网中一台机器，提供相应的服务。当用户访问该 IP 的这个端口时，服务器自动将请求映射到对应局域网内部的机器上。

让虚拟机的端口映射到公网，通过公网直接可以访问虚拟机

2、通过路由器映射

虚拟机使用桥接，改成自动分配的，或者手工指定一个与你本机在同一网段的IP地址，然后在路由上面把端口映射指向你的虚拟机的IP地址即可！

3、Ngrok实现端口映射

官网：https://ngrok.com/

国内版：https://www.ngrok.cc/

以centos系统为例：

下载安装包

linux：https://bin.equinox.io/c/4VmDzA7iaHb/ngrok-stable-linux-amd64.zip

解压

$unzip /path/to/ngrok.zip

连接账户

运行此命令会将帐户的authtoken添加到ngrok.yml文件中。所有开放式隧道都将列在仪表板中。

$ ./ngrok authtoken 1OoqLBzQetcHL1z5gPIB6drZlfz_3WybfFtGXEL8CJ3vTRkuK

运行ngrok

我这边主要是实现ssh远程的功能，所以映射22端口就行

$ ./ngrok tcp 22

要在端口80上启动HTTP隧道，请运行以下命令：

$ ./ngrok http 80

帮助信息：

$ ./ngrok help

国内版的操作：

注册账号
点击开通隧道——点击免费服务器
选择tcp隧道名称随便写选择远程端口——点击确认开通
点击隧道管理可以看到添加的隧道信息——点击客户端下载下载对应的客户端

安装教程linux：http://www.ngrok.cc/_book/start/ngrok_linux.html

安装教程windows：http://www.ngrok.cc/_book/start/frp_windows.html

4、frp内网穿透实现ssh访问内网主机

frp 是一个可用于内网穿透的高性能的反向代理应用，支持 tcp, udp 协议，为 http 和 https 应用协议提供了额外的能力，且尝试性支持了点对点穿透。

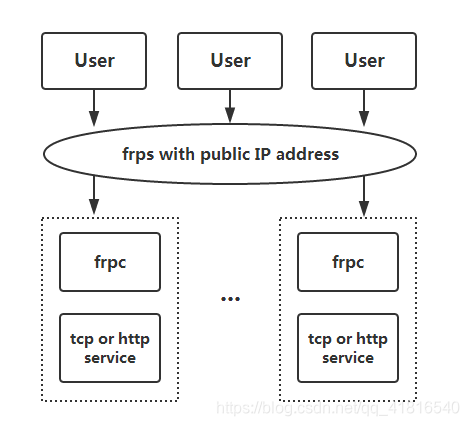

架构

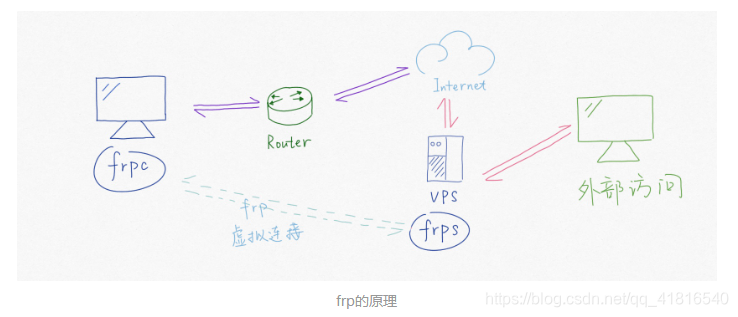

frp实际使用时，会按照端口号进行对应的转发，原理如下图所示。

配置 ssh 访问内网机器

根据不同的系统架构选择不同的安装包，从 frp下载链接上下载合适的安装包。由于本人的公网服务器是 vultr 上面的一台 VPS，操作系统是 CentOS 7；内网机器也是一台 Linux 服务器，操作系统是 Ubuntu 16.04，所以我使用的安装包是 frp_0.21.0_linux_amd64.tar.gz 。配置步骤如下：

下载安装包

官网：http://gofrp.org

下载：https://github.com/fatedier/frp/releases

教程：frp中文文档

https://github.com/fatedier/frp/blob/master/README_zh.md

示例：frps.ini服务端,全配置参数

https://github.com/fatedier/frp/blob/master/conf/frps_full.ini

示例：frpc.ini客户端,全配置参数

https://github.com/fatedier/frp/blob/master/conf/frpc_full.ini

在公网服务器和内网机器上都要下载安装包并解压：

# wget https://github.com/fatedier/frp/releases/download/v0.21.0/frp_0.21.0_linux_amd64.tar.gz

# tar -xzvf frp_0.21.0_linux_amd64.tar.gz

# mv frp_0.21.0_linux_amd64 frp

用到的只有一下4个文件：

将 frps 及 frps.ini 放到具有公网 IP 的机器上。

将 frpc 及 frpc.ini 放到处于内网环境的机器上。

服务端公网ip操作

# cd frp

修改配置文件 # vi frps.ini，如下：

[common]

bind_port = 7000 #frp服务端端口（必须）

配置很简单，然后启动：

# nohup ./frps -c frps.ini &

添加开机自启动：

#printf "nohup /root/frp/frps -c /root/frp/frps.ini &" >> /etc/rc.local

查看 nohup.out 的信息

# tail -f nohup.out

2018/09/14 05:33:15 [I] [service.go:130] frps tcp listen on 0.0.0.0:7000
2018/09/14 05:33:15 [I] [root.go:207] Start frps success
2018/09/14 05:49:47 [I] [service.go:130] frps tcp listen on 0.0.0.0:7000
2018/09/14 05:49:47 [I] [root.go:207] Start frps success
2018/09/14 06:28:59 [I] [service.go:319] client login info: ip [125.71.219.33:37092] version [0.21.0] hostname [] os [linux] arch [amd64]
2018/09/14 06:28:59 [I] [proxy.go:217] [93eec0dde173fc68] [ssh] tcp proxy listen port [6000]
2018/09/14 06:28:59 [I] [control.go:335] [93eec0dde173fc68] new proxy [ssh] success

客户端内网ip操作

修改配置文件# vi frpc.ini，如下：

[common]
server_addr = 0.0.0.0   #frp服务端地址，可以填ip或者域名，这里假设为0.0.0.0
server_port = 7000      #frp服务端端口，即填写服务端配置中的 bind_port

[ssh]                   #如果有多个内网机器需要修改，例[ssh1]
type = tcp              #连接类型，填tcp或udp
local_ip = 127.0.0.1    #填127.0.0.1或内网ip都可以
local_port = 22         #需要转发到的端口，ssh端口是22
remote_port = 6000      #frp服务端的远程监听端口，即你访问服务端的remote_port就相当于访
                        #客户端的 local_port，如果填0则会随机分配一个端口

启动客户端程序：

# nohup ./frpc -c frpc.ini &

查看 nohup.out 的信息

# tail -f nohup.out

2018/09/14 14:28:58 [I] [proxy_manager.go:300] proxy removed: []
2018/09/14 14:28:58 [I] [proxy_manager.go:310] proxy added: [ssh]
2018/09/14 14:28:58 [I] [proxy_manager.go:333] visitor removed: []
2018/09/14 14:28:58 [I] [proxy_manager.go:342] visitor added: []
2018/09/14 14:28:59 [I] [control.go:246] [93eec0dde173fc68] login to server success, get run id [93eec0dde173fc68], server udp port [0]
2018/09/14 14:29:00 [I] [control.go:169] [93eec0dde173fc68] [ssh] start proxy success

外网登录

完成前面三步的配置就可以登录对应的内网机器了，执行 ssh 命令：

ssh -p 6000 username@server_addr

上面登录使用的 username 是内网机器的用户名，server_addr是公网服务器的IP，port 6000就是设置的 remote_port，最后的登录密码是内网机器的密码，而不是公网机器的密码，这一点一定要注意。

问题项目

在启动服务端和客户端程序之后，可能发现还是无法登录到内网内网机器，在内网机器上面执行 tail -f nohup.out 查看启动命令的执行结果，可以发现以下的问题：

# tail -f nohup.out

2018/09/14 14:11:02 [I] [proxy_manager.go:333] visitor removed: []
2018/09/14 14:11:02 [I] [proxy_manager.go:342] visitor added: []
2018/09/14 14:13:09 [W] [control.go:113] login to server failed: dial tcp xxx.xxx.xxx.xxx:7000: connect: connection timed out
dial tcp xxx.xxx.xxx.xxx:7000: connect: connection timed out

仔细检查了一下，发现是我公网服务器防火墙的原因，没有允许对应端口的流量通过，所以需要配置防火墙：

iptables -I INPUT -p tcp -m state --state NEW -m tcp --dport 6000:6500 -j ACCEPT #如果是需要添加多个客户端，推荐这样操作

iptables -I INPUT -p tcp -m state --state NEW -m tcp --dport 7000 -j ACCEPT

添加开机启动

在/etc/rc.local里面添加/root/frp/frps -c /root/frp/frps.ini (文件的具体路径根据实际情况填写),终端里面输入下面的命令，或者把文件下载回本地修改后重新上传覆盖源文件。

vi /etc/rc.local

systemctl来控制启动，客户端

vi /lib/systemd/system/frps.service

在frps.service里写入以下内容

[Unit]
Description=fraps service
After=network.target network-online.target syslog.target
Wants=network.target network-online.target

[Service]
Type=simple
#启动服务的命令（此处写你的frpc的实际安装目录）
ExecStart=/root/frp/frpc -c /root/frp/frpc.ini

[Install]
WantedBy=multi-user.target

然后启动 frps

systemctl start frps

再打开自启动

systemctl enable frps

重启 systemctl restart frps

停止 systemctl stop frps

查看应用日志 systemctl status frps
