EIGRP实验案例配置

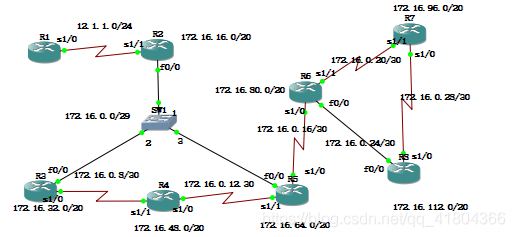

实验拓扑图:
在这里插入图片描述
实验要求如下:
1、R1为ISP,只能配置IP地址
2、R1与R2间为PPP封装,使用chap认证,R1主认证方
3、R2—R8地址为172.16.0.0/16
4、R4的S1/1口带宽为800k,R4到R2的环回为非等开销负载均衡
5、保证更新安全,减少条目数量
6、R6到达R8的环回通过R7进行
7、R2—R8均可访问R1的环回
8、R1telnetR2实际登陆到R8

IP地址规划
172.16.0.0/20 主干
172.16.0.0/29 172.16.0.8/30 172.16.0.12/30
172.16.0.16/30 172.16.0.20/30 172.16.0.24/30
172.16.0.28/30
172.16.16.0/20 R2 172.16.16.0/21 172.16.24.0/21
172.16.32.0/20 R3 172.16.32.0/21 172.16.40.0/21
172.16.48.0/20 R4 172.16.48.0/21 172.16.56.0/21
172.16.64.0/20 R5 172.16.64.0/21 172.16.72.0/21
172.16.80.0/20 R6 172.16.80.0/21 172.16.88.0/21
172.16.96.0/20 R7 172.16.96.0/21 172.16.104.0/21
172.16.112.0/20 R8 172.16.112.0/21 172.16.120.0/21

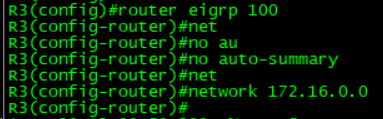

R2-R8配置EIGRP协议
在这里插入图片描述
其他配置相同

R1与R2间为PPP封装,使用chap认证,R1主认证方

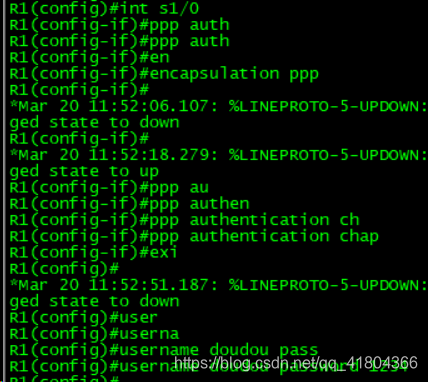

R1主证方-----不基于主机名的
在这里插入图片描述

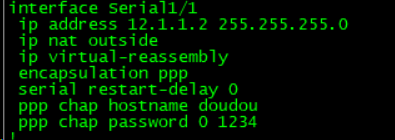

R2上被认证方
在这里插入图片描述
R4的S1/1口带宽为800k,R4到R2的环回为非等开销负载均衡
通过修改差异值实现非等开销负载均衡
在这里插入图片描述

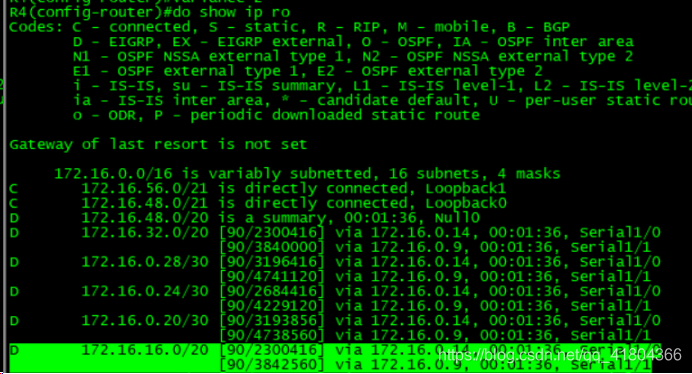

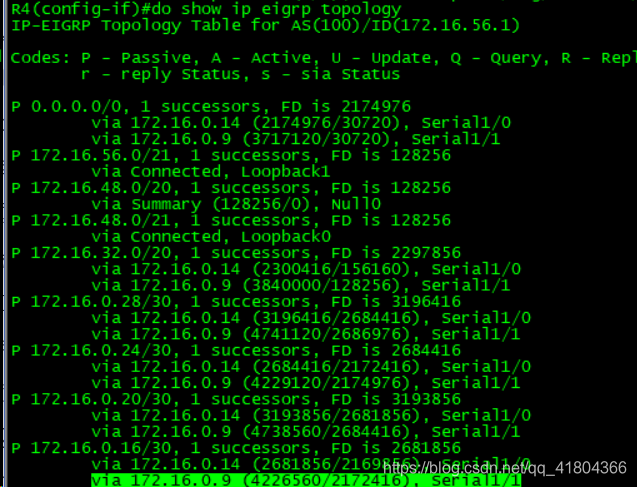

差异值=备份路径FD/最佳路径FD=向上取整=4226560/2681856=2

在这里插入图片描述

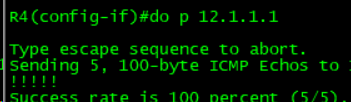

结果
在这里插入图片描述

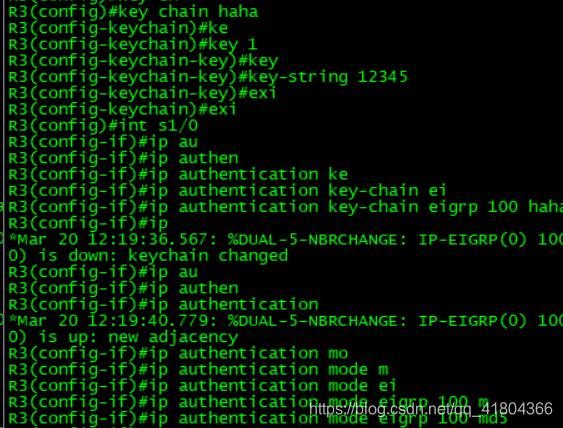

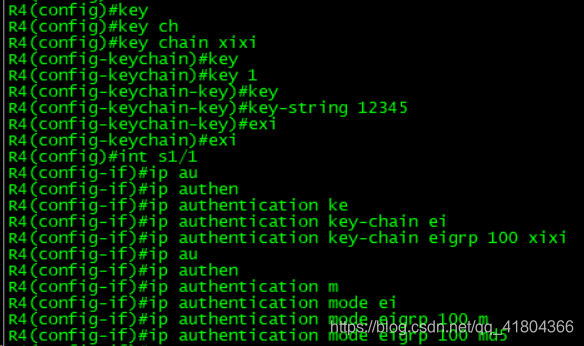

保证更新安全 R3-R4上做认证
在这里插入图片描述
在这里插入图片描述
减少条目数量----在所有的跟新源接口上做汇总路由
在这里插入图片描述

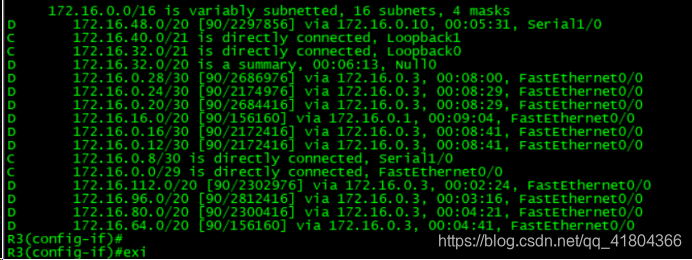

其他配置一样,结果如下
在这里插入图片描述

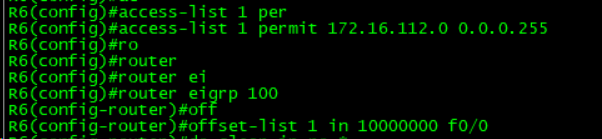

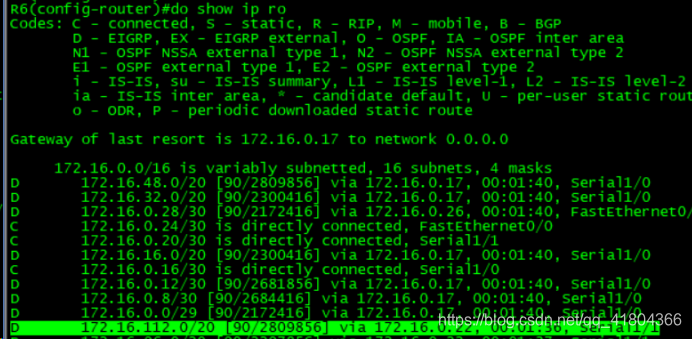

R6到达R8的环回通过R7进行-----干涉选路,做路由策略–控制列表
在这里插入图片描述
在这里插入图片描述
R2—R8均可访问R1的环回----静态缺省指向ISP,内网接口做缺省指向内网
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

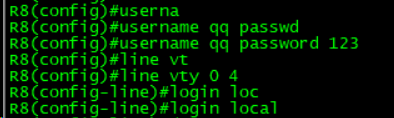

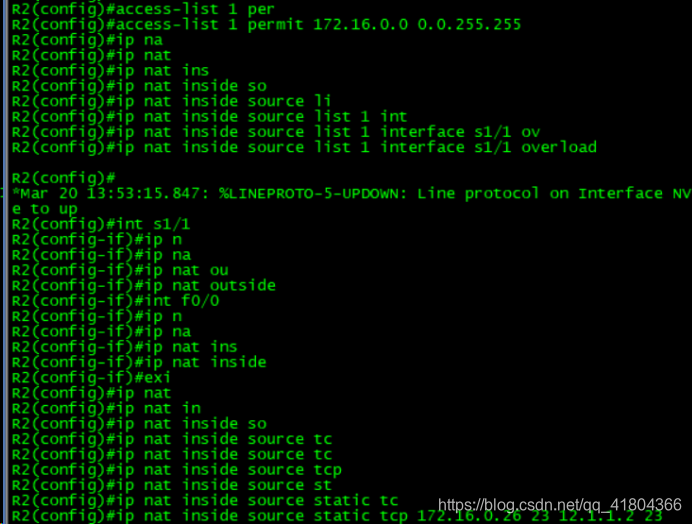

R1telnetR2实际登陆到R8
在这里插入图片描述在这里插入图片描述

在这里插入图片描述
