FPGA除法——迭代除法

原文来自FPGA除法——迭代除法
FPGA的除法运算有恢复余数法、不回复余数法（加减交替法）、Goldschmidt方法、泰勒级数展开等，今天来介绍一种较为简单的迭代除法，以及仿真验证。

基本的算法如下：

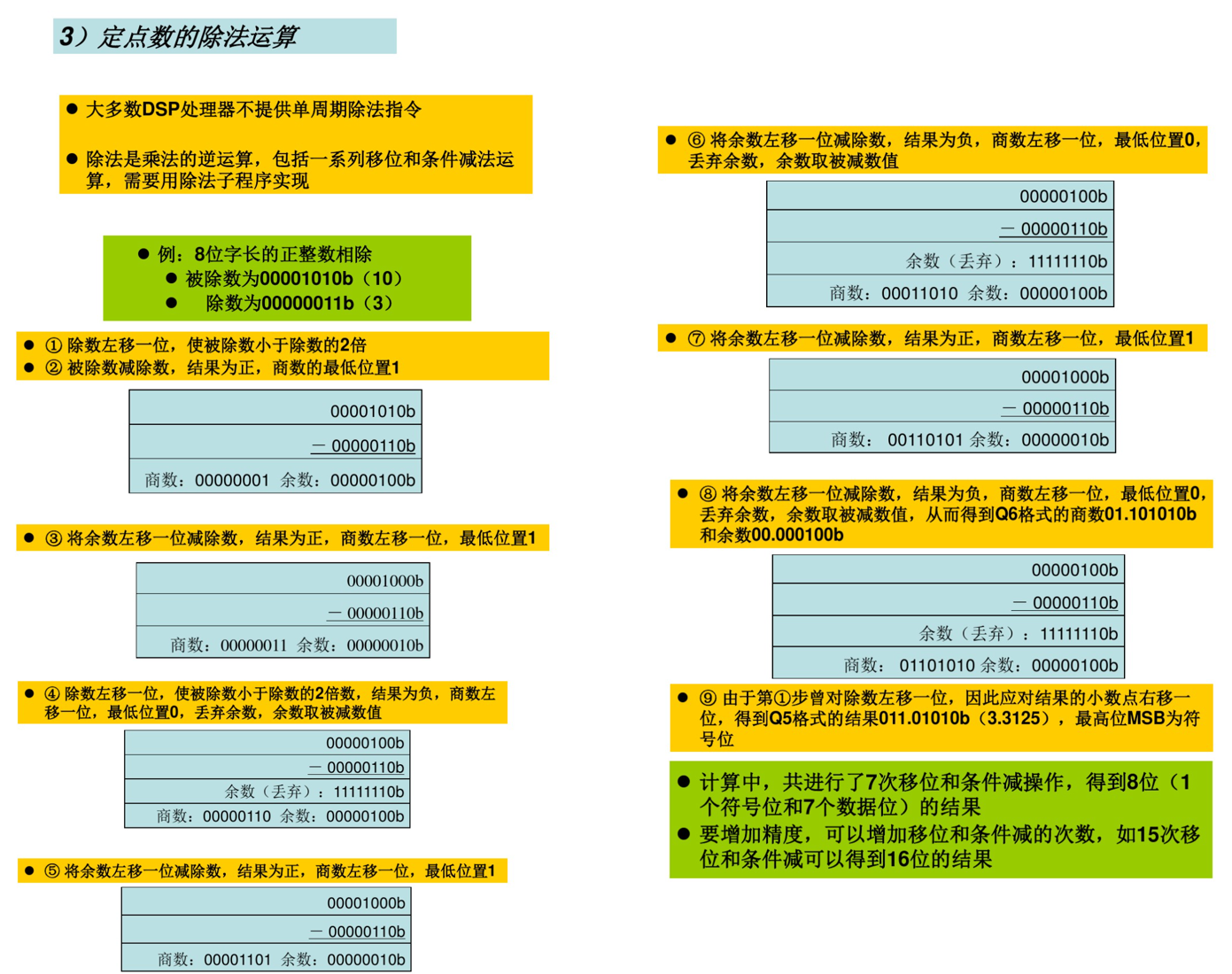

如图介绍了算法的基本流程，在实现的方面，需要注意以下几点：

1、首先需要先要进行归一化，在这里我们默认被除数是大于除数的，然后我们需要将除数归一化到小于等于除数但大于等于1/2的被除数。

2、以移位的次数作为结束的标志，这里我们一共移位6次。

具体实现的Verilog代码如下

// 迭代除法
// Author：Infinite
// Date:2020-4-2
// url:https://infinite-zh.com/2020/04/02/fpga%e9%99%a4%e6%b3%95-%e8%bf%ad%e4%bb%a3%e9%99%a4%e6%b3%95/
module Divide(
	input clk,
	input rst,
	input [7:0] divisor,
	input [7:0] dividend,
	output [7:0] quotient,
	output [3:0] shift
);

reg [3:0] count;  //迭代计数器
reg [3:0] shiftcount;
reg [7:0] divisorReg;
reg [
