1、总结：

上拉电阻的目的是为了保证GPIO（低电平有效）无信号输入时输入端的电平为高电平，

相反的，下拉电阻是为了保证GPIO（高电平有效）无信号输入时输入端的电平为低电平。

2、概念

上拉电阻就是： 将一个不确定信号（高或低电平），通过一个电阻与电源VCC相连，固定在高电平；

下拉电阻就是： 将一个不确定信号（高或低电平），通过一个电阻与地GND相连，固定在低电平 。

3、电路图

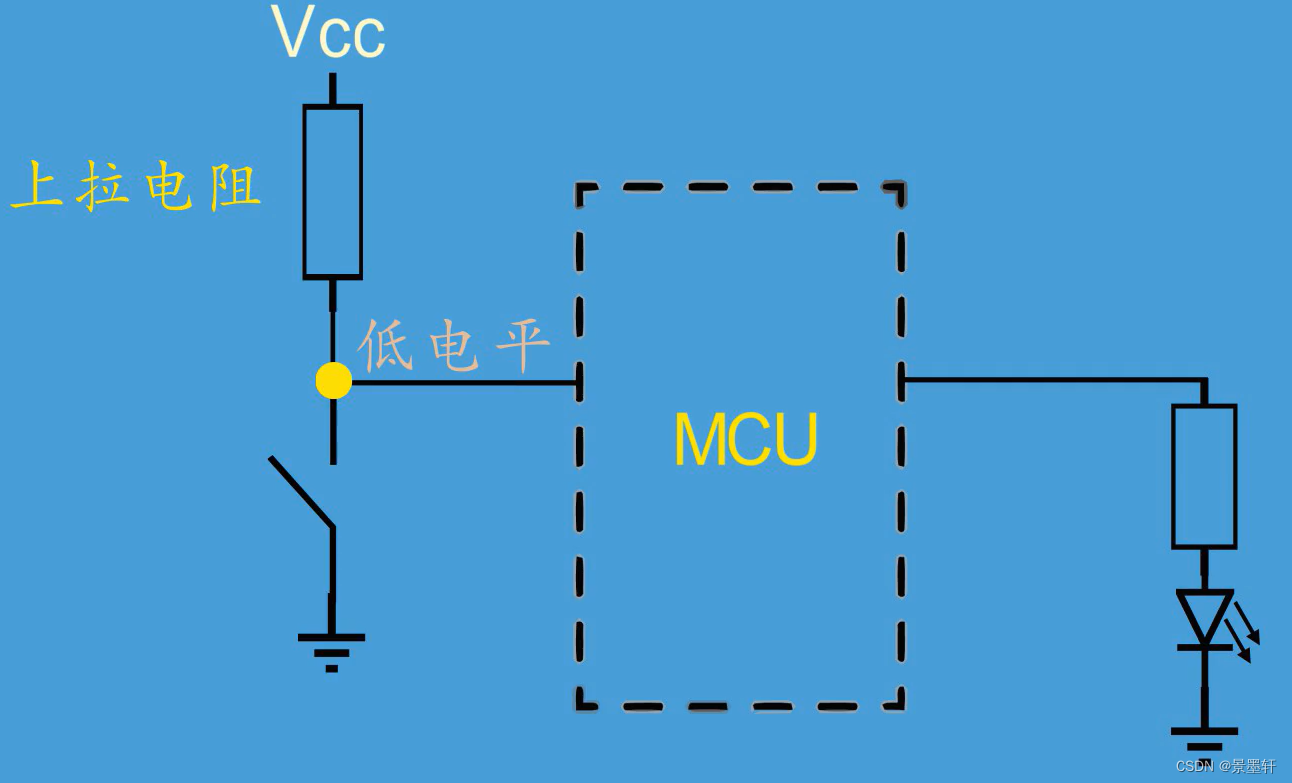

上拉电阻

上拉电阻

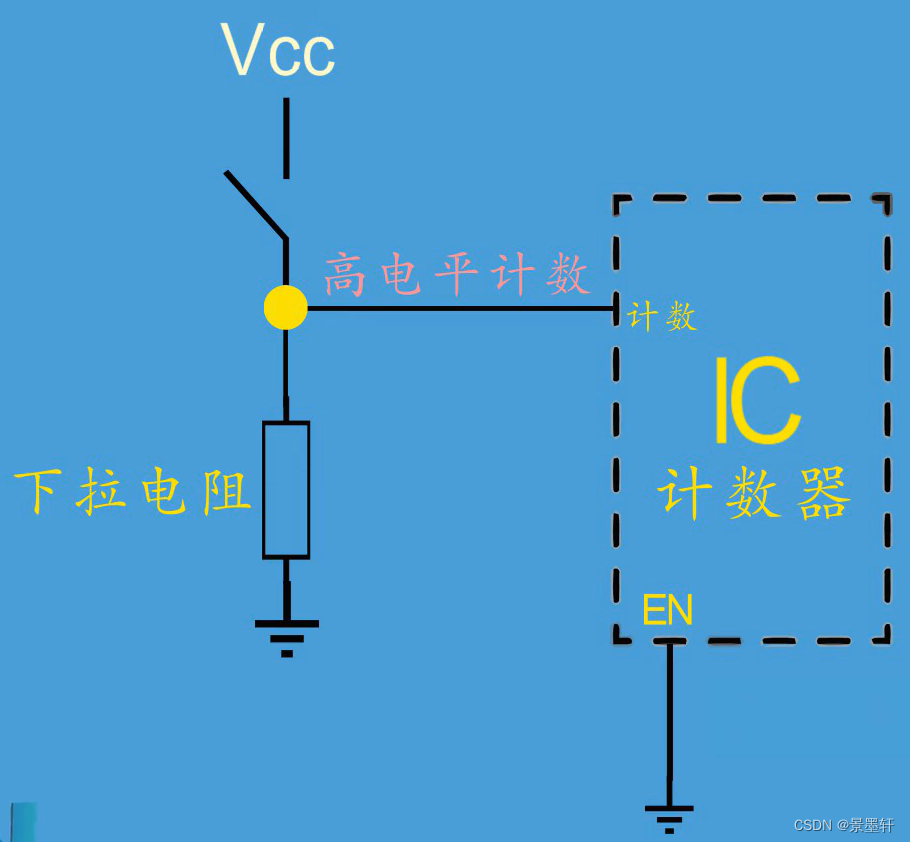

下拉电阻在这里插入图片描述

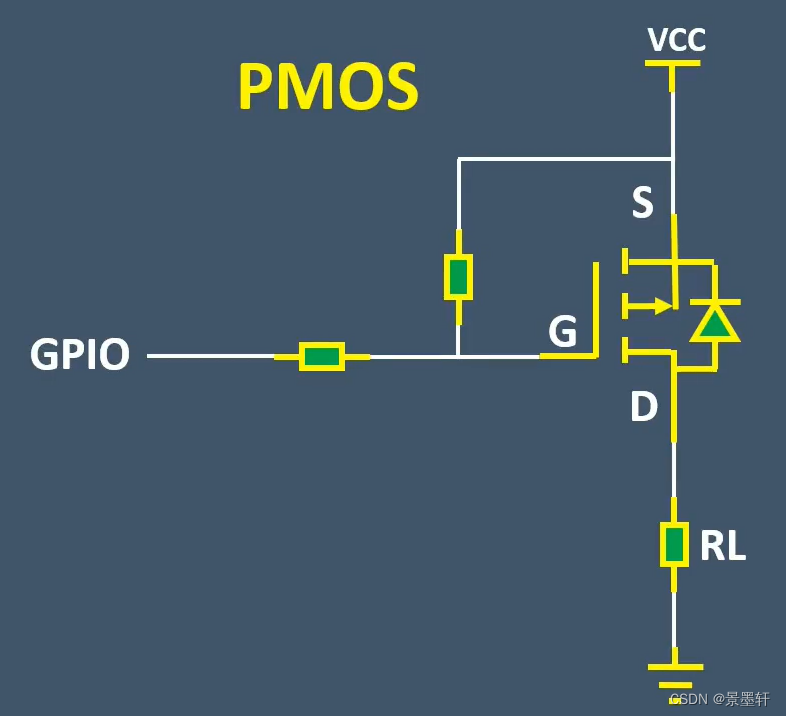

MOS管的上拉电阻在这里插入图片描述

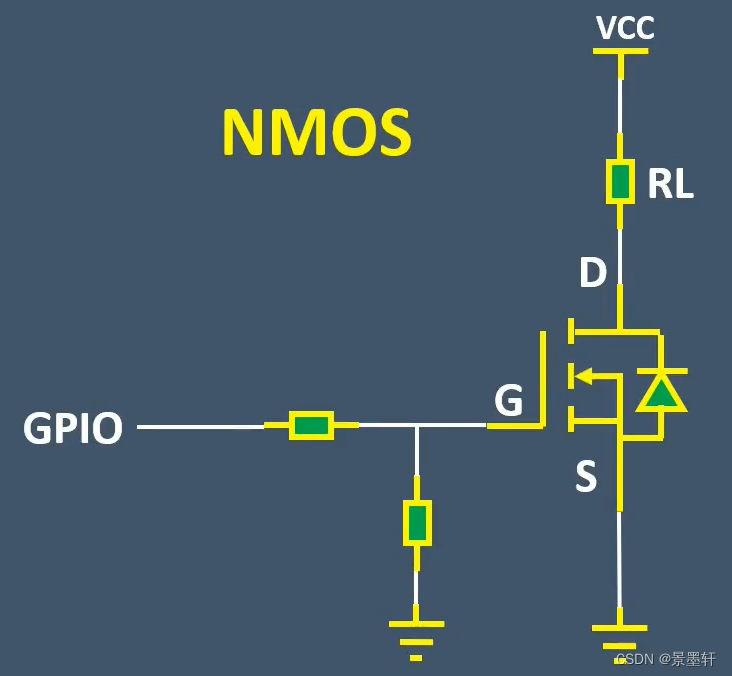

MOS管的下拉电阻在这里插入图片描述
