threejs的后期处理通道包提供了各种强大的效果，有了这些效果会大大降低代码难度，并且可以直接使用内置的着色器包，避免了复杂的着色器代码编写。后期处理通道一般都按顺序执行，后加入的会覆盖前面的通道。（关于内置着色器包的使用请看这篇文章）

效果示例：

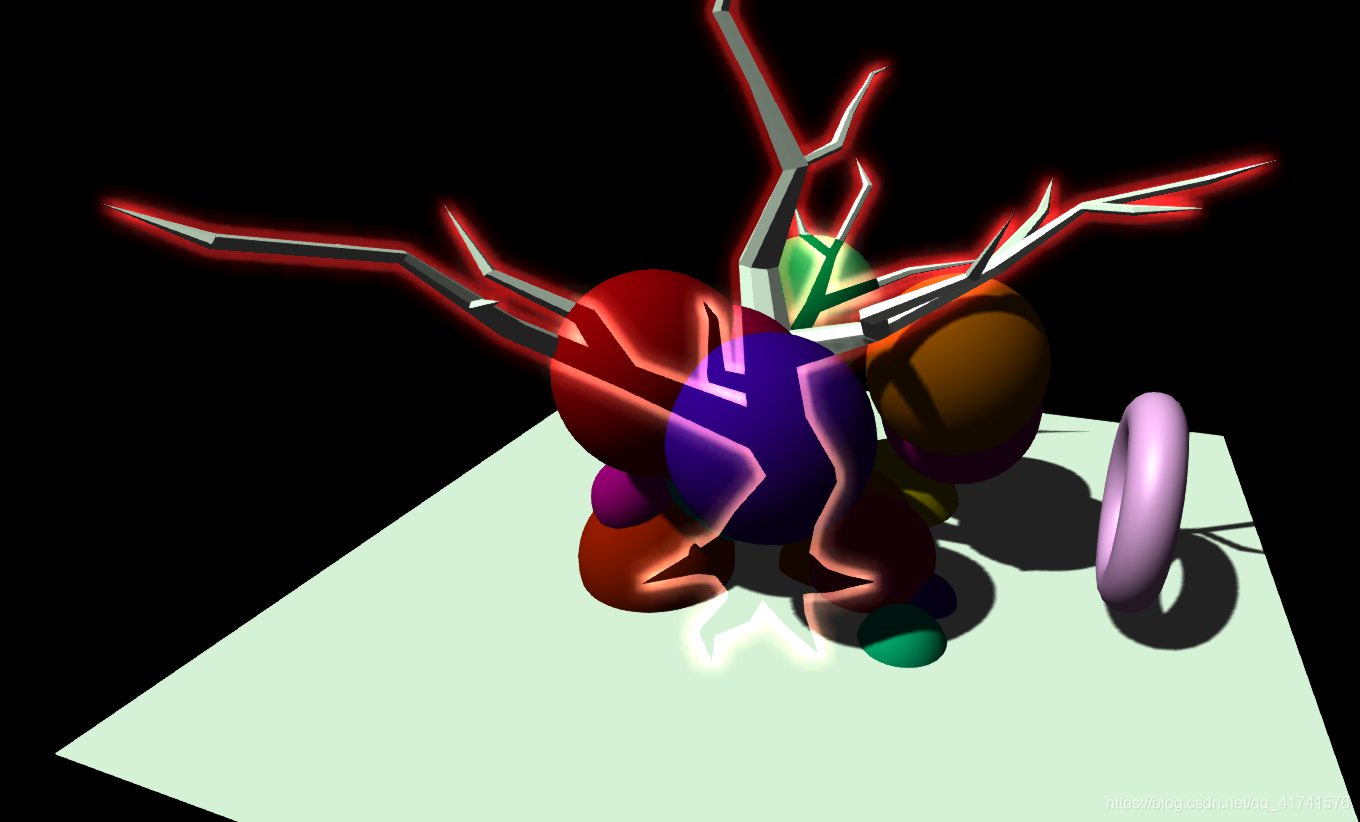

1.边缘泛光
在这里插入图片描述

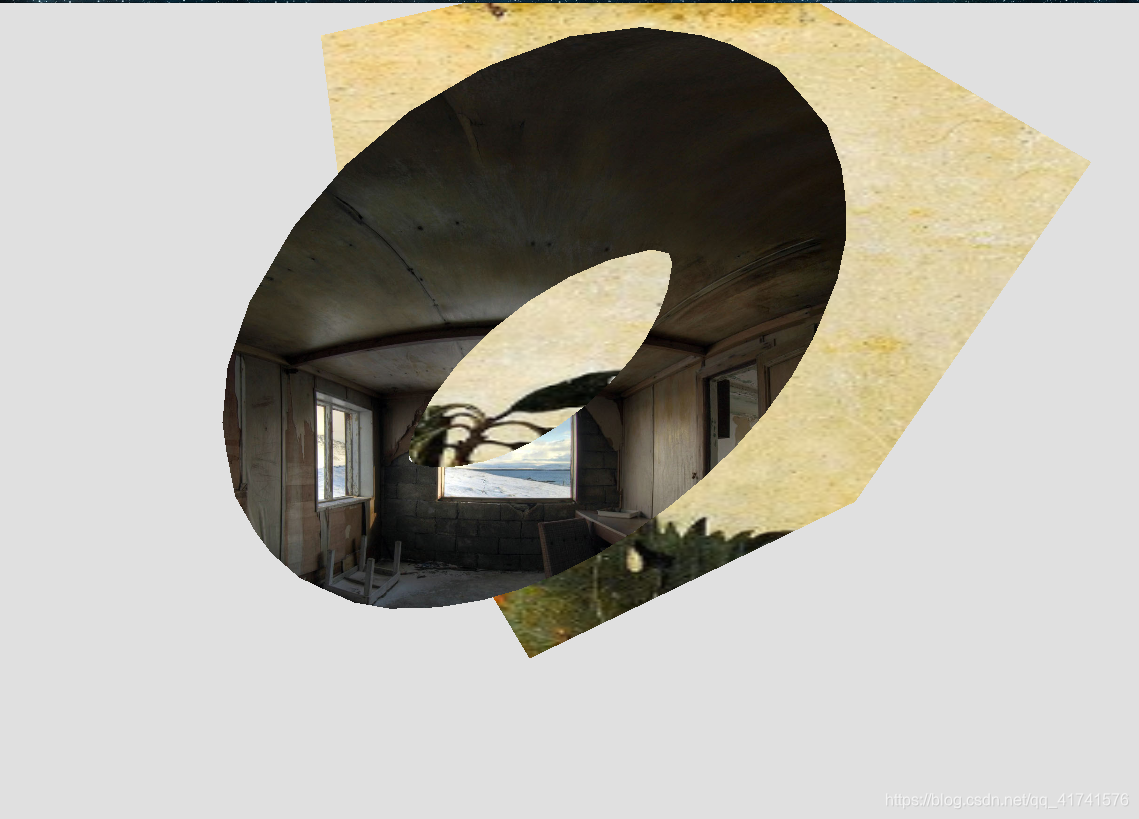

2.掩蔽物通道

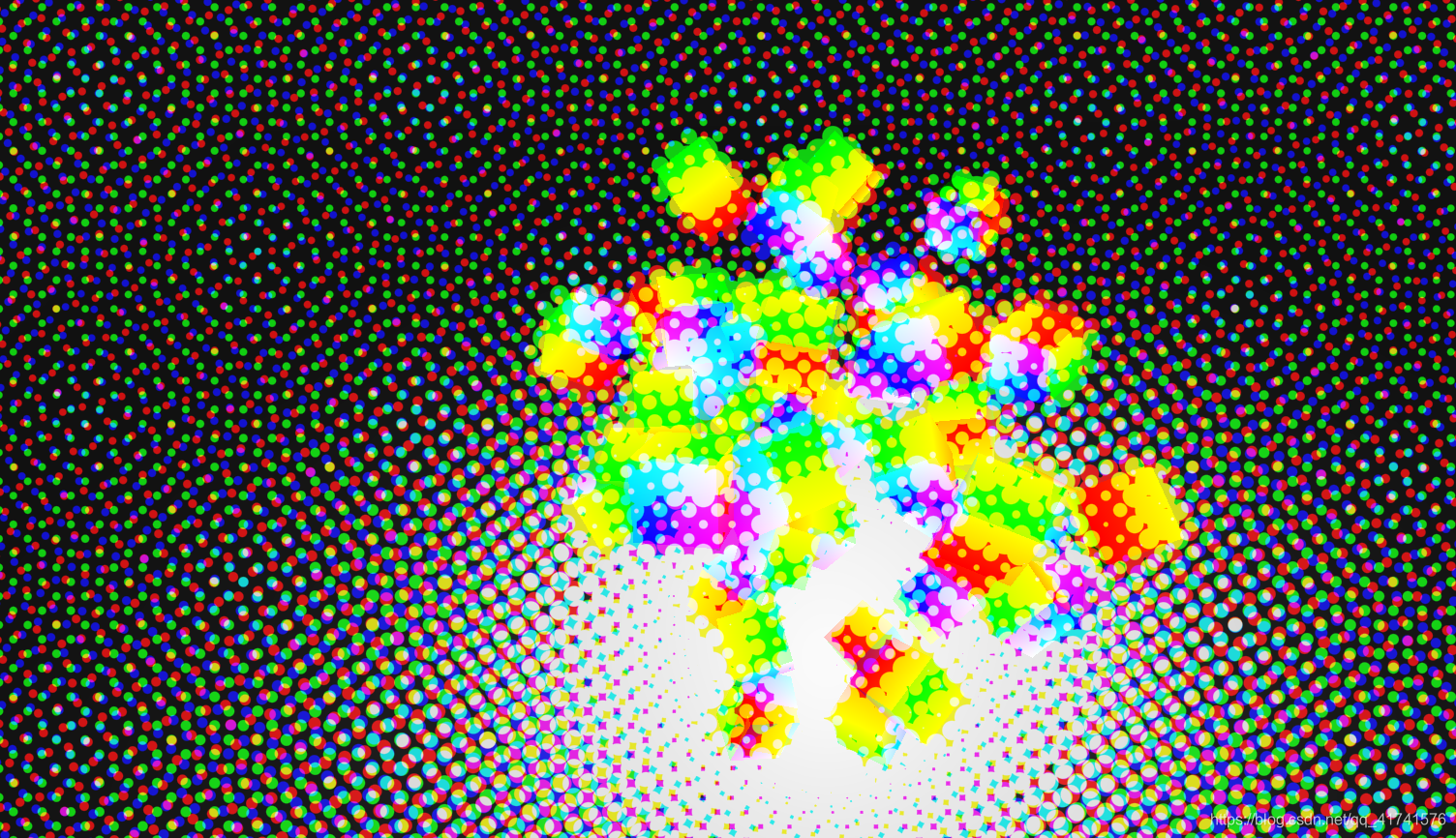

3.半色调通道

实现方式：

初始化效果组合器

		composer=new THREE.EffectComposer(renderer);
		//该参数是WebGLRenderer对象

为了保证组合器的正常使用，有三个必要的引用包，在工程文件下可找到，并且注意引用的顺序，如果顺序不对，浏览器控制台会报错的

		<script src="js/postprocessing/EffectComposer.js"></script>
		<script src="js/postprocessing/ShaderPass.js"></script>
		<script src="js/shaders/CopyShader.js"></script>

新建场景通道，如果不再建一个场景，什么也看不到

				var renderPass=new THREE.RenderPass(scene,camera);
				composer.addPass(renderPass);

添加各种处理效果

				//1.将原始图像输出为灰度点集
				var dotScreenShader=new THREE.ShaderPass(THREE.DotScreenShader);
				dotScreenShader.uniforms['scale'].value=4;
				composer.addPass(dotScreenShader);

				//2.将RGB三种颜色分离
				var RGBshiftShader=new THREE.ShaderPass(THREE.RGBShiftShader);
				RGBshiftShader.uniforms['amount'].value=0.0015;
				composer.addPass(RGBshiftShader);

最后渲染，注意放在帧循环中

	function render(){
		composer.render();
		//renderer.render(scene,camera);//可以去掉原来的渲染
	}

可以监听窗口变动时，自动改变渲染尺寸
composer.setSize(window.innerWidth,window.innerHeight);

后处理基础包：

EffectComposer.js：
效果组合对象，在该对象上可以添加后期处理通道，使用它来渲染场景、应用通道和输出结果。
引用：js/postprocessing/EffectComposer.js
参数：
renderer，是WebGLRenderer对象
rendererTarget，可选，渲染缓冲区域对象
方法：composer.render()，可选参数,time，时间，如Date.now()
用法示例：

				composer=new THREE.EffectComposer(renderer);

				//其他用法：
				var rendererTarget=new THREE.WebGLRenderTarget(window.innerWidth,window.innerHeight,{
					//minFilter:THREE.LinearFilter,
					//magFilter:THREE.LinearFilter,
					//format:THREE.RGBFormat,
					//stencilBuffer:true//渲染到模板缓冲区。默认true.
				});
				composer=new THREE.EffectComposer(renderer,rendererTarget);

后处理通道包：

RenderPass.js：
该通道会在当前场景和摄像机的基础上渲染出一个新场景，和普通的webGLRenderer一样。
引用：js/postprocessing/RenderPass.js
参数：
scene，场景对象
camera，相机对象
属性：
enabled，开启通道，默认为true，设置为false，则通道关闭，一般通道都有该属性
clear，清除渲染，默认为true，设置false，可以避免影响其他后通道的使用
用法示例：

				var renderPass=new THREE.RenderPass(scene,camera);
				composer.addPass(renderPass);

				renderPass.enabled=false;

ShaderPass.js：
该通道接受自定义的着色器作为参数，以生成一个高级、自定义的后期处理通道, 产生各种模糊效果和高级滤镜。
引用：js/postprocessing/ShaderPass.js
参数：各种threejs内置着色器包或自定义着色器
THREE.DotScreenShader：输出灰度点集
THREE.MirrorShader：创建镜面效果
THREE.HueSaturationShader：改变颜色的色调和饱和度
THREE.VignetteShader：添加晕映效果
THREE.ColorCorrectionShader：调整颜色的分布
THREE.RGBShiftShader：将红绿蓝三种颜色分开
THREE.BrightnessContrastShader：改变亮度和对比度
THREE.ColorifyShader：将某种颜色覆盖到整个屏幕
THREE.SepiaShader：创建类似于乌贼墨的效果
THREE.KaleidoShader：类似于万花筒的效果
THREE.LuminosityShader：提高亮度
THREE.TechnicolorShader：模拟类似老电影里面的两条彩色效果
THREE.HorizontalBlurShader和THREE.VerticalBlurShader：可以向水平和垂直方向创建模糊效果
THREE.HorizontalTiltShiftShader和THREE.VerticalTileShiftShader：可以在水平和垂直方向创建倾斜平移的效果
THREE.TriangleBlurShader：基于三角形的方法创造一种模糊效果
THREE.BleachBypassShader：创造一种镀银的效果
THREE.EdgeShader：找到图片的边界并显示
THREE.FXAAShader：添加抗锯齿的效果
THREE.FocusShader：创建中间比较尖锐，周围比较模糊的效果。
用法示例：

				var dotScreenShader=new THREE.ShaderPass(THREE.DotScreenShader);
				dotScreenShader.uniforms['scale'].value=4;
				composer.addPass(dotScreenShader);

GlitchPass.js：
该通道会随机在屏幕上显示电脉冲。使用时需要引入对应的着色器包（js/shaders/DigitalGlitch.js）。
引用：js/postprocessing/GlitchPass.js
参数：无
属性：
goWild，默认为false，为true则会持续显示全屏电子脉冲
用法示例：

				glitchPass=new THREE.GlitchPass();//该通道需要添加着色器依赖包
				composer.addPass(glitchPass);

				glitchPass.goWild=true;//持续全屏电子脉冲

在使用该通道时需要添加对应的着色器依赖包（js/shaders/DigitalGlitch.js），添加后就能直接看到效果。

MaskPass.js：
该通道可以在当前图像上添加掩码，后续的通道只会影响掩蔽区域，并且使用完后必须清除掩码区域。
引用：js/postprocessing/MaskPass.js
参数：
scene，场景对象
camera，相机对象
用法示例：

				var rendererTarget=new THREE.WebGLRenderTarget(window.innerWidth,window.innerHeight,{
					//minFilter:THREE.LinearFilter,
					//magFilter:THREE.LinearFilter,
					//format:THREE.RGBFormat,
					//stencilBuffer:true//渲染到模板缓冲区。默认true.
				});//渲染缓冲区
				composer=new THREE.EffectComposer(renderer,rendererTarget);

				//清除通道，当掩蔽物移动时，不会增大掩蔽区域，如果不添加该通道，掩蔽区域会跟着掩蔽物的移动而变大
				var clearPass=new THREE.ClearPass();//该对象在js/postprocessing/ClearPass.js包中
				composer.addPass(clearPass);

				var clearMaskPass=new THREE.ClearMaskPass();//清除掩蔽物通道，该对象在js/postprocessing/MaskPass.js包中

				//立方体掩蔽物
				box=new THREE.Mesh(new THREE.BoxBufferGeometry(4,4,4));
				scene.add(box);

				var maskPass=new THREE.MaskPass(scene,camera);
				composer.addPass(maskPass);

				var texture=new THREE.TextureLoader().load('textures/mask1.jpg');
				texture.minFilter=THREE.LinearFilter;
				var texturePass=new THREE.TexturePass(texture);
				composer.addPass(texturePass);

				composer.addPass(clearMaskPass);//如果有多个掩码通道，每次都需要重新清除掩蔽通道

				//该通道不能直接输出效果，需求使用CopyShader输出。
				//输出通道
				var outputPass=new THREE.ShaderPass(THREE.CopyShader);
				composer.addPass(outputPass);

TexturePass.js：
纹理贴图通道，如设置背景贴图。
引用：js/postprocessing/TexturePass.js
参数：
texture，Texture纹理对象
属性：
map，等同于直接在构造函数中赋值
opacity，贴图透明度，默认1，范围0-1
用法示例：

				var texture=new THREE.TextureLoader().load('textures/mask1.jpg');
				texture.minFilter=THREE.LinearFilter;
				var texturePass=new THREE.TexturePass(texture);
				composer.addPass(texturePass);

				texturePass=new THREE.TexturePass();
				composer.addPass(texturePass);
				new THREE.TextureLoader().load("textures/hardwood2_diffuse.jpg",function(map){
					texturePass.map=map;
				});

AfterimagePass.js：
该通道可以让通道场景内的物体在运动时，产生残影效果。使用时需要引入相对应的着色器包（js/shaders/AfterimageShader.js）。
引用：js/postprocessing/AfterimagePass.js
参数：无
用法示例：

				afterimage=new THREE.AfterimagePass();
				composer.addPass(afterimage);
				afterimage.uniforms[ "damp" ].value=0.97;

OutlinePass.js：
该通道可以为物体（场景中被添加到通道中的物体）的边缘添加一个发光效果。
引用：js/postprocessing/OutlinePass.js
参数：
vec2，一个2维分量，表示效果范围
scene，场景对象
camera，相机对象
配置项：
edgeStrength：边缘强度，默认3.0，最基础的属性，后面4个配置项都基于该项
edgeGlow:：边缘流，默认0.0
edgeThickness:：边缘厚度，默认1.0
pulsePeriod:：闪烁频率，默认0 ，值越大频率越低
usePatternTexture：选中对象使用图案纹理，默认false，不使用
visibleEdgeColor：边缘可见部分发光颜色，默认#FFFFFF
hiddenEdgeColor：边缘遮挡部分发光颜色，默认#190A05
selectedObjects，一个对象数组，表示使用该效果的对象
用法示例：

outlinePass=new THREE.OutlinePass(new THREE.Vector2(window.innerWidth,window.innerHeight),scene,camera);
composer.addPass(outlinePass);

//添加纹理
new THREE.TextureLoader().load("textures/disturb.jpg",function(texture){
	outlinePass.patternTexture=texture;
	texture.wrapS=texture.wrapT=THREE.RepeatWrapping;
});
//添加物体对象
outline_objects.push(obj);
outlinePass.selectedObjects=outline_objects;

//使用dat.GUI测试
				outline.add(settings,"edgeStrength",0.01,10).name("边缘强度").onChange(function(e){
					outlinePass.edgeStrength=e;
				});
				outline.add(settings,"edgeGlow",0.0,1.0).name("边缘流").onChange(function(e){
					outlinePass.edgeGlow=e;
				});
				outline.add(settings,"edgeThickness",1,4).name("边缘厚度").onChange(function(e){
					outlinePass.edgeThickness=e;
				});
				outline.add(settings,"pulsePeriod",0.0,5).name("跳动周期").onChange(function(e){
					outlinePass.pulsePeriod=e;
				});
				outline.addColor(settings,"visibleEdgeColor").name("可见边缘颜色").onChange(function(e){
					outlinePass.visibleEdgeColor.set(e);
				});
				outline.addColor(settings,"hiddenEdgeColor").name("隐藏边缘颜色").onChange(function(e){
					outlinePass.hiddenEdgeColor.set(e);
				});
				outline.add(settings,"usePatternTexture").name("使用图案纹理").onChange(function(e){
					outlinePass.usePatternTexture=e;
				});

UnrealBloomPass.js：
该通道会产生类似于虚幻引擎的效果，需搭配对应的着色器包使用（js/shaders/LuminosityHighPassShader.js）。
引用：js/postprocessing/UnrealBloomPass.js
参数：
vec2,2维分量，作用范围
strength，光晕强度，默认为1
radius，光晕半径
threshold，光晕阈值，值越小，效果越明显
用法示例：

unrealBloomPass=new THREE.UnrealBloomPass(new THREE.Vector2(window.innerWidth,window.innerHeight),1.0,0.5,0.1);
composer.addPass(unrealBloomPass);

				gui.add(settings,"strength",0.0,3.0).name("光晕强度").onChange(function(e){
					unrealBloomPass.strength=e;
				});
				gui.add(settings,"threshold",0.0,1.0).name("光晕阈值").onChange(function(e){
					unrealBloomPass.threshold=e;
				});
				gui.add(settings,"radius",0.0,1.0).name("光晕半径").onChange(function(e){
					unrealBloomPass.radius=e;
				});

ClearPass.js：
清除背景通道，设置背景颜色等。
引用：js/postprocessing/ClearPass.js
参数：
clearColor，背景颜色，默认0
clearAlpha，背景透明度，默认0
用法示例：

				clearPass=new THREE.ClearPass('white',1.0);
				composer.addPass(clearPass);

CubeTexturePass.js：
立方体盒子（天空盒子）贴图通道，设置全景贴图。
引用：js/postprocessing/CubeTexturePass.js
参数：
camera，相机对象
属性：
envmap，全景贴图，六张图片
opacity，透明度
enabled，是否开启通道，默认为true
用法示例：

				cubeTexturePass=new THREE.CubeTexturePass(camera);
				composer.addPass(cubeTexturePass);
				new THREE.CubeTextureLoader().setPath("textures/cube/pisa/").load([
					"px.png","nx.png",
					"py.png","ny.png",
					"pz.png","nz.png",
				],function(map){
					cubeTexturePass.envMap=map;
				});

BokehPass.js：
该通道可以设置背景虚化程度，类似相机变焦产生的效果。
引用：js/postprocessing/BokehPass.js
参数：
scene，场景对象
camera，相机对象
options，{
focus，焦距，调整远近，对焦时才会清晰
apertrue，孔径，类似相机孔径调节
maxblur，最大模糊程度
}
用法示例：

				bokehPass=new THREE.BokehPass(scene,camera,{
					focus:500,
					aperture:5*0.00001,
					maxblur:1.0,

					width:window.innerWidth,
					height:window.innerHeight
				});
				composer.addPass(bokehPass);

				gui.add(settings,"focus",10,3000,10).name("焦距").onChange(function(e){
					bokehPass.uniforms['focus'].value=e;
				});
				gui.add(settings,"aperture",0,10,0.1).name("孔径").onChange(function(e){
					bokehPass.uniforms['aperture'].value=e*0.00001;
				});
				gui.add(settings,"maxblur",0,3,0.025).name("最大模糊").onChange(function(e){
					bokehPass.uniforms['maxblur'].value=e;
				});

HalftonePass.js：
该通道可以给场景添加RGB三色效果，并且可以设置参数调节，需搭配对应着色器使用（js/shaders/HalftoneShader.js）。
引用：js/postprocessing/HalftonePass.js
参数：
width，覆盖宽度，
height，覆盖长度
para，各配置项
用法示例：

				para={
					shape:1,
					radius:4,
					rotateR:Math.PI/12,
					rotateG:Math.PI/12*3,
					rotateB:Math.PI/12*2,
					scatter:0,
					blending:1,
					blendingMode:1,
					greyscale:false,
					disable:false
				};

				halftonePass=new THREE.HalftonePass(window.innerWidth,window.innerHeight,para);
				composer.addPass(halftonePass);

				halftone.add(para,"shape",{"Dot":1,"Ellipse":2,"Line":3,"Square":4}).name("形状").onChange(function(e){
					halftonePass.uniforms["shape"].value=e;//点，椭圆，线，正方形
				});
				halftone.add(para,"radius",1,25,1).name("半径").onChange(function(e){
					halftonePass.uniforms["radius"].value=e;
				});
				halftone.add(para,"rotateR",0,90,2).name("R色旋转").onChange(function(e){
					halftonePass.uniforms["rotateR"].value=e*(Math.PI/180);
				});
				halftone.add(para,"rotateG",0,90,2).name("G色旋转").onChange(function(e){
					halftonePass.uniforms["rotateG"].value=e*(Math.PI/180);
				});
				halftone.add(para,"rotateB",0,90,2).name("B色旋转").onChange(function(e){
					halftonePass.uniforms["rotateB"].value=e*(Math.PI/180);
				});
				halftone.add(para,"scatter",0,10,0.01).name("分散度").onChange(function(e){
					halftonePass.uniforms["scatter"].value=e;
				});
				halftone.add(para,"blending",0,1,0.01).name("融合度").onChange(function(e){
					halftonePass.uniforms["blending"].value=e;
				});
				halftone.add(para,"blendingMode",{"Linear":1,"Multiply":2,"Add":3,"Lighter":4,"Darker":5}).name("融合模式").onChange(function(e){
					halftonePass.uniforms["blendingMode"].value=e;//线性，相乘，相加，明亮，昏暗
				});
				halftone.add(para,"greyscale").name("灰度级").onChange(function(e){
					halftonePass.uniforms["greyscale"].value=e
				});
				halftone.add(para,"disable").name("禁用通道").onChange(function(e){
					halftonePass.uniforms["disable"].value=e
				});

FilmPass.js：
该通道会使用扫描线和失真来模拟电视屏幕效果。
配置项：
noiseIntensity：场景的粗糙程度
scanlinesIntensity：扫描线的显著程度
scanLinesCount：扫描线的数量
gratScale：是否使用灰度图输出
用法示例：

BloomPass.js：
该通道会增强场景中的亮度。
配置项：
Strength：光的强度
kernelSize：光的偏移
sigma：光的锐利程度
Resolution：光的精确度，值越低，光的方块化越严重
用法示例：

		var renderPass = new THREE.RenderPass(scene, camera);
        var effectCopy = new THREE.ShaderPass(THREE.CopyShader);
        //CopyShader是为了能将结果输出，普通的通道一般都是不能输出的，要靠CopyShader进行输出
        effectCopy.renderToScreen = true;//设置这个参数的目的是马上将当前的内容输出

        var bloomPass = new THREE.BloomPass(3, 25, 5.0, 256);

        composer1.addPass(renderScene);//渲染当前场景
        composer1.addPass(bloomPass);//添加光效
        composer1.addPass(effectCopy);//输出到屏幕
