运放参数的详细解释和分析-压摆率(SR)

本文探讨了运算放大器(运放)的压摆率(SR)与增益带宽积GBW同样重要的原因,并通过实验说明压摆率对放大电路的影响。压摆率决定了运放对大信号的响应速度,其不足会导致输出信号失真。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

我始终觉得运放的压摆率(SR)是与运放的增益带宽积GBW同等重要的一个参数。但它却常常被人们所忽略。说它重要的原因是运入的增益带宽积GBW是在小信号条件下测试的。而运放处理的信号往往是幅值非常大的信号,这更需要关注运放的压摆率。

压摆率可以理解为,当输入运放一个阶跃信号时,运放输出信号的最大变化速度,如下图所示


它的数学表达式为:


因此在运放的数据手册中查到的压摆率的单位是V/us.下表就是运放datasheet中标出的运放的压摆率。

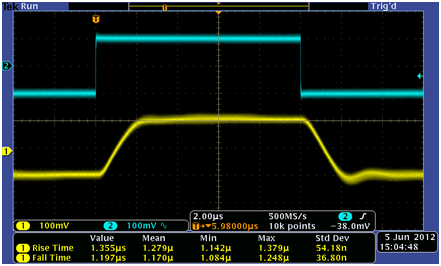

我在实验室里测过OPA333对阶跃信号响应的波形如下图所示。希望能让大家看的更直观:

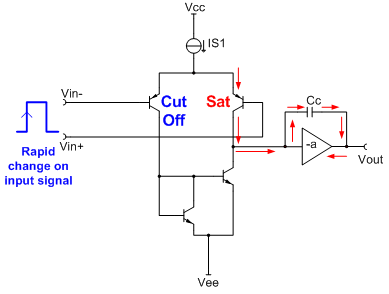

讨论完定义和现象,我们来看一下压摆率SR的来源。先看一下运放的内部结构:



 这个图有点眼熟,是的,运放的SR主要限制在内部第二级的Cc电容上。这个电容同时也决定着运放的带宽。那运放的压摆率,主要是由于对第二级的密勒电容充电过程的快慢所决定的。再深究一下,这个电容的大小会影响到运放的压摆率,同时充电电流的大小也会影响到充电的快慢。这也就解释了,为什么一般超低功耗的运放压摆率都不会太高。好比水流流速小,池子又大。只能花更长的时间充满池子。

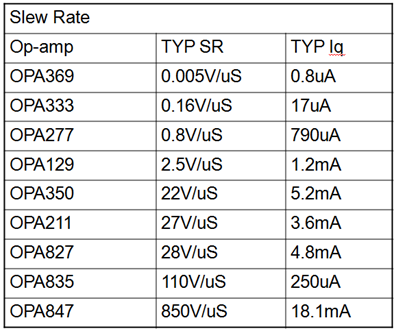

下表是一些常用到TI运放的压摆率和静态电流:

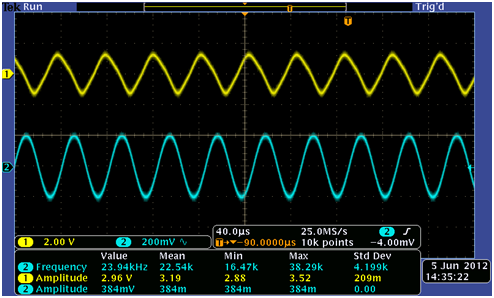

上面简单说了一个影响压摆率SR的因素。下面该说SR对放大电路的影响了。它的直接影响,就是使输出信号的上升时间或下降时间过慢,从而引起失真。下图是测试的OPA333增益G=10时波形。由于OPA333的增益带宽积为350kHz,理论上增益为10的时候的带宽为35kHz。但下图是24kHz时测试的结果。显然输出波形已经失真,原因就是压摆率不够了。带宽也变成了27kHz左右。


压摆率(Slew Rate, SR)是指运算放大器输出电压随时间变化的最大速率,通常以 V/μs 为单位表示。它反映了运放在高频或大信号输入下响应速度的能力。普通运算放大器的压摆率受限于内部补偿电容驱动能力,导致在处理快速变化的信号时出现失真或延迟。 ### 压摆率增强运算放大器的工作原理 压摆率增强技术旨在提升运算放大器在高频率或大信号输入下的响应能力,其核心思想是通过增加额外的电流源或辅助放大路径来加速输出级对负载电容的充放电过程。 一种常见的实现方式是在差分输入级与输出级之间引入一个额外的高速电流路径[^1]。当检测到输入信号变化剧烈时,该路径被激活,提供更大的驱动电流以加快输出电压的变化速度。例如,在某些高速CMOS运放中,采用双通道结构:主通道用于保证直流精度低噪声性能,辅助通道则专门用于提高压摆率。 此外,部分高性能运放还采用多级驱动结构、轨到轨输出设计以及优化的偏置电路来进一步改善压摆率表现。 ### 应用场景 压摆率增强型运算放大器广泛应用于需要快速响应高保真度信号处理的场合: - **高速数据采集系统**:在ADC前端驱动电路中使用高SR运放可减少建立时间误差,提高采样精度。 - **视频信号处理**:高清视频信号具有较宽的带宽陡峭的边沿,要求运放具备足够的压摆率以避免图像模糊或拖影现象。 - **脉冲发生器与波形合成设备**:这类设备依赖于快速上升/下降沿生成,压摆率直接决定了输出波形的质量。 - **功率放大器前级驱动**:在音频功放系统中,前置放大级若使用高SR运放,有助于保持音质清晰度并降低瞬态失真。 - **测试测量仪器**:如示波器、频谱分析仪等,需准确还原被测信号细节,因此对运放的动态性能有严格要求。 ```python # 示例:计算给定信号所需最小压摆率 def calculate_slew_rate(vpp, freq): """ 计算正弦波信号所需的最小压摆率 :param vpp: 峰峰值电压 (V) :param freq: 信号频率 (Hz) :return: 最小压摆率 (V/μs) """ sr = (2 * 3.1416 * freq * vpp) / 1e6 # 转换为 V/μs return round(sr, 2) # 示例参数 vpp = 5.0 # 5V峰峰值 freq = 1e6 # 1MHz频率 print(f"Minimum Slew Rate required: {calculate_slew_rate(vpp, freq)} V/μs") ```
