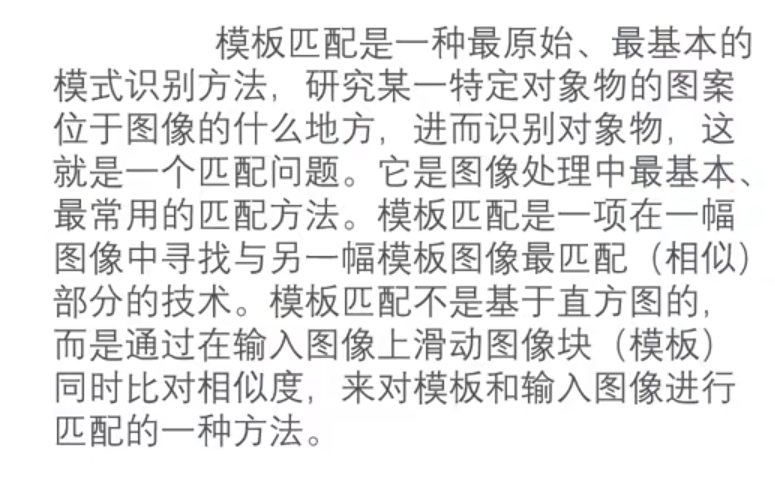

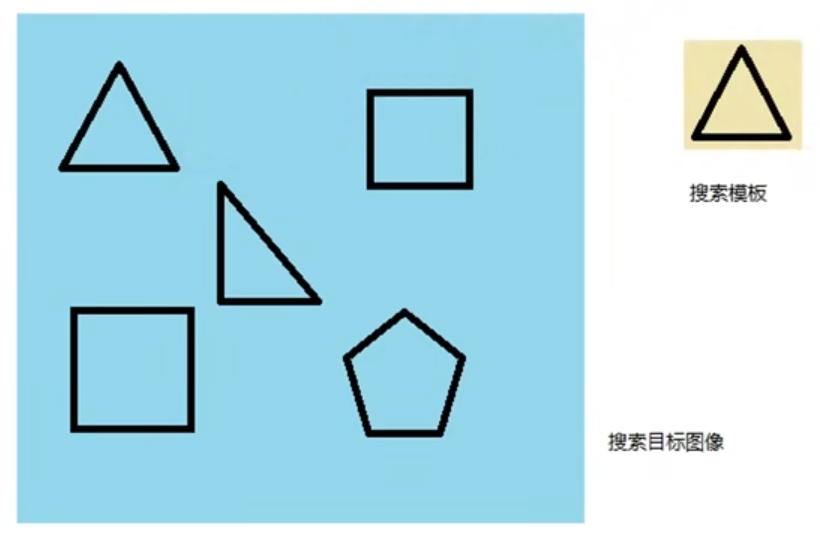

Halcon模板匹配

在这里插入图片描述
在这里插入图片描述

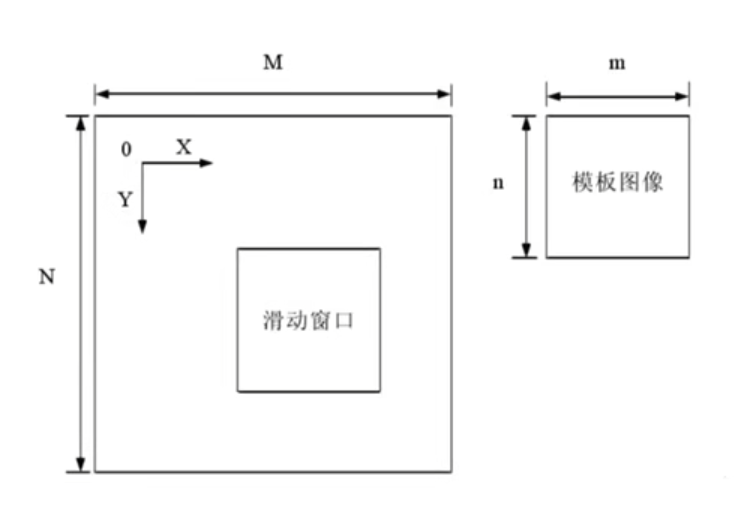

原理：
在这里插入图片描述

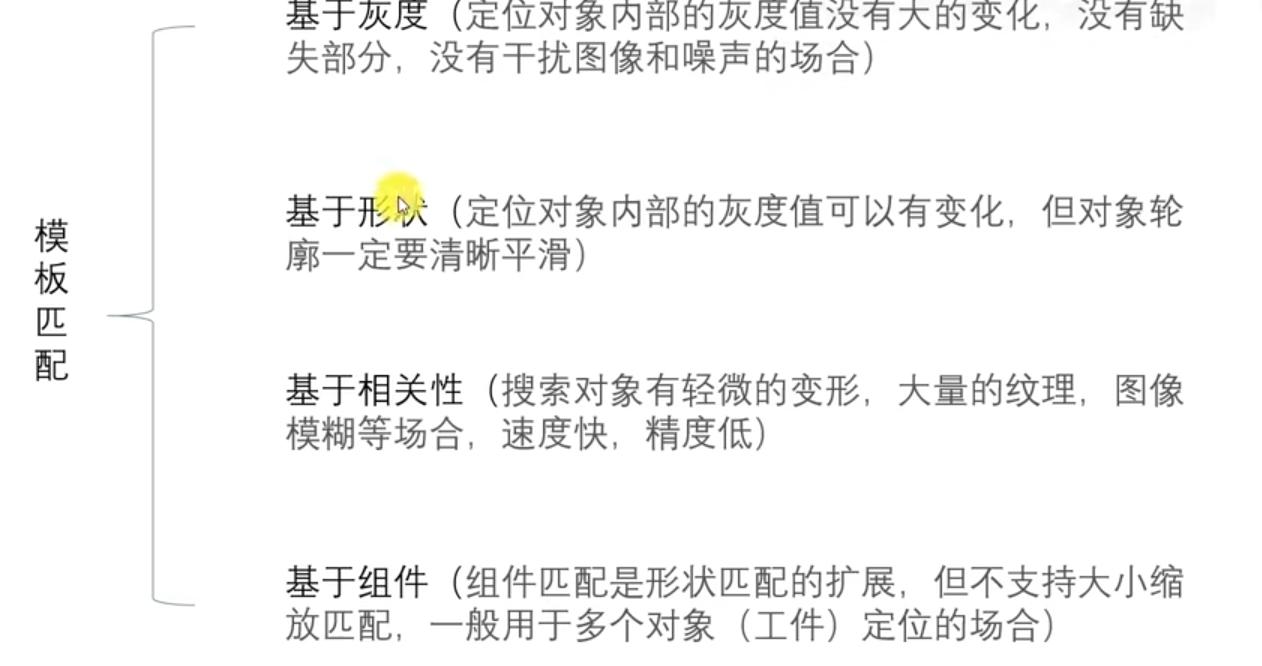

Halcon模板匹配的方法

在这里插入图片描述

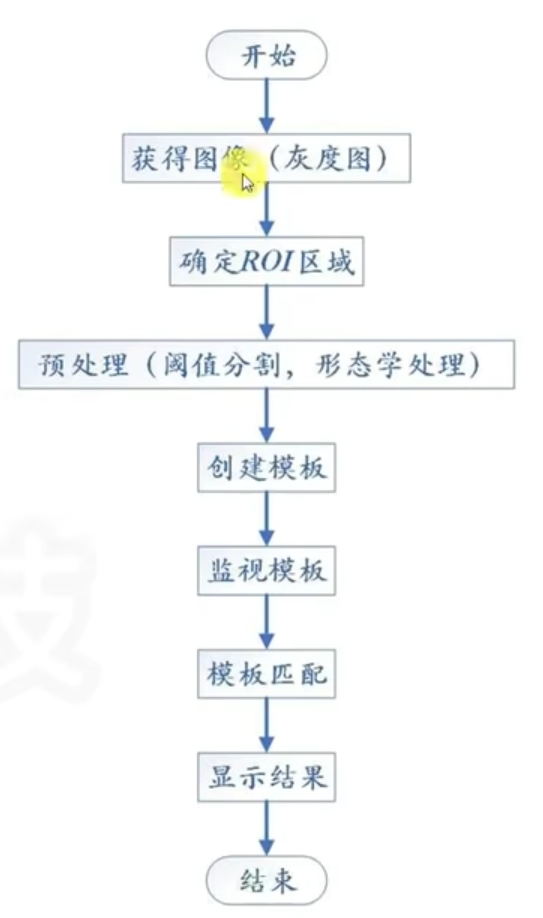

模板匹配的流程

在这里插入图片描述

基于形状的模板匹配的思路

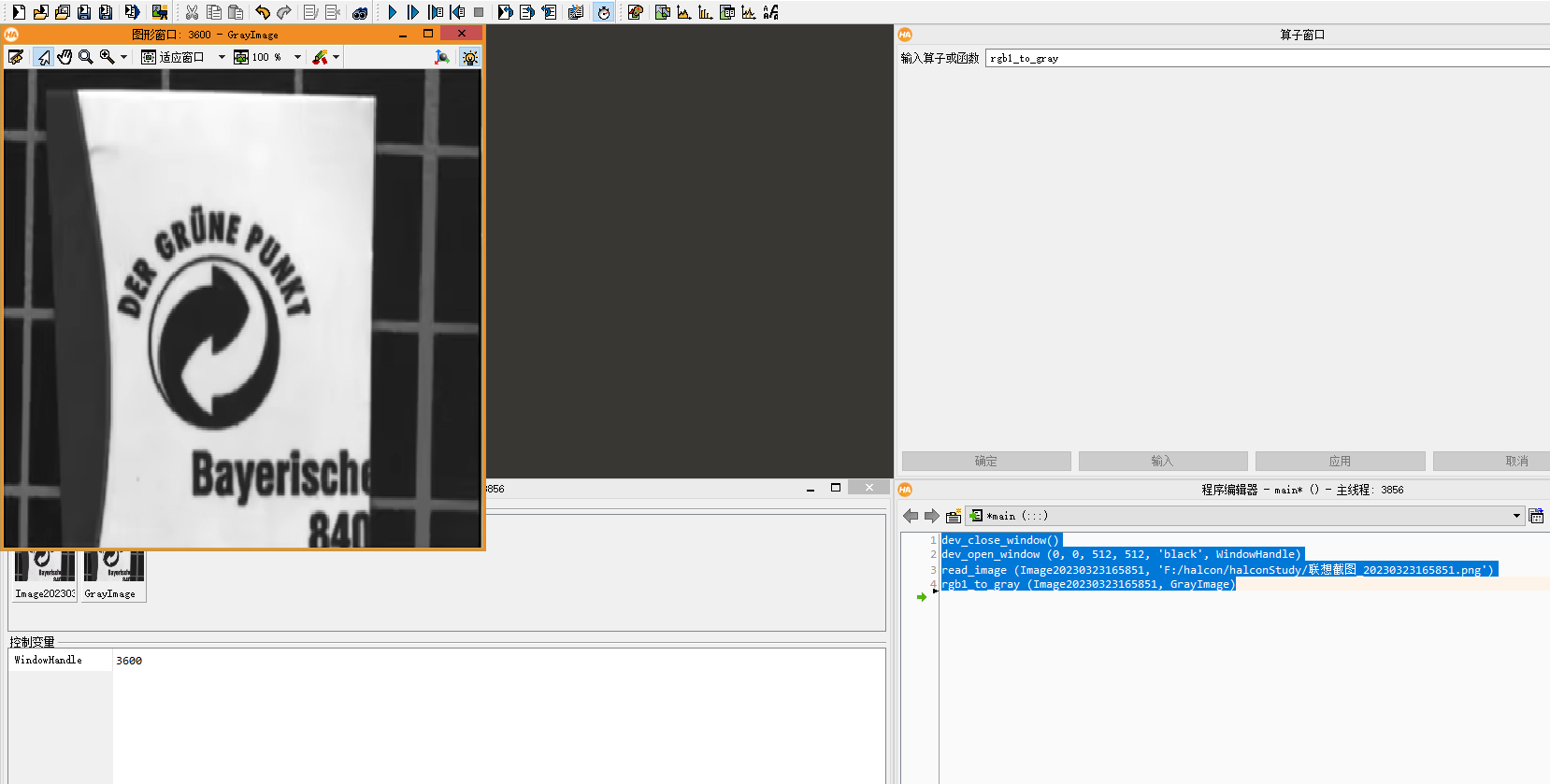

读取图像，转灰度图

dev_close_window()
dev_open_window (0, 0, 512, 512, 'black', WindowHandle)
read_image (Image20230323165851, 'F:/halcon/halconStudy/联想截图_20230323165851.png')
rgb1_to_gray (Image20230323165851, GrayImage)

在这里插入图片描述

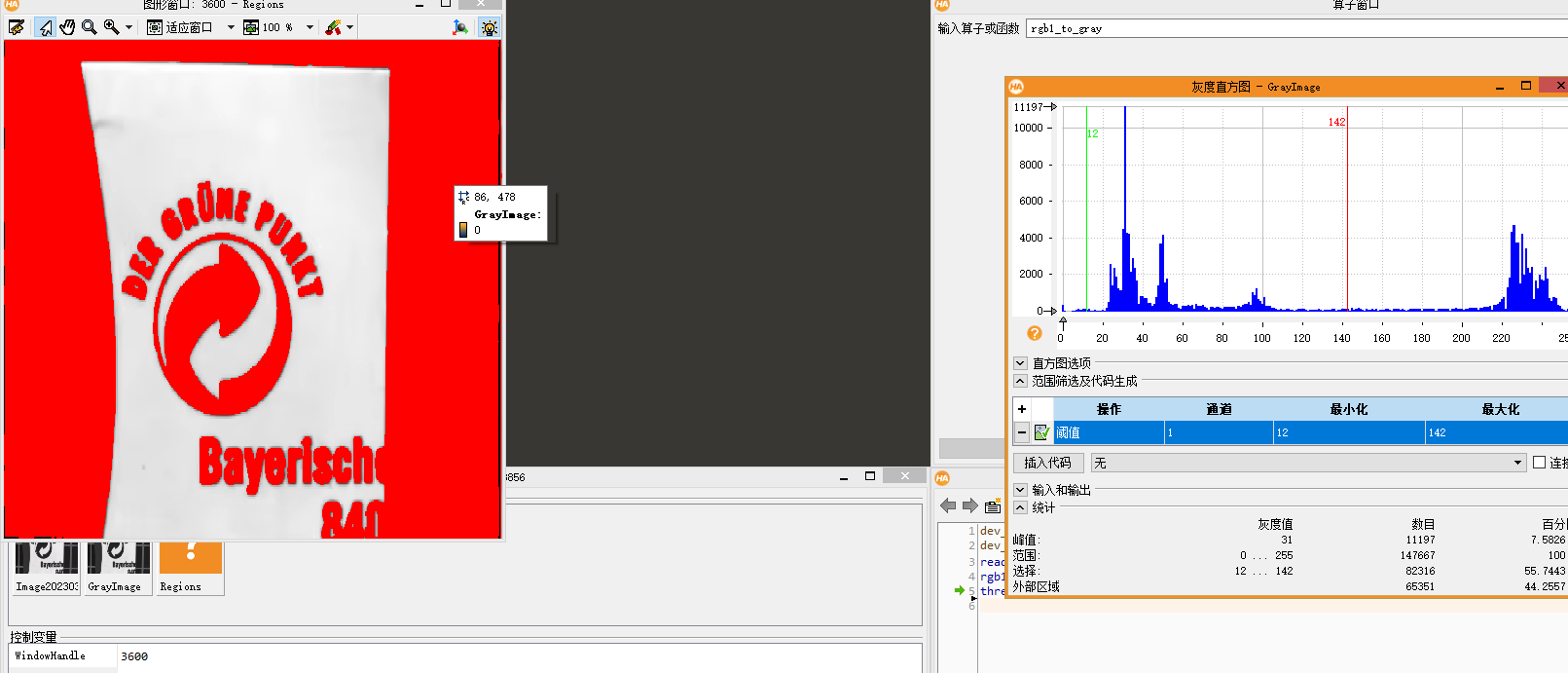

阈值分割

threshold (GrayImage, Regions, 12, 142)

在这里插入图片描述

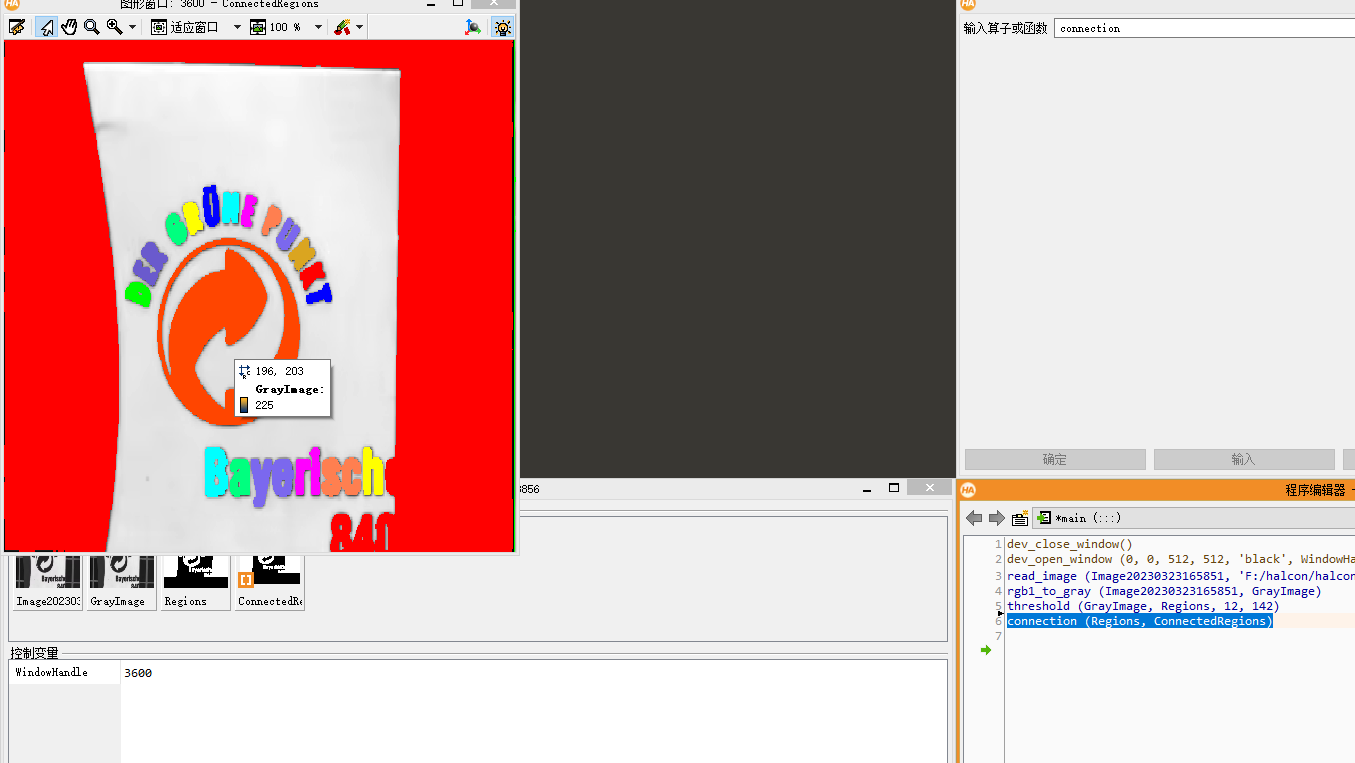

划分区域

connection (Regions, ConnectedRegions)

在这里插入图片描述

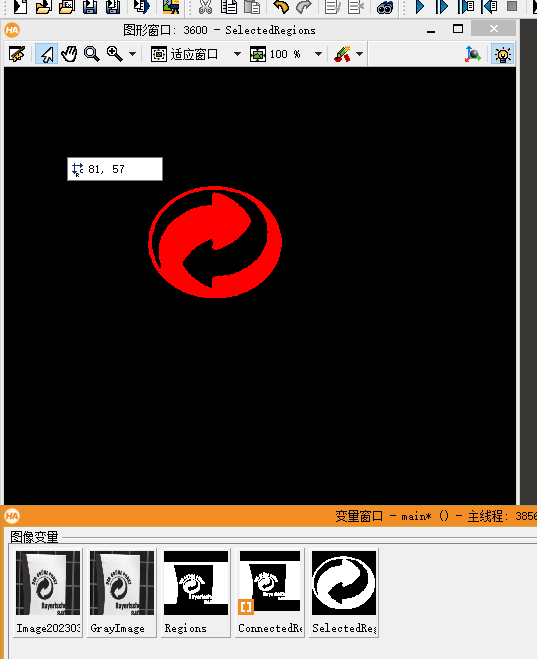

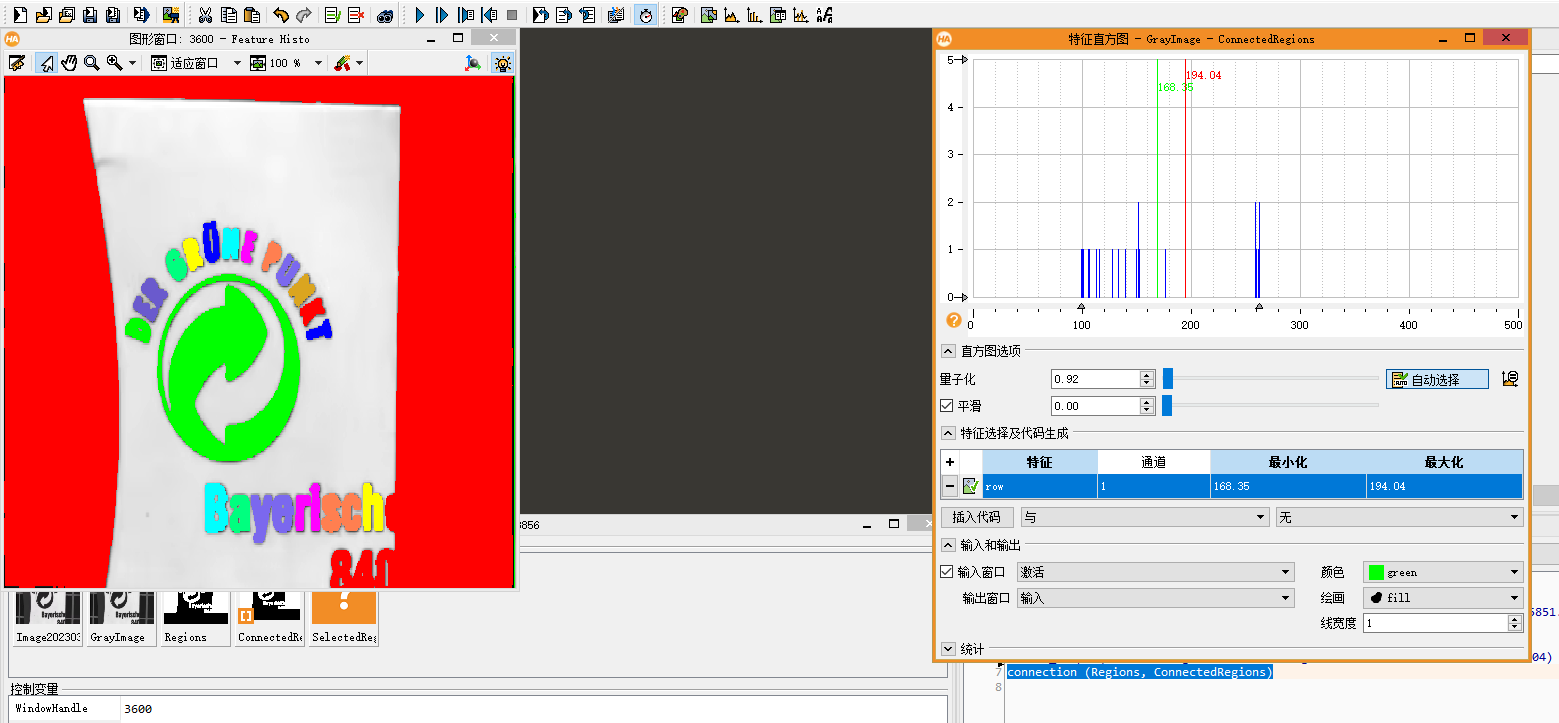

特征直方图形状选择：

connection (Regions, ConnectedRegions)

在这里插入图片描述
在这里插入图片描述

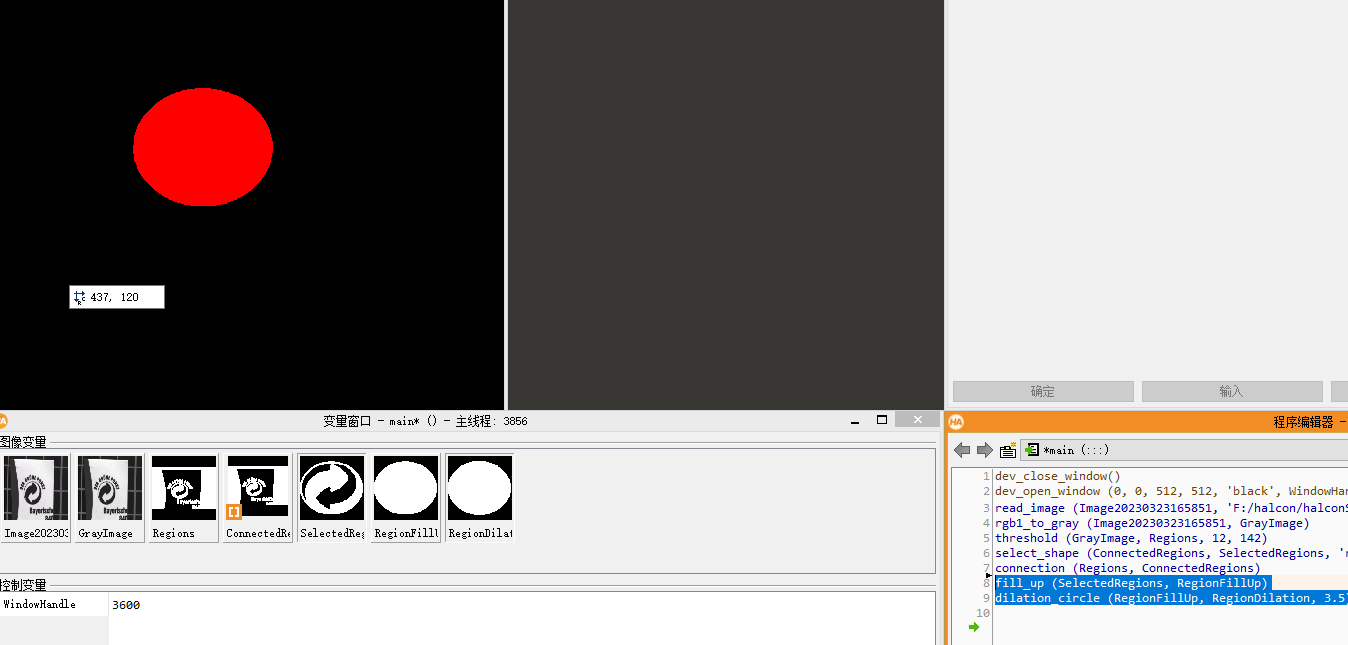

填充圆形的区域,并膨胀

fill_up (SelectedRegions, RegionFillUp)
dilation_circle (RegionFillUp, RegionDilation, 3.5)

在这里插入图片描述
