迟滞电路 平稳欠压和过压闭锁

下述的等式假设比较器输入端的输入偏置电流为0，而示例只考虑了电阻比，而未考虑绝对值。比较器输入同时具有输入失调电压(VOS)、参考误差（也可以与VOS合并），以及输入偏置电流或漏电流(ILK)。如果分压器偏置电流（图1跳变点处的VT/RB）明显大于输入漏电流，则零泄漏假设成立。

在基于比较器的相同控制电路中，利用电阻分压器可轻松调整电源欠压和过压闭锁阈值。电源噪声或电阻需要阈值迟滞，以防止电源超过阈值时出现电源开关打开和关闭颤振。本文介绍了实现欠压和过压闭锁迟滞的一些不同方法。基本原理是比较器断路时，在分压器接头处会产生一些正反馈。增加或提高保护控制器IC迟滞时，有些方法取决于比较器输出或IC输出引脚的类似信号的可用性。选择电阻值时，应注意避免使比较器的输入漏电流成为阈值误差的主要来源。

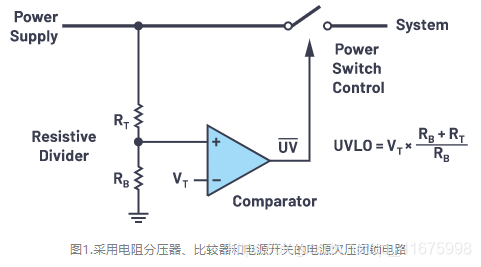

一、无迟滞欠压闭锁电路：

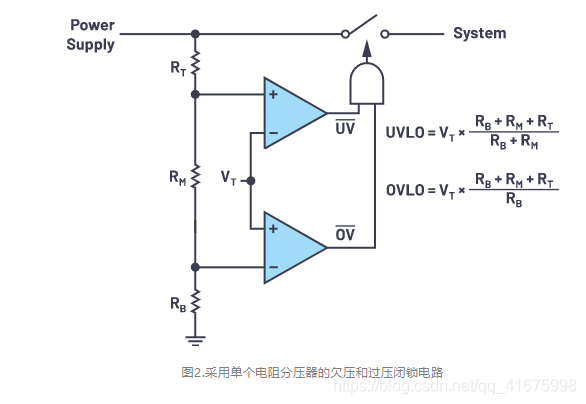

二、三电阻串联实现欠压和过压闭锁阈值：

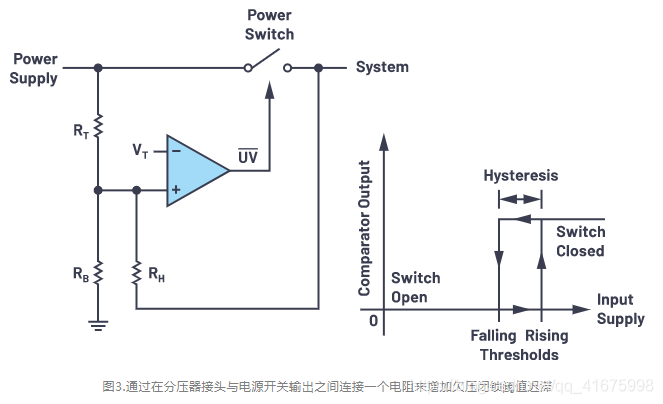

三、分压器与输出之间加电阻：

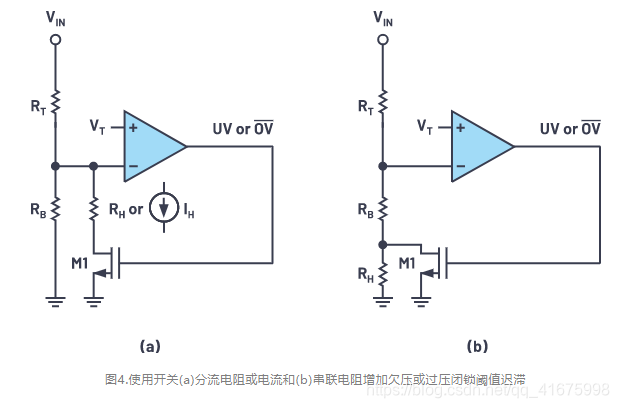

四、链接开关电阻：
