摄像机透视投影模型

最新推荐文章于 2025-04-03 11:33:42 发布
原创 最新推荐文章于 2025-04-03 11:33:42 发布 · 2.1k 阅读 · 20 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

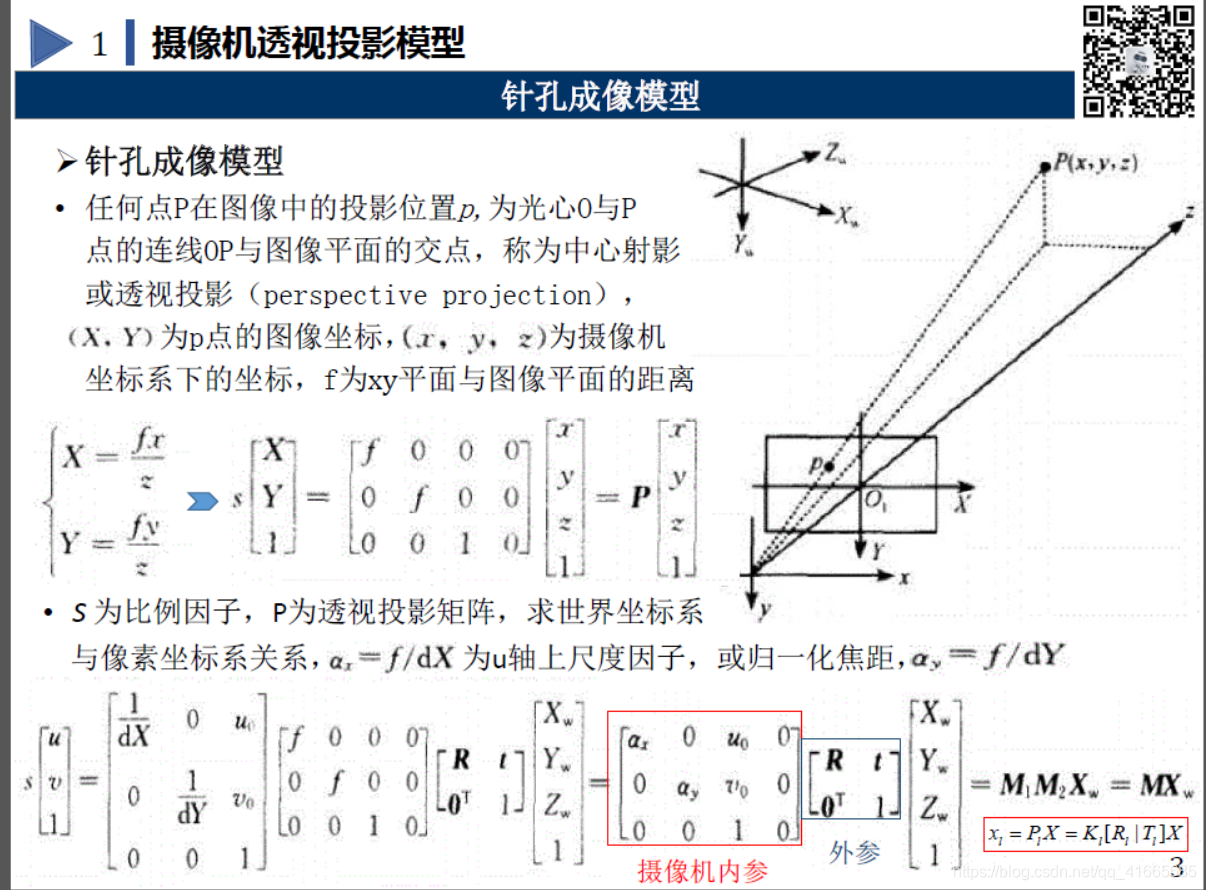

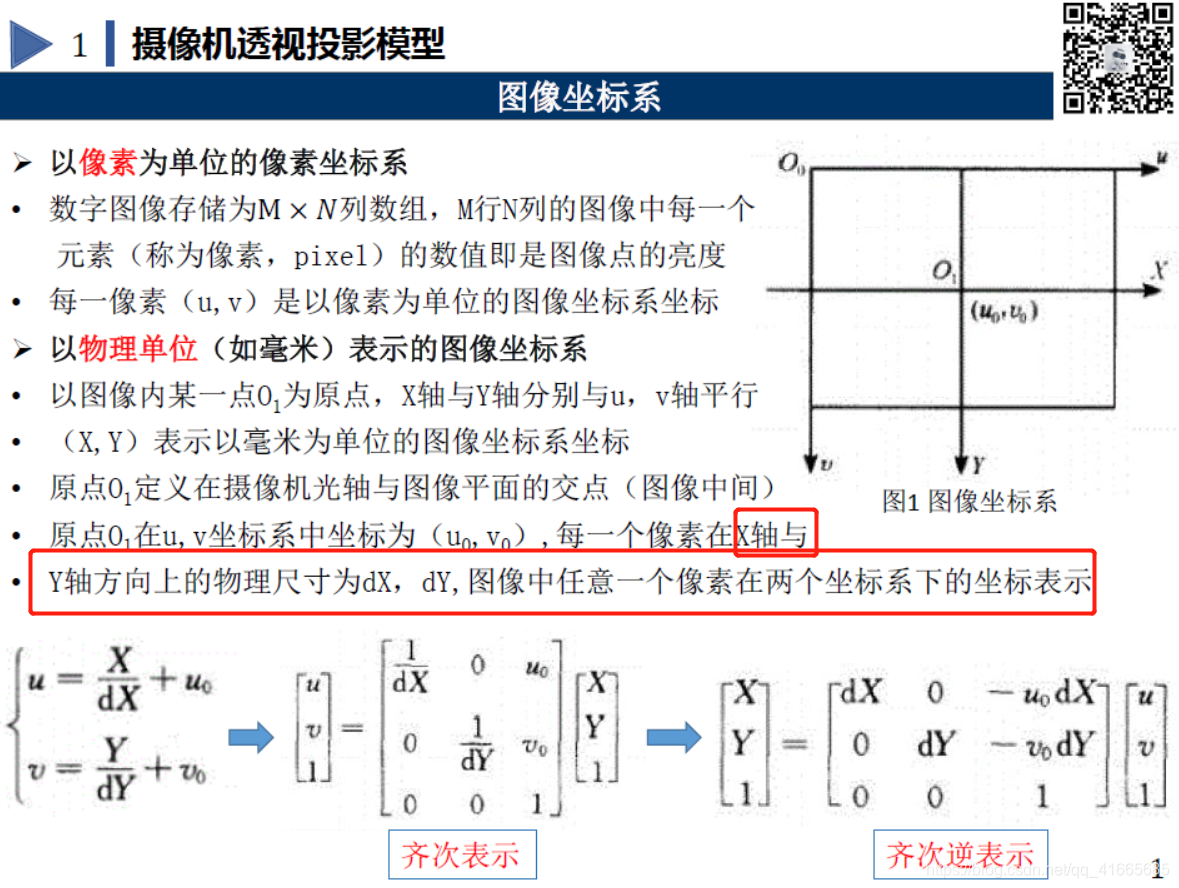

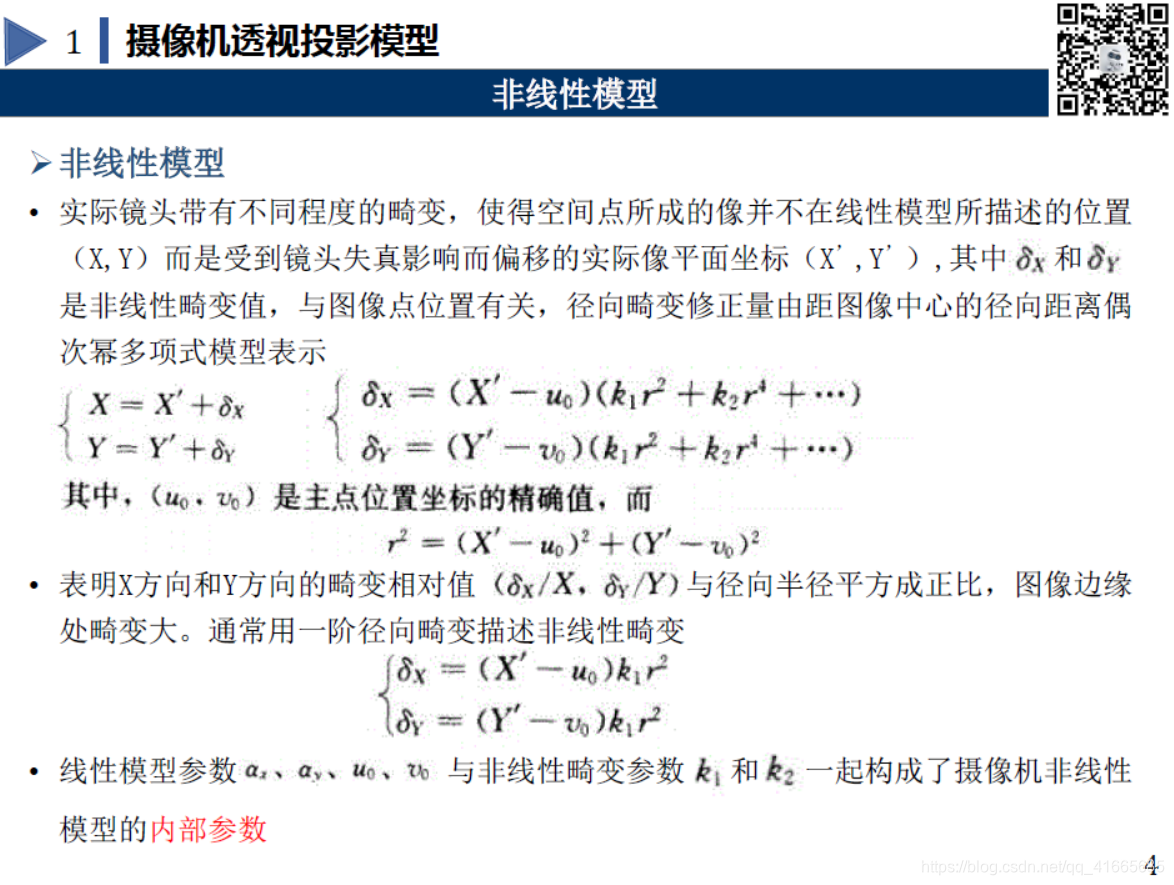

1. 摄像机透视投影模型(这个已经手推过了)

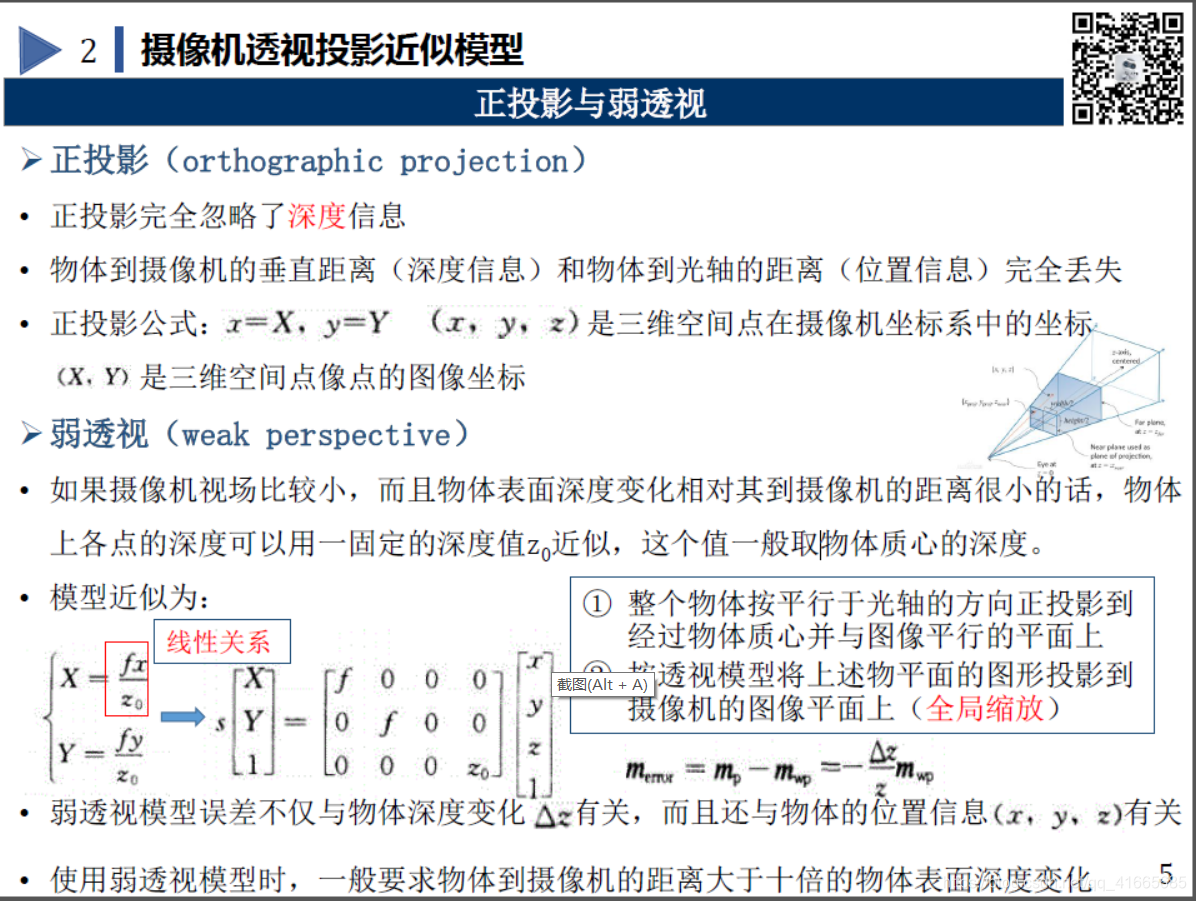

好好理解下弱透视

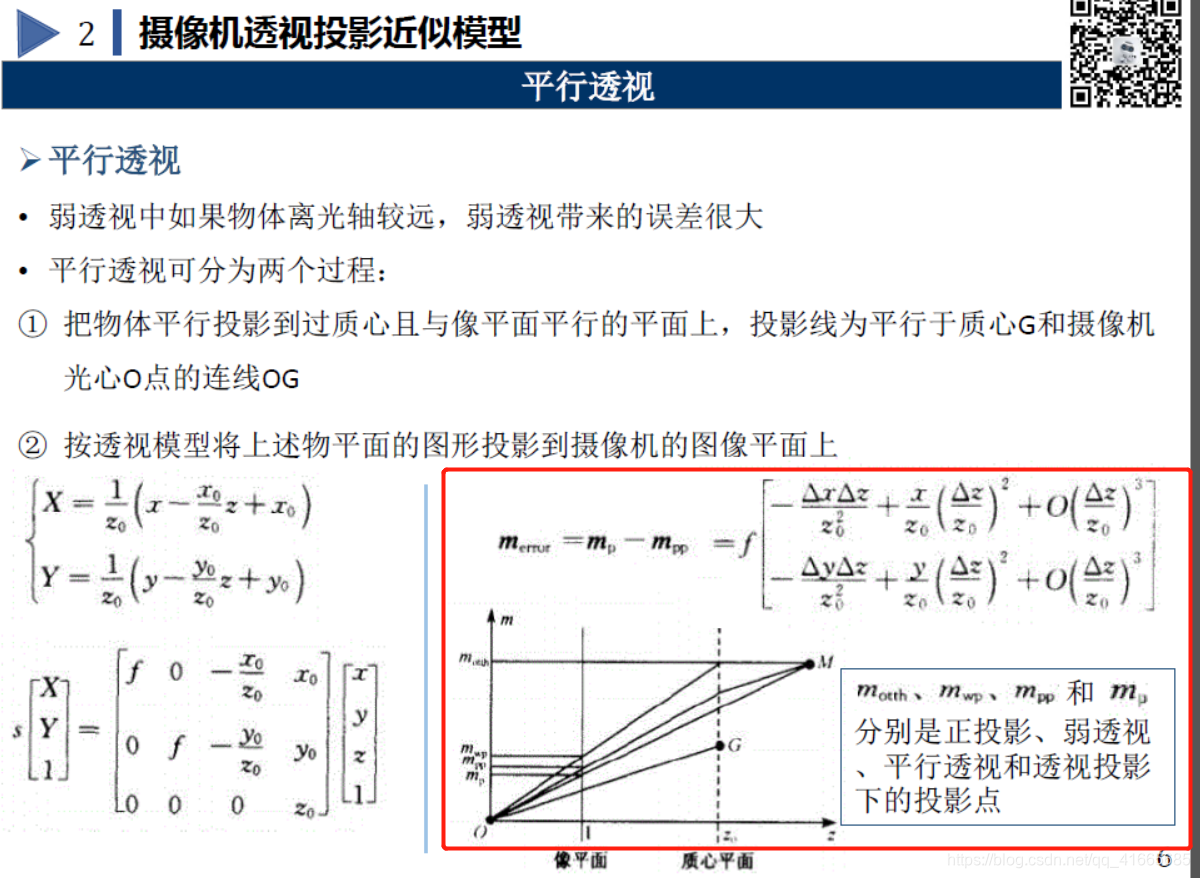

重要理解：正投影 弱透视 平行透视 正透视  仿射相机。

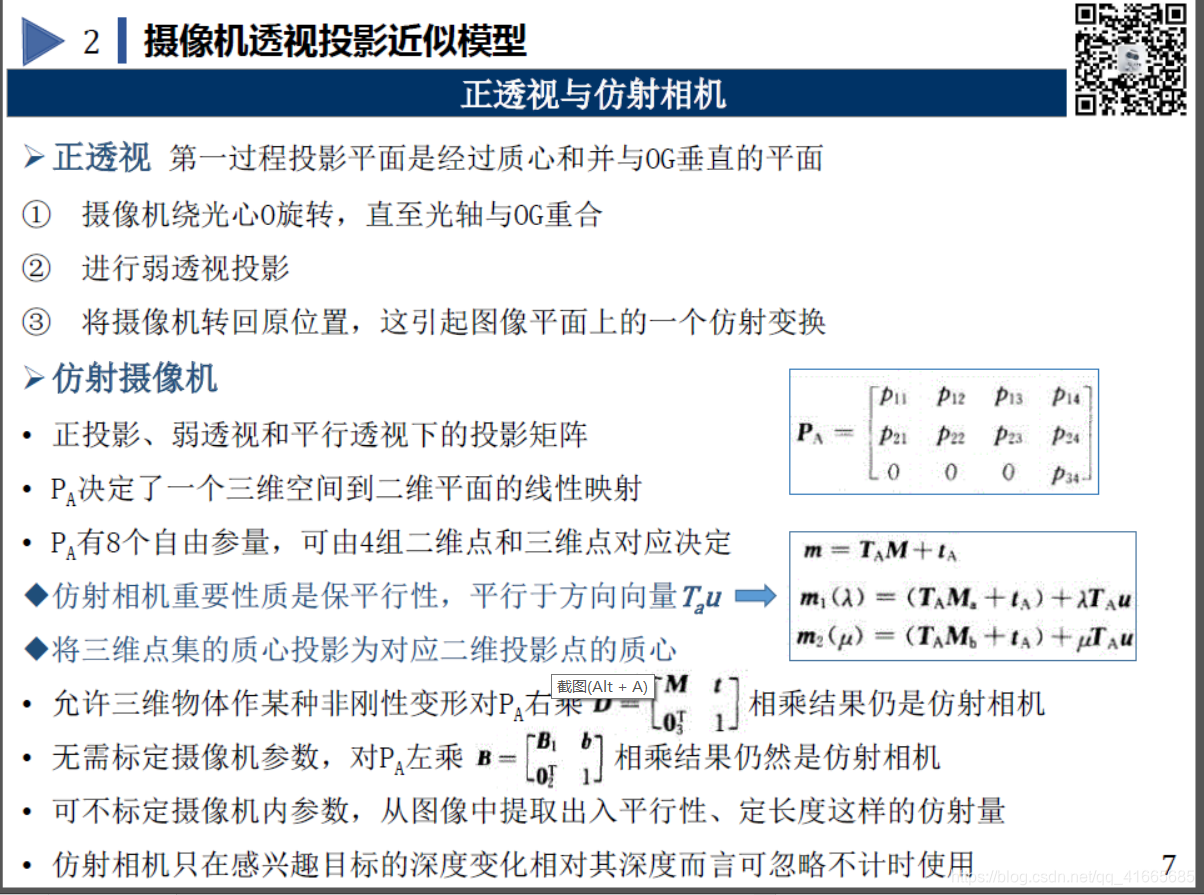

为何仿射相机能保平行性？

仿射相机还没理解！！

https://blog.youkuaiyun.com/LoseInVain/article/details/102883243

这个链接讲的不错。
