cc2530IO口使用

普通IO口初始化语句：

void INIT_LED(void)
{
  P1SEL &= ~0xFF;
  P1DIR |= 0xFF;
  P1 = 0;
}

做输出时需要配置的寄存器：

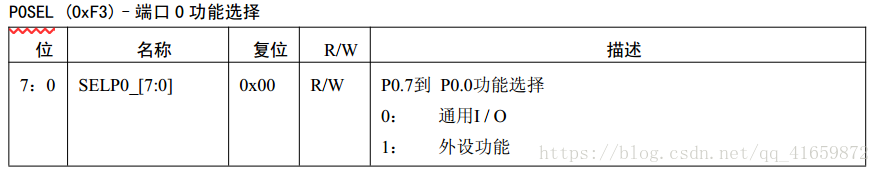

  1. P0SEL寄存器/P1SEL寄存器

这里写图片描述

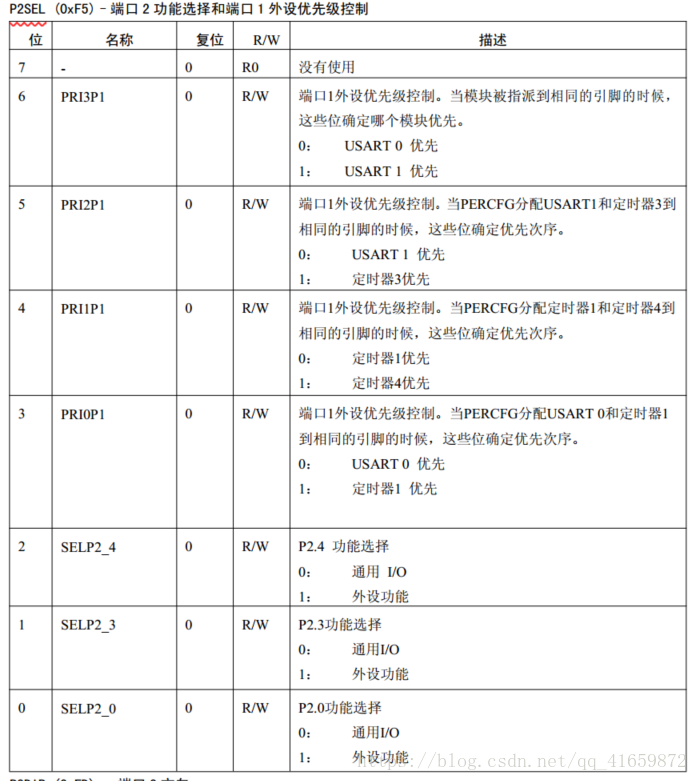

  • P2SEL寄存器

这里写图片描述

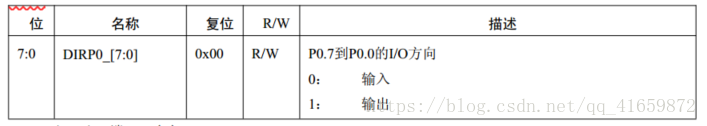

  1. P0DIR寄存器/P1DIR寄存器

这里写图片描述

  • P2DIR寄存器
