【电路设计】三极管的集电极开路OC输出

什么是集电极开路？

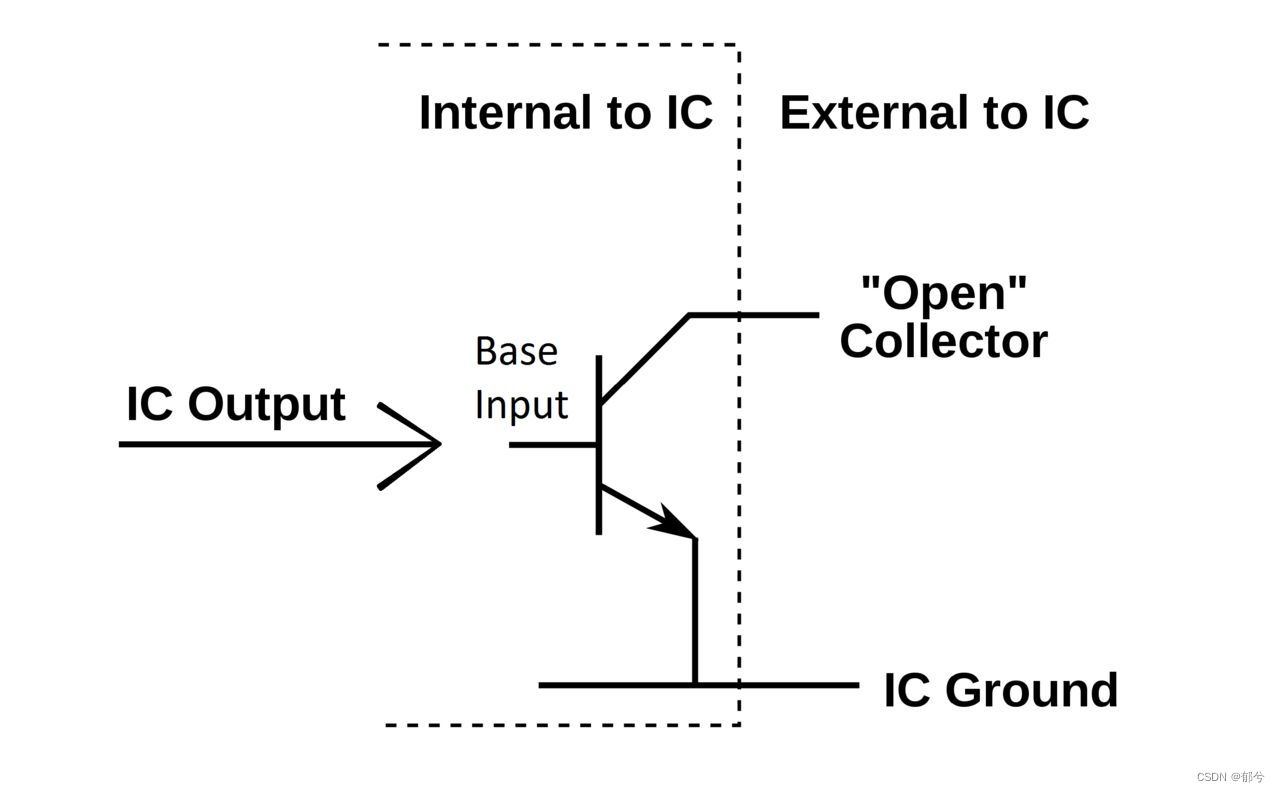

三极管的OC（Open Collector）输出也叫集电极开路门，顾名思义就是collector极保持开路状态。

集电极开路的原理

OC电路和OD电路相似，主要用于实现线与、线或的逻辑功能，有时也用做电流输出。

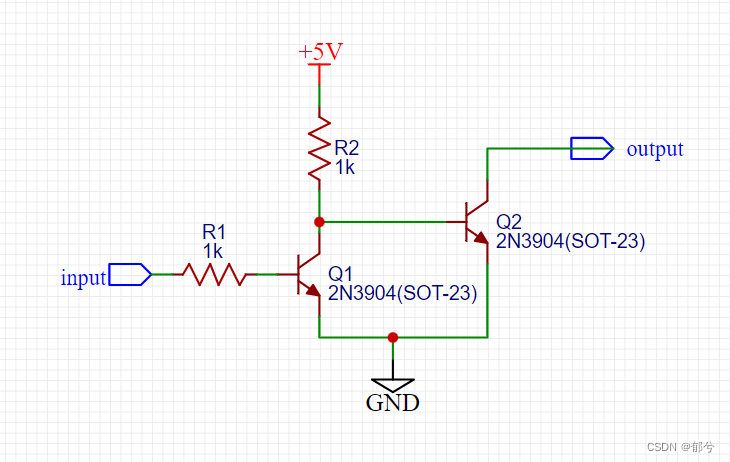

① 当input输入为0，Q1截止，Q2经R2接5V导通，输出0V。
② 当input输入为1，Q1导通，Q2截止，C点悬空，为高阻态。

可以看出，经过Q1的输出Vo1会与Vin反相，而Q2的OC输出Vo2会与Vo1反相。二次反相，最终Vo2与Vin的相位保持相同。

此电路完成的功能很熟悉，类似开关。

集电极开路的逻辑含义

如果想要完成基本的逻辑功能，需要在output处通过上拉电阻接高电平。上拉电阻阻值通常在1K-10K。

上拉电阻具体多大？如果三极管的最大电流为100mA，大的上拉电阻让电流越小越好。如果流过1mA，就可以选择5.1K电阻。
