STM32------红外NEC协议笔记

学习NEC协议，我认为只分为两部分：1、学习NEC协议的解码，也就是对红外接收头接收到信号后产生的电平信号进行解读；2、学习NEC协议的编码，当了解到NEC原理之后，自己就可以尝试着编写模拟NEC红外信号，来加深对NEC的理解。

原理：

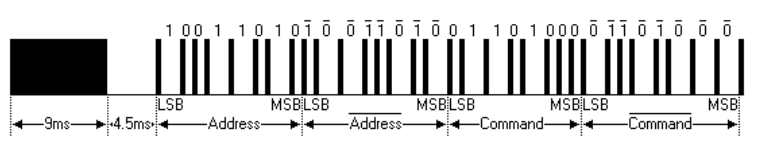

1、发送原理：NEC协议为发送38Khz的红外载波来控制数据的传输，周期大概为26us。NEC发送的一次信号可分为引导码、地址码、地址反码、命令码、命令反码，如图：

可以看出，发送数据时从地位开始发。其中黑色阴影为载波信号，也就是高低电平交替的信号，如

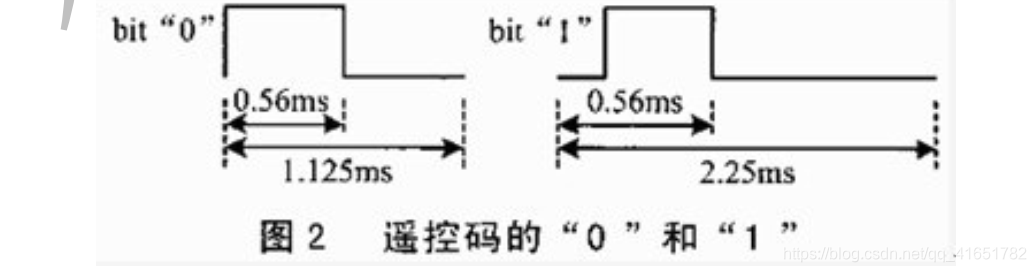

其中阴影即载波，第二张图为放大后的样子。发送的信号，除了引导码，其他数据全都是由‘0’，‘1’组成。‘0’由560us载波和560us无载波构成，‘1’则是560us载波和1690us无载波构成，如

2、接收原理：和发送原理相反，当收到发送的载
