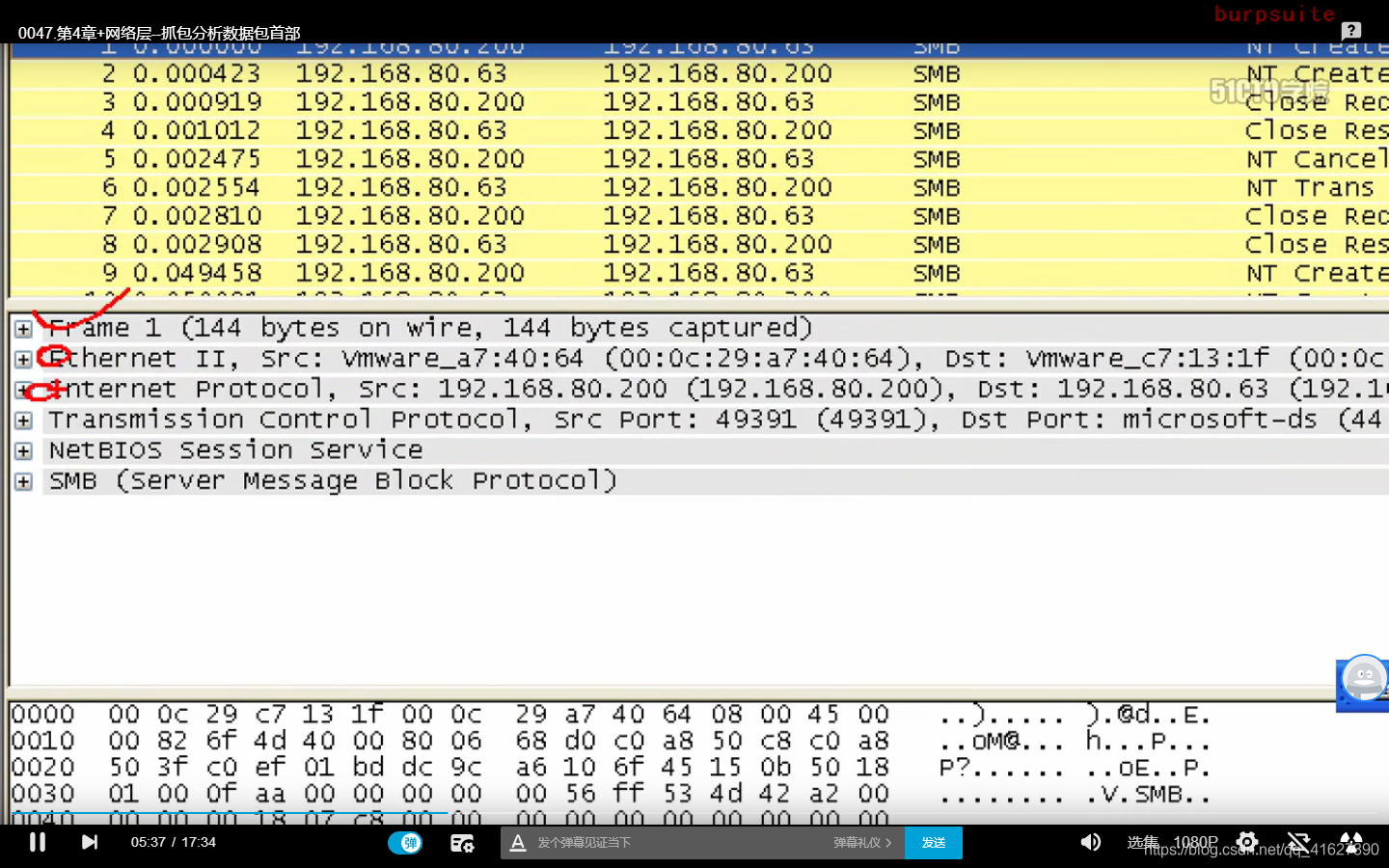

47-50网络层-抓包分析数据包结构，数据包总长度，和数据包分片，抓包分片数据包，数据包TTL核协议号

最新推荐文章于 2024-04-27 05:09:58 发布

手捧日月摘星晨

最新推荐文章于 2024-04-27 05:09:58 发布

阅读量1.9k

点赞数 1

分类专栏：计算机网络

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.youkuaiyun.com/qq_41627390/article/details/100785274

版权

计算机网络专栏收录该内容

33 篇文章

订阅专栏

在这里插入图片描述

在这里插入图片描述

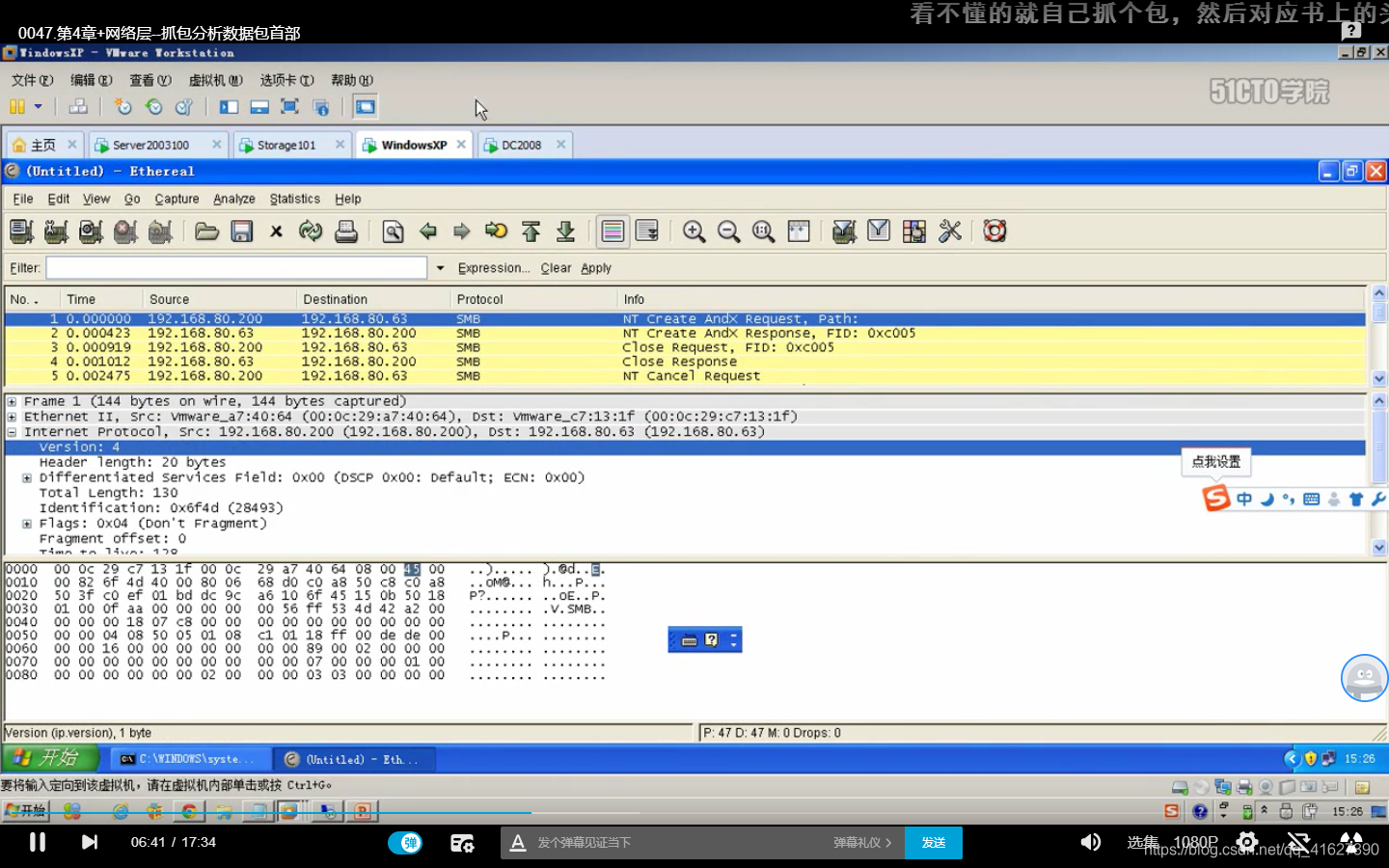

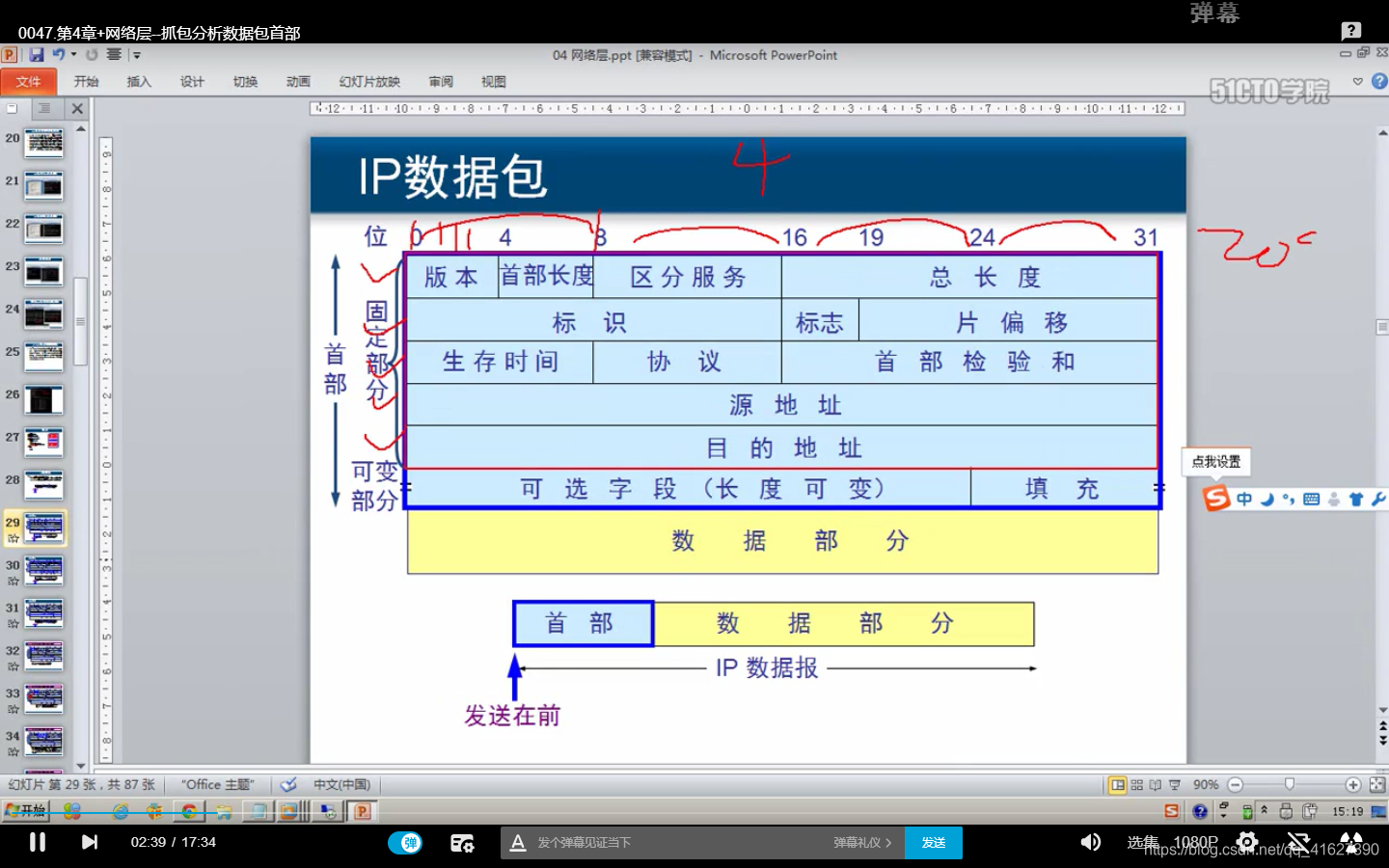

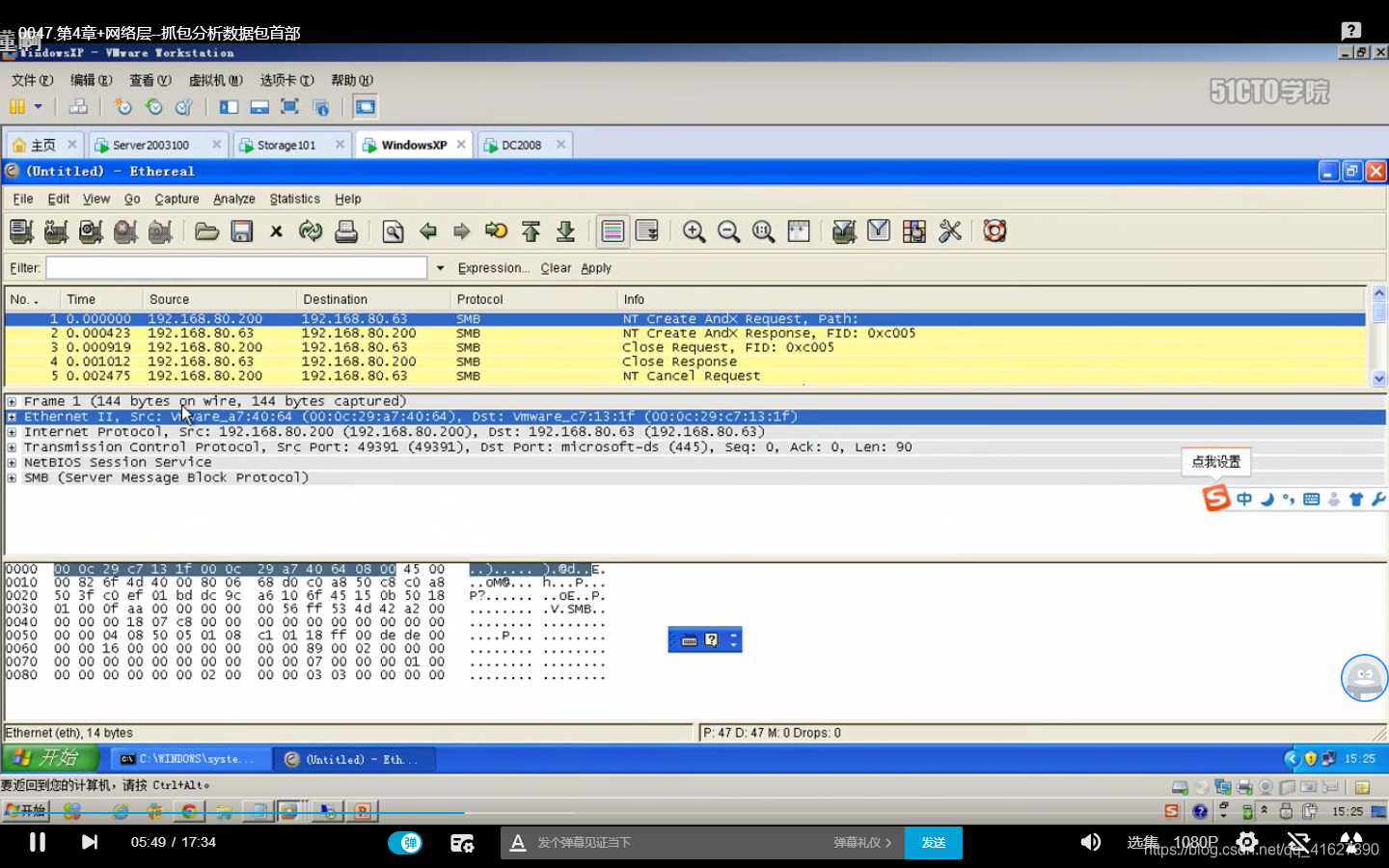

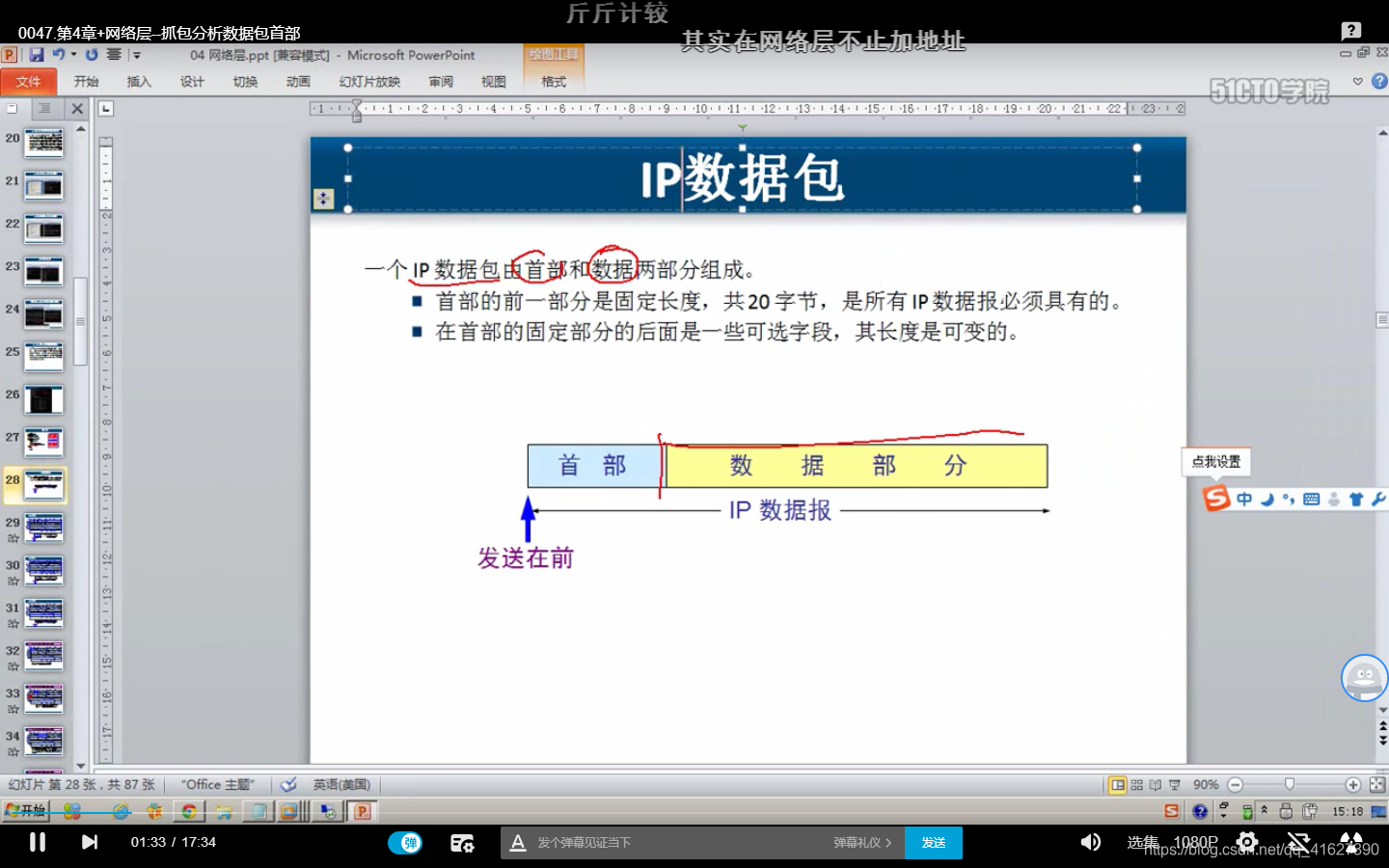

IP数据包结构：

第一个字节

版本用来表示 TCP/IP协议的版本 V4 V6

首部长度（一般为20字节）

第二个字节

区分服务：代表不同的包的优先级（QoS策略，语音先行）

第三四个字节

数据链路层数据最大为46-1500字节（最大传输单元MTU），此外头为18字节，帧的范围64-1518字节。但是由于数据包也有头一般为20字节，所以数据为26-1480字节。

数据包最大为65535 字节，若大于1480字节，分片

在这里插入图片描述

在这里插入图片描述

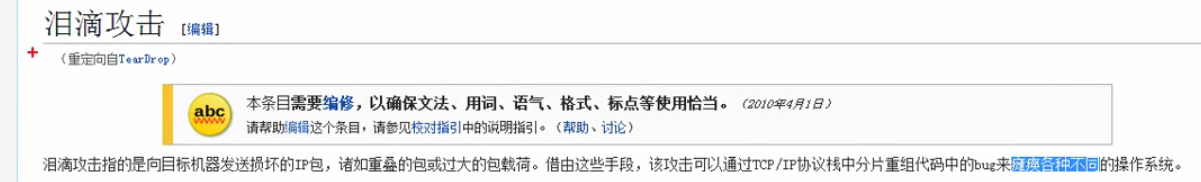

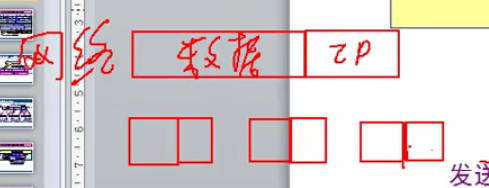

数据包分片

第五六字节

标识：数据包分片后，可以恢复成一个完整的数据包。同一个包编号相同

第七个字节

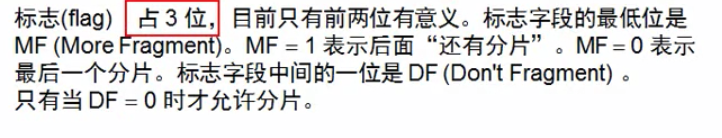

标志
在这里插入图片描述

第七第八字节

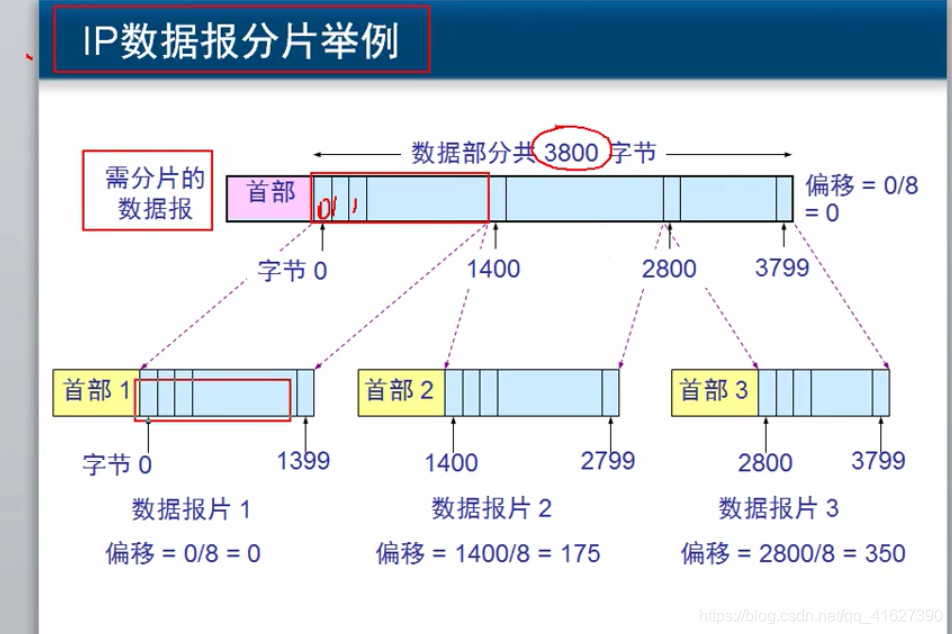

片偏移

在这里插入图片描述

第九个字节

生存时间：TTL，每过一个路由器TTL减一。路由的时候避免环路。

第十个字节

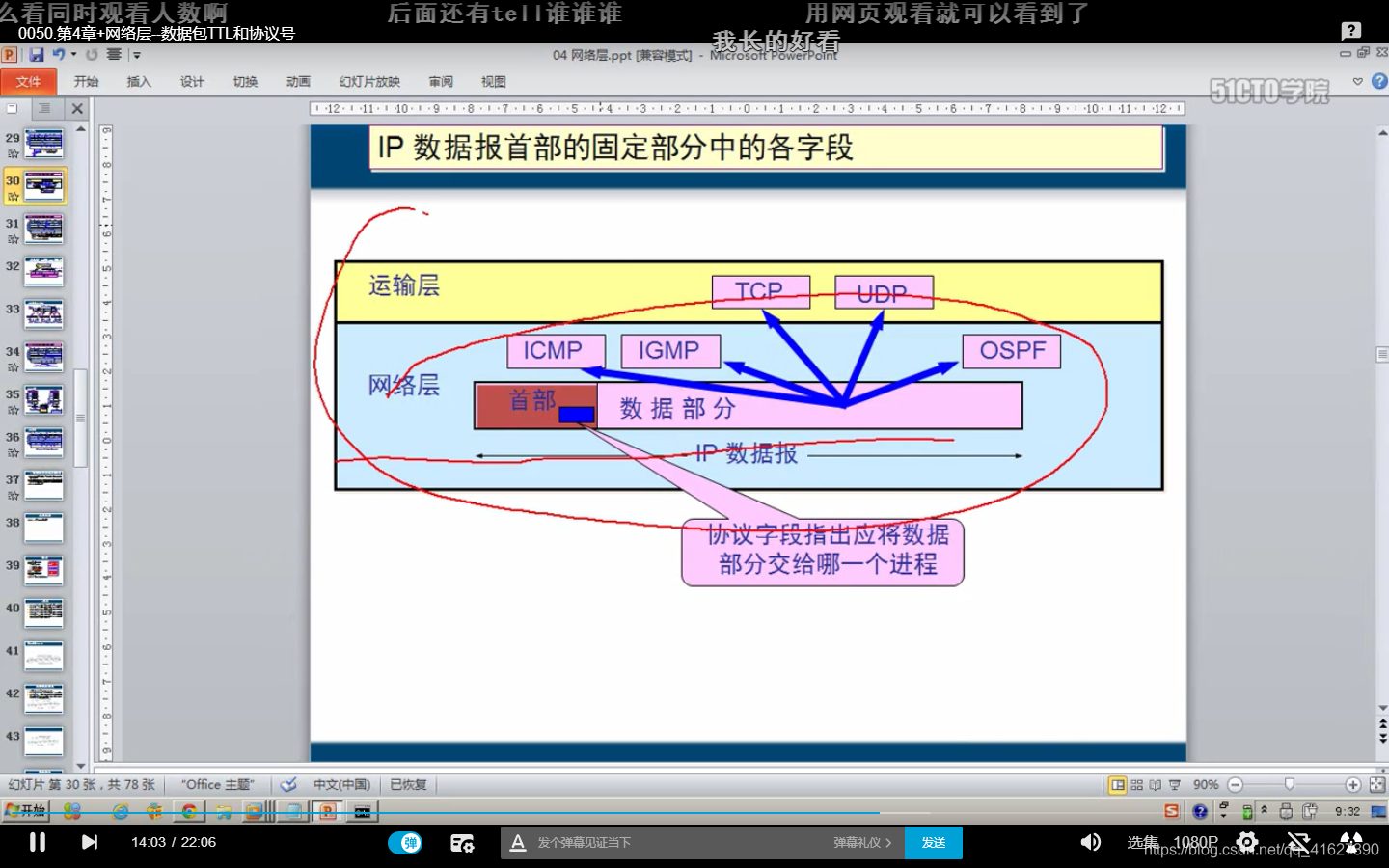

协议号指定该给那个协议进程处理

ICMP 1

IGMP 2

TCP 6

UDP 17

IPv6 41

OSPF 89

在这里插入图片描述

在这里插入图片描述

第十一十二个字节

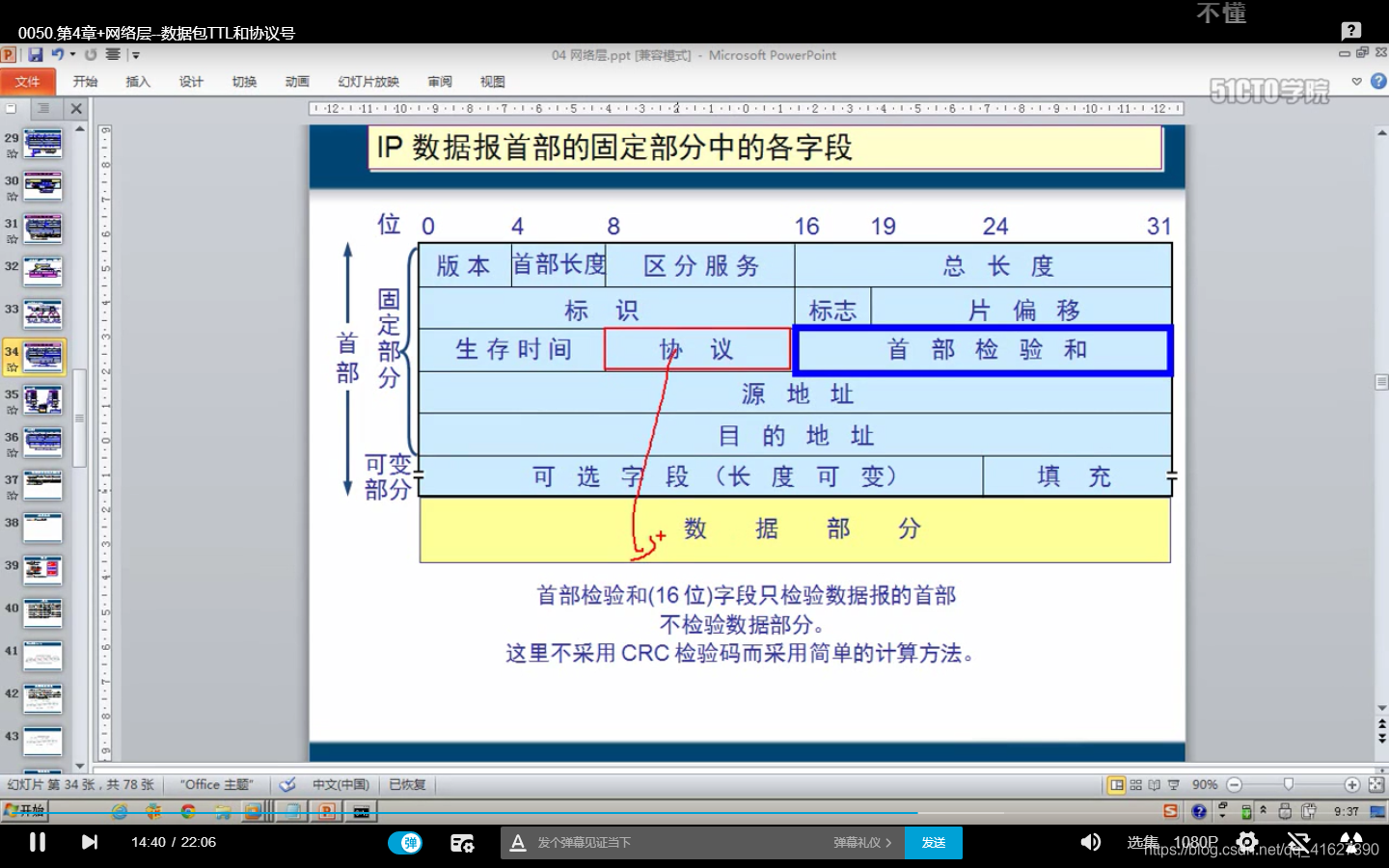

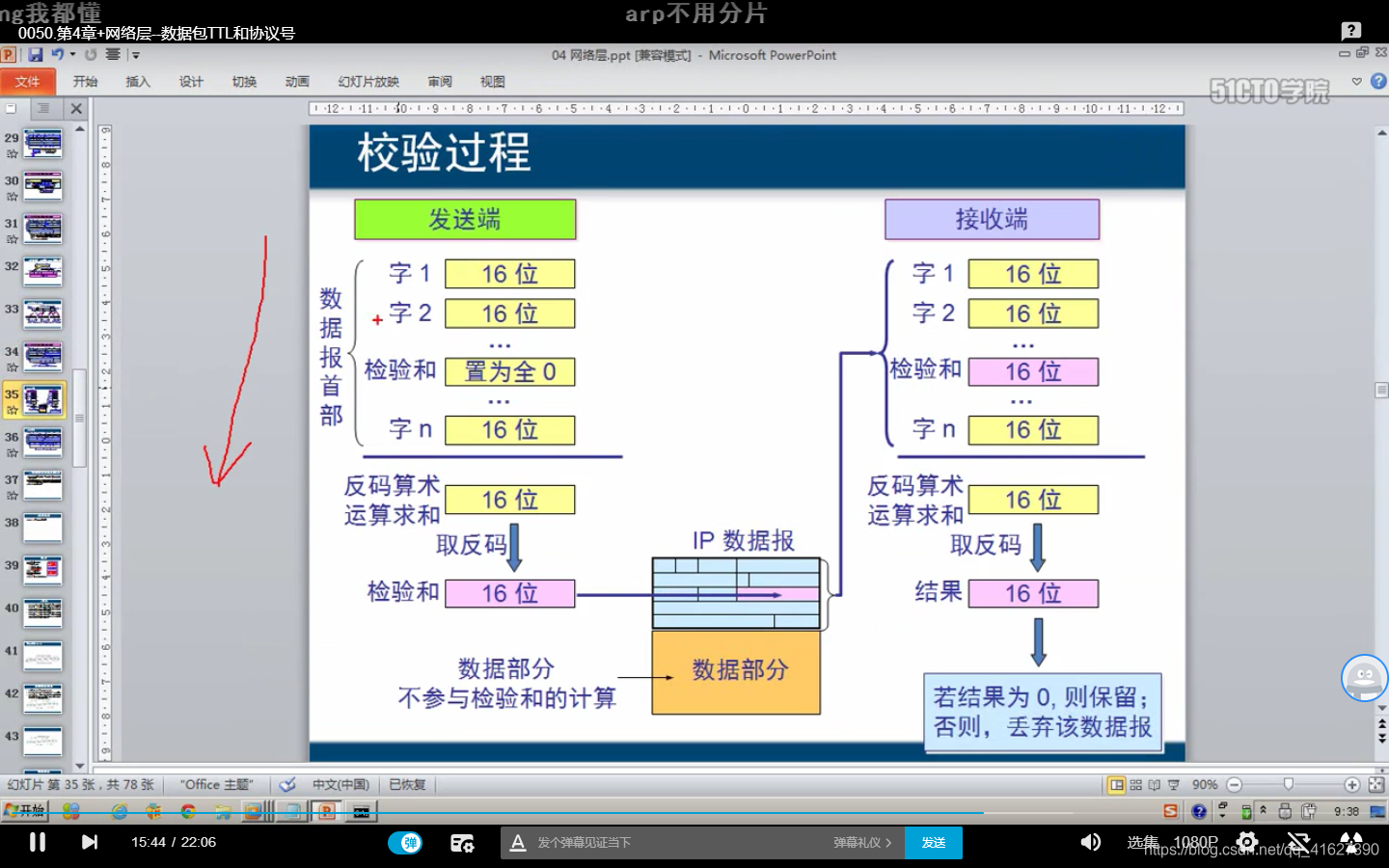

首部检验和：检验首部是否被修改

在这里插入图片描述

第十三-十六字节

源地址

第十七-二十字节

目的地址

二十字节以后：用来支持安全，测试（但是后来没用），最后用全0字节补充

IPv6 为固定

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
