matlab学习（四）图形修饰

一、视点处理
view函数的基本用法
view(az,el)
其中，az为方位角，el为仰角。系统默认的视点定义为
方位角-37.5°，仰角30°

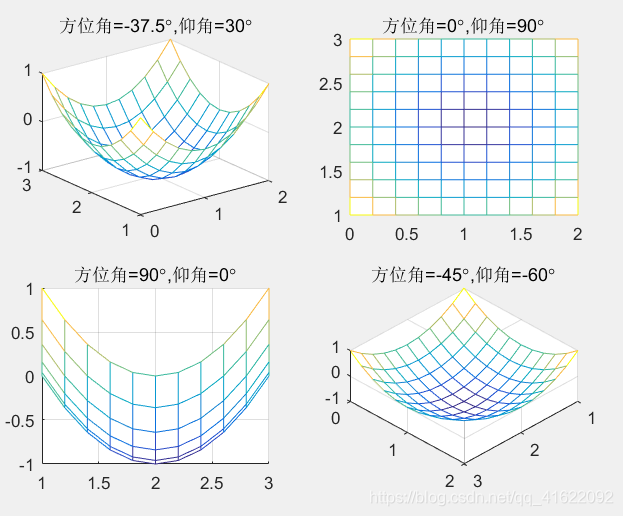

样例一：绘制函数? = (? − 1)2+(? − 2)2−1曲面，并从不同视点展示曲面

[x,y]=meshgrid(0:0.2:2, 1:0.2:3);
z=(x-1).^2+(y-2).^2-1;
subplot(2,2,1); mesh(x,y,z)
title('方位角=-37.5{\circ},仰角=30{\circ}')
subplot(2,2,2); mesh(x,y,z)
view(0,90);title('方位角=0{\circ},仰角=90{\circ}')
subplot(2,2,3); mesh(x,y,z)
view(90,0); title('方位角=90{\circ},仰角=0{\circ}')
subplot(2,2,4); mesh(x,y,z)
view(-45,-60); title('方位角=-45{\circ},仰角=-60{\circ}')

二、色彩处理
shading faceted 每个网格片用其高度 对应的颜色进行着色， 网格线是黑色。这是 默认着色方式。

shading flat 每个网格片用同一个 颜色进行着色，且网 格线也用相应的颜色。

shading interp 网格片内采用颜色插 值处理。
样例二： 使用同一色图，以不同着色方式绘制圆锥体。

[x,y,z]= cylinder(pi:-pi/5:0,20);
colormap(lines);
subplot(1,3,1);
surf(x,y,z);
shading flat
subplot(1,3,2);
surf(x,y,z);
shading interp
subpl
