CANdela/Diva系列2--CANdela Studio的工作树介绍1

本系列的第一篇文章（CANdela/Diva系列1--CANdela Studio的基本介绍
）主要介绍了CANdela这个工具，本篇文章将对CANdela Studio的工作树的每个模块进行详细介绍，不啰嗦，直接开始！

目录

1. ECU Information的介绍：

1.1 Supported Interfaces:

1.2 Servicesn supported for interfaces:

2.Diagnostic Trouble Codes:

2.1 DTC Pool FaultMemory(24Bit):

2.2 DTC Variants Overview: Fault Memory(24 Bit):

2.3 OBD DTC Pool： Emission-related Trouble Codes(16 Bit):

2.4 DTC Variants Overview:Emission-related Trouble Codes(16 Bit):

3. DID Overview:

4.Libraries:

4.1 Generic UDS Services.DIDs:

4.2 Generic UDS Services.Supported Diagnostic Classes:​编辑

---

1. ECU Information的介绍：

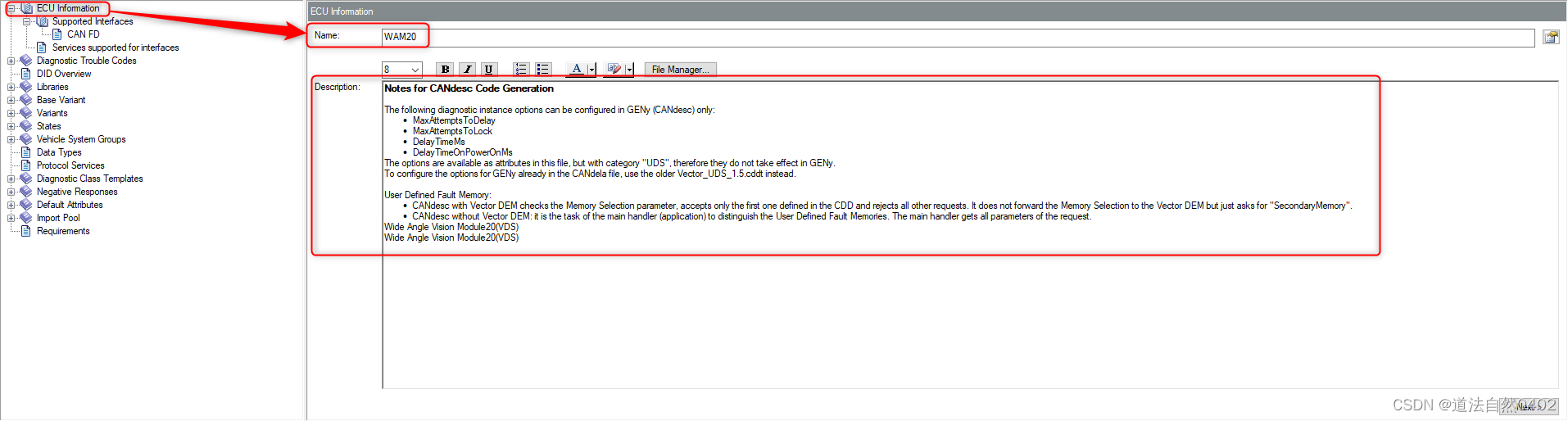

首先，ECU Information的主界面主要有两个属性，Name和Description，Name的话是修改这个CDD文件的名称，一般以自己的被测ECU命名，Description的话主要是一些描述信息，一般可以忽略这个。

1.1 Supported Interfaces:

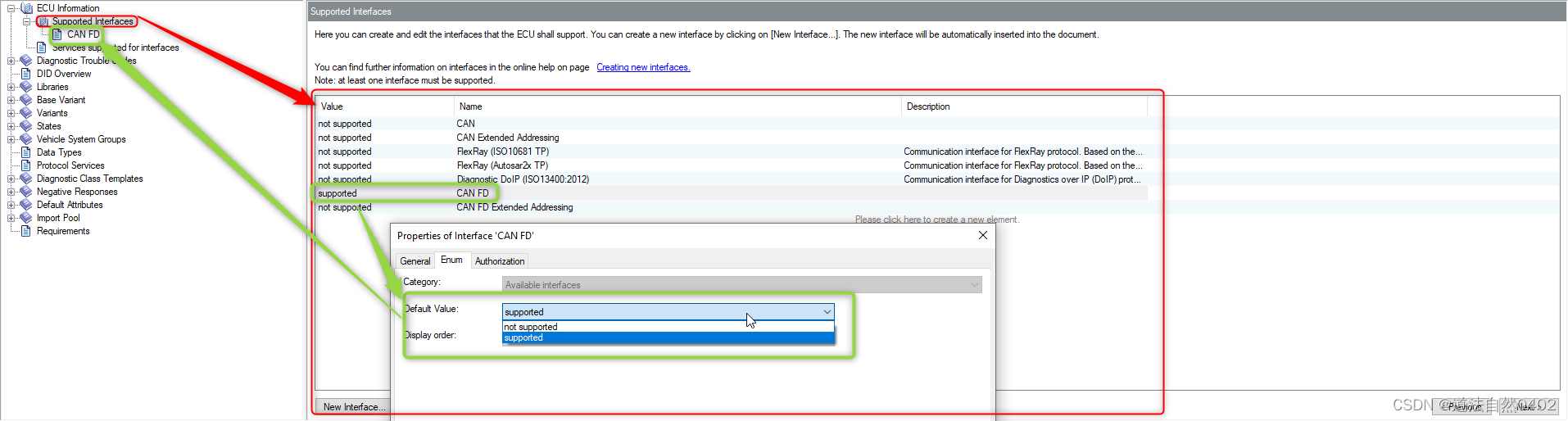

该界面是表示当前整个CDD文件可以支持的诊断接口，主要有CAN/CANFD/CAN扩展/CANFD扩展/Flexray/DoIP这些诊断接口。当前我们选择的时候CANFD接口，双击CANFD这一行，然后会出现一个弹框，在下拉框中选择supported，支持的CANFD接口就会显示在Supported Interfaces下方，当然，如果你的被测ECU支持多种诊断接口，可以选择多种诊断接口。

点击CAN FD接口后，显示窗口会显示CANFD 的Communication Parameter，主要包括诊断ID，时间参数，填充位（这些需求主要来自客户的诊断问卷）等。
