《Redis设计与实现》第十章总结二：RDB文件结构

继《Redis设计与实现》第十章总结一：RDB原理

2.3 RDB文件结构

完整的RDB文件结构：

全大写代表常量，全小写代表变量和数据

2.3.1 各部分概述

• REDIS

作用：RDB文件标识符。通过这五个字符，程序可以在载入文件时，快速检查所载入的文件是否为RDB文件

长度：5字节，保存REDIS这五个字符

• db_version

作用：RDB文件的版本号。如0006代表第六版，为此次介绍的RDB文件结构的版本号

长度：4字节，值是一个字符串表示的整数

• databases

作用：包含0或多个数据库及其对应的键值对数据

长度：如果服务器数据库状态为空，则为0；如果不为空，则根据键值对的数量、类型和内容，长度也随之而变

• EOF

作用：RDB文件结束符。标志着RDB文件正文内容的结束，读入程序遇到这个值时，代表所有数据库的所有键值对都载入完毕了

长度：1字节

• check_sum

作用：检查RDB文件是否有出错或损坏。是程序通过对REDIS、db_version、databases、EOF四个部分的内容进行计算而出的；载入RDB文件时，会将载入数据所计算出的校验和与check_sum进行对比，从而得出是否出错

长度：8字节的无符号整数

2.3.2 RDB#databases部分

结构：

• SELECTDB

作用：数据库标识符，当读入程序遇到此值，它知道接下来要读入的是一个数据库

长度：1字节

• db_number

作用：数据库号码。读入此部分时，服务器会调用SELECT命令，切换数据库，使得之后读入的键值对可以载入到正确的数据库中

长度：根据数据库号码的不同，可以分为1、2、5字节

• key_value_pairs

作用：保存了数据库中的所有键值对数据，包括可能存在的过期时间

长度：根据键值对的数量、类型和内容，长度也随之而变

2.3.3 databases#key_value_pairs部分

结构：EXPIRETIME_MS和ms可能没有

• TYPE

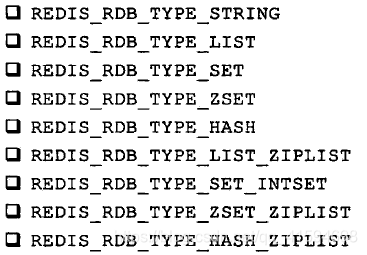

作用：记录了value的雷系，程序会根据TYPE的值来决定如何读入和解释value的数据，其值可以为如图之一，每个常量都代表了一种对象类型或底层编码：

长度：1字节

• key

作用：保存了键值对的键。总是为一个字符串对象，编码方式和REDIS_RDB_TYPE_STRING类型的value一样

长度：根据内容长度的不同，key的长度也会有所不同

• value

作用：保存了键值对的值

长度：根据TYPE类型、保存内容长度的不同，key的长度也会有所不同

• EXPIRETIME_MS

作用：过期时间标识符。当读入程序遇到此值，它知道接下来要读入的是一个以毫秒为单位的过期时间

长度：1字节

• ms

作用：记录一个以毫秒为单位的UNIX时间戳，即该键值对的过期时间

长度：8字节

2.3.4 key_value_pairs#value的编码

不同类型的值对象在RDB文件中的保存结构：

• 字符串对象

TYPE：REDIS_RDB_TYPE_STRING

编码类型：REDIS_ENCODING_INT、REDIS_ENCODING_RAW

REDIS_ENCODING_INT

保存长度不超过32位的整数：

ENCODING可以为REDIS_RDB_ENC_INT8、REDIS_RDB_ENC_INT16或REDIS_RDB_ENC_INT32，分别代表使用8、16、32位来保存整数值integer

REDIS_ENCODING_RAW

保存字符串值；
在打开RDB文件压缩功能的情况下(redis.conf的rdbcompression)，根据字符串长度的不同，分为压缩和不压缩两种方式来保存：如果小于等于20，则不压缩；如果大于20，则压缩；没打开则直接按无压缩方式保存

例子：
无压缩结构：len为长度、string为内容

压缩结构：LZF算法、压缩后的长度、原长度、压缩后的字符串；后三个属性用来解压缩

• 列表对象

TYPE：REDIS_RDB_TYPE_LIST

编码类型：REDIS_ENCODING_LINKEDLIST

结构：每个项是一个字符串对象

例子：三个元素及其对应的长度

• 集合对象

TYPE：REDIS_RDB_TYPE_SET

编码类型：REDIS_ENCODING_HT

结构：每个项都是一个字符串对象

例子：四个元素及其对应的长度

• 哈希对象

TYPE：REDIS_RDB_TYPE_HASH

编码类型：REDIS_ENCODING_HT

结构：

例子：两个键值对及其长度

• 有序集合对象

TYPE：REDIS_RDB_TYPE_ZSET

编码：REDIS_ENCODING_SKIPLIST

结构：

例子：两个元素及其长度

• INTSET编码的集合

TYPE：REDIS_RDB_TYPE_SET_INTSET

保存对象：整数集合对象

保存方式：先将整数集合转换为字符串对象，再保存到RDB文件里

读入方式：根据TYPE值的提示，先读入字符串对象，再转换成原来的整数集合对象

• ZIPLIST编码的列表、哈希表、有序集合

TYPE：REDIS_RDB_TYPE_LIST_ZIPLIST、REDIS_RDB_TYPE_HASH_ZIPLIST、REDIS_RDB_TYPE_ZSET_ZIPLIST

保存对象：压缩列表对象

保存方式：

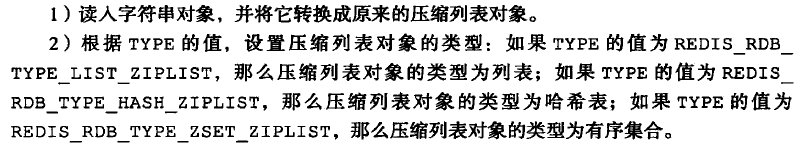

读入方式：

2.4 分析RDB文件

使用od命令来分析，该命令可以用给定的格式转存(dump)并打印输入文件

2.4.1 不包含任何键值对的RDB文件

例子：od -c dump.rdb

依次为"REDIS"字符串、版本号、EOF常量、校验和

2.4.2 包含字符串键的RDB文件

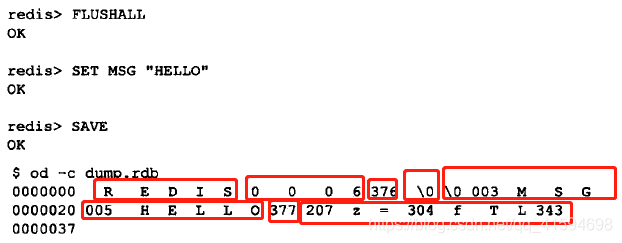

例子：

依次为"REDIS"字符串、版本号、SELECTDB常量、使用0号数据库、无过期时间的键值对(TYPE、键长度、键、值长度、值)、EOF常量、校验和

2.4.3 包含带有过期时间的字符串键的RDB文件

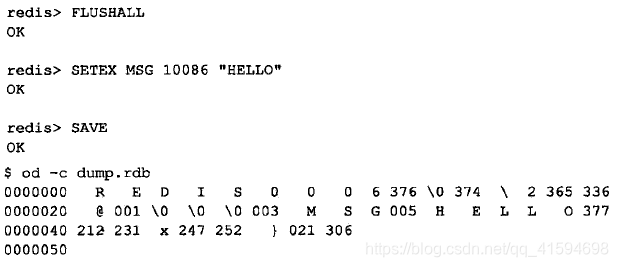

例子：

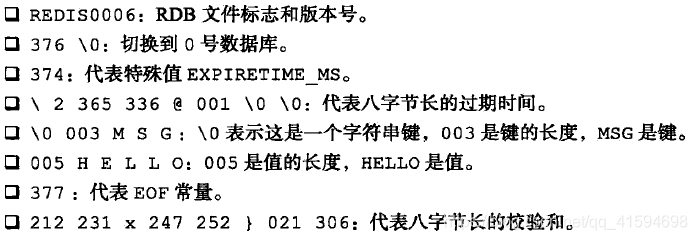

依次是：

2.4.4 包含一个集合键的RDB文件

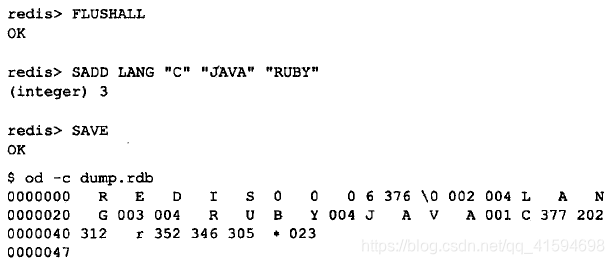

例子：

依次是：
