ESP32 对影响开机的引脚进行实际测试

一、说明

  网上以及官方表示有很多引脚会影响ESP32开机状态，甚至无法烧录程序，但引脚应该怎么连并没有说清楚，这里自己做了一块板子对各个引脚做了测试。

二、结论

引脚	拉低	拉高
GPIO1	没测试	没测试
GPIO2	正常	无法下载程序
GPIO5	正常	正常
GPIO12	正常	无法下载程序，甚至开机程序无法运行
GPIO15	正常	正常

三、实验过程

3.1 测试环境

  硬件部分： 测试用的电路原理图参考的是稚晖君开源的PICO板
  IDE： 使用的是VSCode platformio插件
  注意： 以下实验所述的引脚拉高与拉低，是直接将相应引脚通过杜邦线接到GND或者3.3V，并没有连接下拉电阻或者上拉电阻。

3.2 GPIO2 引脚测试

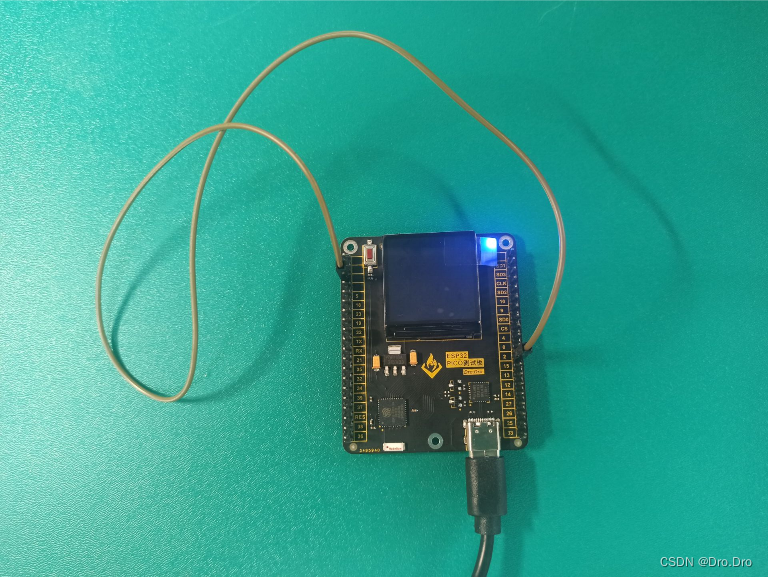

  GPIO2引脚拉低，硬件连接图：

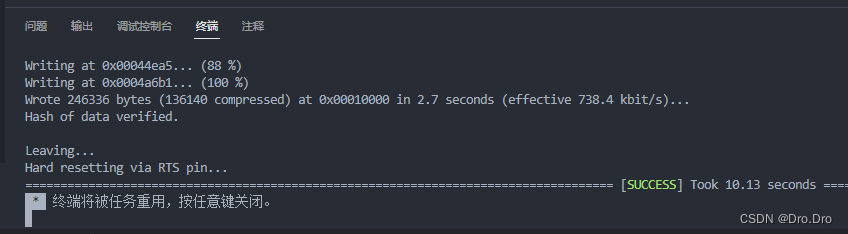

  程序烧录成功：

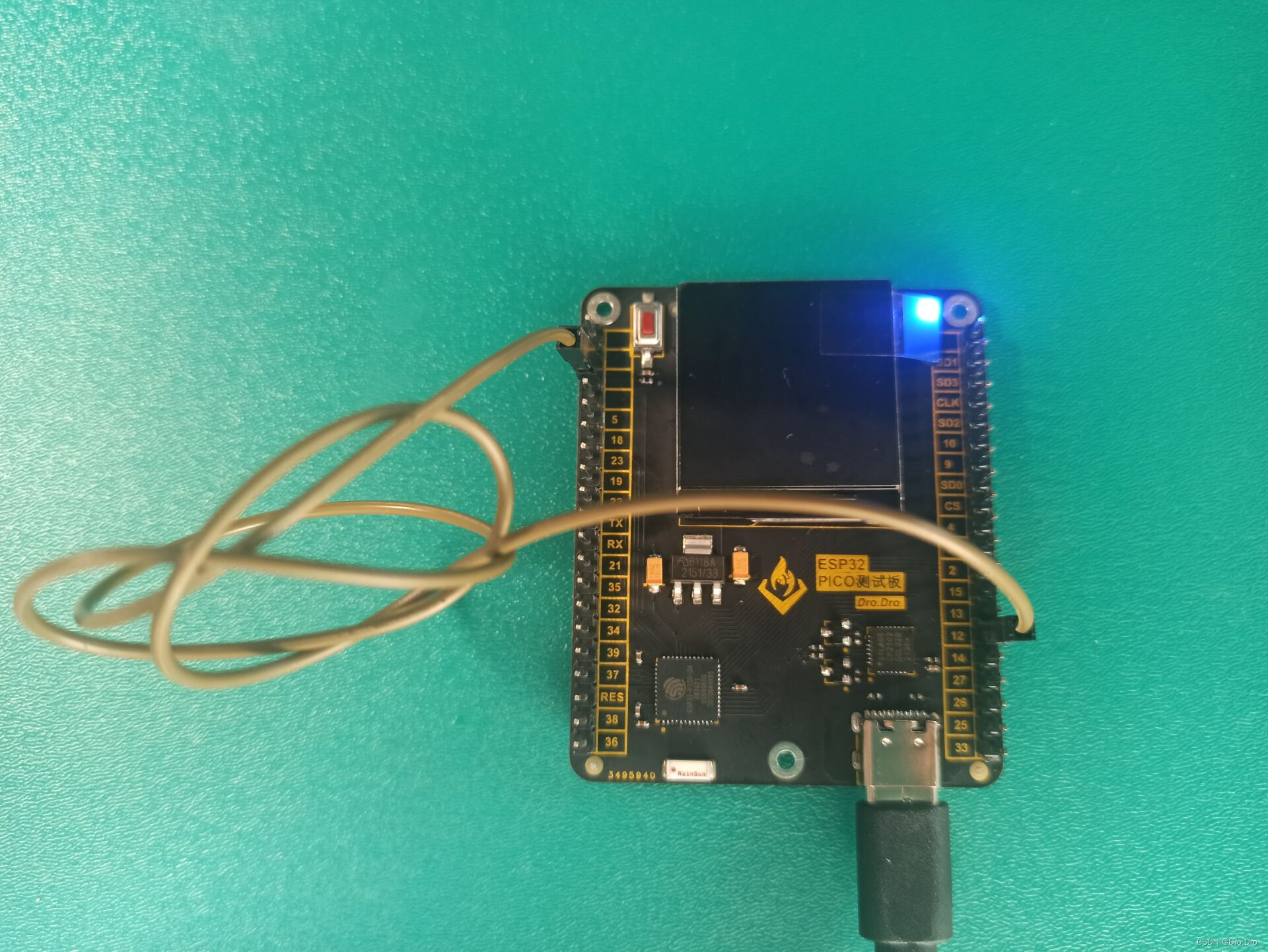

  GPIO2引脚拉高，硬件连接图：

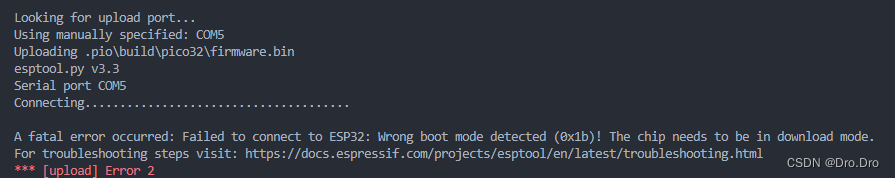

  程序烧录报错：

  上图中的报错信息如下：Wrong boot mode detected (0x1b)! The chip needs to be in download mode.

3.3 GPIO5 引脚测试

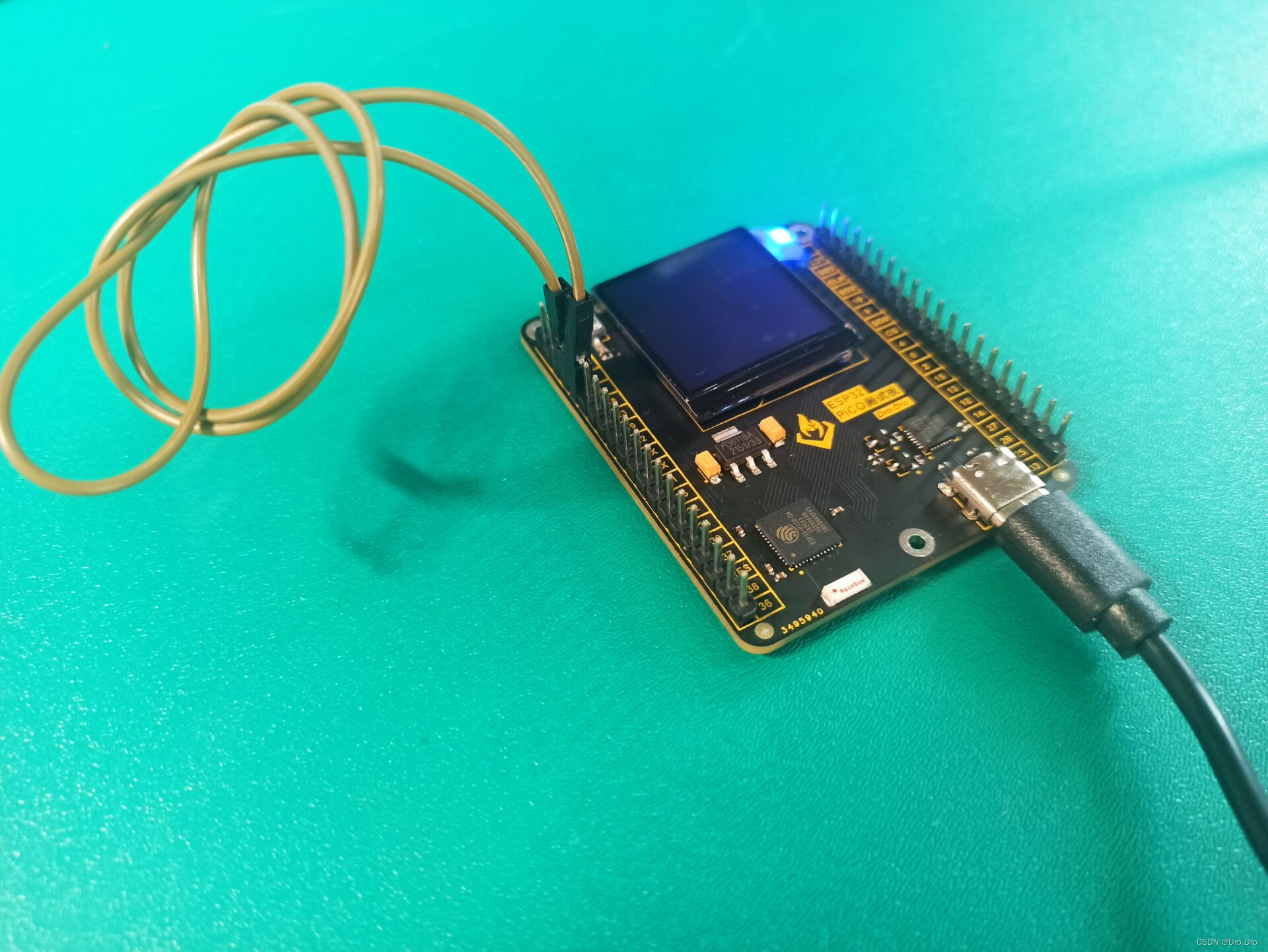

  GPIO5引脚拉低，硬件连接图：

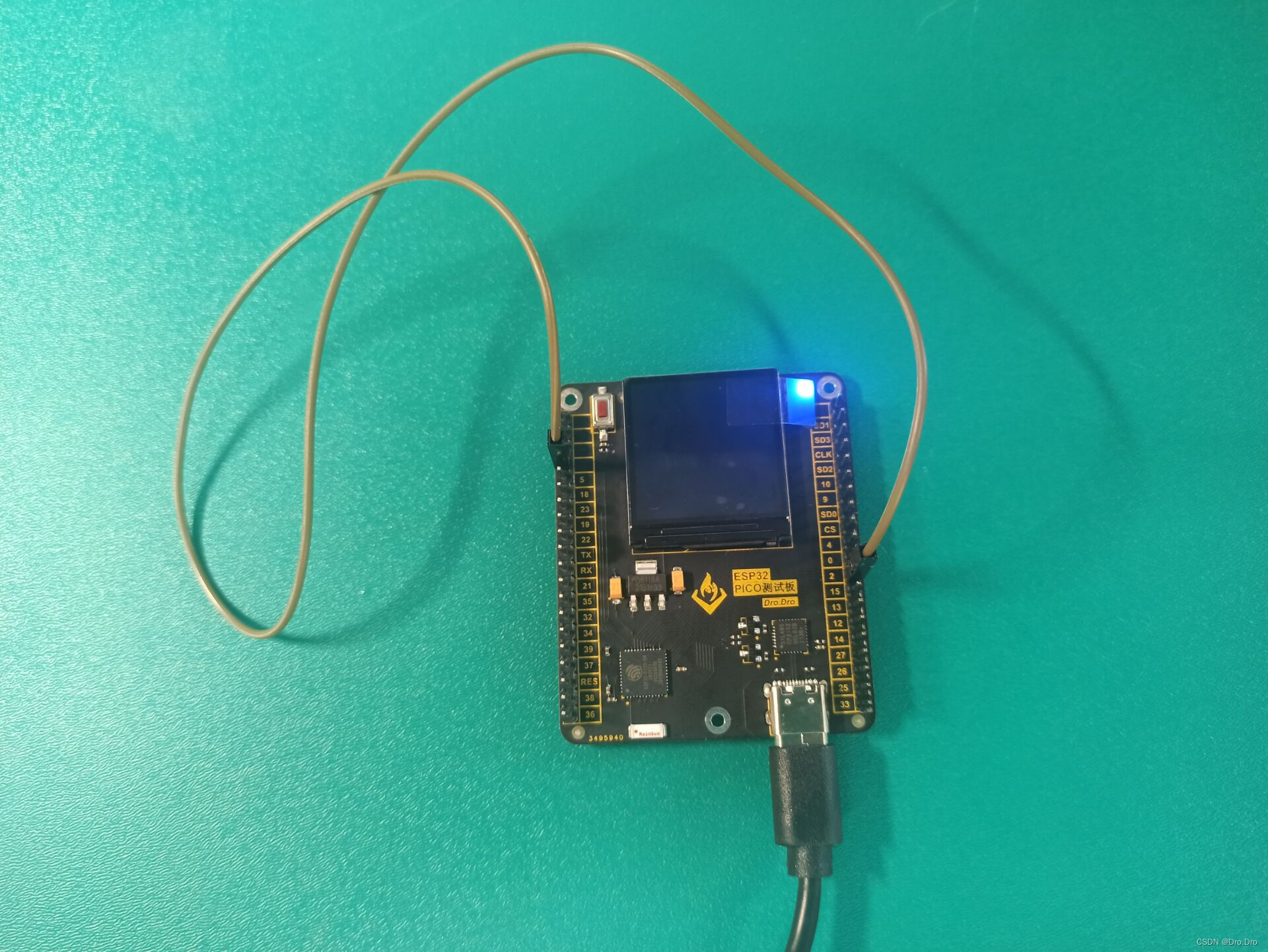

  GPIO5引脚拉高，硬件连接图：

  以上程序都能正常烧录。

3.4 GPIO12 引脚测试

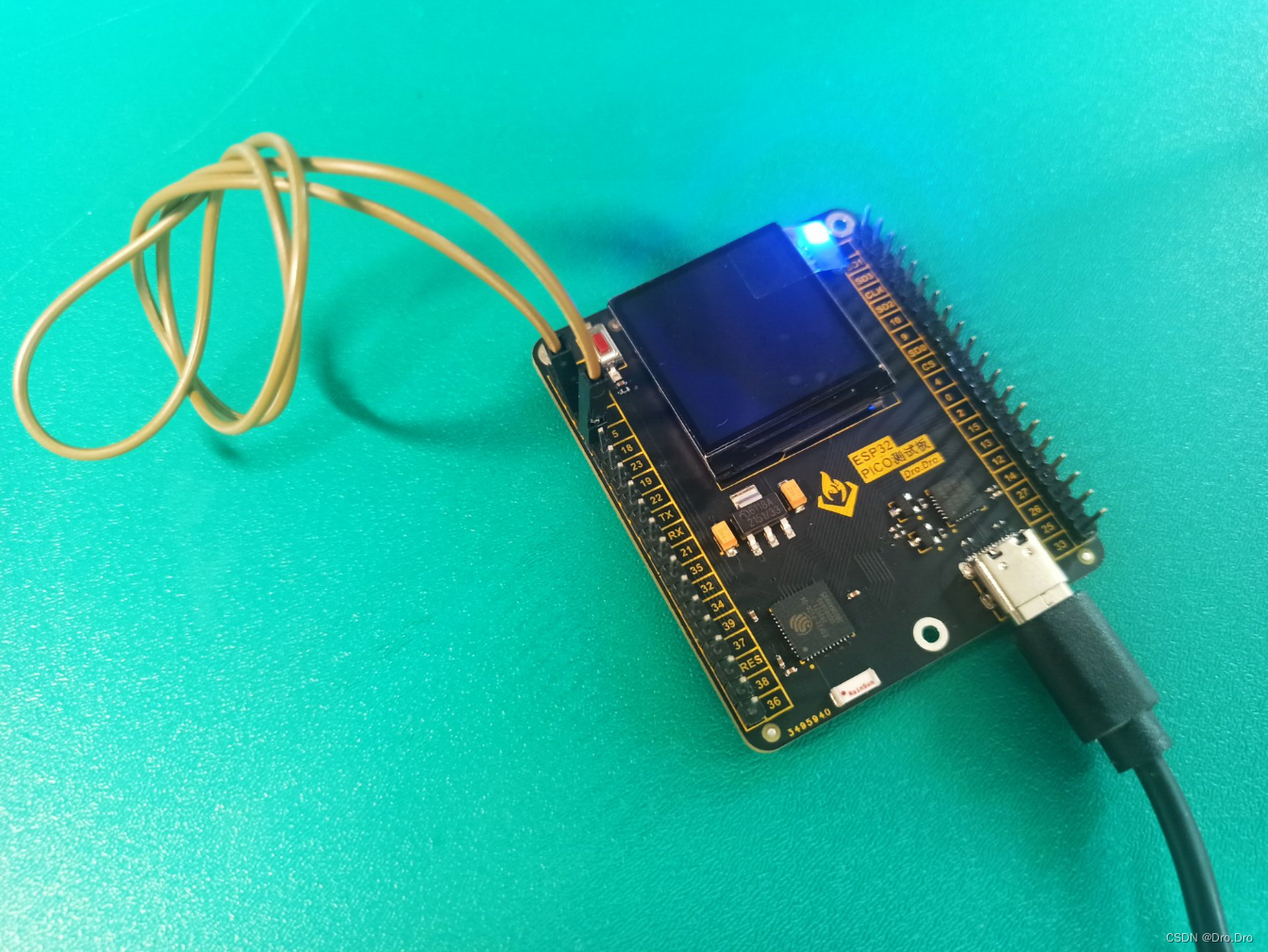

  当GPIO12拉高时，硬件连接如下：

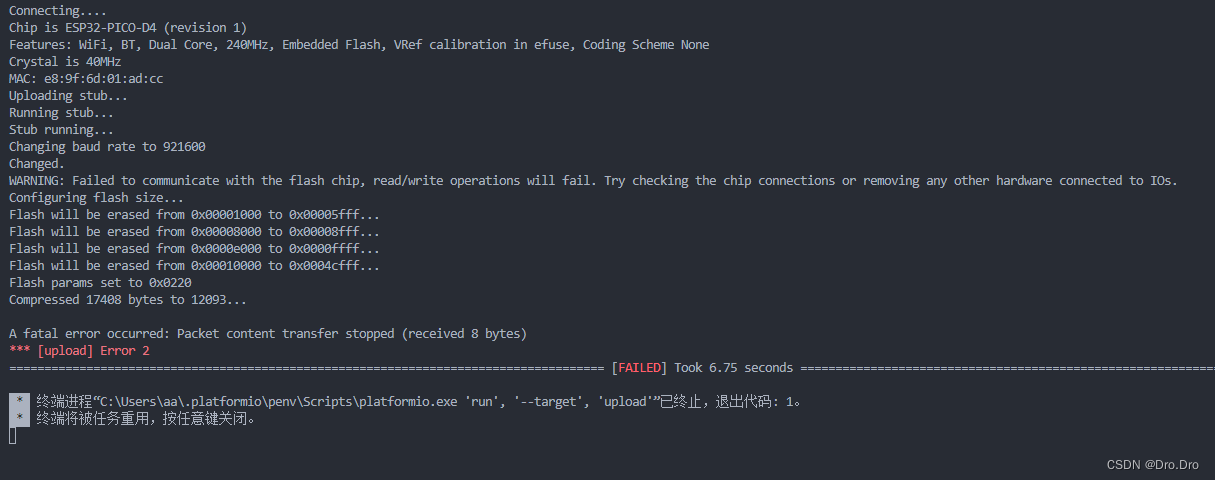

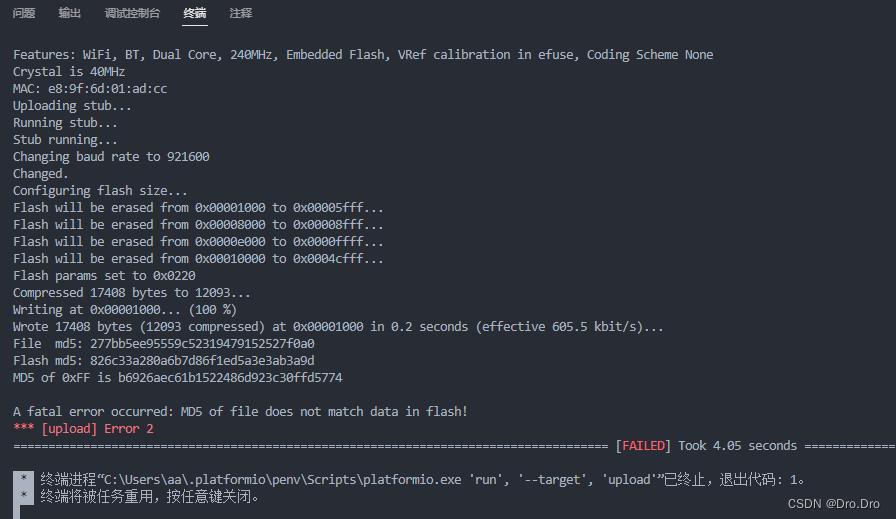

  烧录报错如下：

  或者是下图所示的报错：

  取消GPIO12拉高，重新烧录程序，烧录成功。但经过实验，当GPIO12引脚拉高时，甚至不能正常开机

3.5 GPIO15 引脚测试

  同样GPIO15经过以上测试，都可以将程序成功烧录。
