基于ESP8266和JFree的波形显示

    以下是今年电子设计竞赛备赛时所准备的模块之一，其中有些不完善的地方，仅供大家参考学习。

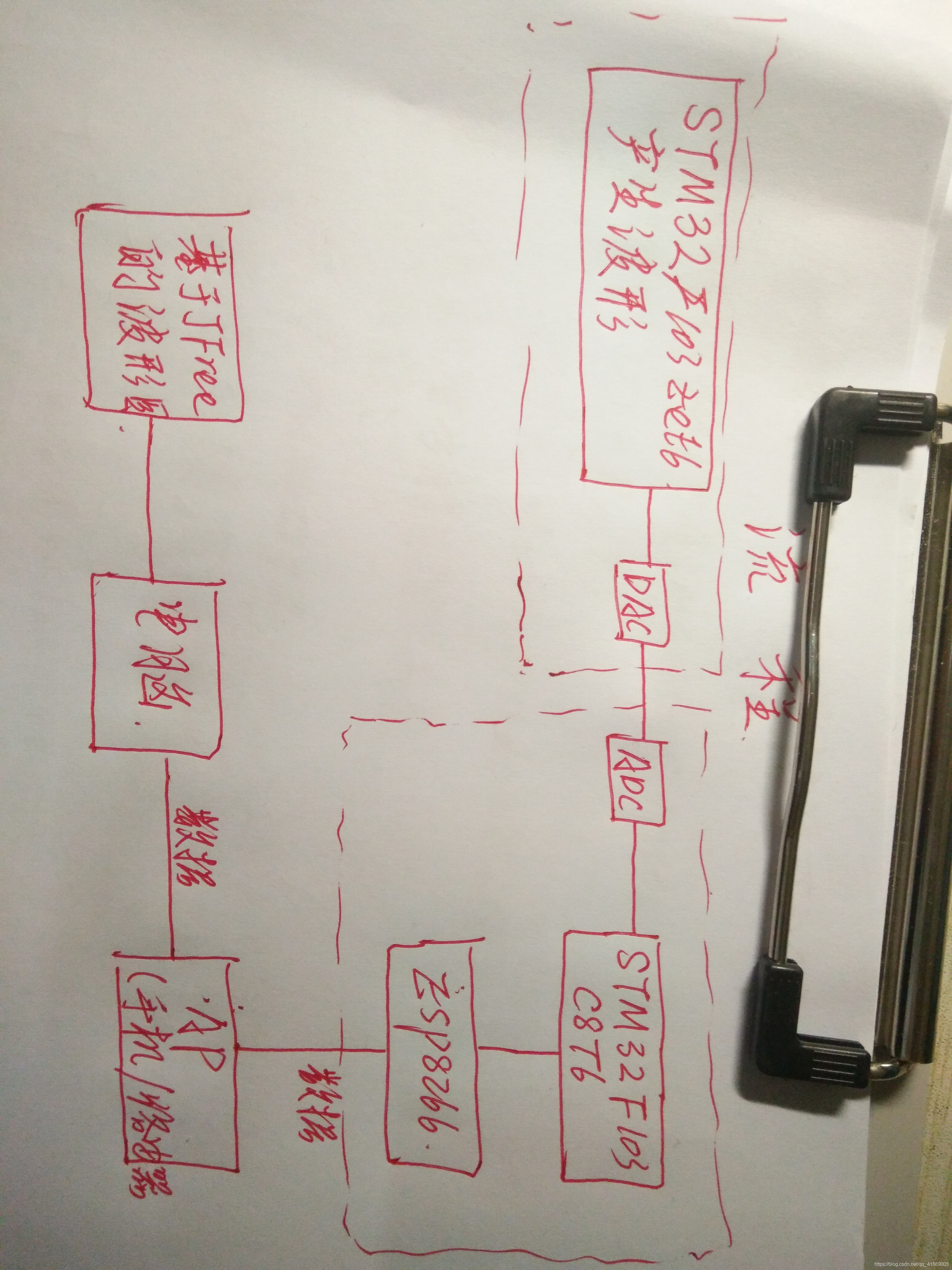

    这个模块主要用途是将单片机采集的信号通过ESP8266模块上传到电脑端自制的软件上，并显示波形，自制软件也能够下发命令到单片机上的功能。 语言空洞，来张流程框图看看。

下面对以上流程，进行一定的说明。主要讲些主要的，具体代码，见下载链接中的代码。
首先使用STM32F103ZET6产生了100HZ的正弦波，然后通过已配置好DAC功能的引脚将其输出，然后使用STM32F103C8T6的板子配置好ADC功能的引脚采集电平。ADC的采集速度可以自行设置，信噪比为60dB（采集1v大小的信号就有1mv自带噪声，没算其它噪声），精度为12位，以5V和3.3V为参考电压时，分辨率分别为1.22mv和0.8mv；滤波可自行百度各种滤波方式。如果准备电子设计竞赛强烈建议先做好细微信号的采集及滤波问题。
ESP8266模块是串口通信，在本文末尾的链接中的压缩包中有封装好的库函数。
本次所准备模块是基于局域网的实验，因此大家需了解TCP/IP协议。手机/路由器设置成热点，然后电脑和ESP8266模块都去连接，这样电脑、手机/路由器、ESP8266就处于同一局域网下，确定好通信双方的IP和端口即可。本模块是将ESP8266设置服务器，电脑为客户端。
再来说电脑端的自制的波形显示软件，开发环境为Netbeans，使用JFrame窗体作为图形界面载体，然后通过JFree画图模块来实现。布局和Andriod的布局有些类似。功能中主要需要完成Socket通信，解析数据，以及对JFree波形的调用。可以百度将应用程序打包成软件。

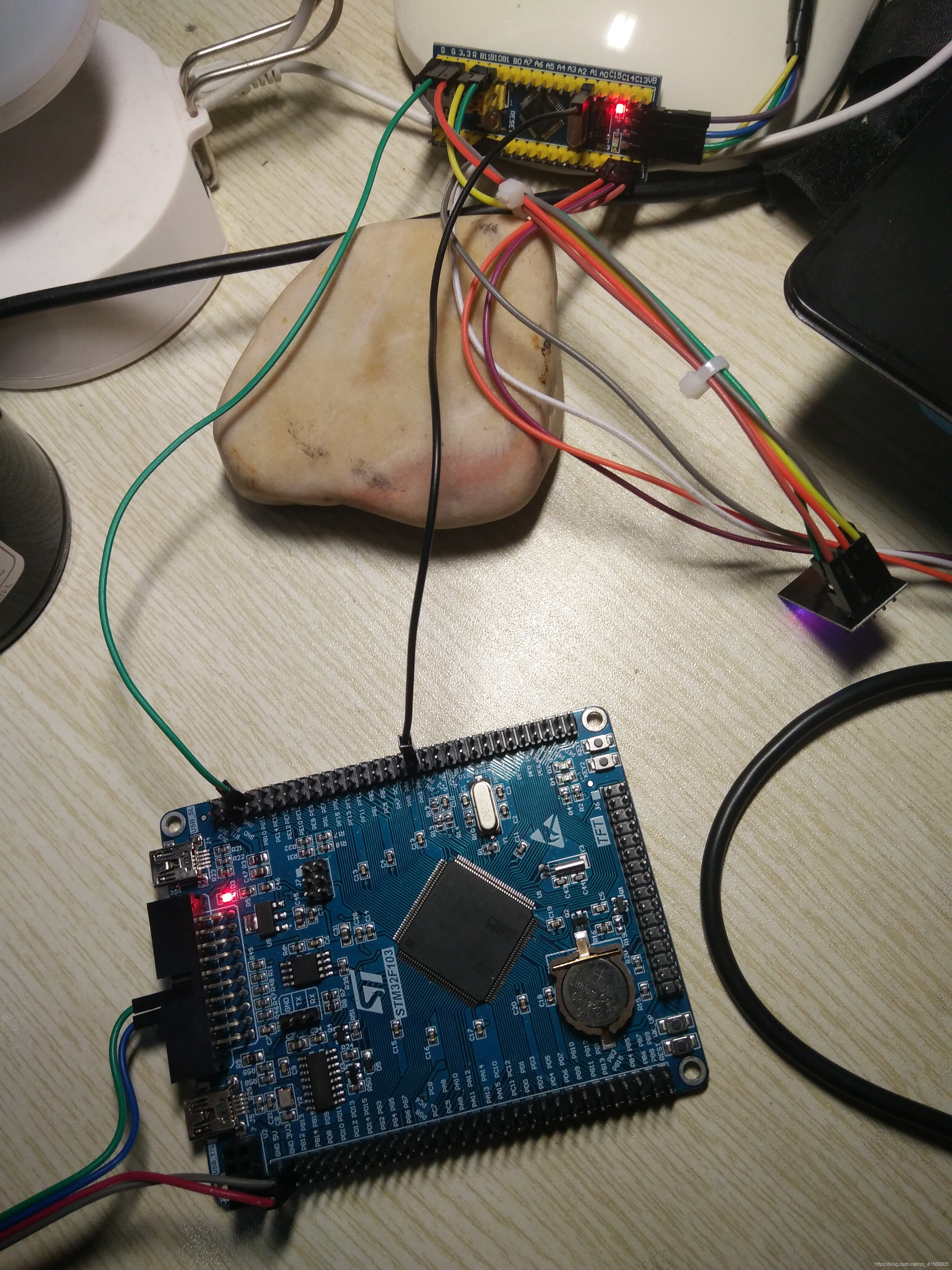

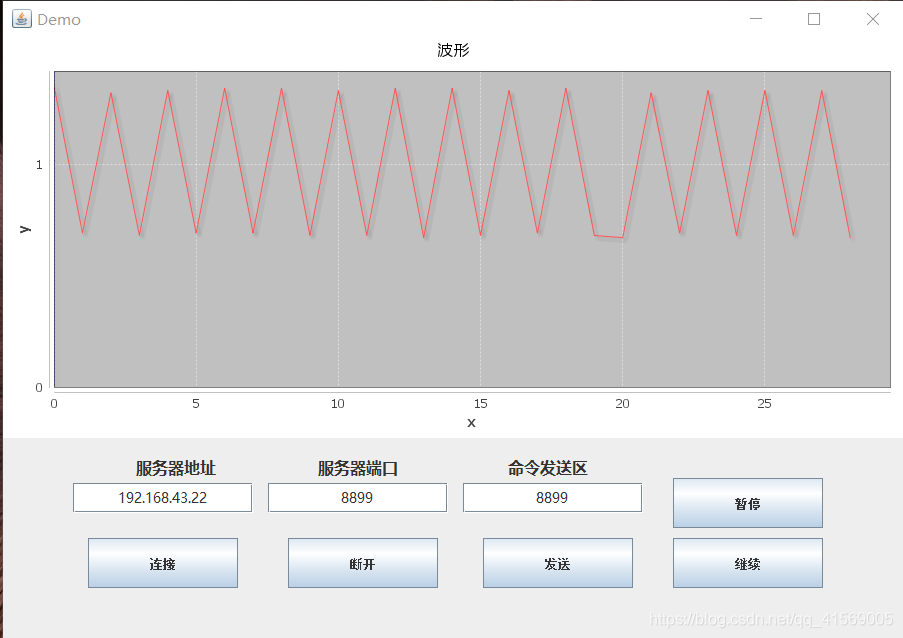

以下为实物连接图和波形显示图：


波形为三角波的原因是ADC采集的时长所造成的，即采样率过低造成失真，可以通过DMA将数据采集存好，然后再上传，就可以得到正弦波了。
