opencv学习（二十四）圆/矩形/多边形逼近并画轮廓minEnclosingCircle()&Circle()/boundRect[i]&rectangle()/approxPolyDP()&画轮廓

@ZeKing

于 2018-05-06 11:52:22 发布

阅读量2.6k

点赞数

分类专栏： opencv学习

本文链接：https://blog.youkuaiyun.com/qq_41553038/article/details/80213038

版权

本文介绍了使用OpenCV进行轮廓处理的方法，包括通过minEnclosingCircle和Circle找到轮廓的最小包围圆，用boundRect和rectangle获取轮廓的矩形边界，并利用approxPolyDP进行多边形逼近。此外，还展示了如何分别和同时画出轮廓的圆、矩形和多边形。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

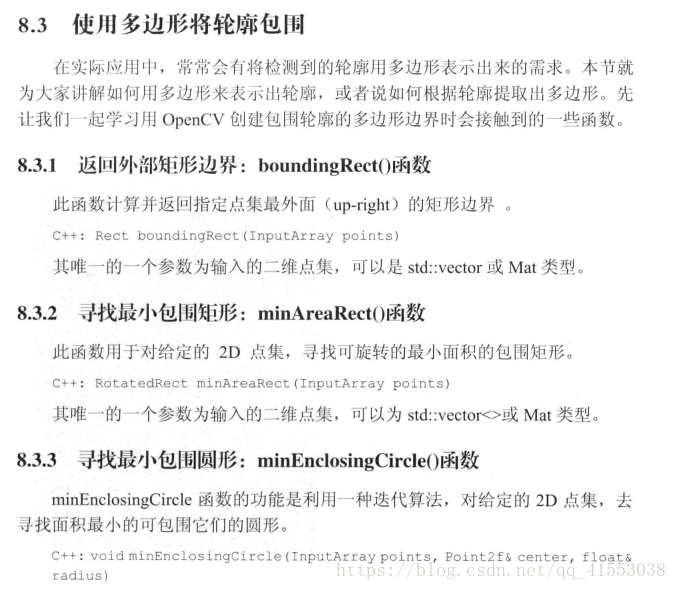

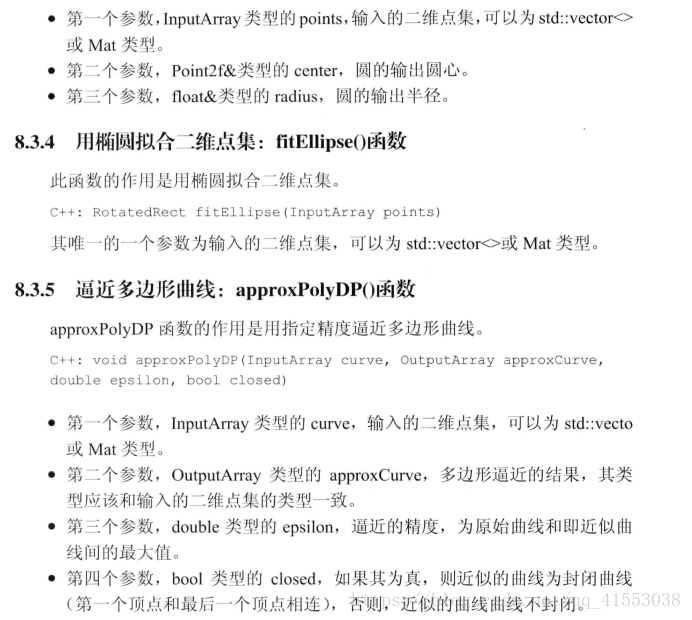

多边形/矩形/圆将轮廓包围

1,minEnclosingCircle()&Circle()

2,boundRect[i]=boundRect()&rectangle()

3,minEnclosingCircle()&Circle()

这里写图片描述

1,圆/矩形/凸包分别画出轮廓例子


#include <opencv2/opencv.hpp>
using namespace std;
using namespace cv;

int main()
{
    //初始化变量和随机值
    Mat image(600, 600, CV_8UC3);
    RNG&rng = theRNG();

    //循环
    while (1)
    {
        char key;//键值
        //参数初始化
        int count = (unsigned)rng % 100 + 3;//随机生成点数量
        vector<Point> points;//点值

                             //随机生成坐标
        for (int i = 0; i < count; i++)
        {
            Point point;
            point.x = rng.uniform(image.cols / 4, image.cols * 3 / 4);
            point.y = rng.uniform(image.rows / 4, image.rows * 3 / 4);//注意X，y分别赋值

            points.push_back(point);

        }

        /*【1】凸包操作
        //检测凸包
        vector<int>hull;
        convexHull(Mat(points), hull, true);
        */

        /*【2】矩形包围操作
        //对于给定2D点，寻找最小面积的包围矩形
        RotatedRect box = minAreaRect(Mat(points));
        Point2f vertex[4];
        box.points(vertex);//把找到的点赋予vertex？
        */

最低0.47元/天解锁文章
