RK3288：linux系统中MIPI接口的5寸LCD显示屏的调试

最新推荐文章于 2025-03-18 09:49:40 发布
原创 最新推荐文章于 2025-03-18 09:49:40 发布 · 7.2k 阅读 · 38 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍了在RK3288平台上，使用Linux系统调试5寸LCD显示屏的过程，涉及LCD参数配置、Mipi DSI Clock计算及设备树配置。通过理解LCD关键参数和初始化代码，成功点亮屏幕。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

RK3288的LCD调试，根据屏幕规格书对dts作相应的修改基本都可点亮,配置也较为简单







Platform : Rockchip
Soc : RK3288
System : linux（buidroot）

IC:NT35523

内核：4.4





先做一些准备工作，多看看LCD的手册

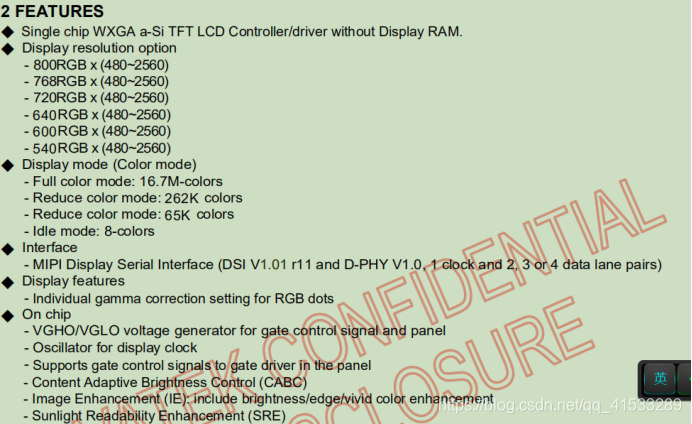

提炼出来关键信息是：
Hactive = 800 ，水平分辨率
Vactive = 2560 ，垂直分辨率
Lanes = 4 ，Mipi data 信号线通道数

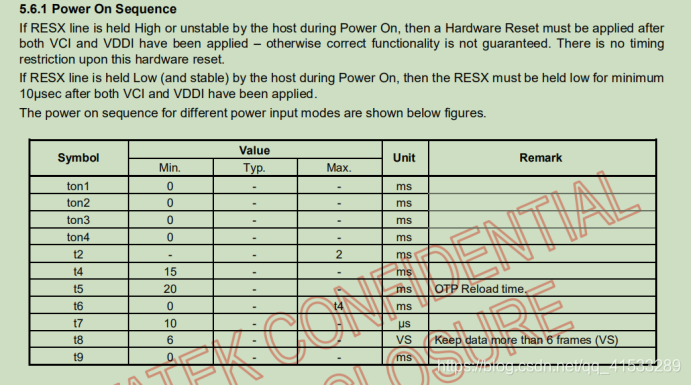

硬件上，复位信号的时序要对：

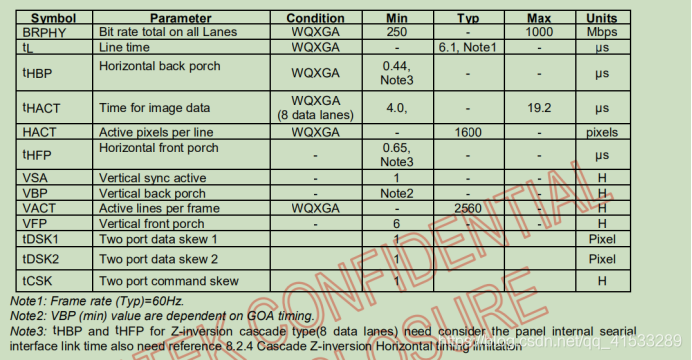

主要参数的提取：



关键信息提炼出来：

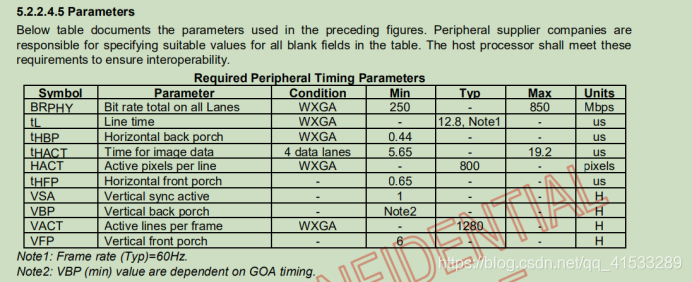

4 data lines(厂家推荐值)：
Hactive = 800
HFP = 40
HBP =
