本文介绍了使用Zrender类库在Canvas上绘制直线、圆弧和曲线，并展示了如何让点在这些图形上动态运动。Zrender是一个强大的二维绘图引擎，支持多种渲染方式。通过实例代码和示例图片，详细讲解了实现过程。
最近在学习Zrender类库，并利用Zrender 让点在直线、圆弧、曲线上运动。大概的写了一些.
Zrender是二维绘图引擎，它提供 Canvas、SVG、VML 等多种渲染方式。ZRender 也是 ECharts 的渲染器.
这里我运用的是Canvas画布去画的.想了解Zrender内的属性，请点击这个ZRender文档链接
若想了解如何画圆、直线等可以参考开始使用ZRender.有些内容是借鉴实现粒子网格动画.
话不多说直接上代码
css样式:
<style>
#main {
position: absolute;
left: 0;
top: 0;
background: #000;
z-index: -1;
}
</style>设置全局变量及配置项用到的变量
var x=300,y=300,r=200,t=0; //主要针对圆点绕圆弧运动
var array=new Array(); //创建一个数组用于储存圆点的位置坐标
var winH = window.innerHeight; //同步页面宽、高
var winW = window.innerWidth;
var opts = {
background: '#000', //Canvas背景色
circleRadius: 3, //圆点半径
circleColor: 'rgb(0, 255, 0)', //圆点颜色
circleAmount: 1, //生成的圆点数量
speed: 1, //圆点速度
};
var tid; //setTimeout id，防抖处理
var circledots = []; //用于存储partical对象
var zr = zrender.init(main, { width: winW, height: winH });画圆弧、直线、贝塞尔曲线:
var line=new Line({
shape:{
x1:300,
y1:100,
x2:900,
y2:100
},
style:{
stroke: '#F00'
}
});
zr.add(line);
var line=new Line({
shape:{
x1:300,
y1:500,
x2:900,
y2:500
},
style:{
stroke: '#F00'
}
});
zr.add(line);
var BC = new BezierCurve({
shape: {
x1: 300, //起始
y1: 500, //坐标
cpx1: 1200 / 2,
cpy1: 500,//贝塞尔中心坐标
cpx2: 1200 / 2,
cpy2: 100,//贝塞尔中心坐标
x2: 900, //终点
y2: 100 //坐标
},
style: {
stroke: 'green', //贝塞尔曲线显示 并赋予绿色
lineWidth: 2
}
});
zr.add(BC);
var bc = new BezierCurve({
shape: {
x1: 300, //起始
y1: 100, //坐标
cpx1: 1200 / 2,
cpy1: 100, //贝塞尔中心坐标
cpx2: 1200 / 2,
cpy2: 500, //贝塞尔中心坐标
x2: 900, //终点
y2: 500 //坐标
},
style: {
stroke: 'green',
lineWidth: 2
}
});
zr.add(bc);
var arcc = new Arc({
shape: {
cx: 300,
cy: 300,
r: 200,
startAngle:4.8,
endAngle:1.5,
clockwise:false
},
style: {
fill: 'none',
stroke: '#F00',
lineWidth:2
}
});
zr.add(arcc);
var arci = new Arc({
shape: {
cx: 900,
cy: 300,
r: 200,
startAngle:1.6,
endAngle:4.7,
clockwise:false
},
style: {
fill: 'none',
stroke: '#F00',
lineWidth:2
}
});
zr.add(arci);所有函数:
function arc() { //圆弧运动公式
var tr = t*Math.PI/360;
var tx = x-Math.cos(tr)*r;
var ty = y+Math.sin(tr)*r;
this.x=tx;
this.y=ty;
array[0]=this.x;
array[1]=this.y;
t+=1;
return array;
}
function straightline(){ //直线运动
if(this.y==500||this.y==100){
if(this.y==500){
this.x=this.x+1;
this.y=500;
}else{
this.x=this.x-1;
this.y=100;
}
if(this.x==900){
this.y=this.y-1;
}else if(this.x==300){
this.y=this.y-1;
}
}
array[0]=this.x;
array[1]=this.y;
return array;
}
var init = function () { //初始化圆点对象
for (let i = 0; i < opts.circleAmount; i++) {
let p = new Circledot();
circledots.push(p); //将实例化的对象添加到圆点类
zr.add(p.element); //将圆点显示在画布上
}
};
function loop() {
for (let i = 0; i < circledots.length; i++) {
let p = circledots[i];
p.updatePosition();
}
window.requestAnimationFrame(loop);//有了这句话，就形成了递归调用，设置应为这个函数多用在持续的动画中
};
init();
loop();
});创建类和方法:
class Circledot { //圆点类
constructor() { //构造方法 new一个实例 就会运行构造方法
//圆点坐标初始化
this.x = winW * Math.random();
this.y = winH * Math.random();
this.color = opts.circleColor;
this.radius = opts.circleRadius + Math.random();
//画圆点 this.只能在本类下使用
this.element = new Circle({
shape: {
cx: this.x,
cy: this.y,
r: this.radius,
},
style: {
fill: this.color,
}
});
};
updatePosition() { //修改圆点的坐标位置
if(array[1]==100||array[1]==500){
straightline();
}else if(array[0]==300){
t=0;
x=array[0];
arc();
}else if(array[0]==900&&array[1]==499){
x=array[0];
arc();
}else{
arc();
}
this.x=array[0];
this.y=array[1];
this.element.shape.cx = this.x; //将修改的x抽坐标赋予圆点
this.element.shape.cy = this.y; //将修改的y抽坐标赋予圆点
this.element.dirty();
};
}所有代码:
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8" />
<title>点按固定轨迹运动</title>
<script src="Scripts/esl.js" ></script>
<style>
#main {
position: absolute;
left: 0;
top: 0;
background: #000;
z-index: -1;
}
</style>
</head>
<body>
<canvas id="main"></canvas> <!-- 画布 内含有坐标系 -->
<script>
require.config({
packages: [
{
name: 'zrender',
location: 'Scripts/src', <!-- 引入zrender类库 -->
main: 'zrender',
},
],
});
require(['zrender',
'zrender/graphic/shape/Circle',
'zrender/graphic/shape/Line', <!-- 引入zrender类库里的函数 -->
'zrender/graphic/shape/BezierCurve',
'zrender/graphic/shape/Arc'],function (zrender, Circle, Line, BezierCurve, Arc) {
//-----全局var-----{
var x=300,y=300,r=200,t=0; //主要针对圆点绕圆弧运动
var array=new Array(); //创建一个数组用于储存圆点的位置坐标
var winH = window.innerHeight; //同步页面宽、高
var winW = window.innerWidth;
var opts = {
background: '#000', //Canvas背景色
circleRadius: 3, //圆点半径
circleColor: 'rgb(0, 255, 0)', //圆点颜色
circleAmount: 1, //生成的圆点数量
speed: 1, //圆点速度
};
var tid; //setTimeout id，防抖处理
var circledots = []; //用于存储partical对象
var zr = zrender.init(main, { width: winW, height: winH });
zr.dom.style.backgroundColor = opts.background;
window.addEventListener('resize', function () { //监听器 300ms触发一次
clearTimeout(tid);
var tid = setTimeout(function () {
winW = zr.dom.width = window.innerWidth;
winH = zr.dom.height = window.innerHeight;
zr.refresh();
}, 300); //这里设置了300ms的防抖间隔
}, false);
var line=new Line({
shape:{
x1:300,
y1:100,
x2:900,
y2:100
},
style:{
stroke: '#F00'
}
});
zr.add(line);
var line=new Line({
shape:{
x1:300,
y1:500,
x2:900,
y2:500
},
style:{
stroke: '#F00'
}
});
zr.add(line);
var BC = new BezierCurve({
shape: {
x1: 300, //起始
y1: 500, //坐标
cpx1: 1200 / 2,
cpy1: 500,//贝塞尔中心坐标
cpx2: 1200 / 2,
cpy2: 100,//贝塞尔中心坐标
x2: 900, //终点
y2: 100 //坐标
},
style: {
stroke: 'green', //贝塞尔曲线显示 并赋予绿色
lineWidth: 2
}
});
zr.add(BC);
var bc = new BezierCurve({
shape: {
x1: 300, //起始
y1: 100, //坐标
cpx1: 1200 / 2,
cpy1: 100, //贝塞尔中心坐标
cpx2: 1200 / 2,
cpy2: 500, //贝塞尔中心坐标
x2: 900, //终点
y2: 500 //坐标
},
style: {
stroke: 'green',
lineWidth: 2
}
});
zr.add(bc);
var arcc = new Arc({
shape: {
cx: 300,
cy: 300,
r: 200,
startAngle:4.8,
endAngle:1.5,
clockwise:false
},
style: {
fill: 'none',
stroke: '#F00',
lineWidth:2
}
});
zr.add(arcc);
var arci = new Arc({
shape: {
cx: 900,
cy: 300,
r: 200,
startAngle:1.6,
endAngle:4.7,
clockwise:false
},
style: {
fill: 'none',
stroke: '#F00',
lineWidth:2
}
});
zr.add(arci);
class Circledot { //圆点类
constructor() { //构造方法 new一个实例 就会运行构造方法
//圆点坐标初始化
this.x = winW * Math.random();
this.y = winH * Math.random();
this.color = opts.circleColor;
this.radius = opts.circleRadius + Math.random();
//画圆点 this.只能在本类下使用
this.element = new Circle({
shape: {
cx: this.x,
cy: this.y,
r: this.radius,
},
style: {
fill: this.color,
}
});
};
updatePosition() { //修改圆点的坐标位置
if(array[1]==100||array[1]==500){
straightline();
}else if(array[0]==300){
t=0;
x=array[0];
arc();
}else if(array[0]==900&&array[1]==499){
x=array[0];
arc();
}else{
arc();
}
this.x=array[0];
this.y=array[1];
this.element.shape.cx = this.x; //将修改的x抽坐标赋予圆点
this.element.shape.cy = this.y; //将修改的y抽坐标赋予圆点
this.element.dirty();
};
}
function arc() { //圆弧运动公式
var tr = t*Math.PI/360;
//window.alert("tr:"+tr);
var tx = x-Math.cos(tr)*r;
//alert("tx:"+tx);
var ty = y+Math.sin(tr)*r;
//window.alert("tx:"+tx);
//window.alert("ty:"+ty);
this.x=tx;
this.y=ty;
array[0]=this.x;
array[1]=this.y;
t+=1;
return array;
}
function straightline(){ //直线运动
if(this.y==500||this.y==100){
if(this.y==500){
this.x=this.x+1;
this.y=500;
}else{
this.x=this.x-1;
this.y=100;
}
if(this.x==900){
this.y=this.y-1;
}else if(this.x==300){
this.y=this.y-1;
}
}
array[0]=this.x;
array[1]=this.y;
return array;
}
var init = function () { //初始化圆点对象
for (let i = 0; i < opts.circleAmount; i++) {
let p = new Circledot();
circledots.push(p); //将实例化的对象添加到圆点类
zr.add(p.element); //将圆点显示在画布上
}
};
function loop() {
for (let i = 0; i < circledots.length; i++) {
let p = circledots[i];
p.updatePosition();
}
window.requestAnimationFrame(loop);//有了这句话，就形成了递归调用，设置应为这个函数多用在持续的动画中
};
init();
loop();
});
</script>
</body>
</html>

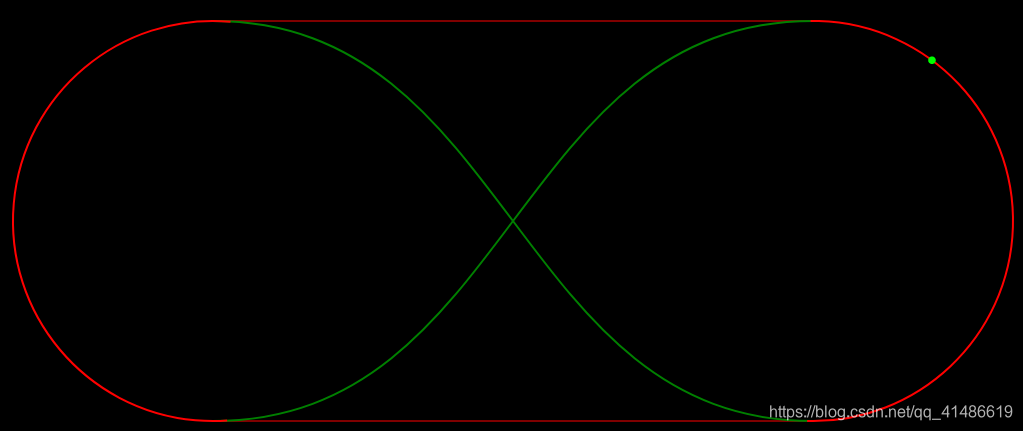

结果如图所示:
图一:
图二:
