objectarx2016 安装

1.参考文章下载软件

安装文章

1.1 Visual Studio 安装2012版本

地址:vs2012 RBCXF-CVBGR-382MK-DFHJ4-C69G8

1.2 ObjectARX 2016

ObjectArx需要安装Autodesk_ObjectARX_2016_Win_64_and_32_Bit

地址 objectArx2016

1.3 Arx Wizard

ObjectARXWizards-2016，

ArxWizards

2.安装

2.1 安装VS2012 仅仅需要开发即可

去掉blend Sql Office等

2.2 安装CAD

路径可设置为 D:\Program Files\Autodesk\AutoCAD 2016
序列:666-69*n
并激活

2.3 安装ObjectArx 和 Wizard

1 默认or更换路径

双击exe压缩包: Autodesk_ObjectARX_2016_Win_64_and_32_Bit.exe
设置目录: d:\Code\ObjectARX 2016\

本文章采用更换目录:
ObjectArx_Path =d:\Code\ObjectARX 2016\

2.安装ArxWizard

解压缩: ObjectARXWizards-2016.zip
双击:ObjectArxWizard.msi 进行安装
在弹出的窗口中输入

1. 给出应用程序前缀 (可为空)
2. ObjectArx路径: 设置为上面 d:\Code\ObjectARX 2016\
3. autoCAD路径:  D:\Program Files\Autodesk\AutoCAD 2016

3.wizard 修正

wizard安装后存在路径错误(因为objectarx没有使用默认路径)

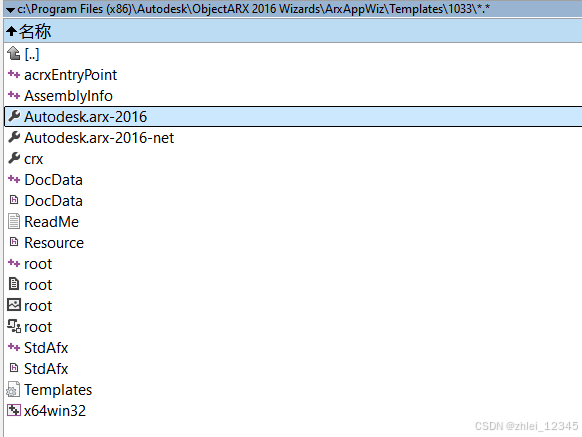

修改文件"Autodesk.arx-2016.props"

将下面 ① ② ③ 修改为真实路径
本文章设置为:
①D:\Program Files\Autodesk\AutoCAD 2016
②D:\Program Files\Autodesk\AutoCAD 2016
③d:\Code\ObjectARX 2016

3.新建Arx项目

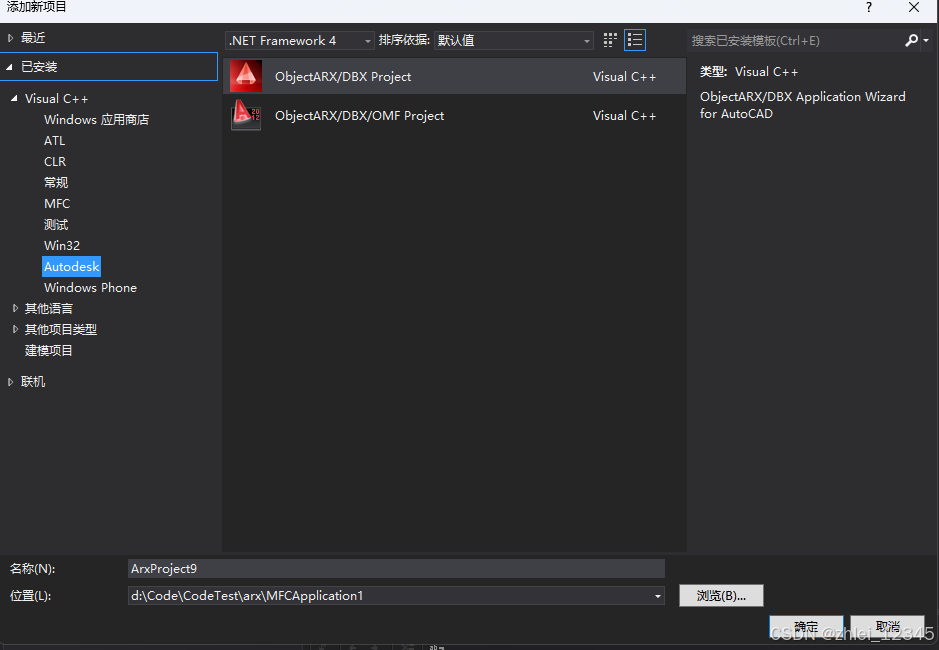

3.1 在VS2012中新建项目

菜单: 文件-新建-项目

4.使用net开发注意

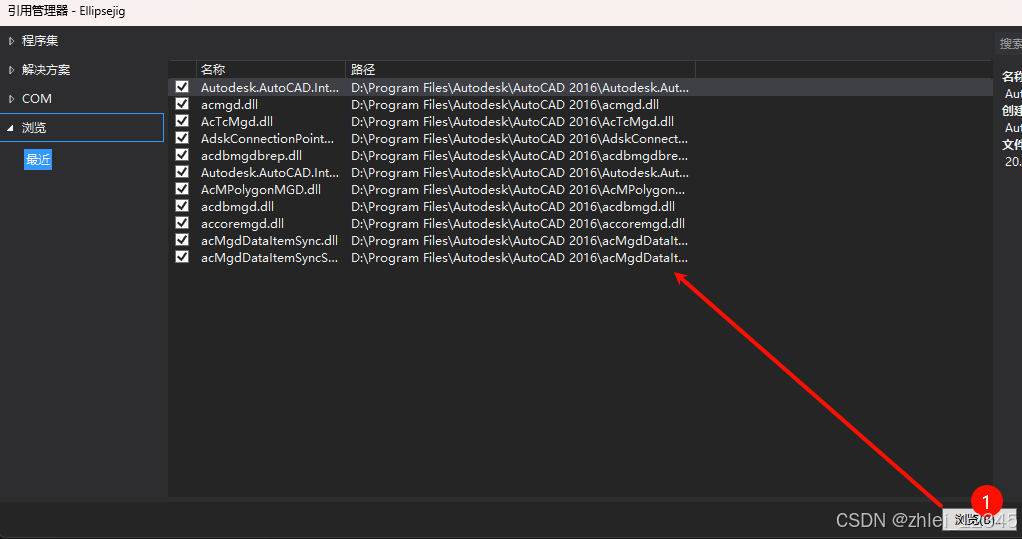

将sample加入到项目中,需要添加引用
