三极管和MOS管区分

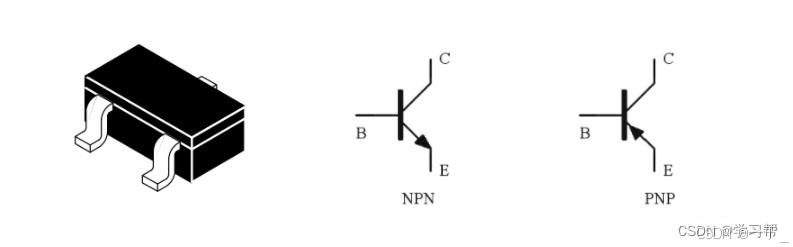

一、三极管

C:集电极;B基极;E发射极

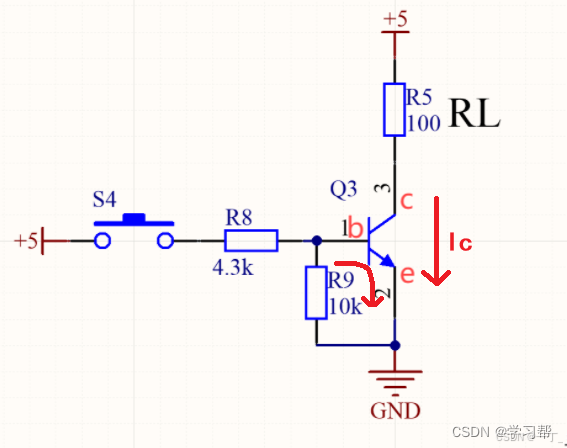

1.NPN三极管(下管)

2.PNP三极管(上管)

————————————————

                            版权声明:本文为博主原创文章,遵循 CC 4.0 BY-SA 版权协议,转载请附上原文出处链接和本声明。

原文链接:https://blog.youkuaiyun.com/qq_40693786/article/details/134416264

二、MOS管

D漏极;G栅极;S源极

NMOS做下管使用;PMOS做上管使用

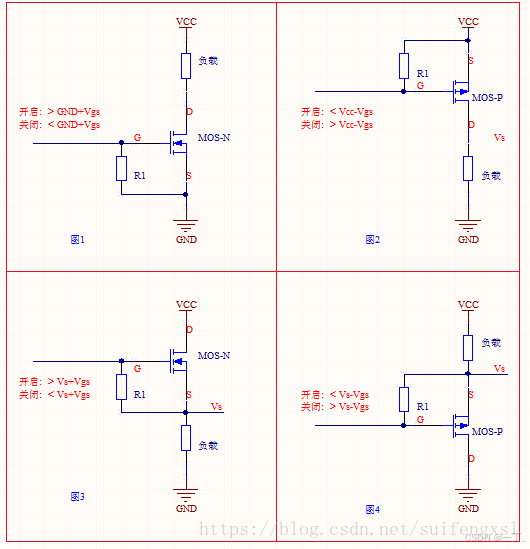

上图是四种MOS管的使用电路,按使用环境的不同,一般有四种接法。

如图1,这是N管的最常用的一种电路,N管S端接地,D端接负载。则当G端信号电压大于GND+Vgs的时候,mos开启,当信号电压小于GND+Vgs时关闭。R1电阻使无外加信号时mos处于关闭状态。

如图2,这是P管通常使用的接法。P管S端接Vcc,D端接负载。则当G端信号电压小于VCC-Vgs的时候,mos开启,当信号电压大于VCC-Vgs时关闭。

以上两图中N管和P管的接法是通常电路中最常用的接法,也是mos管的普遍使用方法,如无特殊情况,MOS管在电路中就是按这两种接法使用。下面图3和图4的使用接法则在一些特殊场合中会使用的,而且驱动方式也较为特殊。

如图3.此种N管的接法通常在开关电源中会出现。其特殊之处在于当MOS闭合的情况下,Vs=GND,所以信号电压只要大于Vs+Vgs,MOS就能打开,但是当MOS打开以后,则 Vs=Vcc,那么信号电压就必须大于Vcc+Vgs才能让MOS保持继续打开。所以一般电路中很少使用,在开关电源电路中,则使用一个自举电路来抬高信号端的电压。

如图4,此电路很少用到,因为当mos导通以后,Vs=GND,则信号电压要小于GND-Vgs才能使得mos保持导通,所以信号电压要给一个负电压,电路更为麻烦,所以更少使用。

注:Vgs是mos管的最低开启电压,每个MOS管的规格书上有标明。
————————————————

                            版权声明:本文为博主原创文章,遵循 CC 4.0 BY-SA 版权协议,转载请附上原文出处链接和本声明。

原文链接:https://blog.youkuaiyun.com/suifengxsl/article/details/81943328

<think>嗯,用户想了解三极管MOS管的基本电路原理及应用,还有它们的典型应用场景。首先,我需要回顾一下自己掌握的知识,确保正确性。根据提供的引用资料,三极管是电流控制器件,而MOS管是电压控制器件。这点很重要,得先分清楚两者的控制方式不同。 然后,三极管的工作原理是基于基电流控制集电电流,有NPNPNP两种类型。典型应用包括放大电路开关电路。不过引用里提到,实际应用中更多使用集成芯片,但分立元件的基础知识还是必要的。比如在数字电路中,三极管常用作开关,比如驱动LED或者继电器。 MOS管方面,根据引用2,NMOS是通过栅电压来控制导通,当Vgs超过阈值电压时导通。MOS管属于电压控制,输入阻抗高,所以驱动电流小,适合低功耗场景。应用包括电源开关、电机驱动等。需要区分NMOSPMOS的不同接法。 接下来,两者的区别部分需要强调控制方式、输入阻抗、速度、功耗应用场景。比如三极管是电流控制,输入阻抗较低,适合高速开关;而MOS管电压控制,输入阻抗高,适合高频率低功耗的情况。 应用场景方面,三极管可能在简单的开关电路或低成本设计中应用更多,而MOS管在需要高效能、低功耗的场合,如电源管理电机控制。不过引用4也提到,实际工作中集成芯片更常见,但理解分立元件有助于电路设计。 用户可能需要具体例子来帮助理解,比如三极管的放大电路开关电路的具体实现,MOS管的开关电路如何搭建。还要注意区分NPNNMOS的符号及连接方式,避免混淆。 需要检查是否有遗漏的关键点,比如三极管的三种工作状态(截止、放大、饱),MOS管的导通条件等。同时,确保引用的资料正确对应,比如引用1提到运放更多用于放大,而三极管MOS管在数字电路中作为开关,这部分要准确反映在回答中。 最后,生成的相关问题要围绕基本原理、区别、应用场景展开,帮助用户进一步学习。例如,如何选择三极管MOS管,或者它们的驱动电路设计注意事项。 总结回答结构:先分别介绍三极管MOS管的工作原理,再对比区别,最后给出应用场景,确保每个部分都有引用支持,并且语言清晰易懂。</think>### 三极管MOS管基本电路原理及应用 #### 一、三极管工作原理及典型应用 1. **控制原理** 三极管是电流控制器件,通过基电流$I_b$控制集电电流$I_c$,满足关系式: $$I_c = \beta \cdot I_b$$ 其中$\beta$为电流放大倍数。三极管分为**NPN型****PNP型**两种,符号如下: - NPN型:发射箭头向外 - PNP型:发射箭头向里 2. **工作状态** - **截止区**:基电流$I_b=0$,集电-发射间无电流 - **放大区**:$I_c$与$I_b$成线性比例关系 - **饱区**:集电电流达到最大值,三极管等效为闭合开关 3. **典型应用** - **放大电路**:如音频信号放大(需搭配电阻、电容等元件)[^4] - **开关电路**:驱动LED、继电器等负载,通过控制基电流实现通断[^3] ```python # 三极管开关电路示例(驱动LED) if 输入信号 == 高电平: 三极管导通 → LED亮 else: 三极管截止 → LED灭 ``` --- #### 二、MOS管工作原理及典型应用 1. **控制原理** MOS管是电压控制器件,通过栅-源电压$V_{gs}$控制漏-源电流$I_{ds}$。 - **NMOS**:$V_{gs} > V_{th}$(阈值电压)时导通 - **PMOS**:$V_{gs} < V_{th}$时导通 2. **特性优势** - 输入阻抗高($10^9 \sim 10^{12} \Omega$),驱动电流小 - 开关速度快,功耗低,适合高频场景[^2] 3. **典型应用** - **电源开关**:如手机充电管理电路 - **电机驱动**:通过PWM信号控制电机转速 - **数字逻辑电路**:作为CMOS反相器、逻辑门的基础元件[^1] --- #### 三、三极管MOS管的核心区别 | 特性 | 三极管 | MOS管 | |---------------------|------------------------|-------------------------| | 控制方式 | 电流控制($I_b$) | 电压控制($V_{gs}$) | | 输入阻抗 | 低(约$10^3 \Omega$) | 高($10^9 \sim 10^{12} \Omega$) | | 开关速度 | 较慢(受载流子扩散限制) | 快(仅需充放电) | | 功耗 | 较高 | 低(静态功耗接近0) | | 典型场景 | 低成本开关、线性放大 | 高频开关、高密度集成电路[^3] | --- #### 四、应用场景对比 1. **三极管适用场景** - 简单开关电路(如玩具遥控器) - 低成本模拟放大(需配合负反馈电路) - 大电流驱动(如汽车继电器控制) 2. **MOS管适用场景** - 高频开关电源(如CPU供电模块) - 低功耗设备(如物联网传感器) - 高密度集成电路(如存储器、FPGA) ---
