WorkNC无特征钻孔功能

经常使用WorkNC钻孔管理器的小伙伴们，来这里集合了。

我们都知道WorkNC钻孔管理器是通过识别孔的特征进行批量钻孔，

但是如果遇到加工的图形并没有孔特征的情况，应该怎么做呢？

切换到cad界面把孔特征画出来。

NONONO，这个太繁琐了。

这时候我们可以通过“由点建立特征孔”这个功能，将孔特征定义出来，

“由点建立特征孔”可以定义任意角度的孔特征，接下来让我们看下如何使用这个功能吧！

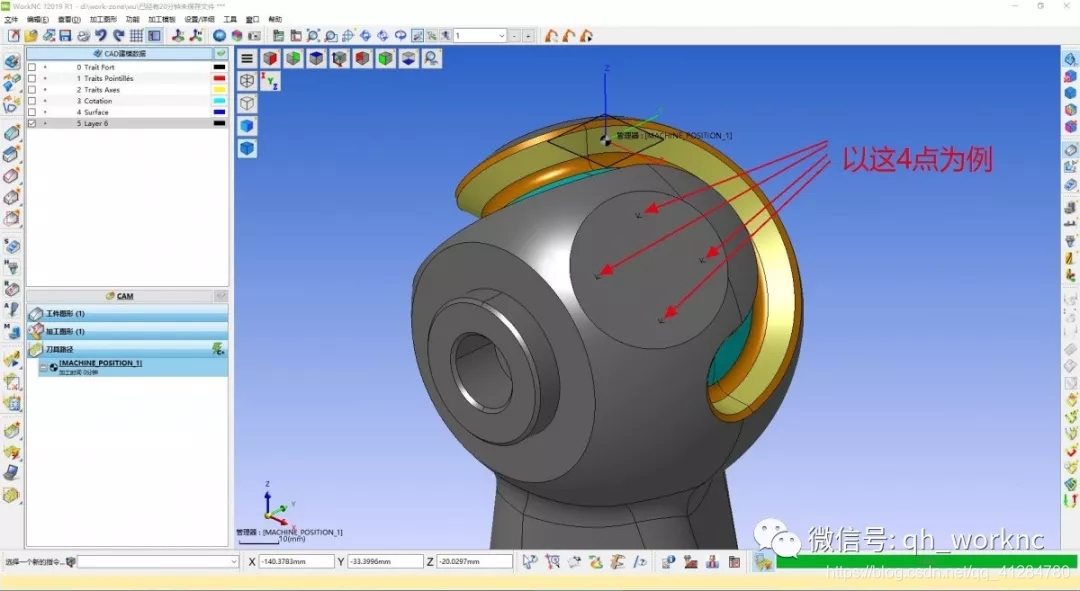

1. 把孔的中心点导入到工作目录中

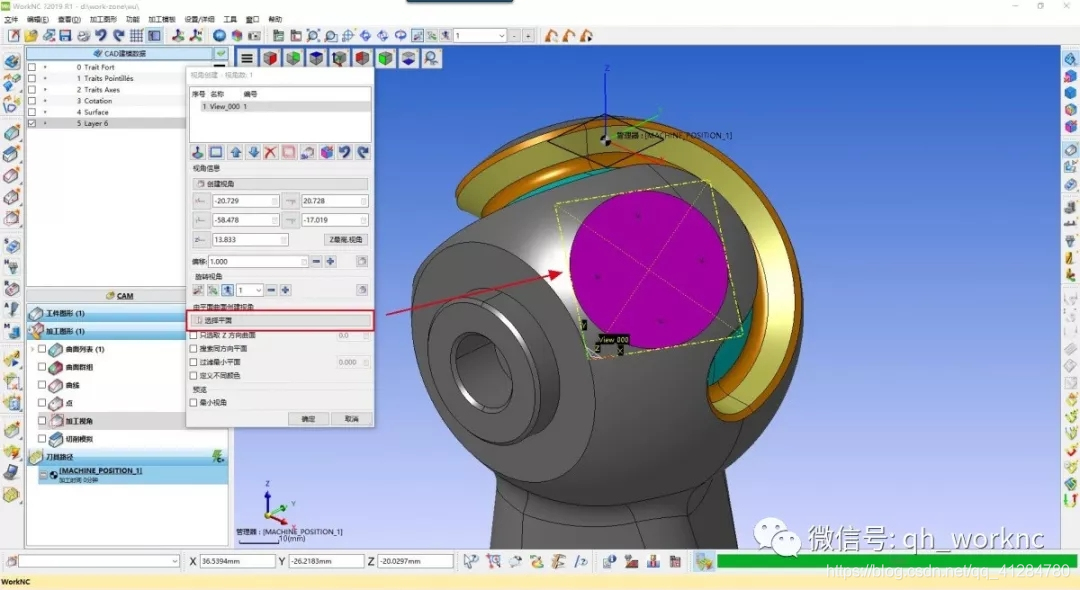

2.首先建立所要加工孔的视角

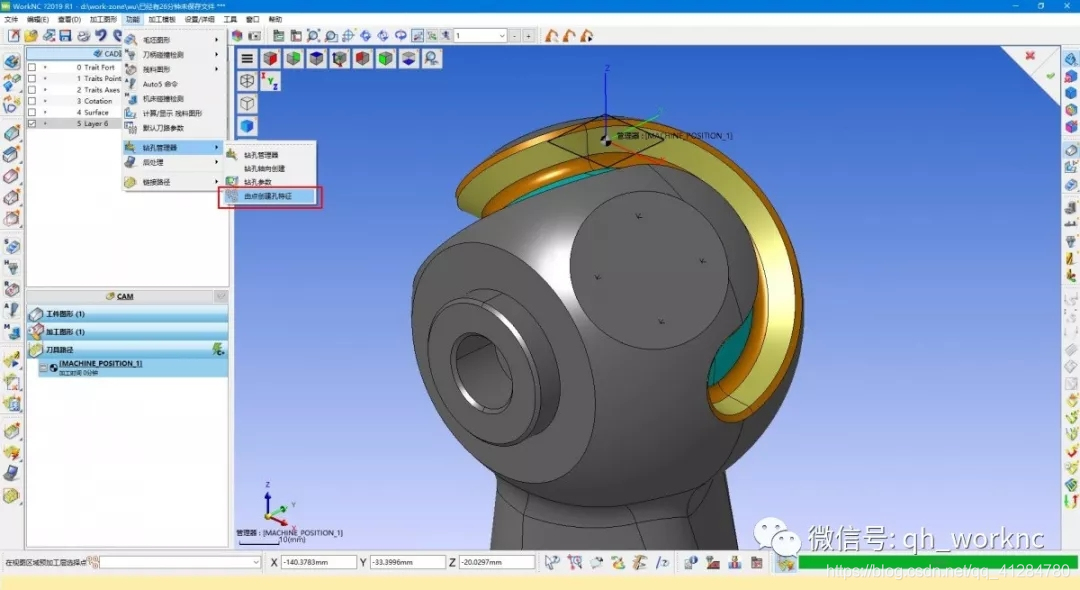

3.找到并点击“由点建立特征孔”功能

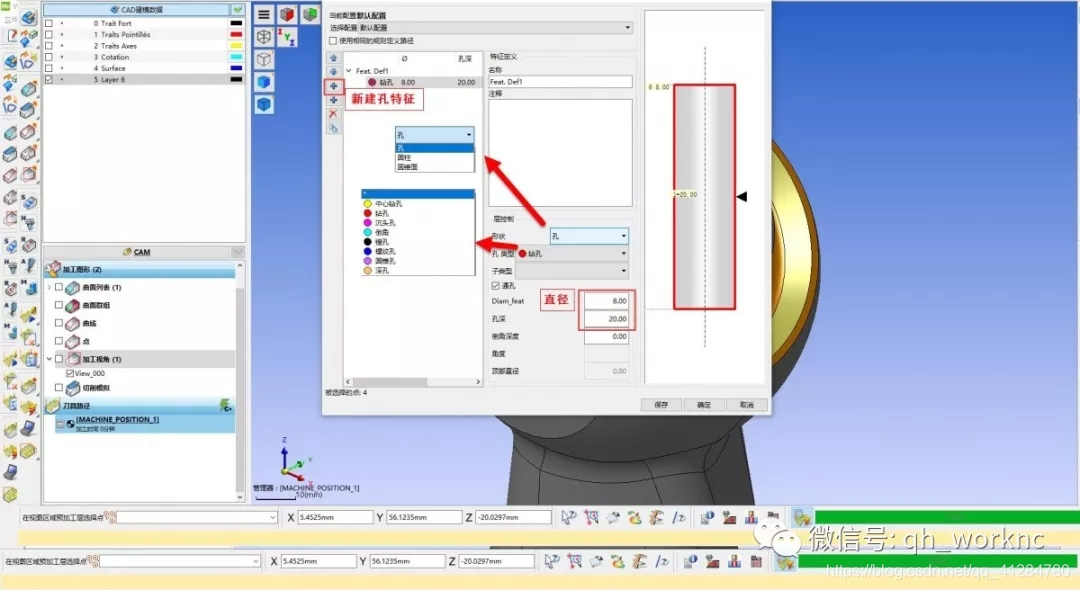

4.选中孔中心点，可以进行框选，右键确认，进入孔特征建立界面，设置孔的特征参数

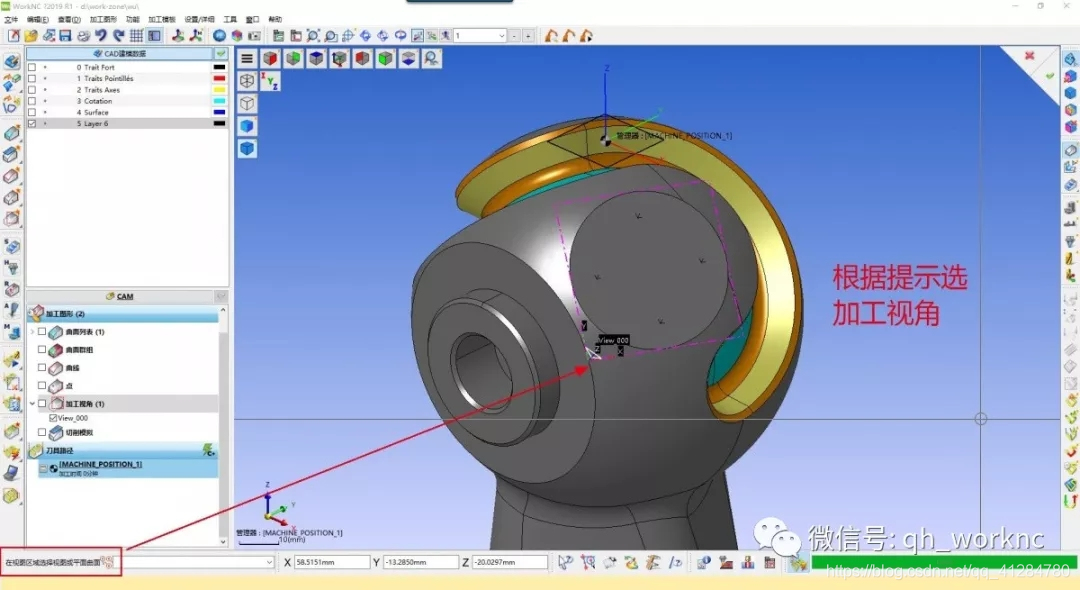

5.参数设定好之后，点击确定，退出配置孔参数界面后，一定还要选择之前的加工视角，不然无法建立孔特征。（哪怕是Z轴方向建立孔特征，也需要这一步去选择 Z+加工视角）



6.选中加工视角后，右键确认，弹出如下对话框，点击“是”

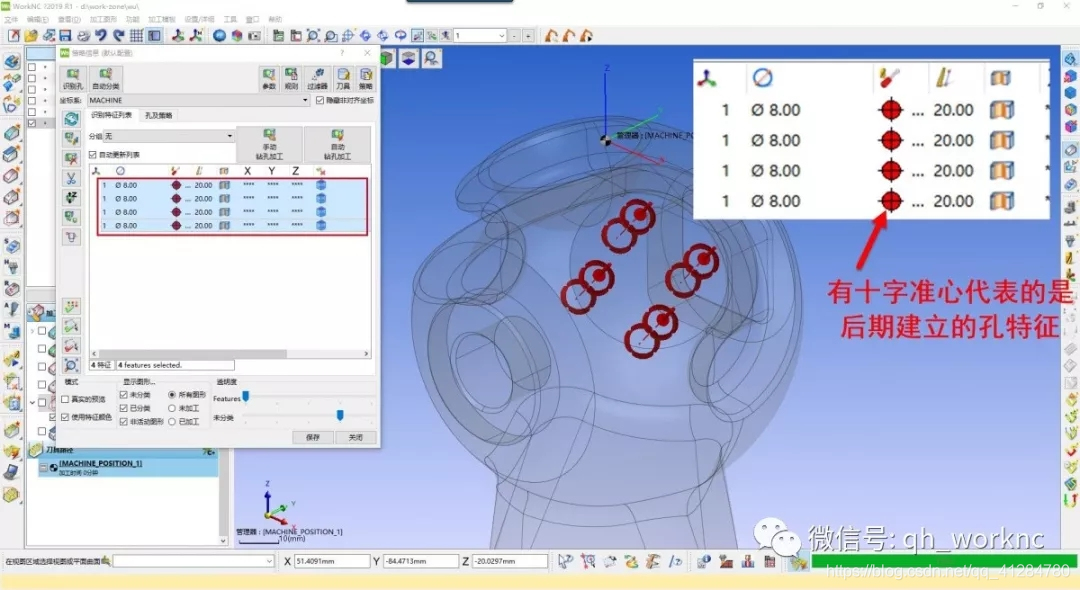

7. 进入钻孔管理器界面，接下来就可以调取钻孔模板进行钻孔了
