1、锁存端：高电平时输入输出连通，低电平时不连通，保持原来的值

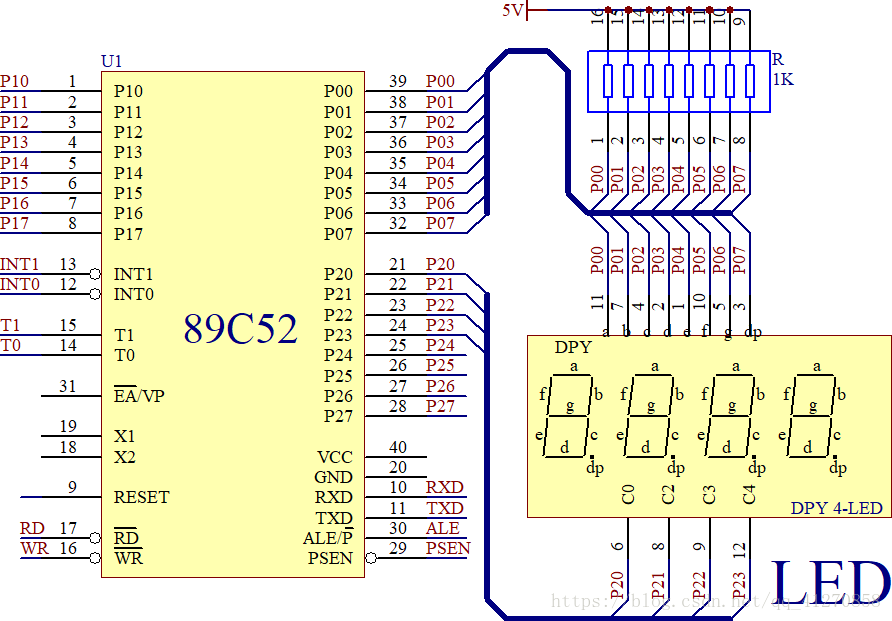

2、P0端都要接上上拉电阻（由于I/O口输出i很弱，不到1mA，若不加上拉电阻，无法点亮发光二极管），接法如图所示

3、思路：先让位选锁存端（WELA）P2.7为高电平1，P0口送数，选中某一数码管后，将位选锁存端变为低电平；

再让段选锁存端（DULA）P2.6为高电平1，P0口送数，再把段选锁存端变为低电平。

4、例：6个数码管依次显示数字，而且显示的数字为0~f

#include "reg52.h"
#define BIT0 0x01
#define BIT1 0x02
#define BIT2 0x04
#define BIT3 0x08
#define BIT4 0x10
#define BIT5 0x20
#define BIT6 0x40
#define BIT7 0x80
unsigned char i = 0;
unsigned char j = 0;
unsigned char tt = 0;
unsigned char code distab[]={
0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};
//不带标点符号 0~f
unsigned char code distab1[]={
0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef,0xf7,0xfc,0xb9,0xde,0xf9,0xf1};
//带标点符号  0.~f.
unsigned char code wei[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf};
void init(){
    TMOD |=
