Halcon常用的画ROI区域的生成保存读取

一.Halcon常用的画ROI区域算子

1.画圆（draw_circle，gen_circle）

算子描述：

1.draw_circle为用户在窗口中交互式创建的圆生成参数。
2.gen_circle根据参数创建一个圆圈。

算子参数：

1.draw_circle( : : WindowHandle : Row, Column, Radius)

Ⅰ.WindowHandle（输入窗口句柄）
Ⅱ.Row（输出重心的行索引， circle.center.y）
Ⅲ.Column（输出重心的列索引，circle.center.x ）
Ⅳ.Radius（输出圆的半径，circle.radius）

2.gen_circle( : Circle : Row, Column, Radius : )

Ⅰ.Circle（输出生成的圆对象）
Ⅱ.Row（输入中心的行索引，circle.center.y）
Ⅲ.Column（输入中心的列索引，circle.center.x）
Ⅳ.Radius（输入圆的半径， circle.radius）

例子：

dev_close_window ()
read_image (Image, 'printer_chip/printer_chip_01')
get_image_size (Image, Width, Height)
dev_open_window (0, 0, Width/3, Height/3, 'black', WindowHandle)
dev_display (Image)
draw_circle (WindowHandle, Row, Column, Radius)
gen_circle (Circle, Row, Column, Radius)
dev_display (Circle)

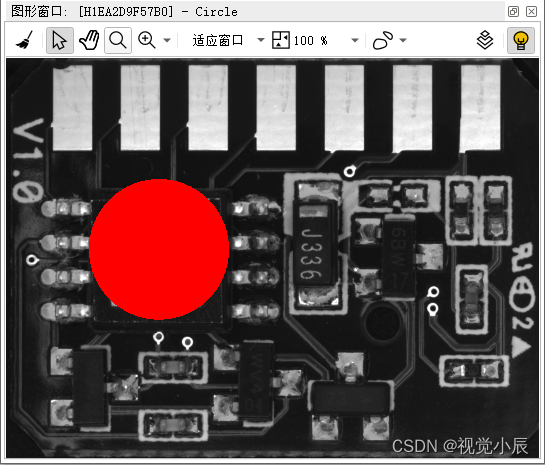

效果图：

2.椭圆（draw_ellipse，gen_ellipse）

算子描述：

1.draw_ellipse返回用户在窗口中以交互方式创建的任何定向椭圆的参数。
2.gen_ellipse根据参数创创建一个椭圆。

算子参数：

1.draw_ellipse( : : WindowHandle : Row, Column, Phi, Radius1, Radius2)

Ⅰ.WindowHandle（输入窗口句柄）
Ⅱ.Row（输出重心的行索引， circle.center.y）
Ⅲ.Column（输出重心的列索引，circle.center.x ）
Ⅳ.Phi（输出以弧度为单位的较长半径 (Radius1) 的方向）
Ⅴ.Radius1（输出前半轴）
Ⅵ.Radius2（输出后半轴）

2.gen_ellipse( : Ellipse : Row, Column, Phi, Radius1, Radius2 : )

Ⅰ.Circle（输出生成的圆对象）
Ⅱ.Row（输入中心的行索引，circle.center.y）
Ⅲ.Column（输入中心的列索引，circle.center.x）
Ⅳ.Phi（输入较长半径 (Radius1) 的方向）
Ⅴ.Radius1（输入更长的半径）
Ⅵ.Radius2（输入半径更短）

例子：

dev_close_window ()
read_image (Image, 'printer_chip/printer_chip_01')
get_image_size (Image, Width, Height)
dev_open_w
