allegro设计PCB操作（记录用）

qq_41226402

已于 2022-09-29 16:46:33 修改

阅读量4.2k

点赞数 1

文章标签： pcb工艺硬件工程

于 2022-09-17 18:09:32 首次发布

本文链接：https://blog.youkuaiyun.com/qq_41226402/article/details/126885115

版权

本文详细介绍了在Allegro软件中进行PCB设计的操作流程，包括结构图DXF的导入导出、器件布局与移动、丝印调整、布线、铺铜以及DRC检查等关键步骤，并提供了常见问题的解决办法，是Allegro使用者的重要参考资料。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

Package to Package Spacing

显示丝印/封装

Line to Route Keepin Spacing

Line to Route Keepout Spacing

skill集成工具整板检查

danglingline

No Silkscreen Ref Error丝印缺失

更新钻孔表

阻焊开窗

NOTES

为尽量减少软件卡顿造成的文件丢失，需要注意：

1）随时保存，尤其是在编辑铜皮前后

2）减少快捷键的使用

3）万一还是不幸卡顿了，在任务管理器强制退出后，在文件夹里找到后缀为brd.clk的文件删除，然后打开autosave或是之前已保存的文件

输入

结构图DXF导入/导出

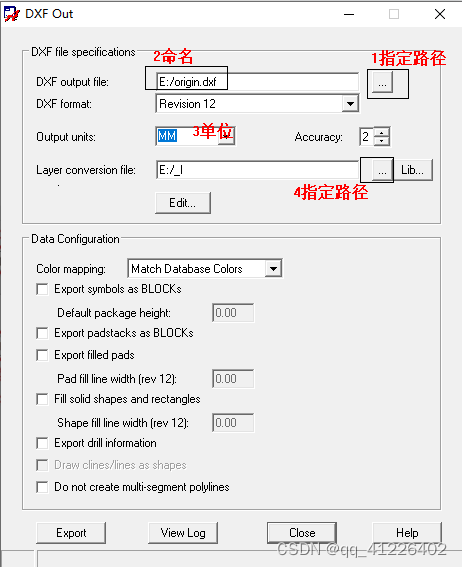

Allegro如何导入导出DXF

1.不止根目录，整个路径都不能包含非法字符（比如中文）

2.在.dxf前输入文件名，依然不能出现非法字符

4.指定路径后无需更改命名，容易出现软件卡顿

5.edit

查看结构图

在PCB文件里使用F3/F4快捷键可以查看正/反面的结构图

导入网表

file -> import -> logic -> 选择网表根路径 -> import cadence -> import successfully -> place -> quick place -> OK

导入后在BRD的文件夹里会生成eco文件，显示新放置的器件。后面在PCB板打样时，也可以用这个文件检查PCB与原理图文件是否对应。

错误：

#1   WARNING(SPMHNI-192): Device/Symbol check warning detected. [help]

WARNING(SPMHNI-194): Symbol '0402 {RefDes C4}' for device 'C_0402_1UF_10V_0402' not found in PSMPATH or must be "dbdoctor"ed.

原因：在“D:\Allegro_Lib\allegro_lib_dra”封装库里没有“0402”封装，询问了CAD部门，0402和0201没有兼容封装，将C4封装改回默认类型，导入成功。

布局

摆放

1、插件器件的摆放要尽可能一致（尤其是有极性的器件），插件电解电容的方向不多于两个

检查全板器件摆放方向：Options栏选Package geometry

移动

查看器件坐标

选中器件 -> 右键“show element”

定位器件到指定坐标

选中器件 -> 右键“move” -> 命令窗口输入坐标，如“x 10 y 10” -> 回车

与结构图对齐

在移动状态下设置point，然后在目标位置附近右键 -> snap pick to -> circle center（圆孔中心）/intersection（交叉处）

丝印

自动调整丝印：

命令窗口键入refs -> silkscreen_top/silkscreen_bottom/assembly_top/assembly_bottom（依次选取） -> textblock autoset -> 字号small -> refs
