摘要

在上一次的学习内容《Vivado建立工程》的基础上，我已经有一个工程了，现在以1位全加器的设计过程来举例说明Verilog HDL程序的设计以及在Vivado上进行程序设计的过程。包括：

• 编写Verilog代码
• 仿真
• RTL分析

---

一、设计思路

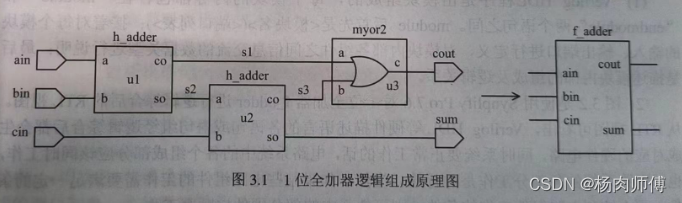

根据真值表进行简化，1位二进制全加器可以由两个半加器和一个或门组成，因此使用自底向上的设计方法，先分别进行底层的或门模块my_or2.v和半加器模块h_adder.v的设计，再进行顶层的1位全加器h_adder.v的设计。

二、创建Verilog源文件

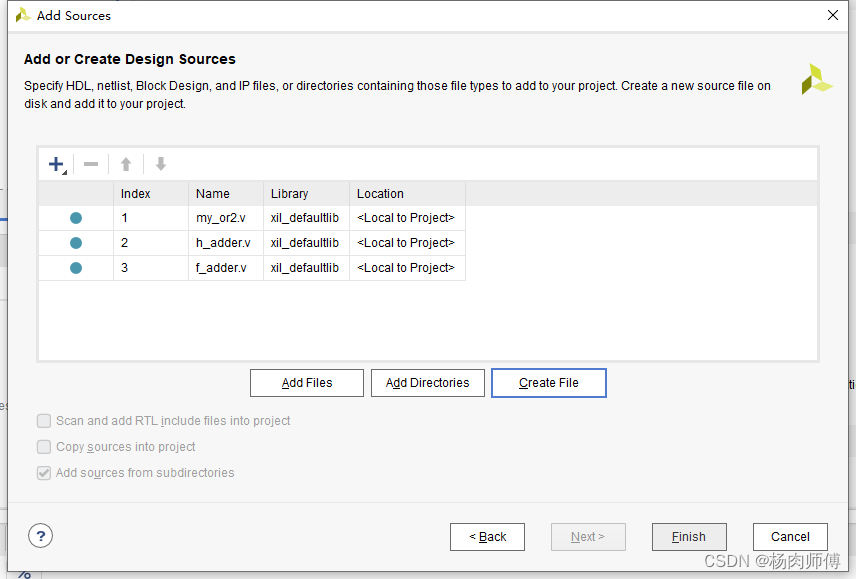

创建并添加3个源文件

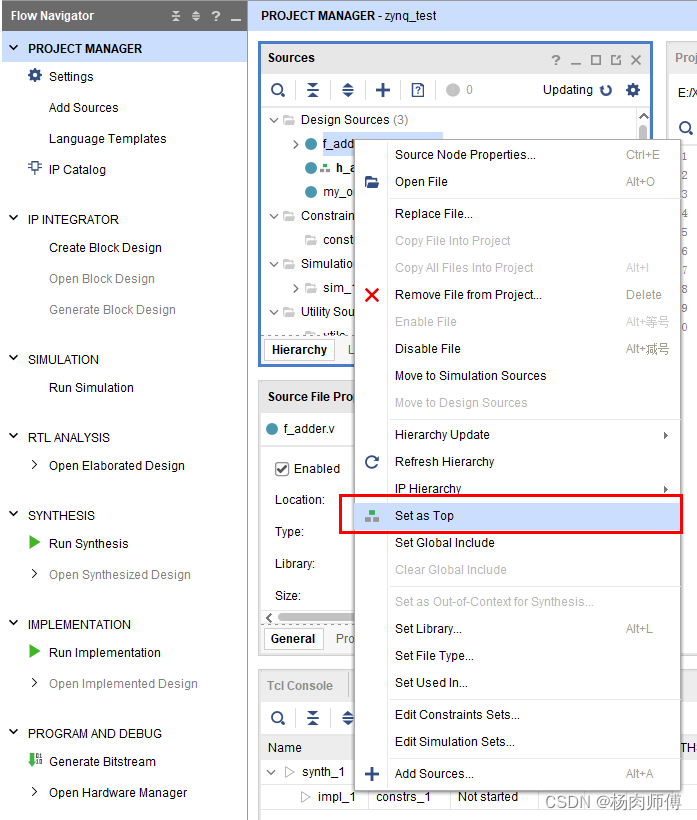

在Design Sources里右键f_adder.v，选择Set as Top，将f_adder.v设为Top文件。

三、编写Verilog源程序

或门模块 my_or2.v

// 或门模块
module my_or2(a, b, c); // 模块描述开始
    input a, b;         // 模块输入端口说明
    output c;           // 模块输出端口说明
    // 数据流方式描述模块功能
    assign c = a | b;   // 连续赋值语句描述模块功能
endmodule               // 模块描述结束

半加器模块 h_adder.v

// 半加器模块
module h_adder(a, b, so, co);    // 模块描述开始
    input a, b;                 // 模块输入端口说明
    output so, co;              // 模块输出端口说明
    // 数据流方式描述模块功能
    assign so = (a | b) && (!(a && b)); // 连续赋值语句描述模块功能
    assign co = !(!(a && b));           // 连续赋值语句描述模块功能
endmodule               // 模块描述结束

全加器模块 f_adder.v

// 全加器模块
module f_adder(ain, bin, cin, sum, cout);    // 模块描述开始
    input ain, bin, cin;                    // 模块输入端口说明
    output sum, cout;                       // 模块输出端口说明
    wire s1, s2, s3;                        // 数据类型说明
    // 使用元件实例化语句描述系统的组成结构
    h_adder u1(.a(ain),.b(bin),.so(s2),.co(s1));    // 名字关联元件实例化
    h_adder u2(.a(s2),.b(cin),.so(sum),.co(s3));    // 名字关联元件实例化
    my_or2 u3(.a(s1),.b(s3),.c(cout));             // 名字关联元件实例化
endmodule               // 模块描述结束

四、仿真

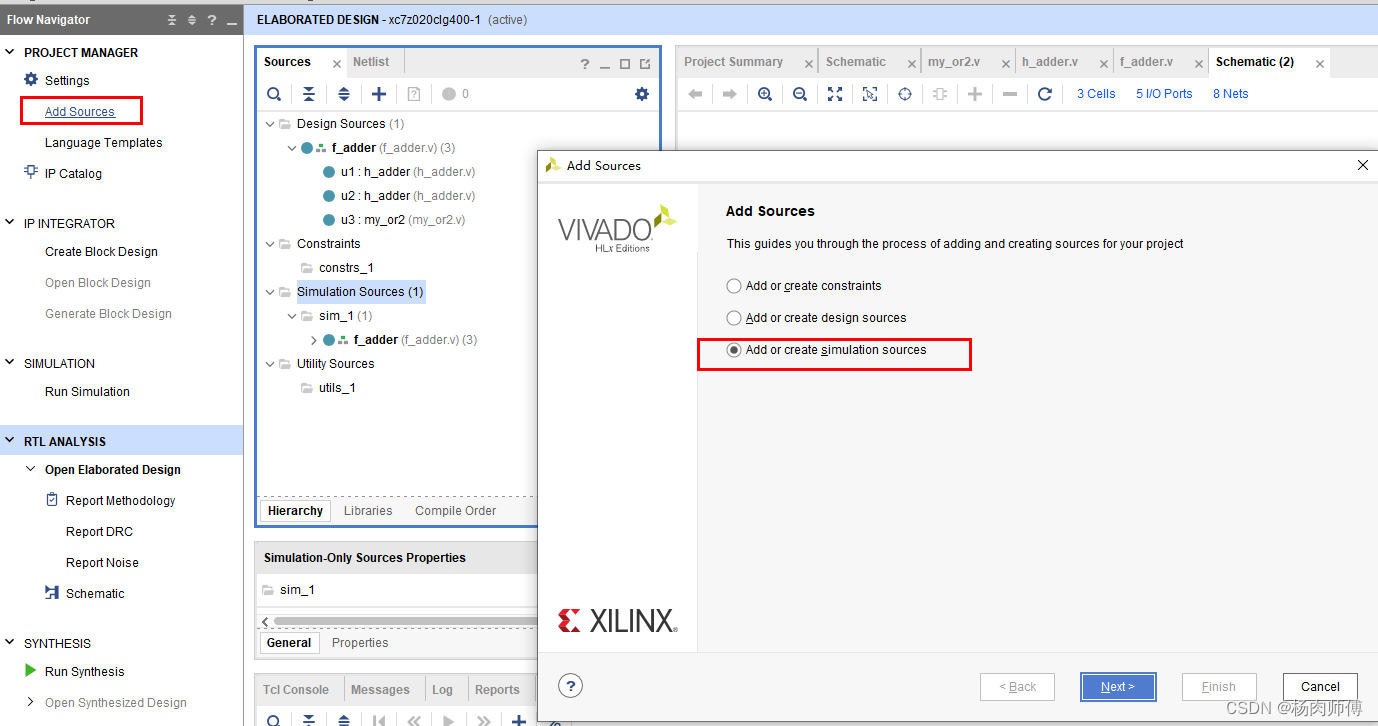

在左边流程窗口点击Add Sources，再选择Add or create simulation sources

在Simulation Sources里面添加一个tb_top.v文件，并编写testbench的内容。

`timescale 1ns / 1ps
module tb_top();
    reg ain, bin, cin;
    wire sum, cout;

    initial
    begin
        ain = 0;
        bin = 0;
        cin = 0;
    end

    always
        #10 ain = !ain;

    always
        #20 bin = !bin;

    always
        #40 cin = !cin;

    f_adder uut (.ain(ain), .bin(bin), .cin(cin), .sum(sum), .cout(cout));

endmodule

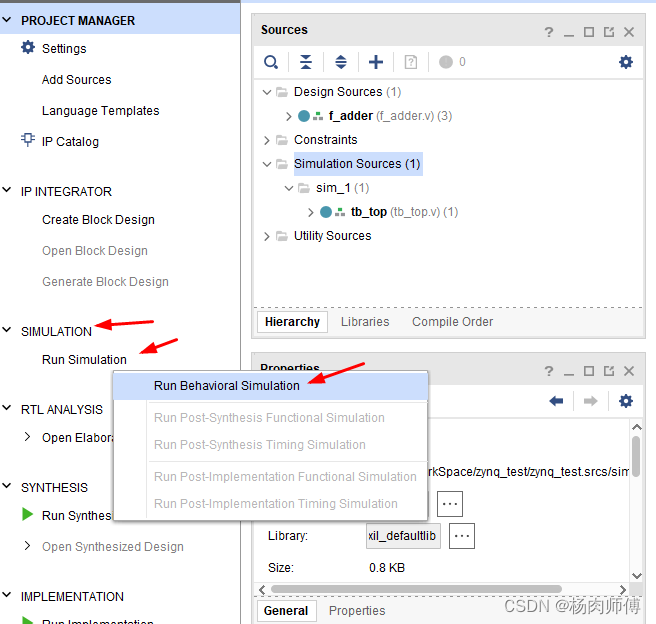

在左边流程窗口中展开SIMULATION，点击Run Simulation，选择Run Behavioral Simulation运行。

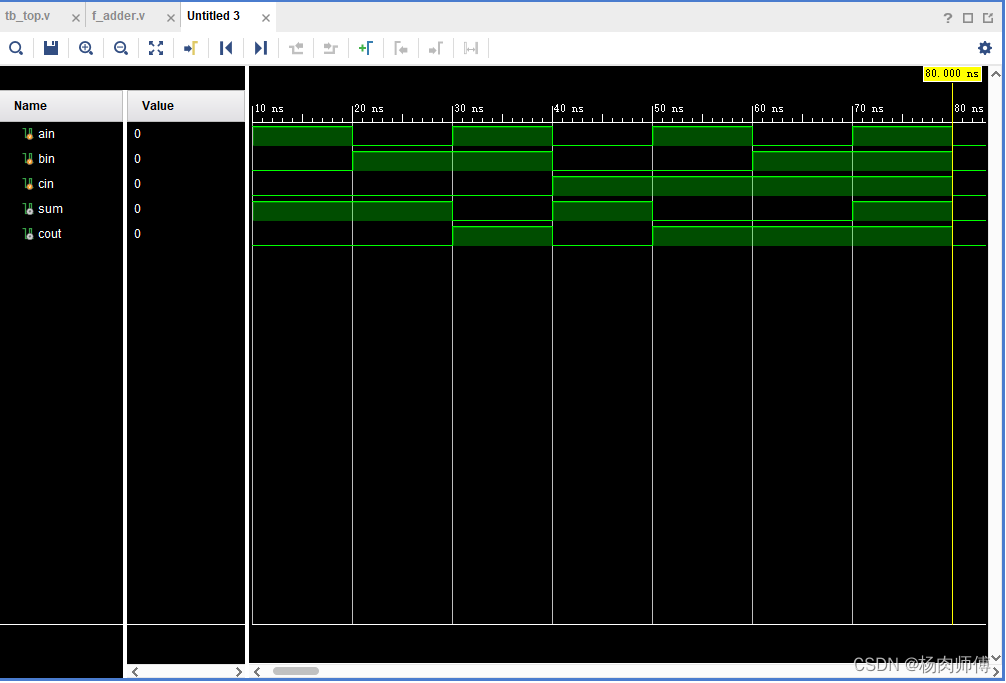

弹出仿真结果窗口，全加器的sum和cout的逻辑符合预期。

五、查看RTL分析

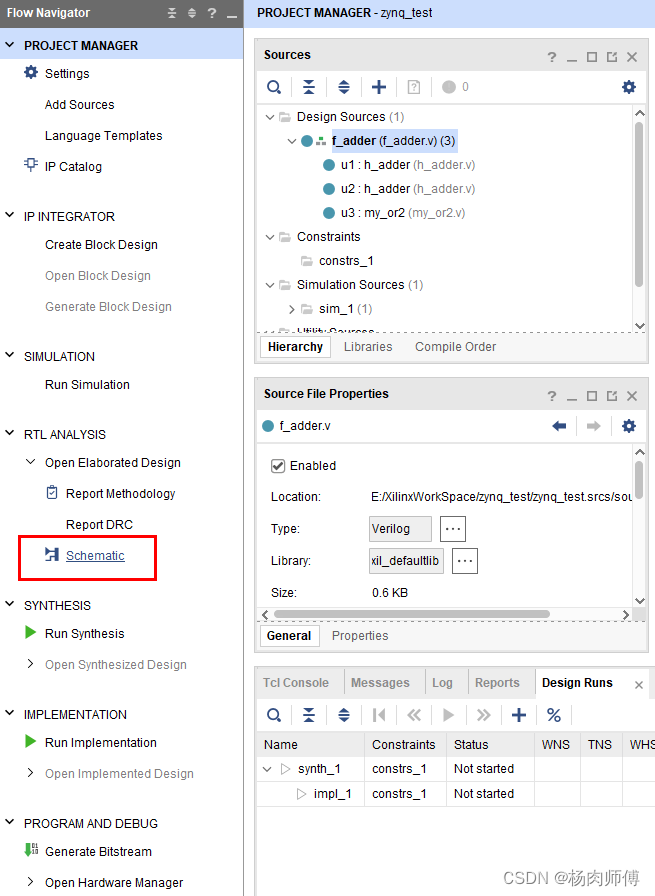

在左边流程窗口中展开RTL ANALYSIS，选择Schmatic，点击运行。

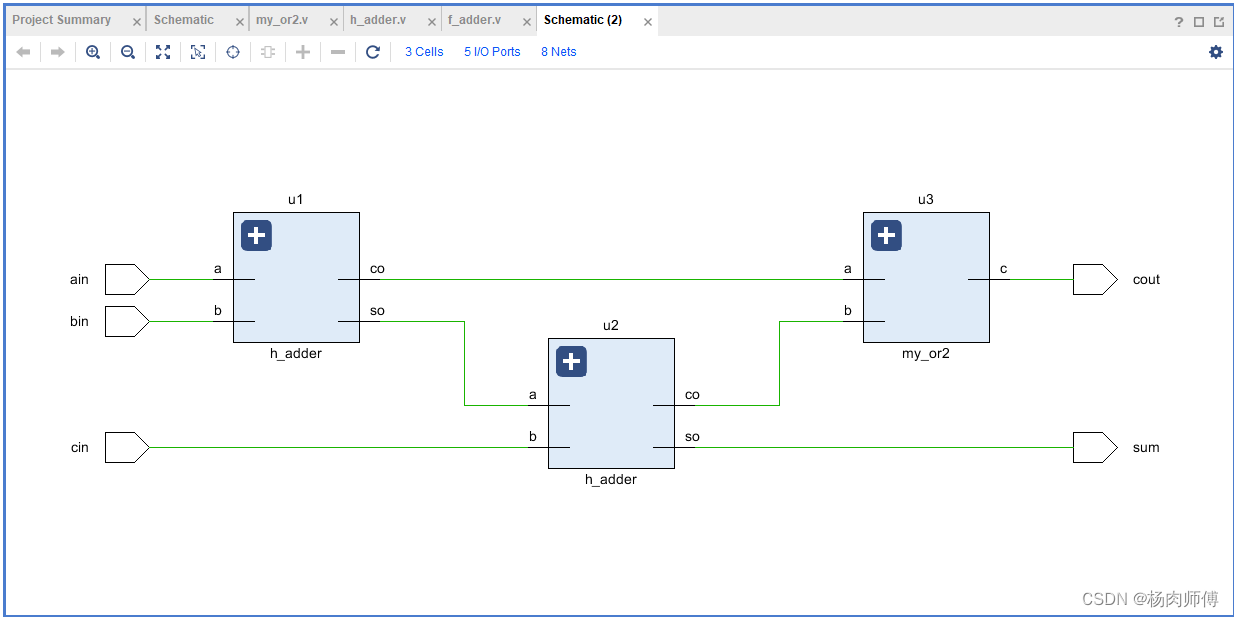

打开RTL视图后，可以看出，Verilog等硬件描述语言描述的是一套硬件电路。如果电路系统正常工作的话，电路中各个部分应该是同时工作，也即电路系统的各部分工作是并行的。（经过一定的设计，也可以设计成按顺序工作的）
